适配ER32夹头的圆盘式刀架结构设计

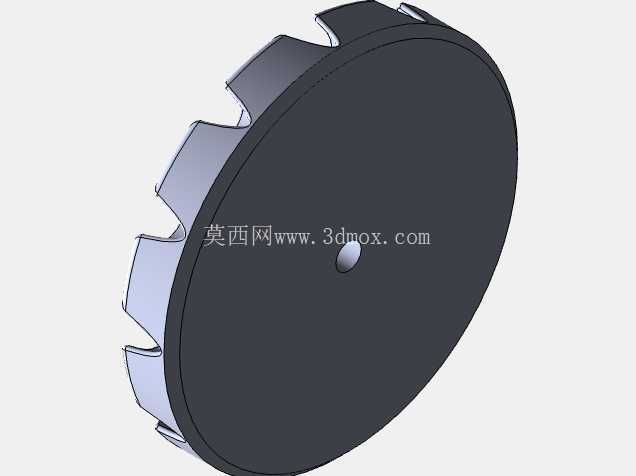

　　从实际使用场景来看，这类刀架既可以放置在加工中心的操作工位旁作为工位级刀具收纳件，也能适配桌面级CNC、小型雕刻机的紧凑操作空间，甚至在3D打印后处理的刀具管理场景中也能适配，因为3D打印后处理常需要用到不同规格的铣刀、钻头配合ER32夹头使用，统一收纳能避免小规格夹头散落丢失，也能减少夹头定位锥面被磕碰损伤的概率。设计过程中首先考虑的是夹头的固定可靠性，每个卡位的轮廓完全贴合ER32夹头的外圆台阶结构，放入后夹头不会出现径向晃动，同时卡位深度经过核算，既能保证夹头放入后不会因轻微震动脱落，又不会因为深度过深导致取放时需要额外抠取，单手即可完成夹头的取放操作。在数控加工、小型桌面级加工以及3D打印配套的工装体系里，ER夹头是应用范围极广的刀具夹持标准件，对应的刀架作为夹头的收纳、定位载体，其结构合理性直接影响作业时的取放效率与夹头的存放防护效果。这款圆盘式刀架围绕ER32规格夹头的存放需求设计，整体采用圆盘式布局，区别于传统直排式刀架的线性排布逻辑，圆周方向均匀开设适配ER32夹头外形的卡位，单套刀架可容纳19件ER32夹头，刚好匹配市面上流通的多数ER32夹头套装容量，无需额外拆分存放，能完整覆盖常规加工场景下不同孔径夹头的收纳需求。

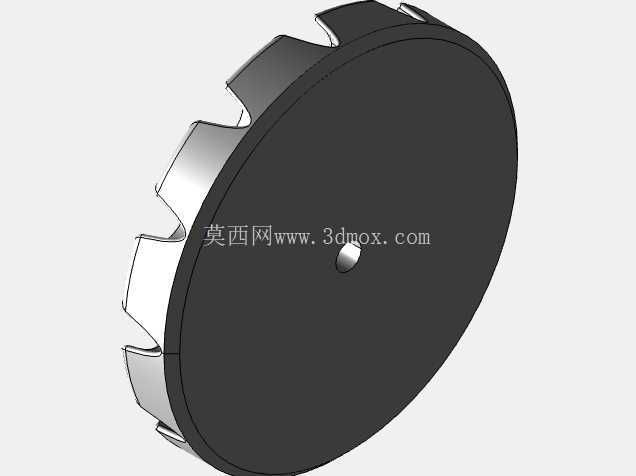

　　圆盘中心设置的定位小孔，是为了适配工位上的定位销安装需求，使用时可以通过中心孔将刀架固定在工作台的指定位置，避免作业过程中刀架被误碰移位，也可以根据使用需求选择不安装定位销，直接放置在台面上作为移动式收纳件使用。圆周方向的卡位排布经过角度优化，相邻卡位之间留有足够的手指操作空间，取放任意一个卡位的夹头时，手指都不会碰到相邻卡位的夹头，即使是戴劳保手套操作也能顺畅完成取放。刀架的整体厚度控制在适配ER32夹头长度的范围内，不会因为厚度过大占用过多的垂直空间，圆盘的外圆边缘做了倒角处理，没有尖锐棱角，避免操作时剐蹭划伤。

　　从安装边界来看，这款刀架的外圆尺寸根据19个卡位的排布做了最小化设计，在保证卡位强度和操作空间的前提下，尽可能缩小了整体占用的台面面积，对于操作空间紧张的小型加工工位十分友好。卡位的内壁没有设置额外的卡紧结构，依靠轮廓贴合实现的轻度阻尼就足够固定夹头，同时也不会因为卡接过紧导致夹头取出困难，长期使用也不会因为卡位磨损出现夹头松动掉落的问题。在结构强度方面，圆盘的主体厚度足够支撑满装19件夹头的重量，不会出现长期承重后圆盘变形的问题，卡位之间的连接筋宽度经过核算，既能保证整体结构的刚性，又不会造成材料的不必要浪费。

　　实际使用中，这类圆盘式刀架相比直排刀架的优势在于，操作人员站在固定工位时，转动圆盘即可拿到所有卡位的夹头，不需要移动身体或者挪动刀架位置，能有效减少换刀过程中的无效动作，提升小批量加工、频繁换刀场景下的作业效率。另外，刀架的圆盘背面做了平面度处理，放置在台面上时不会出现翘曲晃动，即使是在有一定倾斜度的工作台面上，也能保持稳定放置，不会因为重心偏移出现倾倒。针对ER32夹头的锥面防护需求，每个卡位的底部都留有微小的间隙，夹头放入后锥面不会直接接触卡位底部，避免长期存放时锥面被硬接触压出痕迹，影响后续装刀时的夹持精度。这种设计细节对于高精度加工场景尤为重要，因为ER夹头的锥面一旦出现磕碰或者压痕，会直接导致刀具装夹的同轴度误差增大，进而影响加工工件的表面质量和尺寸精度。
