福特GT16V汽油发动机CATIA三维数模

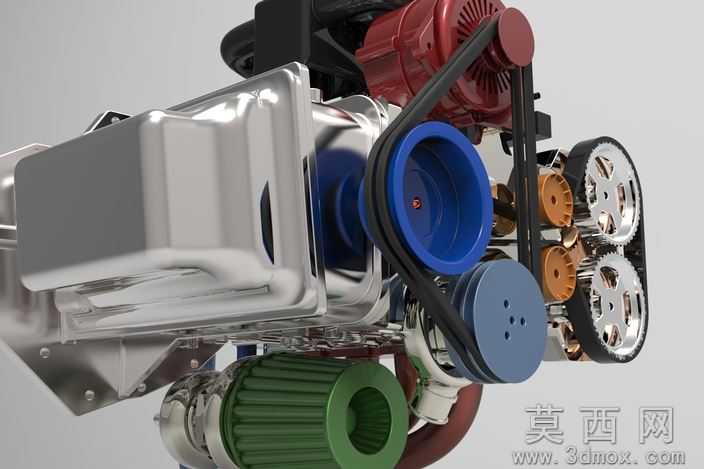

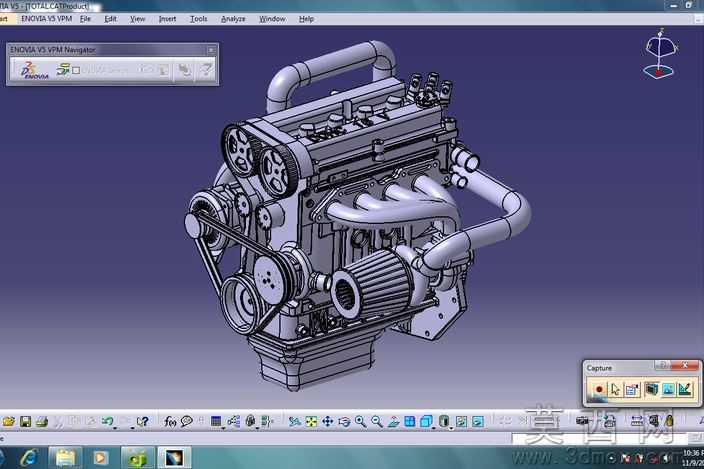

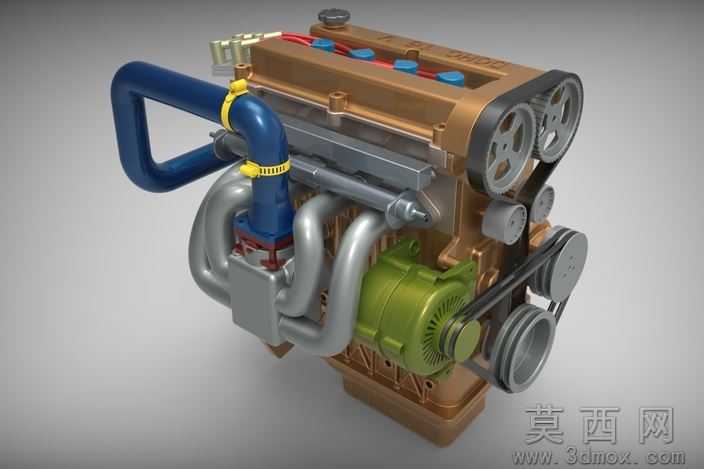

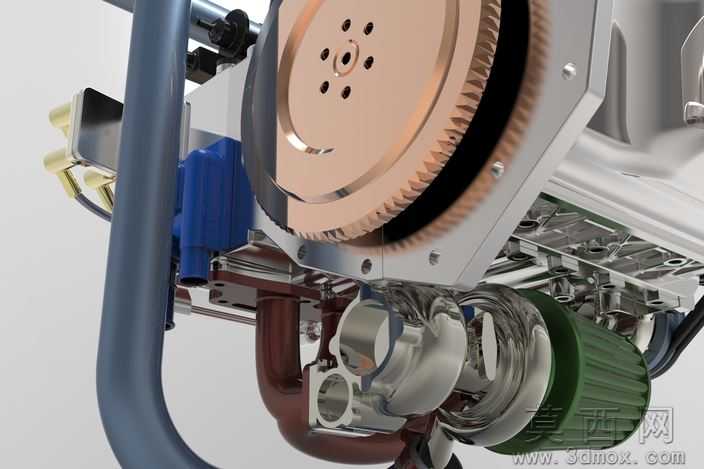

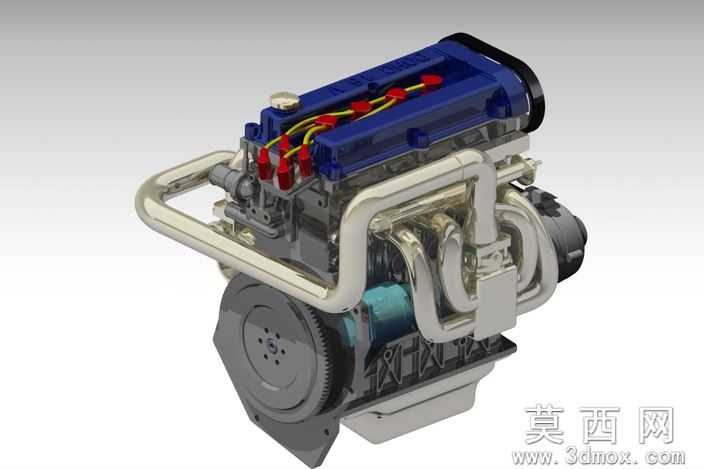

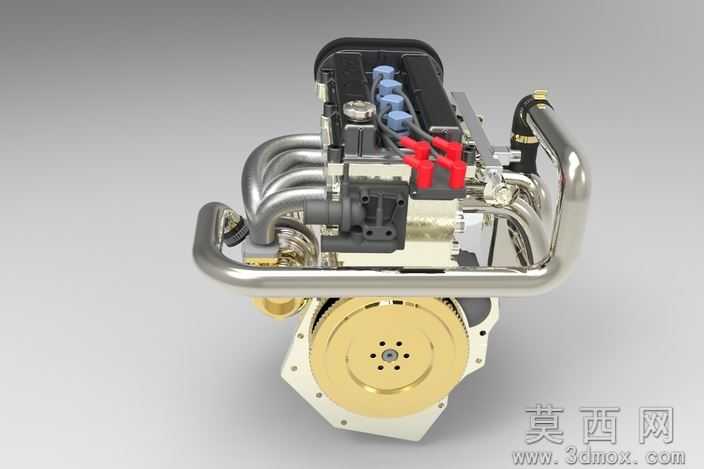

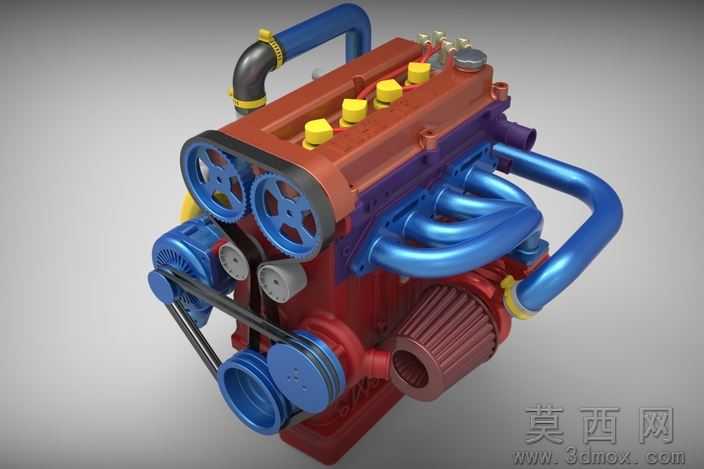

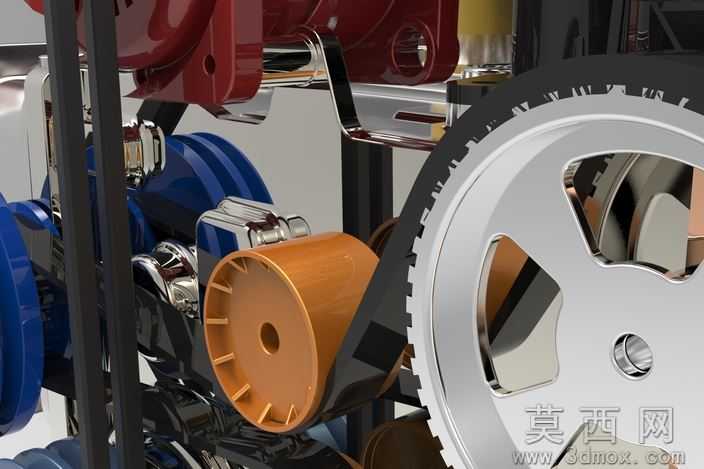

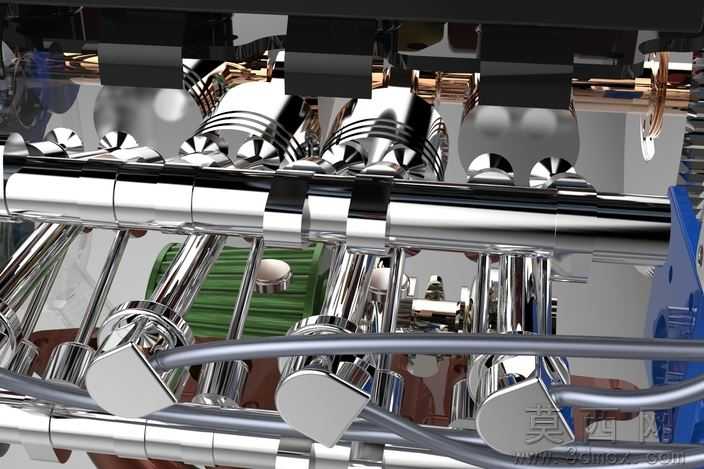

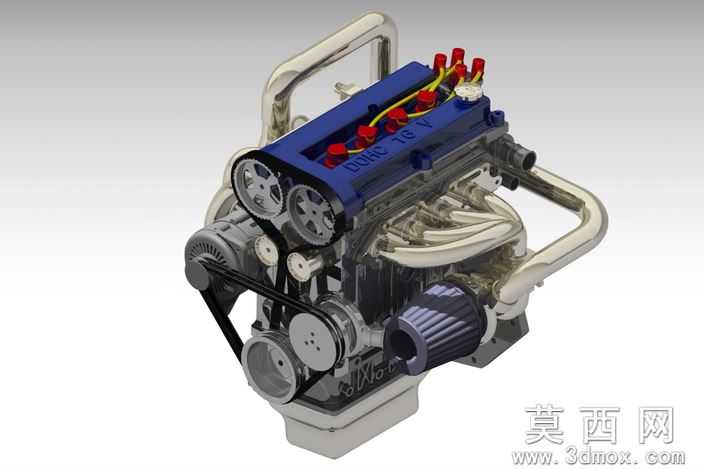

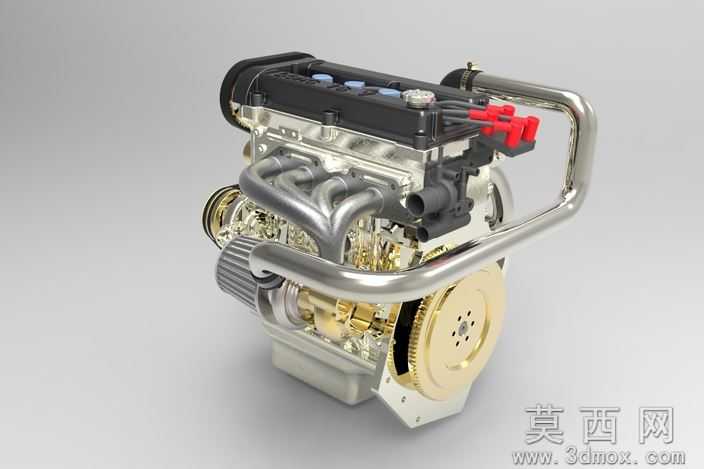

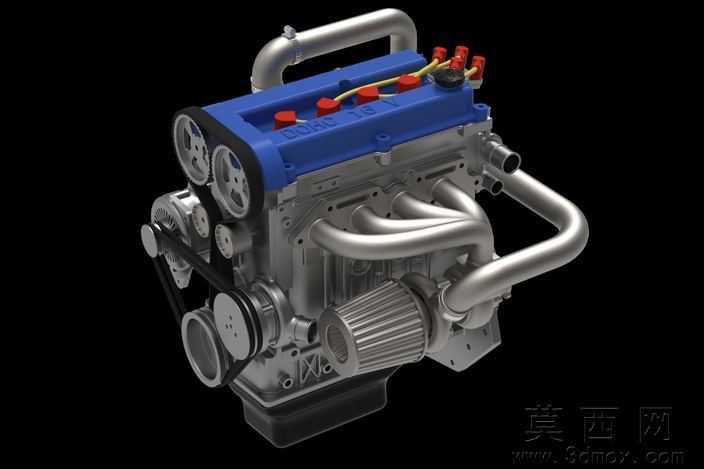

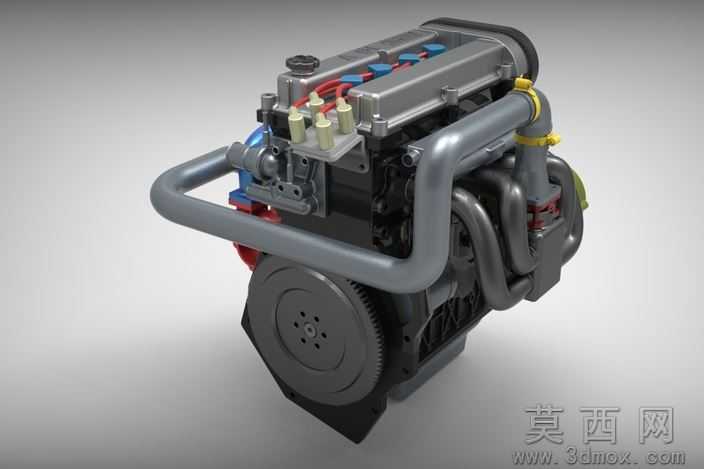

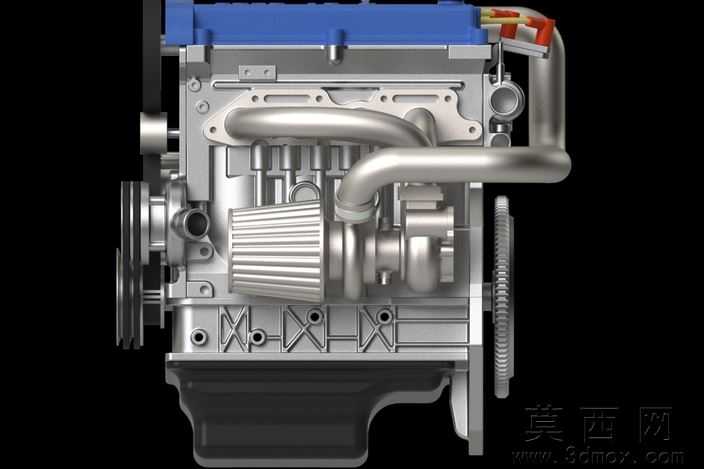

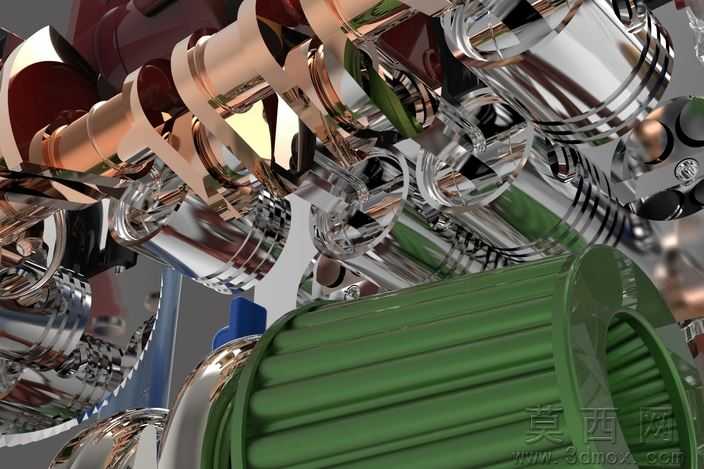

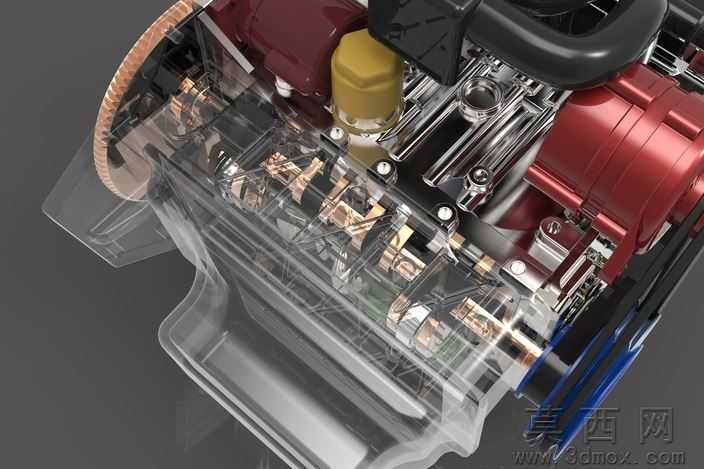

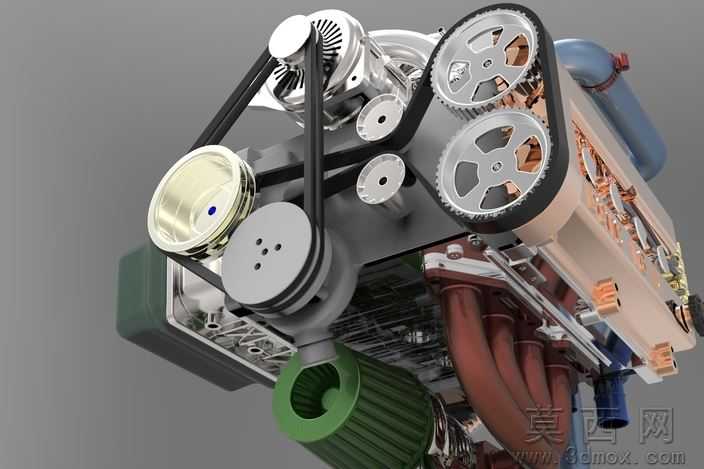

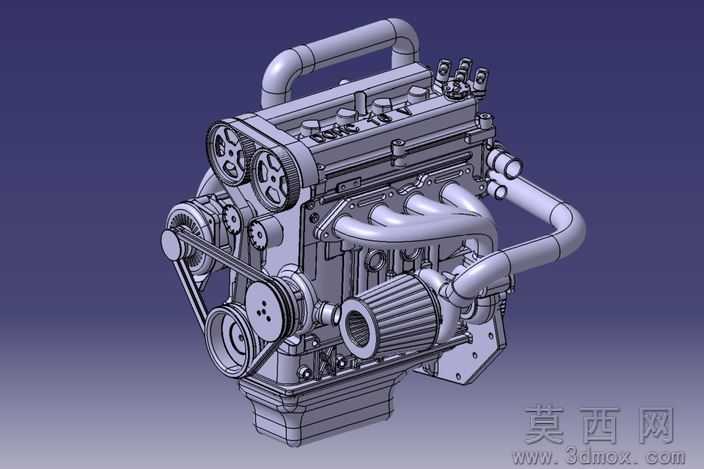

本模型为福特GT16V双顶置凸轮轴汽油发动机的完整三维数模，建模阶段依托CATIA软件完成全流程搭建，从核心缸体结构出发，依次完成曲柄连杆机构、配气机构、进排气系统、附件驱动系统的零件建模与总装约束，建模过程中严格参照民用小排量汽油发动机的真实尺寸比例，对每一个零件的装配间隙、运动干涉做了前置校验，完成了基础运动逻辑的模拟验证，确保整体结构符合真实发动机的机械逻辑。参数设计层面，模型还原了16气门DOHC结构的核心参数，凸轮轴与曲轴的传动比匹配四冲程发动机的正时要求，进排气道的走向、气门的布置角度、活塞的行程与缸径比例都参考福特同系列量产机型的设计规范，附件轮系的张紧度、带轮的直径配比也符合前端附件驱动的设计标准，所有零件的参数化特征保留完整，可根据需求调整压缩比、气门升程等核心设计参数。渲染材质方面，模型对不同零件做了差异化材质赋值，缸体缸盖采用铸铝哑光金属材质，凸轮轴、曲轴等运动件采用抛光钢材材质，进气软管、线束护套采用橡胶哑光材质，点火线圈、滤清器外壳采用工程塑料材质，排气歧管采用铸铁高温氧化质感材质，渲染后可清晰区分不同系统的零件边界，直观呈现发动机的整体外观与结构层次。结构原理上，模型完整还原了该款发动机的两大机构五大系统：曲柄连杆机构包含活塞、连杆、曲轴、飞轮组件，配气机构包含进排气凸轮轴、气门、气门弹簧、正时齿轮与正时皮带，供给系统包含燃油管、燃油滤清器、进气软管、空气滤芯，点火系统包含点火线圈、火花塞与线束，冷却润滑系统的相关壳体结构也做了完整还原，可直观展示四冲程汽油发动机的进气、压缩、做功、排气全流程工作逻辑。软件兼容层面，模型提供STEP、IGES等通用三维格式，除CATIA外，可直接导入SolidWorks、UG NX、Pro/E等主流三维机械设计软件打开编辑，不会出现特征丢失、破面等问题，不同软件的用户都可直接调用模型开展后续工作。研发教学应用层面，该模型可作为汽车工程专业的内燃机结构教学教具，帮助学生直观理解双顶置凸轮轴发动机的结构组成与工作原理，也可作为汽车改装、发动机逆向研发的参考基础数模，还可用于汽车科普内容的可视化素材制作，为动力系统相关的设计、教学、科普工作提供精准的三维参考。
