TCPAK10封装汽车MOSFET功率器件结构

在车载功率电子的结构设计环节，封装器件的三维数模是PCB布局、散热结构匹配、装配公差校验的核心基础依据，本次涉及的TCPAK10封装功率MOSFET，主要面向车载动力域、车身电控域的功率切换场景，覆盖车载DC-DC转换模块、电机驱动辅助回路、车载充电单元的功率开关工位，这类封装的器件在车载工况下需要承受-40℃到125℃的宽温域循环，同时要满足整车振动等级下的引脚连接可靠性，因此封装结构的每一处尺寸细节，都会直接影响最终PCBA的量产良率与长期运行稳定性。

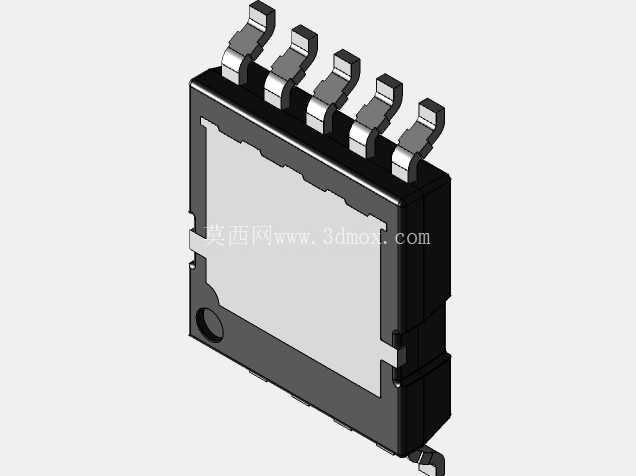

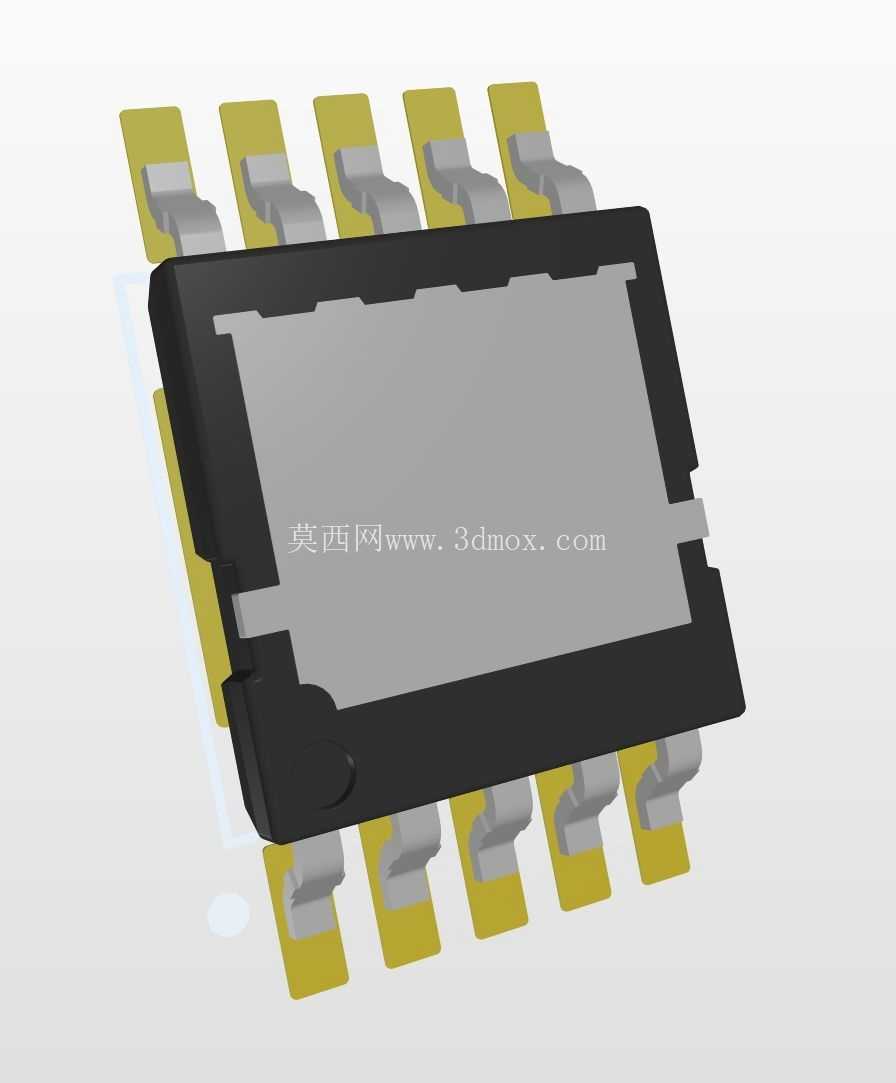

从实际设计落地的角度来看，这类表面贴装封装的器件，引脚采用双侧对称排布的结构，单侧共5个引脚，引脚末端做了阶梯成型处理，贴装时引脚与PCB焊盘的接触区域有明确的宽度与长度边界，建模时严格还原了引脚的共面度公差基准，确保后续做SMT焊盘设计时，钢网开口的尺寸可以直接匹配引脚的接触面积，避免出现虚焊、锡量不足或者连锡的工艺问题。封装主体的塑封部分采用带定位缺口的矩形结构，其中一个角位做了斜切防呆设计，对应PCB丝印的1脚标识位置，产线贴装时可以通过视觉识别快速判断器件方向，减少反向贴装的不良率。

封装顶部的裸露金属散热区是这个封装的核心设计点，金属区的平面度控制在0.05mm以内，表面做了哑光镀镍处理，既可以直接贴合车载控制器内部的导热垫，将器件工作时产生的导通损耗热量传导到控制器壳体的散热筋上，也能在高功率密度的设计场景下，适配小型化的散热片直接粘接固定。建模时特意区分了塑封区域与金属散热区的高度差，两者的台阶尺寸完全匹配原厂规格的安装边界，避免后续结构设计时出现散热件压接过高导致器件受力开裂，或者间隙过大导致导热界面材料热阻超标的问题。

引脚的成型弧度是建模过程中重点还原的细节，这类鸥翼型成型的引脚，在SMT回流焊过程中会通过自身的微小形变吸收PCB与器件之间的热膨胀系数差应力，避免温循过程中引脚与焊盘的连接点出现疲劳断裂。建模时还原了引脚根部与塑封体结合处的包胶结构，这部分结构是提升引脚机械强度的关键，在整车振动工况下，包胶区域可以分散引脚受到的交变应力，避免引脚从塑封体内部脱出。

在做整车控制器的结构堆叠时，这个封装的器件周边需要预留明确的安全距离，包括引脚之间的电气爬电距离，以及器件本体与周边电解电容、功率电感等高大器件的装配间隙，数模的外形轮廓完全按照实际器件的最大实体尺寸构建，结构工程师在做干涉检查时，可以直接调用数模校验周边器件的布局合理性，不需要额外预留冗余的避让空间。同时数模也还原了器件底部的塑封凸点结构，这部分凸点在贴装时可以控制器件与PCB之间的锡膏厚度，确保每个引脚的焊锡量均匀一致，同时也能在底部形成稳定的助焊剂挥发通道，减少回流焊过程中气泡残留导致的焊接可靠性问题。

从散热设计的维度看，这个封装的金属散热区与内部MOSFET的漏极引脚是直接导通的，因此在做绝缘设计时，需要确认导热垫的耐压等级满足车载系统的绝缘要求，数模中金属区的面积与位置完全对应内部芯片的发热核心区域，热仿真工程师可以直接基于这个数模划分热阻网络，评估不同工况下器件的结温是否在安全工作区间内，不需要额外对模型进行简化处理。

在产线装配的环节，这个封装的器件尺寸适配常规的SMD编带包装规格，吸嘴取料的区域位于封装顶部的中心位置，数模中顶部平面的平整度完全匹配吸嘴的取料要求，设备工程师在调试贴片机程序时，可以直接提取数模的顶部平面作为取料基准，减少调试过程中的取料偏移、抛料率过高的问题。同时封装本体的侧边尺寸满足视觉定位相机的识别窗口要求，贴装时的光学定位点可以直接选取塑封体的边角特征，提升贴装精度。

不同于常规的消费电子类功率器件封装，这款面向车载场景的封装在塑封体的边角做了微小的圆弧过渡处理，避免在自动化装配过程中边角磕碰产生塑封碎屑，污染PCBA表面导致绝缘风险。引脚的镀层采用了加厚的锡铅合金镀层，适配无铅与有铅两种回流焊工艺曲线，建模时还原了引脚的镀层厚度基准，确保焊盘设计时的焊膏量计算更加精准。

在做整车的EMC测试整改时，这个封装的引脚长度与环路面积直接影响功率回路的寄生参数，数模中每个引脚的长度、引脚之间的间距都严格按照规格书的标称值构建，硬件工程师可以直接基于这个数模提取寄生电感参数，评估栅极驱动回路的振铃风险，提前在布局阶段优化栅极电阻的位置与走线长度，减少后期整改的迭代次数。
