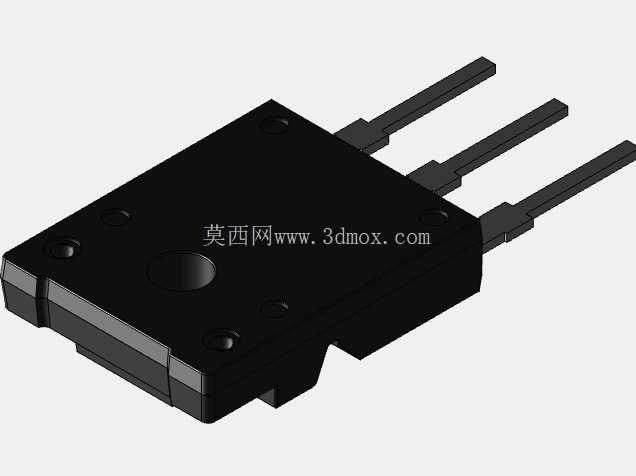

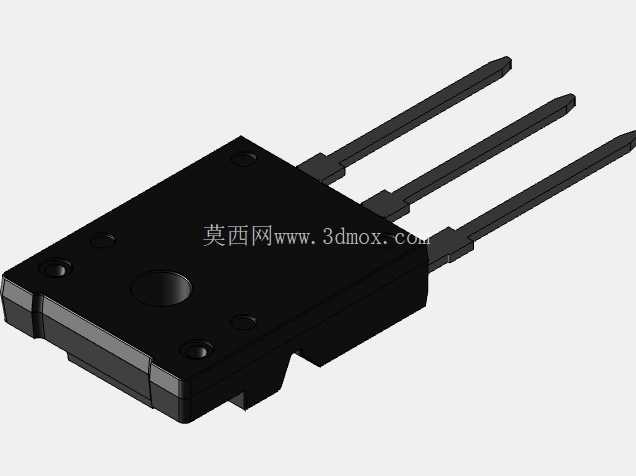

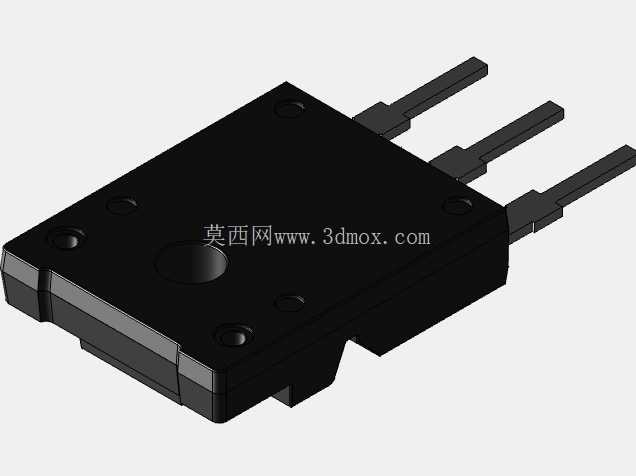

罗姆TO-3PFM功率半导体封装结构

在新能源汽车电控、光伏逆变、工业伺服驱动这类高功率密度电力电子设备的设计环节，功率半导体器件的封装选型直接决定了整板的散热效率、结构可靠性与装配良率，罗姆这款TO-3PFM封装的三维结构，正是针对SiC MOSFET、大功率IGBT这类高压大电流器件的应用场景做的适配设计。从实际装机的边界条件来看，这类封装的器件通常会被固定在铝挤型或者水冷散热基板上，封装本体背部的金属散热面是核心的热传导路径，建模时特意还原了散热面的平面度特征与安装孔的同轴度公差，确保在做整机结构干涉检查时，能准确模拟螺丝锁附后的贴合状态，避免出现设计阶段预留间隙不足导致的散热片压裂器件本体、或者间隙过大导热硅脂填充过厚增加热阻的问题。

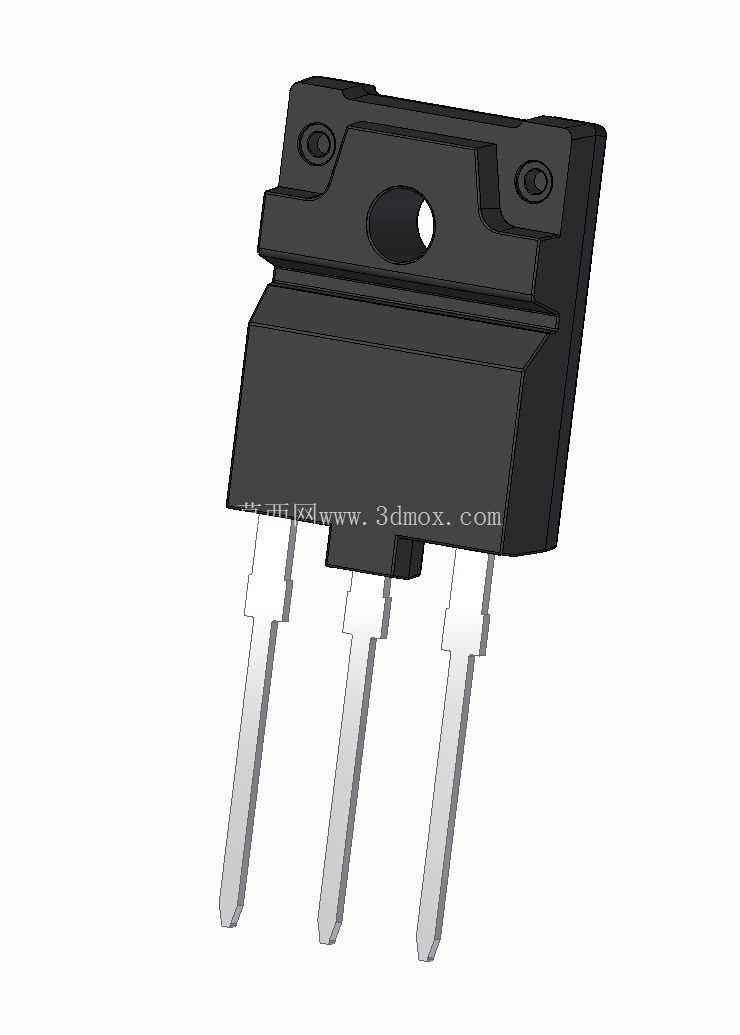

从引脚结构来看，三个直插式引脚的排布间距、引脚厚度与伸出长度完全匹配量产TO-3PFM的封装规范，引脚根部做了阶梯式的应力释放结构，这部分细节在建模时没有做简化处理——实际生产中，波峰焊或者手工补焊后的引脚会存在热应力，若根部没有做圆弧过渡与加厚处理，设备长期在高低温循环工况下运行时，很容易出现引脚齐根断裂的失效问题，做PCB Layout的结构适配时，可以直接调用这个模型核对引脚开孔的位置、孔径与焊盘尺寸，不用反复对照规格书核对坐标，能大幅减少打样后出现器件插装不到位、引脚偏位刮擦周边贴片元件的问题。

封装本体的塑封部分采用了带安装凸台的结构设计，顶部的两个定位凸台与中间的安装孔同轴度控制在0.1mm以内，建模时还原了凸台的高度差与边缘倒角，在做自动化产线的吸嘴取件、插件机定位编程时，这个模型可以直接用来模拟吸嘴吸附面的贴合度，避免出现吸嘴偏位导致的器件抛料问题；同时塑封本体侧面的拔模斜度也完全按照量产模具的脱模角度做了还原，在做器件周边的结构避让设计时，不会因为模型忽略拔模斜度，导致装配时塑封本体和周边的绝缘片、固定卡扣发生干涉。

从热设计的适配角度来说，这款封装的散热面面积比传统TO-247封装更大，配合中间的锁附孔，能在同等锁附力矩下获得更大的接触压力，降低接触热阻，建模时特意区分了塑封区域与金属散热区域的边界，在做热仿真分析时，可以直接给不同区域赋予对应的材料参数，不用再重新拆分模型面，能提升热仿真的前处理效率。另外引脚的折弯预留长度也符合量产器件的成型规范，在做不同板厚的PCB装配时，可以根据实际安装高度调整引脚的成型角度，模型里的引脚根部做了可编辑的特征，方便结构工程师根据自身设备的内部空间要求，快速调整引脚成型尺寸，核对器件安装后和周边电容、母线排的安全电气间隙。

在高压应用场景下，封装本体的爬电距离设计是重点，这款TO-3PFM封装的引脚之间的塑封凸起结构，就是为了增加高压工况下的极间爬电距离，建模时还原了这部分凸起的高度与宽度，在做安规距离校核时，可以直接在模型上测量不同引脚之间、引脚与散热片之间的最短路径距离，确保满足UL、CE等安规规范的要求，不用等样机做安规测试时才发现爬电距离不足，导致后期改板增加项目周期。实际选型过程中，很多工程师容易忽略封装本体的顶部高度，在做密闭式驱动器或者超薄电源设计时，器件顶部和外壳的间隙预留不足，导致外壳装配时压到塑封本体造成功效损坏，这个模型完整还原了从散热面到塑封顶部的总高度、安装凸台的突出高度，在做整机结构堆叠时，可以直接导入模型做空间干涉检查，精准预留绝缘片、导热垫的压缩厚度空间，确保整机装配后的结构可靠性。
