立式TO-220半导体封装引脚结构设计

在功率电子电路的结构设计环节，TO-220立式封装是中小功率半导体器件应用极为广泛的封装形态，常见于线性稳压器、功率MOS管、快恢复二极管、可控硅等器件的封装选型，覆盖开关电源、工业控制板卡、电机驱动模块、消费类电源适配器等多类应用场景。这类封装的核心优势在于兼顾了插件焊接的工艺便利性与基础散热能力，不需要额外定制复杂的焊接治具，常规波峰焊、手工焊都能完成可靠装配，是硬件结构工程师做器件选型、PCB布局时接触频率极高的封装类型。

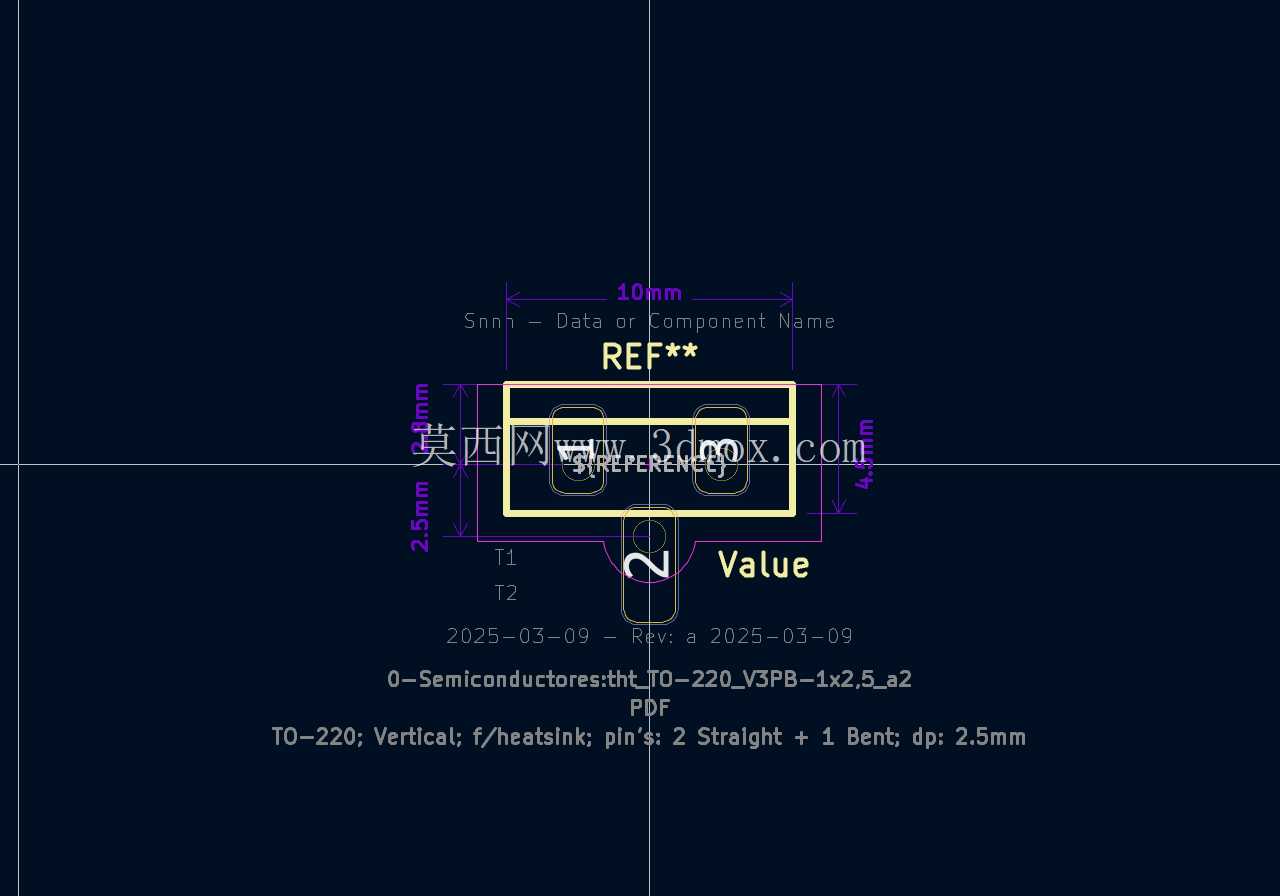

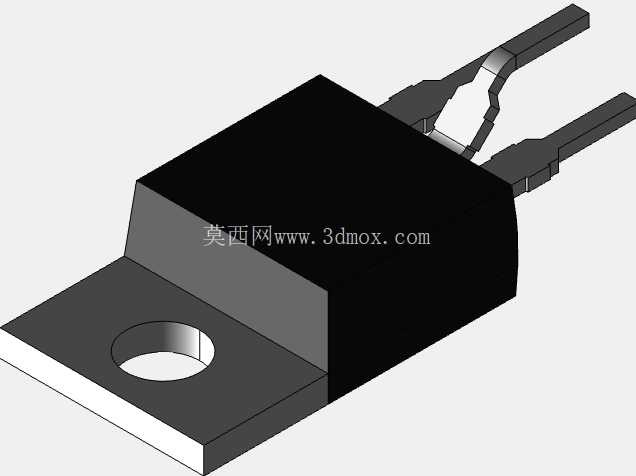

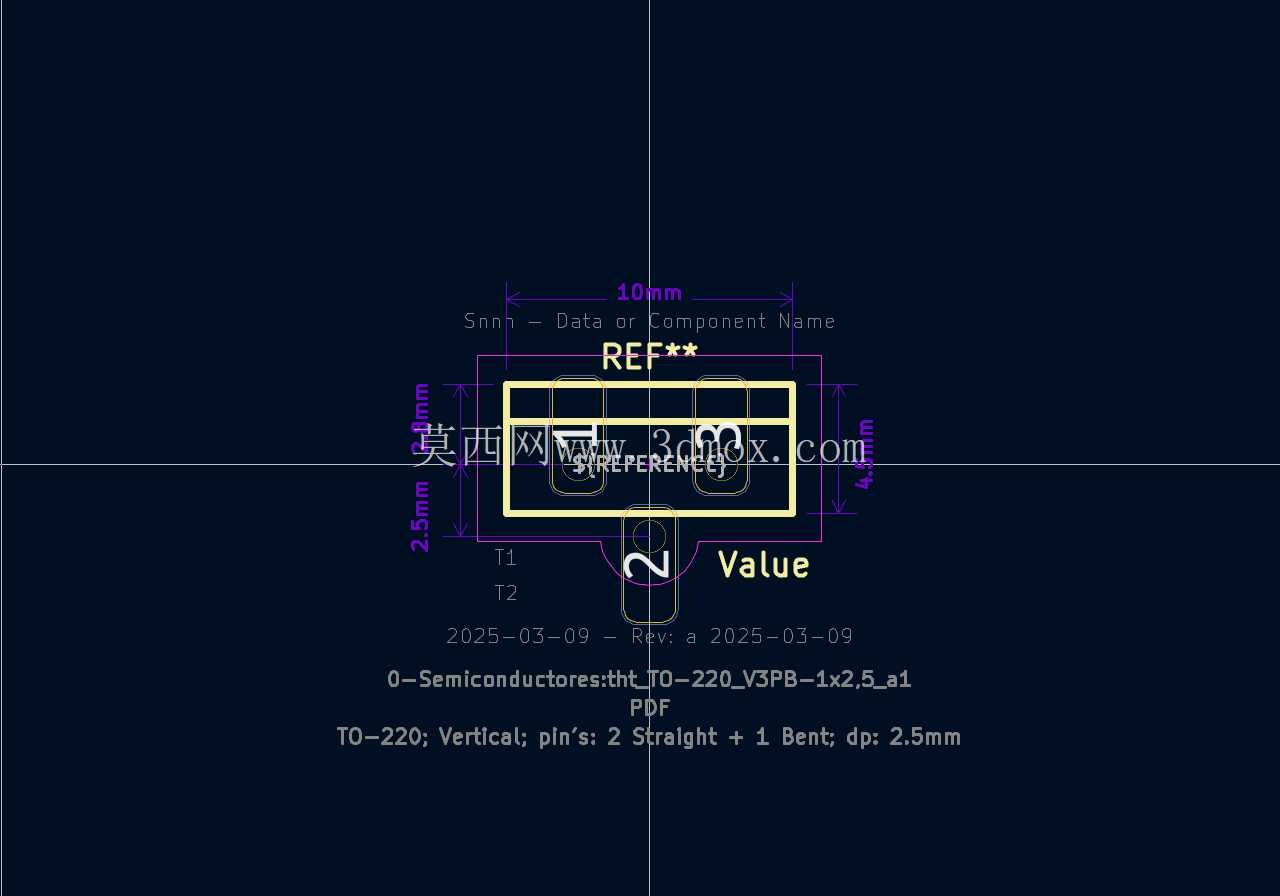

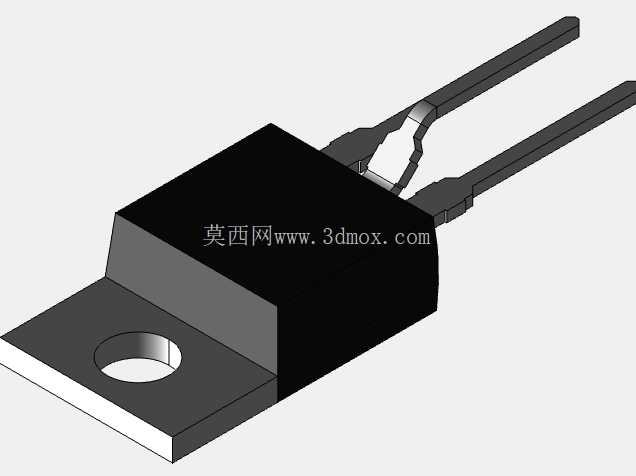

从实际装配的边界条件来看，这类立式封装的本体采用矩形塑封结构，背部自带金属散热衬底，衬底上预留标准圆形安装孔，可直接通过M3规格螺丝将器件锁附在铝制散热片、设备金属壳体或者PCB预留的散热铜皮上，锁附时需要注意控制扭矩在0.5-0.8N·m区间，避免扭矩过大导致塑封本体开裂、内部芯片衬底损伤，扭矩过小则会导致接触热阻升高，影响器件满负载运行时的散热效率。引脚部分采用标准2.54mm间距设计，三个引脚分别对应器件的不同功能极，其中包含两个直插引脚与一个中心成型弯脚，弯脚的成型角度严格控制为直角，成型后引脚的共面度公差控制在0.1mm以内，保证插入PCB对应通孔时不会出现引脚偏位、插装不到位的问题，引脚伸出PCB背面的长度控制在1.2-1.8mm区间，既满足波峰焊的焊锡爬升要求，也不会因为引脚过长导致相邻焊点之间出现锡连短路。

在结构建模的设计思路上，首先需要还原封装的实际装配干涉边界，不能只做外观的形似建模：塑封本体的拔模角度需要按照实际量产的模具拔模斜度设置为1.5°，保证模型导入PCB装配环境后，能准确模拟器件与周边贴片电容、电阻、接线端子的安全间隙，通常要求塑封本体距离周边元器件的最小间隙不小于1mm，避免焊接过程中热辐射导致周边元器件损伤，也给后续返修作业预留足够的操作空间。背部散热衬底的凸起高度需要准确还原，因为部分应用场景中会在衬底与散热片之间添加导热硅胶片、绝缘云母片，衬底的高度尺寸直接决定了导热介质的压缩量，进而影响实际接触热阻的计算准确性。

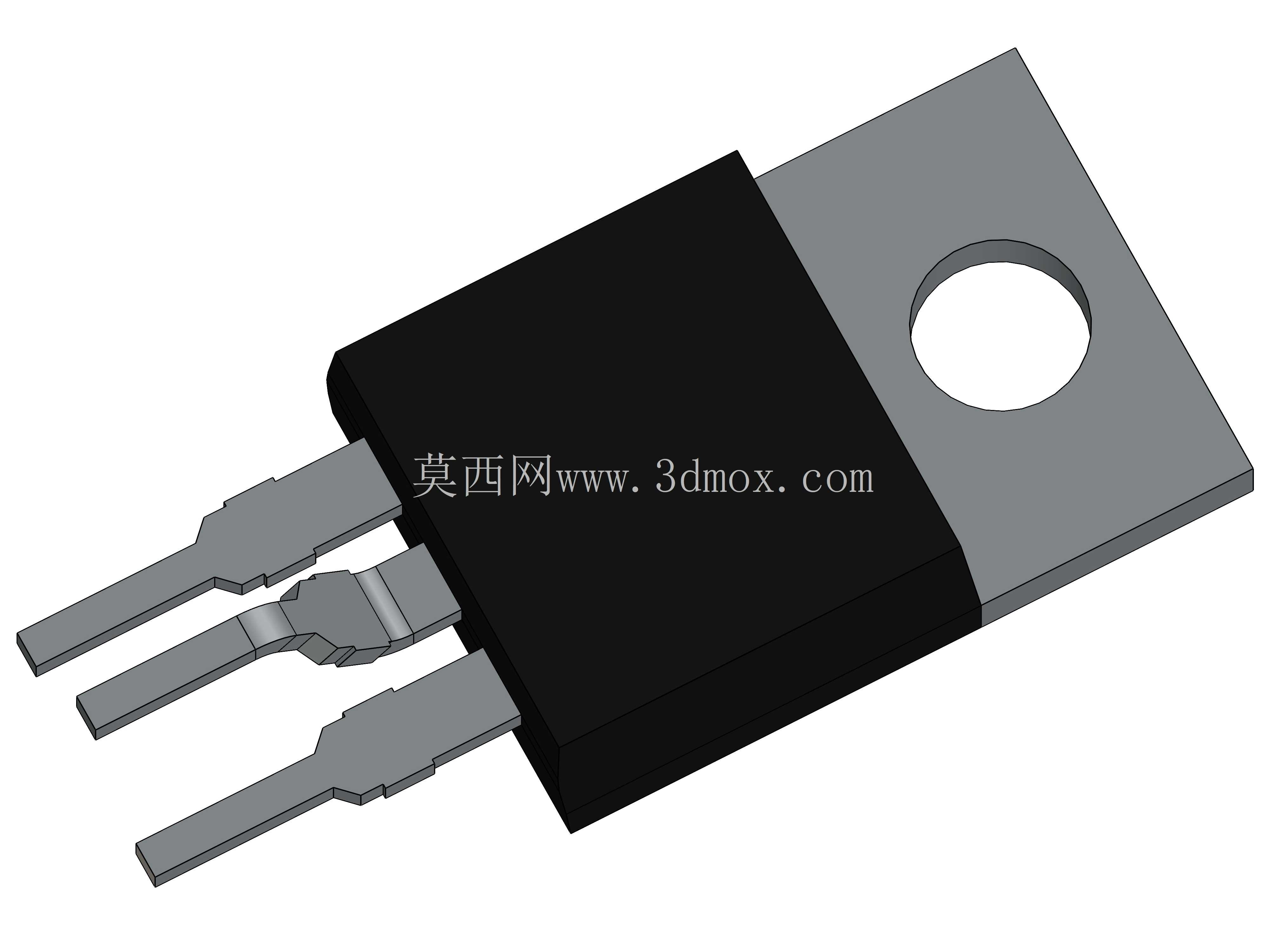

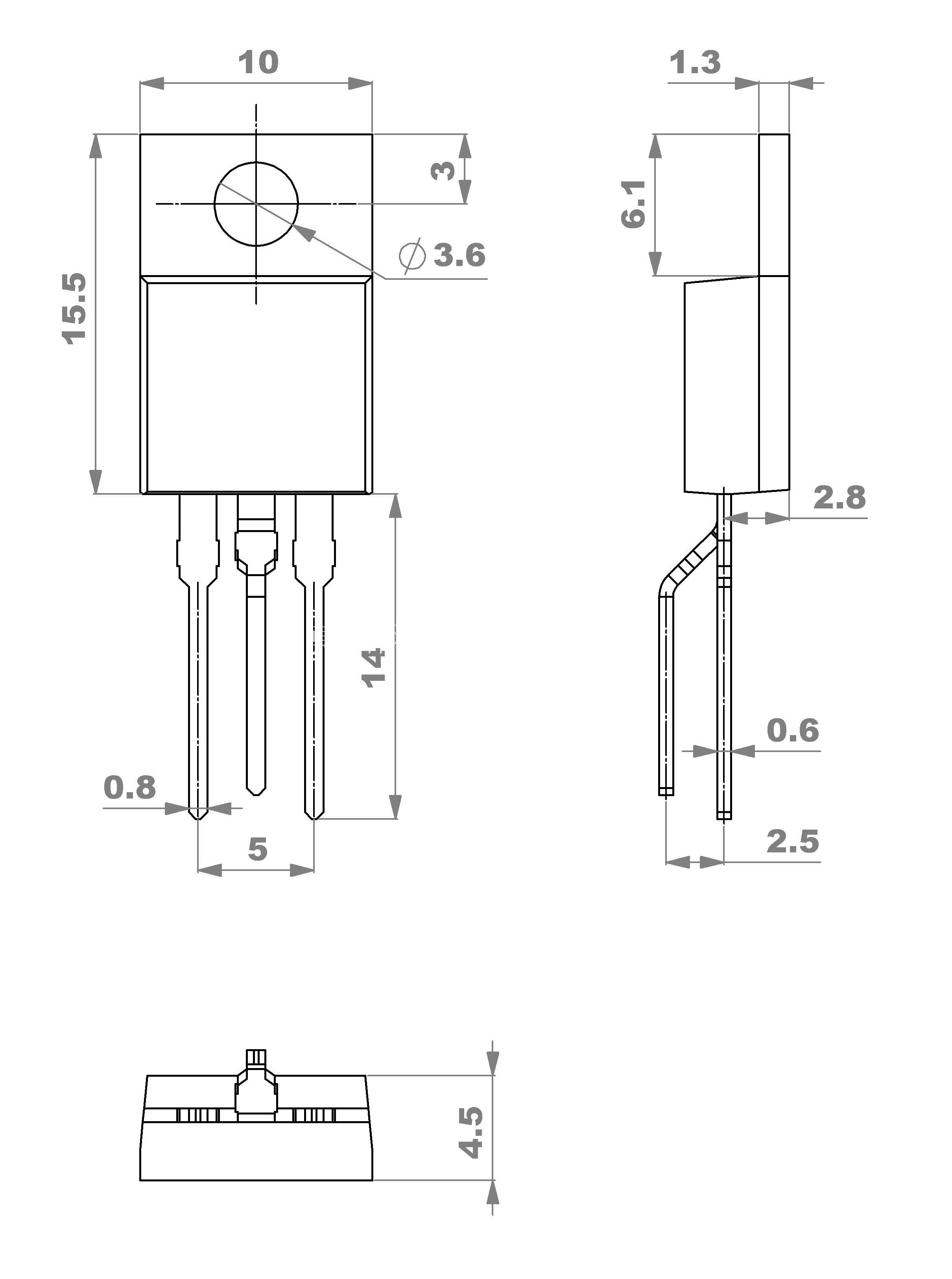

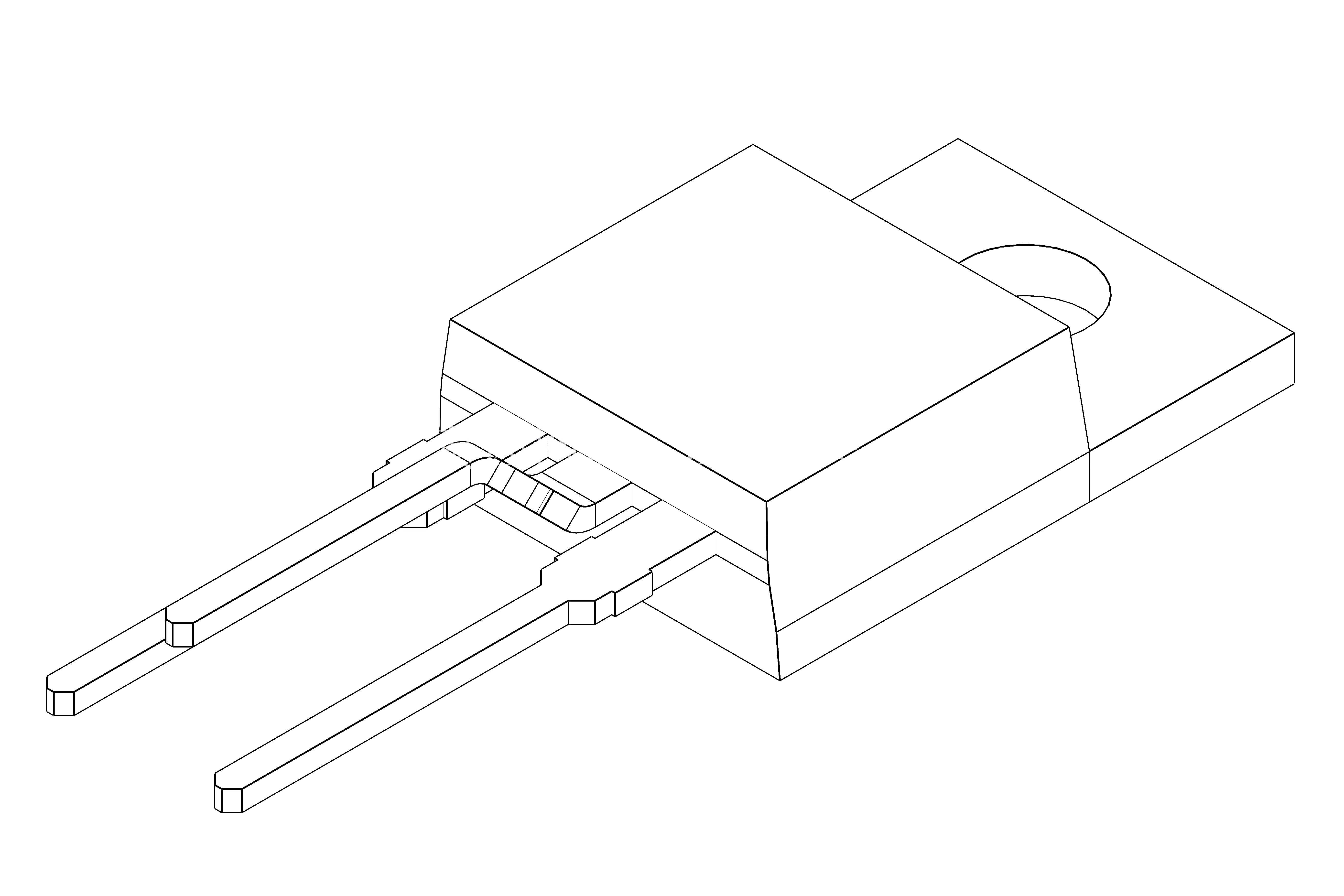

引脚的成型特征是这类封装建模的核心细节，中心弯脚的弯曲半径设置为0.3mm，和实际量产的引脚冲压成型工艺保持一致，避免建模时出现直角尖锐弯折，和实际器件的形态产生偏差；直引脚的末端做0.2mm的倒角处理，模拟实际器件引脚的切脚工艺特征，方便插装时顺利导入PCB通孔。散热安装孔的位置需要严格对应封装的标准尺寸，孔中心距离塑封本体顶部的距离、距离引脚平面的高度都要符合行业通用的TO-220封装规范，保证设计的散热片、固定结构可以通用适配所有同封装的器件，不需要针对不同厂商的产品做单独调整。

从实际应用的功能特性来看，立式安装的TO-220封装相比贴片类同功率封装，拥有更好的空气对流散热条件，器件工作时产生的热量可以通过背部金属衬底快速传导到外接散热片上，同时引脚的载流能力更强，2.54mm间距的铜质引脚可以持续通过最大5A的工作电流，满足中小功率器件的载流需求。在做整机结构布局时，这类立式器件通常会布置在PCB的边缘区域，靠近设备外壳的通风口位置，顺着风道方向安装，让散热片的鳍片方向和风道流向保持一致，最大化自然对流或者强制风冷的散热效率，同时要避免器件布置在对高度敏感的区域，比如设备外壳的卡扣位置、液晶显示屏的背部区域，防止出现装配干涉。

建模过程中还需要考虑器件的公差累积影响，塑封本体的宽度、长度尺寸按照行业通用的公差带设置±0.2mm的偏差，引脚间距的公差控制在±0.05mm以内，因为引脚间距是直接影响PCB插装适配性的关键尺寸，一旦偏差超过0.1mm，就可能出现批量插装时引脚无法对准通孔的问题。另外，塑封本体表面的标识区域不需要做精细的字符建模，只需要预留出对应的平面区域即可，因为不同厂商、不同型号的器件标识内容存在差异，预留平面可以方便后续根据实际选型的器件添加对应的丝印标识，提升整体装配模型的还原度。
