弯直两用RG58BNC公头射频连接器结构

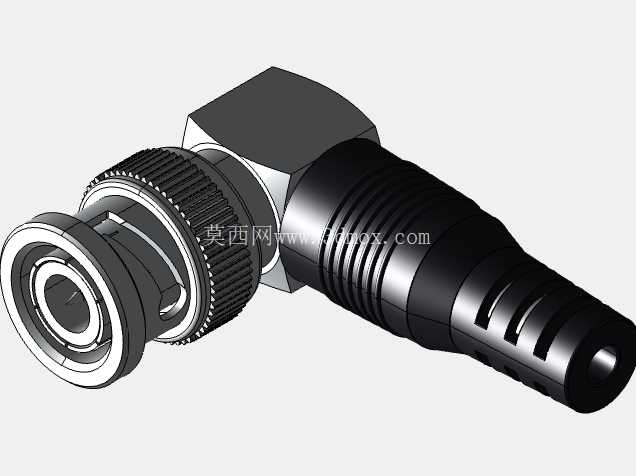

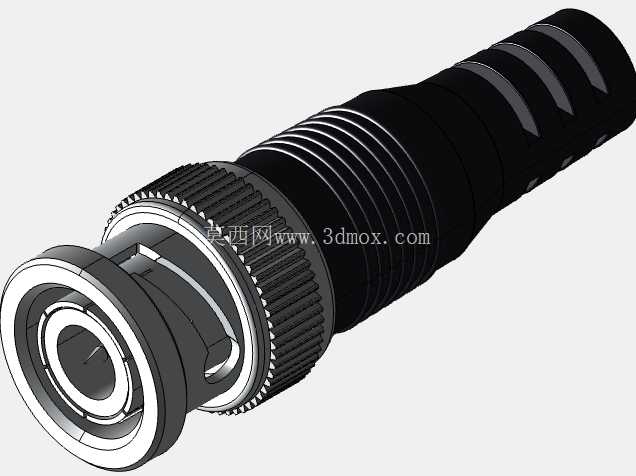

　　在射频信号传输链路的搭建场景里，同轴连接器是保障信号稳定传输的核心基础部件，BNC型接头凭借卡口式锁紧的快装特性，长期占据测试测量、安防监控、无线通讯设备的信号接口主流选型位置，适配RG58规格线缆的公头连接器更是工程现场的常用款。本次呈现的连接器结构覆盖直型与90度弯型两种安装形态，可适配不同设备内部的布线空间需求，避免线缆过度弯折导致的芯线断裂、屏蔽层破损问题。从功能特性来看，这款公头接头采用标准BNC卡口配合结构，插合时通过接头外壳上的两个卡销与母座卡槽对位旋转即可完成锁紧，相比螺纹式接头拆装效率提升60%以上，适合需要频繁插拔的测试场景，同时卡口结构自带防松特性，在存在小幅振动的设备安装环境下也不会出现松脱断连的情况。接头内部的接触件采用插针式内导体设计，与母座插孔配合时接触电阻控制在毫欧级，可有效降低信号传输过程中的插入损耗，适配RG58线缆50欧姆的特性阻抗，在0-4GHz的常用射频频段内驻波比表现稳定，不会出现明显的信号反射问题。接头尾部的线缆固定结构采用多段式压接设计，外层的橡胶护套带有多道环形防滑槽与应力释放槽，既可以提升手持插拔时的摩擦力，也能在线缆反复弯折时分散应力，避免线缆与接头衔接位置出现芯线折断的问题，护套上的开槽结构还可以适配一定线径公差的RG58线缆，降低现场压接的操作难度。

　　从设计思路层面，这款接头的结构拆分完全遵循同轴连接器的阻抗连续原则，内部绝缘介质的尺寸经过严格匹配，保证内导体与外屏蔽层之间的间距全程一致，避免出现阻抗突变点导致的信号反射；金属外壳采用一体化切削加工的结构基准，中间的六角卡位结构既可以作为压接时的受力点位，也能在需要使用工具辅助拧紧时提供扳手卡位，不会因为外力作用导致外壳变形。90度弯型版本的内部转弯处采用圆弧过渡的内导体结构，避免直角转弯带来的信号畸变，同时弯角外壳的尺寸经过紧凑化设计，在设备内部密集排布接口时不会与相邻接头产生安装干涉。

　　从安装边界与尺寸控制来看，直型版本的整体轴向长度控制在常规BNC接头的标准尺寸范围内，头部插合端的外径符合BNC接头的通用尺寸规范，可与所有标准BNC母座实现互配，尾部压接位置的外径适配RG58线缆的外层屏蔽层直径，压接后外导体与线缆屏蔽层的接触面积足够大，可保证良好的屏蔽效能，减少外界电磁信号对传输链路的干扰。弯型版本的弯角高度经过优化，在设备面板后侧空间不足的场景下，可将线缆出线方向调整为与面板平行，节省轴向安装空间，同时弯角处的转弯半径大于RG58线缆的最小弯曲半径，不会对线缆造成过度挤压。

　　在实际工程应用中，这类接头常被用于示波器、信号发生器等测试仪器的信号输入端，也大量应用在监控系统的同轴视频信号传输、无线电台的天线连接场景中，两种形态的接头可覆盖大部分现场布线需求：直型接头适合面板外侧有充足布线空间、线缆沿轴向引出的场景，弯型接头适合设备内部空间局促、线缆需要沿面板平行方向走线的场景，避免线缆过度弯折带来的寿命缩短问题。结构设计上还考虑了长期使用的可靠性，金属外壳的表面处理采用镀镍工艺，既可以提升外壳的防腐蚀能力，也能降低接触电阻，保证外屏蔽层的连续导通，内导体插针采用镀金处理，减少多次插拔后的接触磨损，提升接头的插拔寿命，即使经过上千次的插拔循环，接触性能依然可以保持稳定。接头的所有配合尺寸都严格遵循BNC连接器的相关行业标准，不需要额外修改结构即可与市面上的同规格母座实现完全互换，降低设备维护时的备件选型难度，在现场布线作业时，只需要按照标准的同轴电缆压接流程，依次处理线缆的内芯、绝缘层、外屏蔽层，再将各部件压接组装即可完成装配，不需要特殊的定制工具，普通的同轴压接钳就能完成作业。
