这套带滑动机构的悬挂结构,最初是针对非铺装路面作业的小型通勤车辆做的适配设计,日常也可拓展到小型工业巡检代步车、厂区短途转运设备的行走缓冲环节,解决传统固定刚度悬挂在起伏路面上冲击传导直接、轮组贴地性不足的问题。

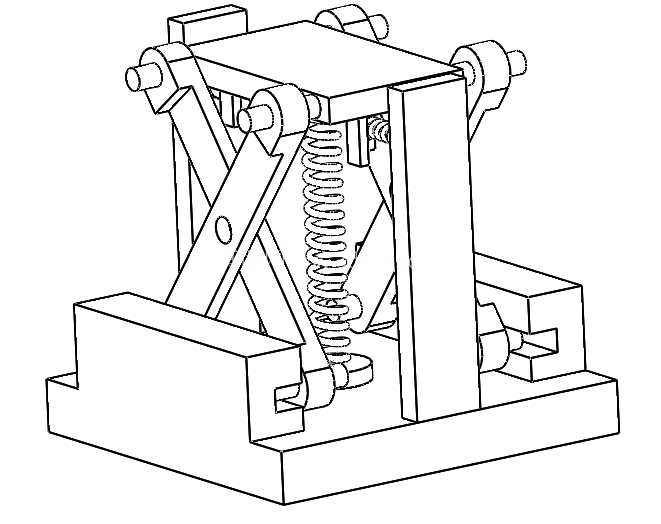

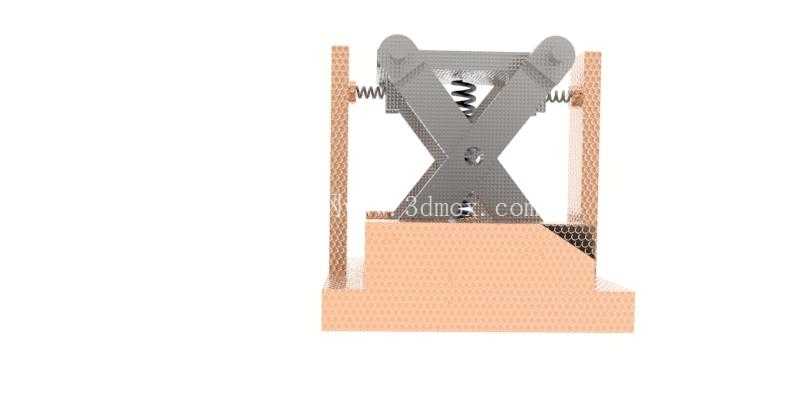

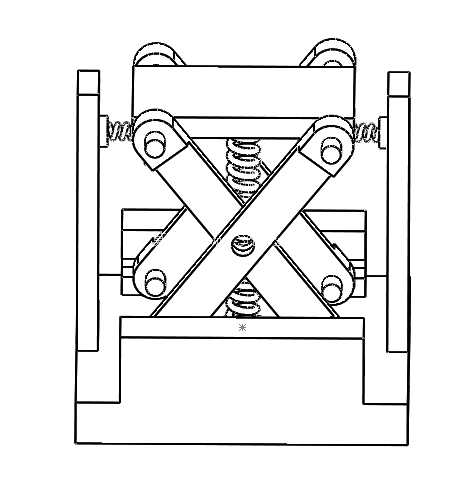

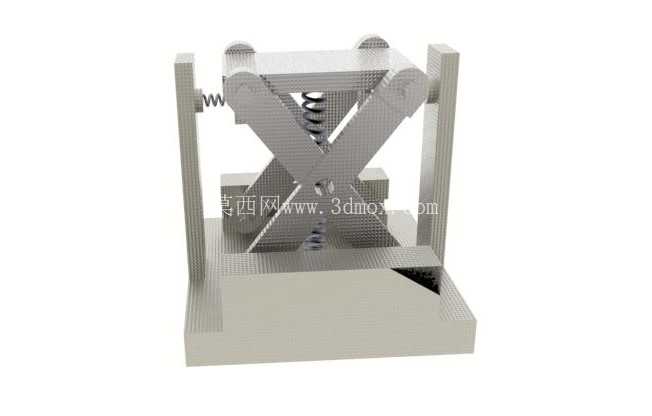

从实际落地的使用场景看,这类悬挂结构不需要额外搭配复杂的电控调节单元,纯机械结构就能实现刚度自适应调整:当车辆经过平缓起伏路面时,两侧的复位弹簧承担主要缓冲作用,交叉布置的剪式支撑臂沿着两侧立柱的滑动槽做小幅度上下位移,过滤路面传来的细碎振动,避免振动直接传导到车架上方的载物或载人平台;当遇到较大幅度的颠簸冲击时,中间布置的主减震弹簧开始介入,剪式臂的滑动副沿着导向槽做更大行程的滑移,同时交叉臂的铰接点会随着位移改变力臂比例,让整体悬挂的刚度随压缩行程增大而平缓提升,不会出现传统悬挂压缩到极限后突然硬碰硬的冲击感。
设计阶段最先敲定的是滑动副的导向边界,两侧立式导向架的滑槽深度直接决定了悬挂的最大上下行程,建模时特意把滑槽的上下两端做了限位凸台,避免剪式支撑臂在极限滑移时脱出导向轨道;剪式臂的交叉铰接点采用间隙配合的销轴连接,预留了0.2mm的转动间隙,避免加工误差导致机构卡滞,同时在铰接位置预留了润滑脂注油通道,方便后期维护时补注润滑脂降低磨损。两侧辅助复位弹簧的预压量在建模时做了参数化关联,可以根据不同的整车整备质量调整弹簧预压长度,不需要重新改动整体支撑结构就能适配不同载荷的车型需求。
安装边界上,整个悬挂模块采用下底板固定式安装,底板上预留了四个对称布置的安装通孔,可以直接通过螺栓固定在车辆底盘的对应安装位上,不需要对底盘做额外的切割改装;上方的载物平台安装面和剪式臂的顶端做了铰接连接,允许上端面在悬挂压缩过程中有微小的角度偏转,避免轮组随路面起伏时出现运动干涉。整个结构的横向宽度控制在常规小型代步车轮距的适配范围内,两侧导向架的外侧没有突出的结构件,不会和车轮转向时的运动包络产生冲突,纵向长度也预留了足够的制动管线、轮组安装支架的布置空间,不需要额外调整周边部件的安装位置。
从结构可靠性角度考虑,滑动副的接触面在建模时特意做了表面硬化处理的工艺预留,滑槽和剪式臂的接触滑块采用耐磨铜合金材质,避免长期往复滑动出现磨损松旷;所有弹簧的安装位置都做了弹簧座定位结构,不管是最大压缩还是最大伸长状态,弹簧都不会出现偏移脱出的问题。和传统的悬臂式悬挂相比,这套剪式滑动结构的受力更加均匀,冲击载荷会通过交叉臂分散到两侧的导向架和底部安装板上,不会出现局部应力集中导致的结构断裂问题,在同等承载能力下,整体结构重量比传统钢板弹簧悬挂轻30%左右,更适合对自重有要求的小型电动车辆使用。
实际测试的适配场景里,这套悬挂除了用在车辆上,也可以直接移植到小型工业设备的减震安装底座上,比如厂区里的小型精密检测设备、便携式作业平台,只需要调整弹簧的刚度参数,就能过滤地面传来的振动,保证设备运行的稳定性,滑动机构的行程可以根据实际减震需求调整导向架的高度,不需要重新设计核心的剪式支撑结构,模块化的设计思路也能降低不同场景下的改造成本。
