NEMA17规格40mm机身步进电机结构

在桌面级数控设备、小型自动化执行机构的设计选型过程中，42系列（即NEMA17安装规格）步进电机是出镜率极高的动力执行元件，这款机身长度40mm、输出轴直径5mm的步进器，刚好覆盖了中小扭矩需求的运动场景，既不会因为机身过长挤占安装空间，也不会因为扭矩储备不足导致运行丢步。从实际应用场景来看，这类步进器常被用在桌面3D打印机的轴系传动、小型雕刻机的进给驱动、实验室自动化采样设备的位移执行、智能门禁的闸机启闭机构，甚至是小型摄影云台的角度调节结构中，只要是需要精准开环位置控制、对成本控制有要求、运行转速不超过每分钟600转的场景，都能看到同规格产品的身影。

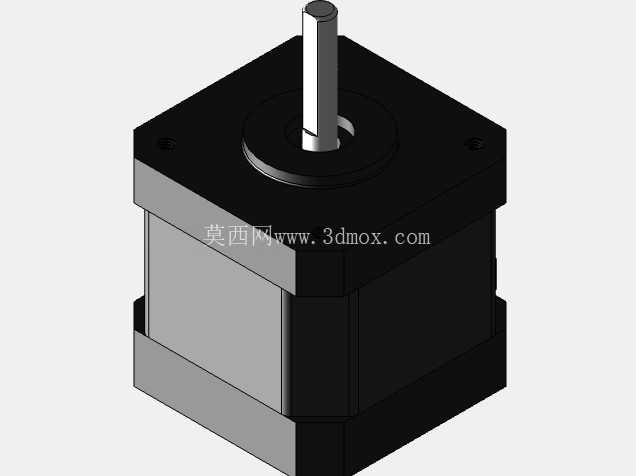

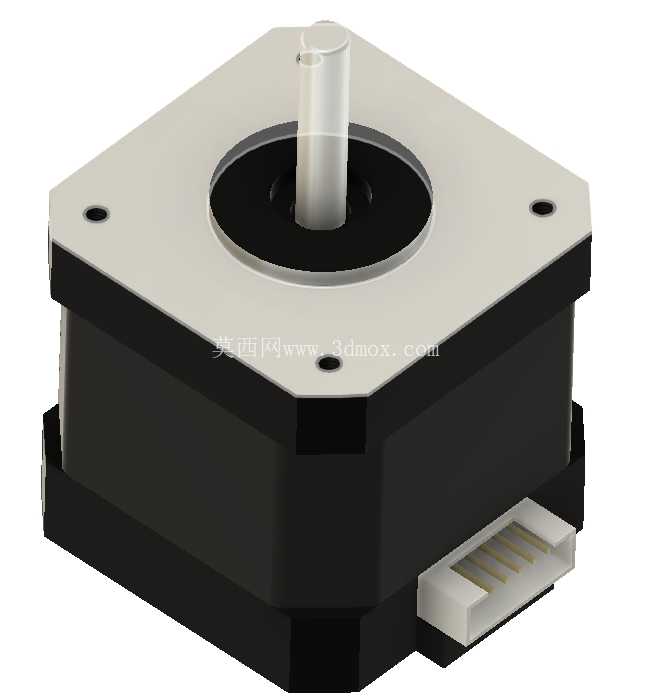

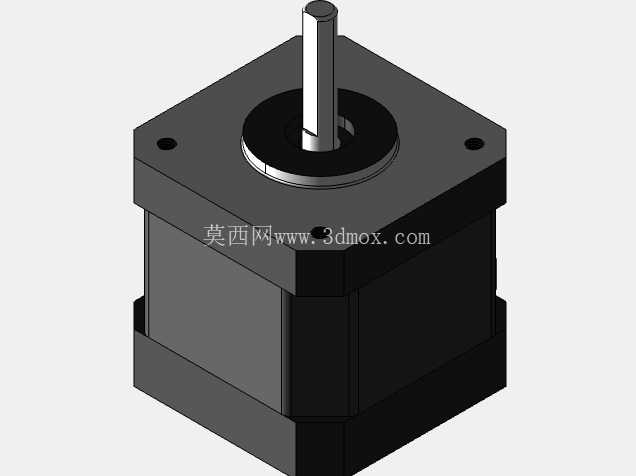

从功能特性上看，这款步进器采用两相混合式结构设计，输出端的D型切削轴可以和同步轮、联轴器、齿轮等传动件实现无相对滑动的周向固定，避免传动过程中出现空回误差；机身尾部引出的排线接口采用标准间距接插件，和市面上绝大多数步进驱动器的输出端口直接适配，不需要额外做转接线缆改造。机身前端的安装法兰采用NEMA17标准孔位布局，四个安装孔的中心距、孔位直径都遵循通用规范，设计设备安装位的时候，直接按照标准孔位做沉头孔或者通孔即可，不需要单独测绘安装尺寸，能大幅缩短结构设计的周期。

做结构设计的时候，首先要明确这款步进器的安装边界：前端法兰为正方形结构，四个安装孔对称分布在法兰四角，输出轴从法兰中心位置伸出，轴伸长度要和所搭配的传动件轮毂长度匹配，避免轴伸过长顶到对面的结构件，或是轴伸过短导致传动件固定不牢。机身主体为方形叠压结构，外部包裹的塑封层或者金属壳体的外径要和安装腔的内壁预留至少0.5mm的间隙，避免装配时出现卡滞，同时要给尾部的出线端预留足够的线缆弯折空间，不能让线缆在设备运行过程中被运动部件剐蹭。很多新手设计师在做安装结构的时候，往往只关注法兰面的安装孔位，忽略了机身尾部的接插件突出高度，最后装配的时候才发现接插件顶到了设备后壁，不得不重新修改壳体模具，这点在做紧凑结构设计的时候尤其需要注意。

从设计思路层面拆解这款步进器的结构，会发现所有细节都在平衡性能、成本和安装通用性：方形的机身外壳既方便叠片冲压生产，也能在安装的时候通过平面定位防止电机自身转动，相比圆形机身的步进电机不需要额外做防转结构；输出轴采用单D型切削，相比双D型或者键槽结构加工成本更低，同时能满足绝大多数中小扭矩传动的周向固定需求；尾部的接插件采用侧出设计，相比后出式接插件能缩短电机整体的轴向长度，更适合安装空间轴向受限的场景。在做设备选型的时候，要结合实际负载的转动惯量、运行速度、传动效率来核算所需的扭矩，这款40mm长度的NEMA17步进器，低速扭矩输出刚好适配同步带传动的轻载直线运动场景，如果是丝杠传动的垂直负载场景，还要额外核算抱闸需求和扭矩余量，避免垂直轴断电下坠。

实际装配过程中，法兰面和设备安装板之间要保证贴合平整，如果安装板平面度不足，强行拧紧安装螺丝会导致电机端盖变形，轻则增大电机内部的转动阻力，运行时出现异响和发热，重则会导致内部轴承偏心，大幅缩短电机使用寿命。固定电机的螺丝长度也要做核算，拧入电机端盖的螺纹深度不能超过螺纹孔的有效深度，否则螺丝顶到内部的定子绕组，会造成绕组绝缘破损短路，直接烧毁电机。输出轴和传动件的连接要避免过盈装配，硬敲轴端会导致后端轴承承受冲击载荷，运行时出现噪音和卡顿，正确的做法是通过顶丝或者抱紧结构固定传动件，装配前在轴表面涂抹少量润滑脂，方便后续维护拆卸。

很多做小型自动化设备的工程师，在搭建原型机阶段都会优先选用这个规格的步进器，正是因为其通用化程度极高，供应链成熟，不管是采购备件还是替换维修都非常方便，对应的安装支架、同步轮、联轴器等配套配件都有标准件可选，不需要单独定制加工，能有效降低设备的整体开发成本和后期维护成本。在做三维建模的时候，这款模型的所有安装尺寸都遵循通用规范，可以直接导入到设备装配体中做干涉检查，提前排查安装空间不足、孔位不对中等问题，减少实际加工装配阶段的返工率。
