双刚度同轴嵌套式双头弹簧减震缓冲构件

在中小载荷往复冲击的工况场景里，单刚度弹簧减震结构往往面临两难：刚度选高了，小幅值高频振动过滤不掉，设备端的精密部件长期受微振影响容易出现紧固件松脱、传感元件信号漂移；刚度选低了，遇到大冲击载荷时弹簧压并失效，刚性碰撞直接传递到安装基座，根本起不到限位缓冲的作用。这款双头弹簧结构的减震构件，就是针对这类矛盾场景做的结构优化，把两根不同刚度、不同旋向、不同线径的弹簧同轴嵌套装配，两端共用带铰接安装位的端盖，中间设置限位隔套，让两根弹簧既可以独立形变，又不会出现互相卡滞、旋向干涉的问题。

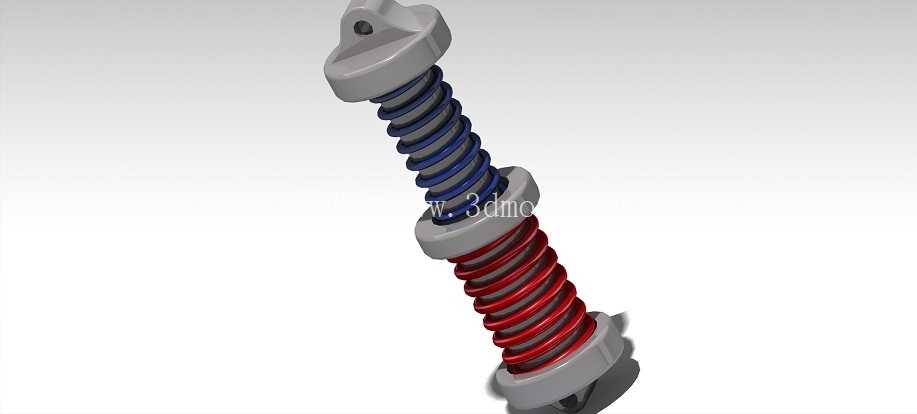

从实际落地的使用场景看，这类结构常被用在小型代步车辆的悬架辅助缓冲、自动化输送线的端部止挡减震、小型工程机械操作室的悬置减震、户外机柜的抗震安装支座这些位置。比如轻型电动非道路车辆的前悬位置，铺装路面行驶时的小幅颠簸，主要由刚度较低的外层红色弹簧承担形变，过滤路面细碎振动，提升驾乘的平顺性；当遇到坑洼路面产生大冲击载荷时，外层弹簧压缩到隔套位置后，内层刚度更高的蓝色弹簧开始介入承力，两根弹簧并联提供更大的支撑刚度，避免减震器直接压并产生硬冲击，同时也能把最大冲击载荷限制在安装基座的承受范围内。

结构设计上，两端的安装端盖都做了单耳铰接结构，铰接孔内预留了衬套安装位，安装时可以通过销轴直接和设备的安装支座连接，不需要额外做焊接或者螺纹紧固，既可以补偿安装时的少量角度偏差，也能避免减震器工作过程中承受径向弯矩，延长弹簧的疲劳寿命。中间的隔套采用耐磨低摩擦的工程塑料材质，内外圈分别和两根弹簧的端部贴合，既起到两根弹簧的径向定位作用，避免弹簧受压时出现径向窜动互相摩擦，也能在大载荷下作为弹簧形变的硬限位，防止弹簧超过极限压缩量出现永久塑性变形。端盖和弹簧接触的位置做了弹簧座定位槽，弹簧端部的磨平圈可以完全卡入槽内，工作过程中不会出现弹簧端部位移、弹出的问题。

安装边界方面，这款减震构件的整体安装长度适配常规小型减震位的安装空间，两端铰接孔的中心距在自由状态下满足多数轻型设备的悬置安装尺寸要求，最大压缩行程控制在弹簧总长度的35%以内，避免弹簧并圈失效。径向尺寸上，因为采用同轴嵌套结构，整体外径比同刚度的单弹簧结构缩小近30%，在安装空间局促的位置也能布置。安装时需要注意，两端铰接位的销轴轴线要保持平行，避免构件工作时出现侧向偏载，同时要预留足够的形变空间，保证弹簧压缩过程中不会和周边的管线、结构件发生剐蹭。

从受力逻辑看，双弹簧的刚度匹配是设计核心，外层弹簧刚度较低，优先承担小载荷下的形变，保证高频微振的过滤效果；内层弹簧刚度更高，在大载荷下介入，提供足够的支撑力，两者的刚度比根据实际使用场景的载荷区间调整，既可以覆盖日常小幅振动的减震需求，也能应对偶发的大冲击载荷缓冲。和传统单弹簧减震结构相比，这种同轴嵌套的双弹簧结构不需要额外增加阻尼器就能实现变刚度缓冲效果，结构更简单，维护成本更低，在对成本敏感、安装空间有限的减震场景下有很强的适配性。日常使用过程中，只需要定期检查铰接位的衬套磨损情况、弹簧表面是否有裂纹或者塑性变形，不需要做复杂的保养维护，适合在户外、多尘等复杂工况下长期使用。
