适配智能电视的Mini-ITX亚克力机箱结构设计

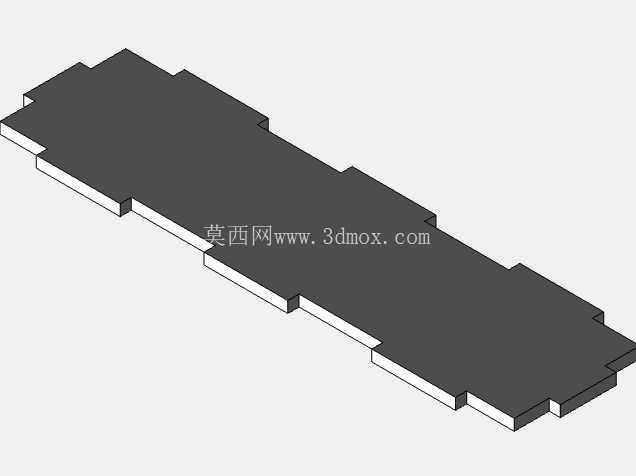

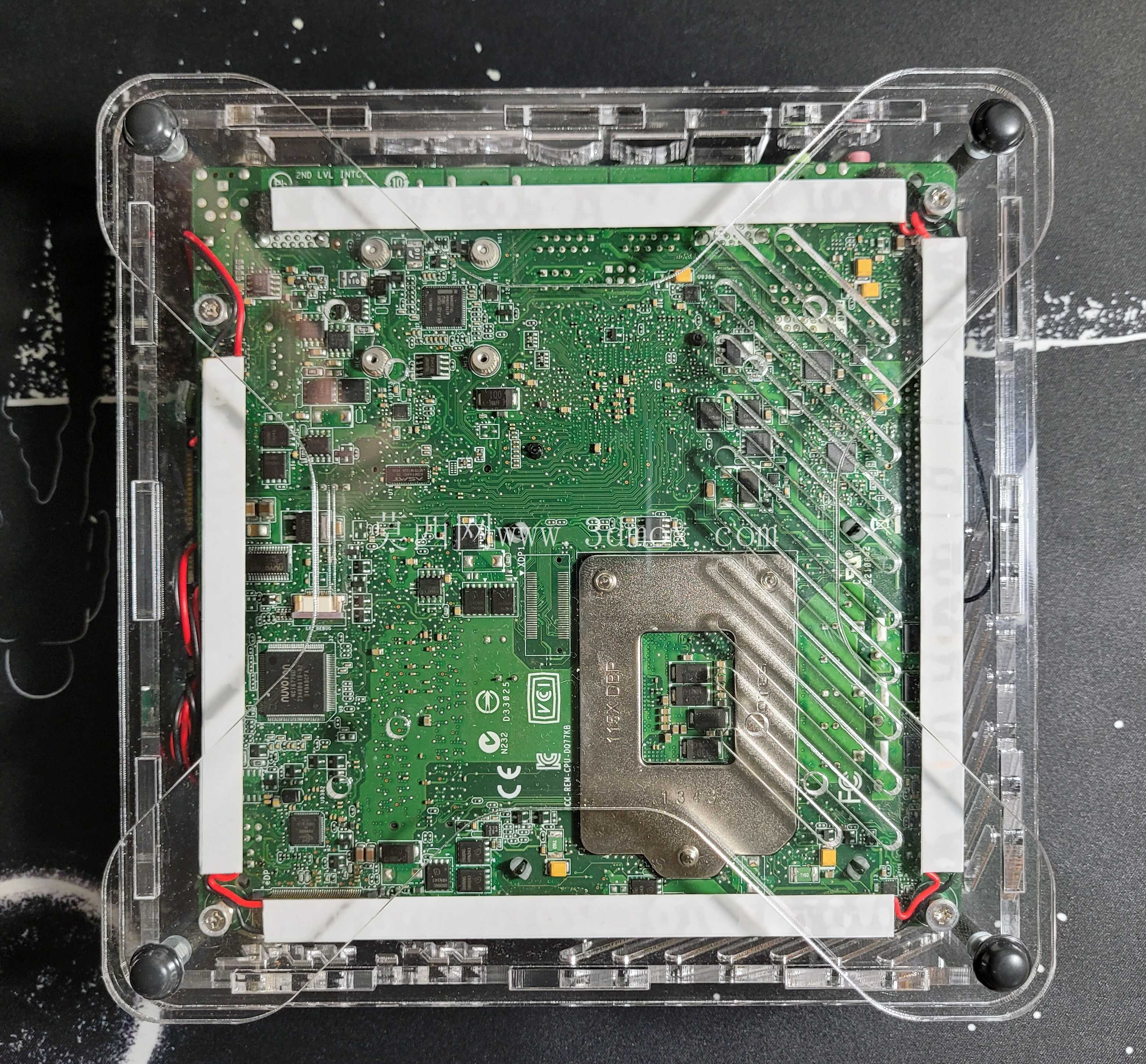

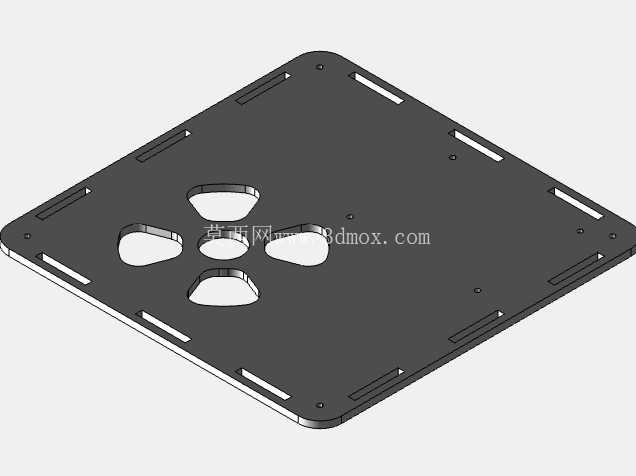

这款Mini-ITX规格的PC机箱，最初的设计出发点是为紧凑型智能电视配套打造专用计算载体，解决常规台式主机体积过大、无法与电视安装场景适配的痛点，实际落地后也可覆盖小型办公主机、家庭影音服务器、嵌入式工控终端等多类使用场景。在结构设计阶段，首先锁定了18V直流供电的Mini-ITX主板适配边界，以DQ77KB这类薄型ITX主板为安装基准，确定机箱内部的容置空间，避免出现主板安装干涉、接口对位偏差的问题。材质选用4mm厚度的亚克力板材，所有板材的切割路径都针对激光切割工艺做了优化，将拼接公差控制在0.2mm以内，既保证亚克力板材切割后边缘无明显毛刺、无需二次打磨处理，也能让各板件之间实现免胶卡合拼接，降低组装难度。

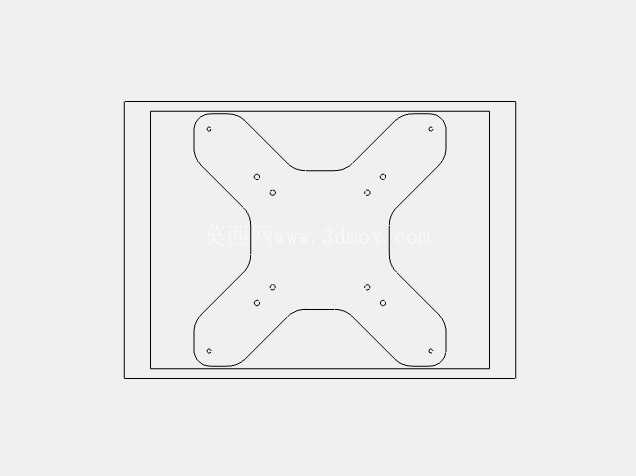

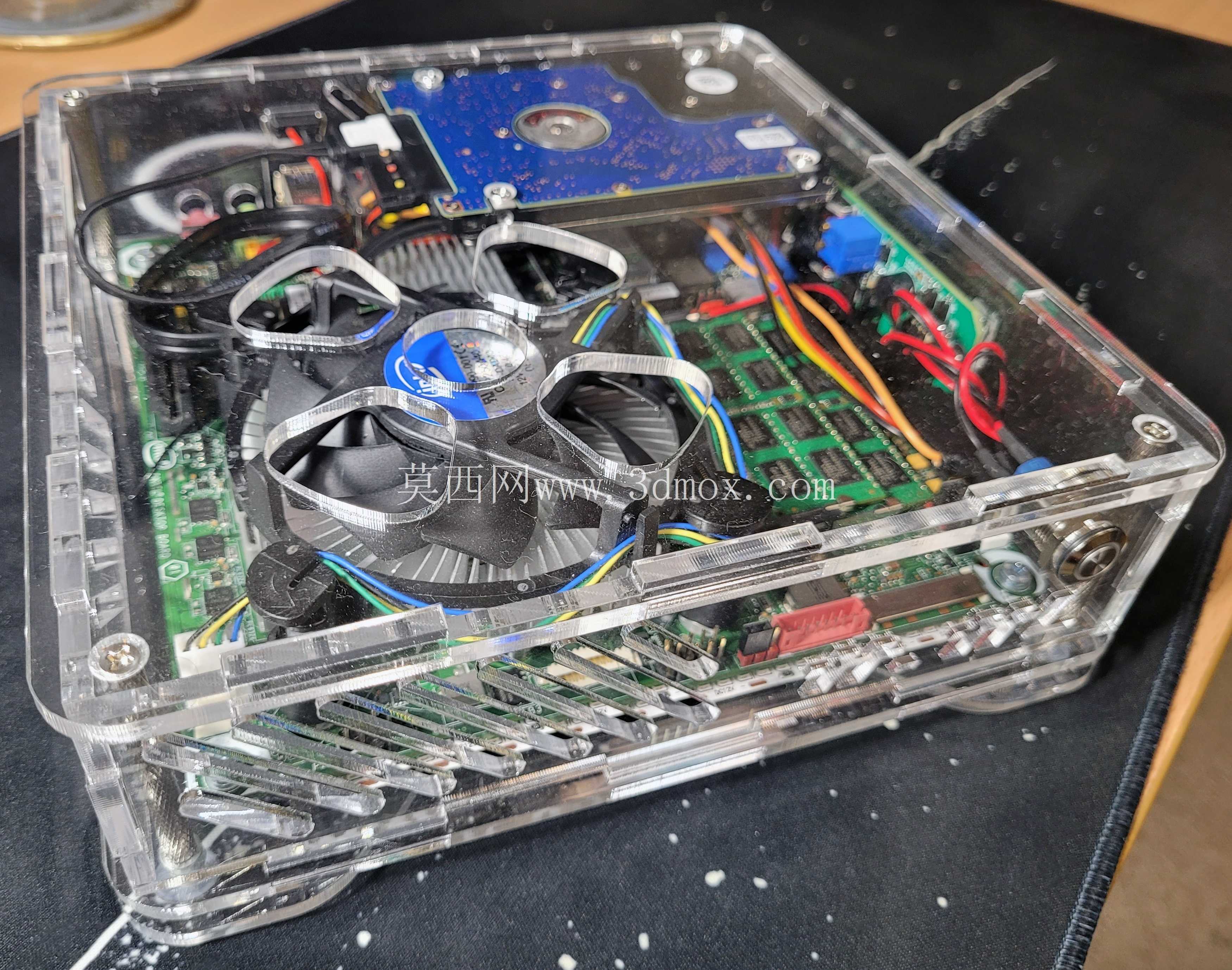

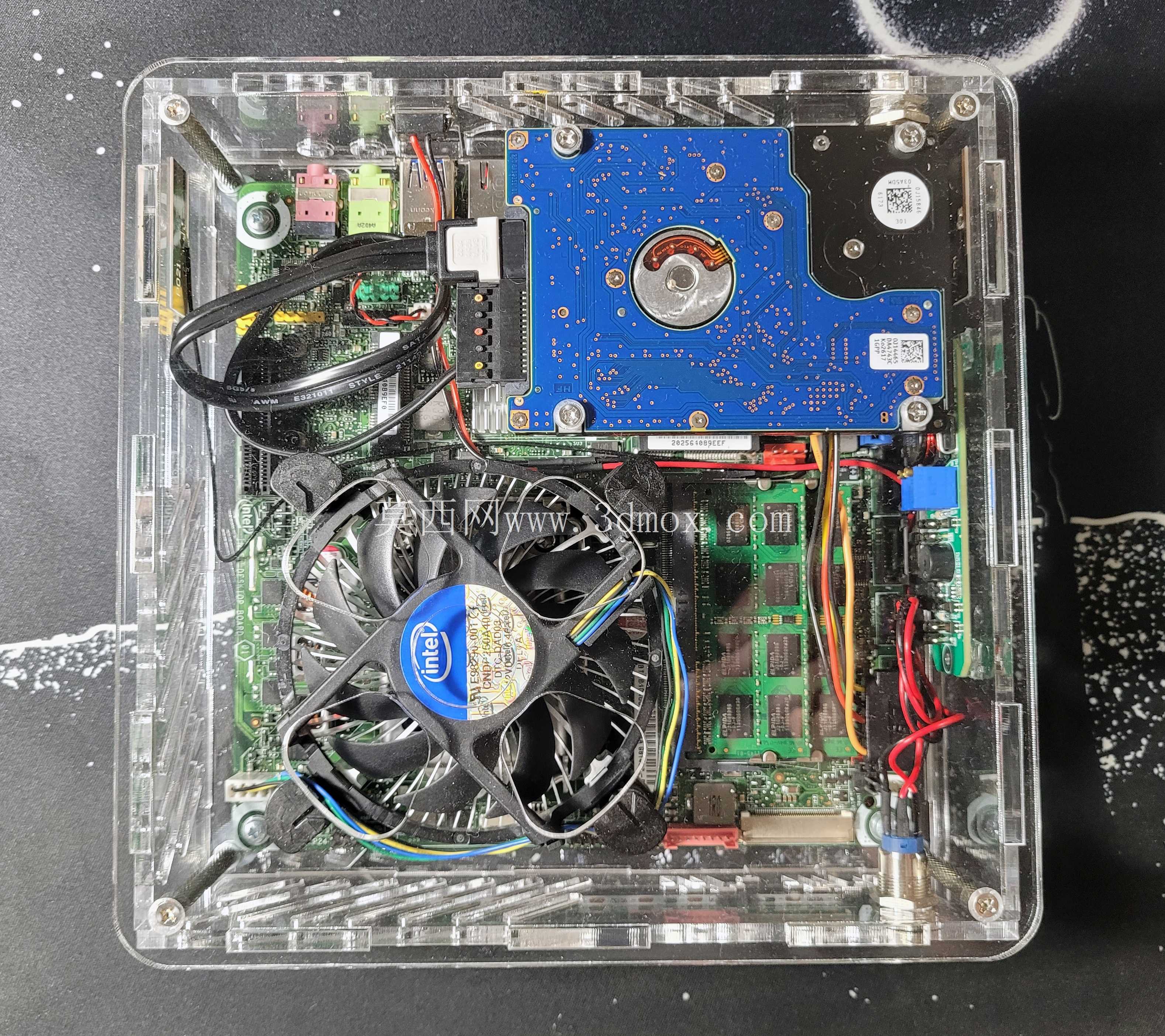

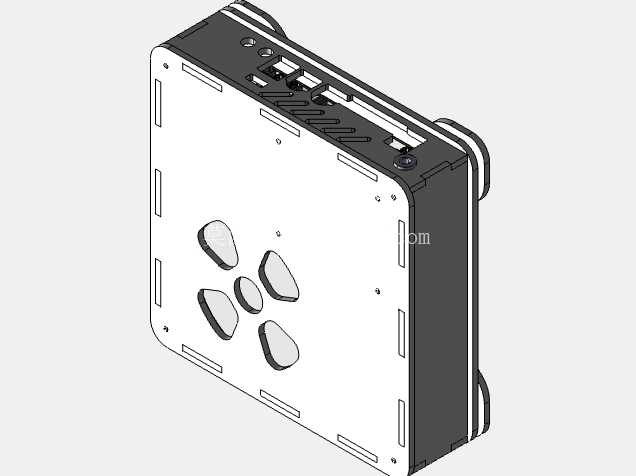

安装兼容性方面，机箱预留了标准VESA安装孔位，同时覆盖75x75mm与100x100mm两种通用VESA安装规格，既可以通过挂架将机箱固定在电视背部，和显示终端整合为一体，减少桌面空间占用；也可以搭配配套的支撑脚垫放置在桌面，作为常规小型台式主机使用。机箱内部预留了2.5英寸存储驱动器的安装位，可兼容常规厚度的SSD或机械硬盘，满足系统存储与影音资料存储的扩容需求。整机的组装紧固件选型做了统一规划，大部分板件连接采用M3x6mm平头螺钉，主板安装位使用M3x5mm支架搭配同规格盘头螺钉固定，亚克力板之间的间距保持则依靠M3x45mm的支撑柱实现，统一紧固件规格可以减少组装时的零件分拣成本，也方便后期维护拆卸。

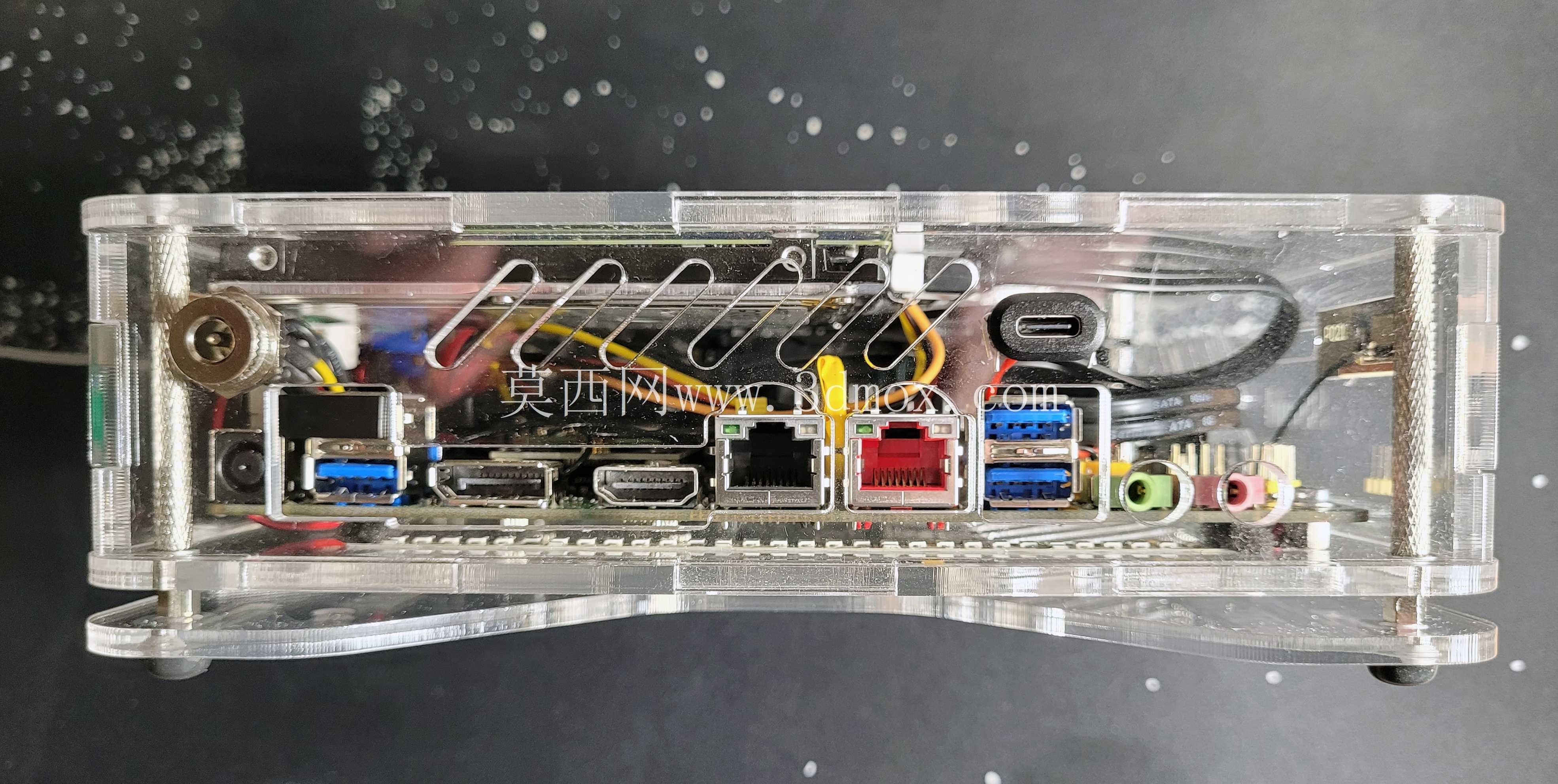

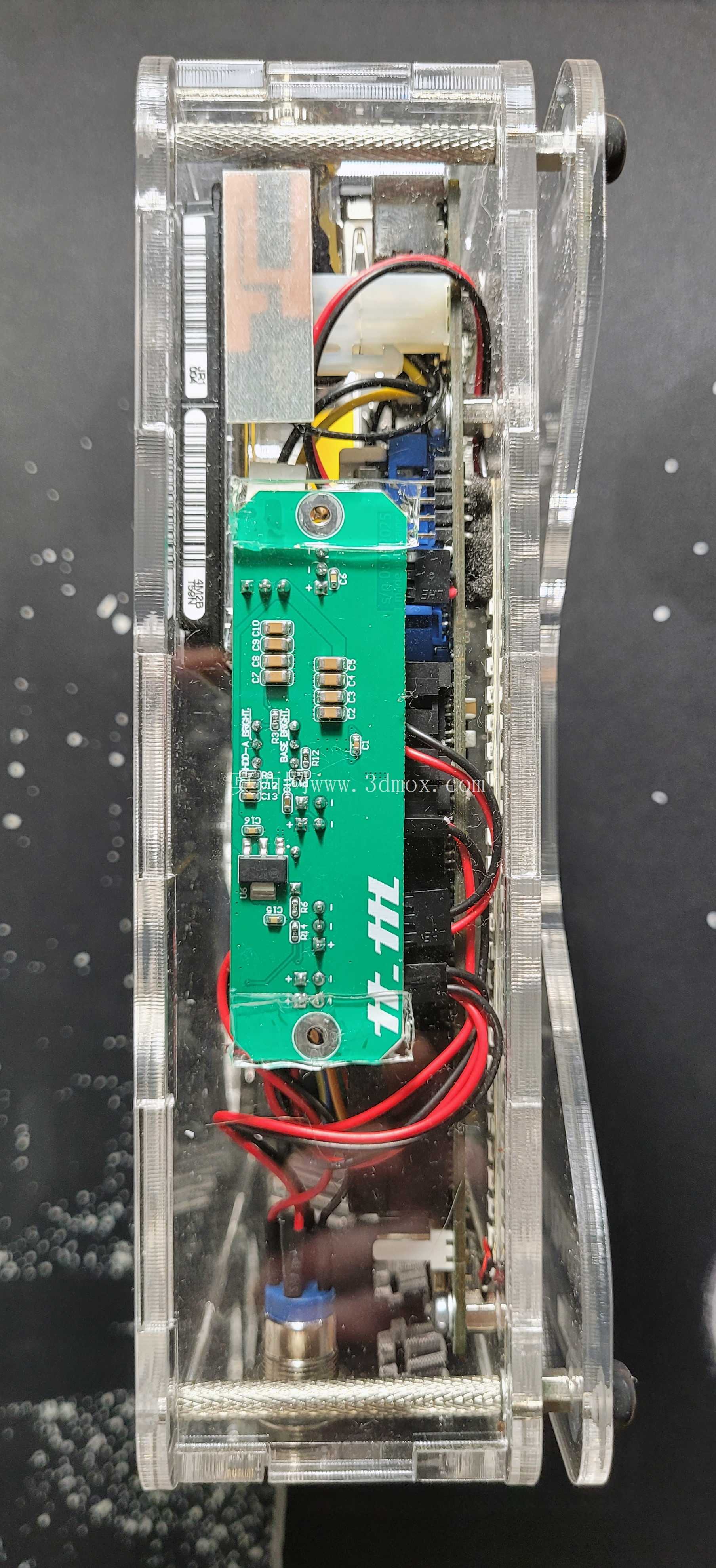

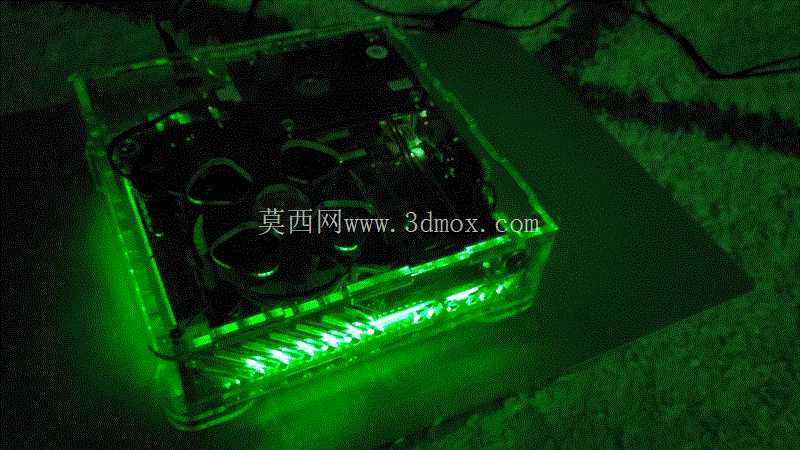

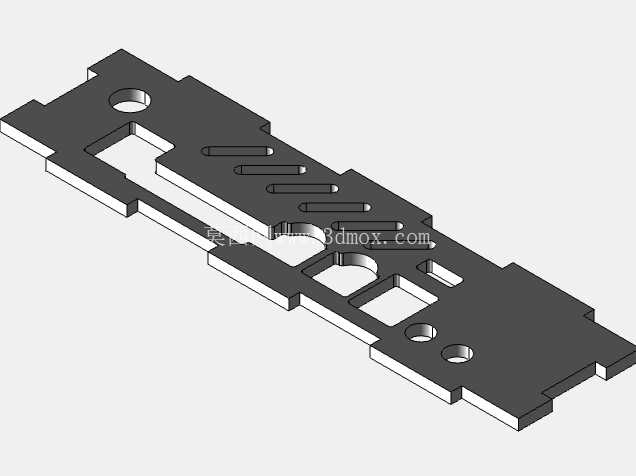

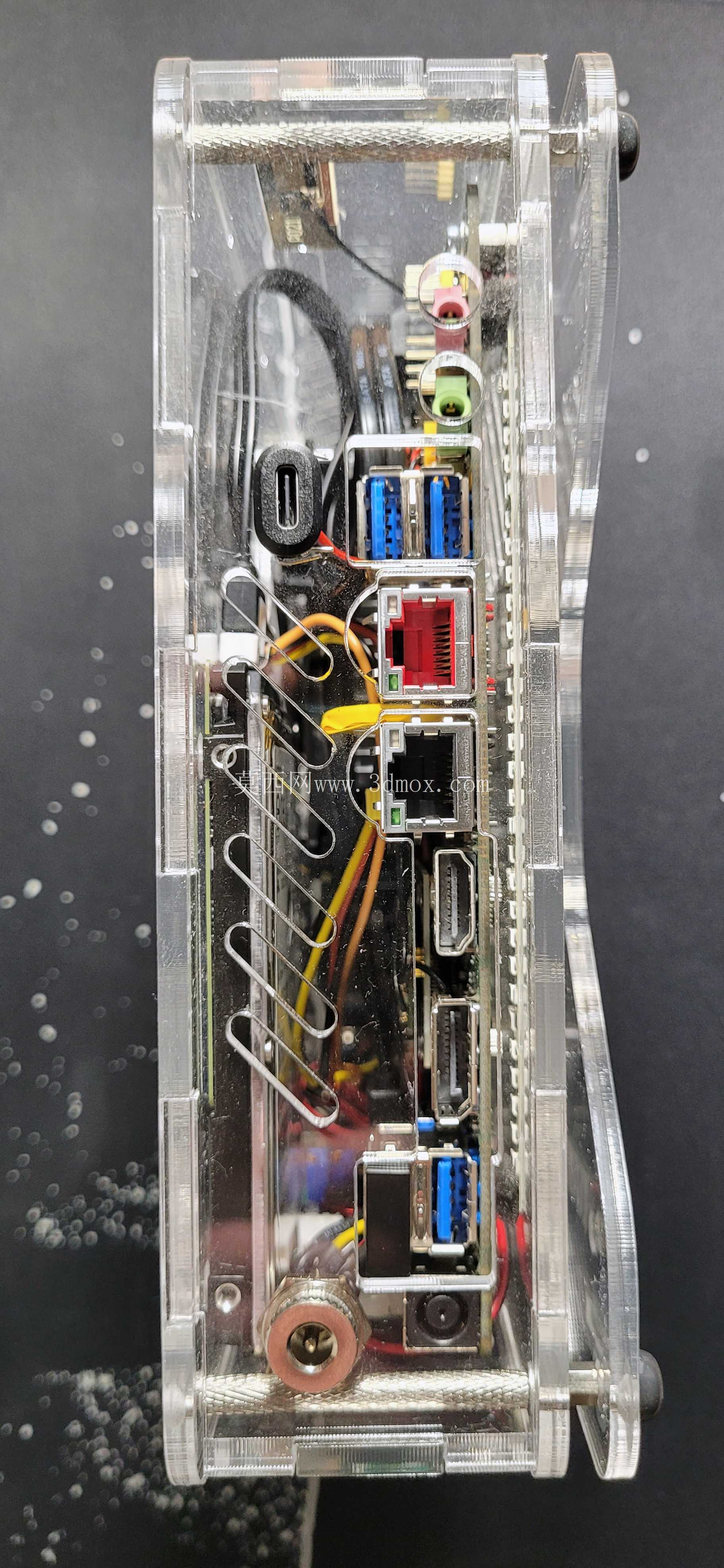

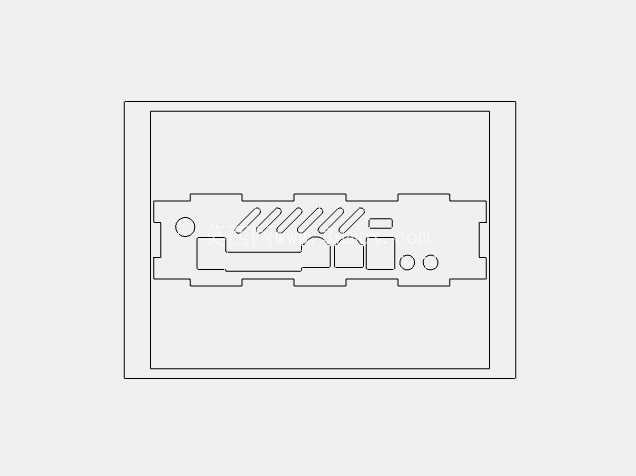

考虑到不同用户选用的ITX主板后置I/O接口布局存在差异，设计时将后置I/O挡板区域做了可调整结构，用户可根据自身主板的接口排布对挡板部分做小幅修改适配，无需重新加工整个机箱壳体。供电部分采用65W笔记本电源适配器作为外部供电输入，机箱内部集成DC-DC转换模块为整个系统供电，同时预留了LED灯带的供电回路，灯带可实现两种工作模式：一是作为HDD活动指示灯，在磁盘读写时呈现闪烁状态；二是作为恒定亮度的环境氛围灯，补充设备周边的光线。机箱还设置了简单的逻辑联动结构，可根据电视的开关状态同步控制PC的启停，减少用户手动操作的步骤。

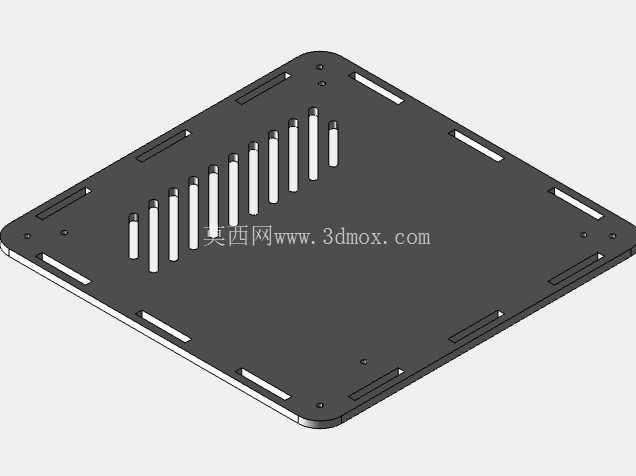

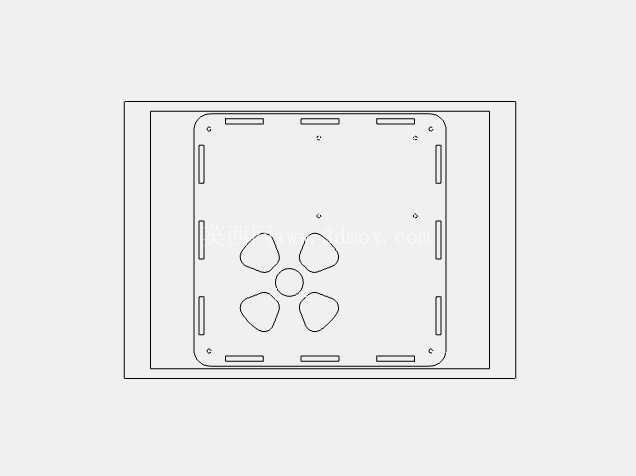

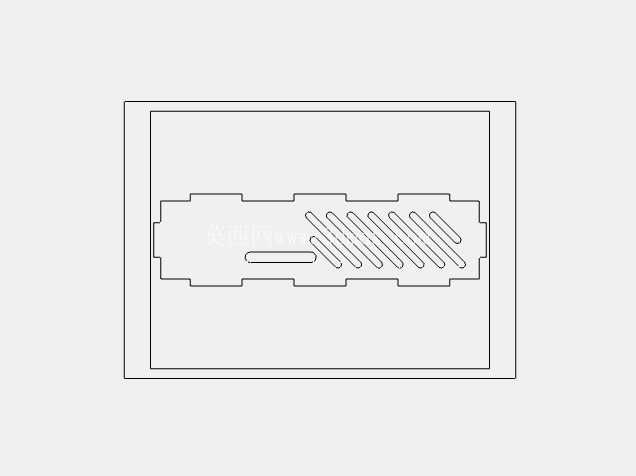

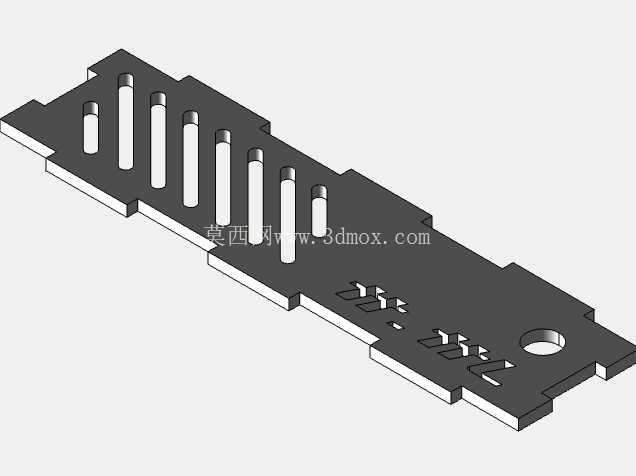

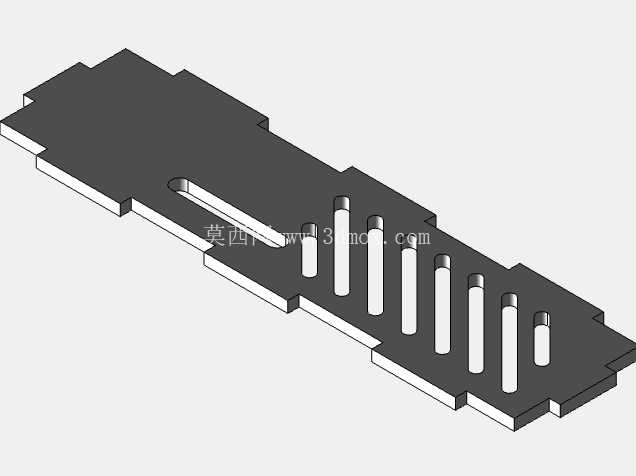

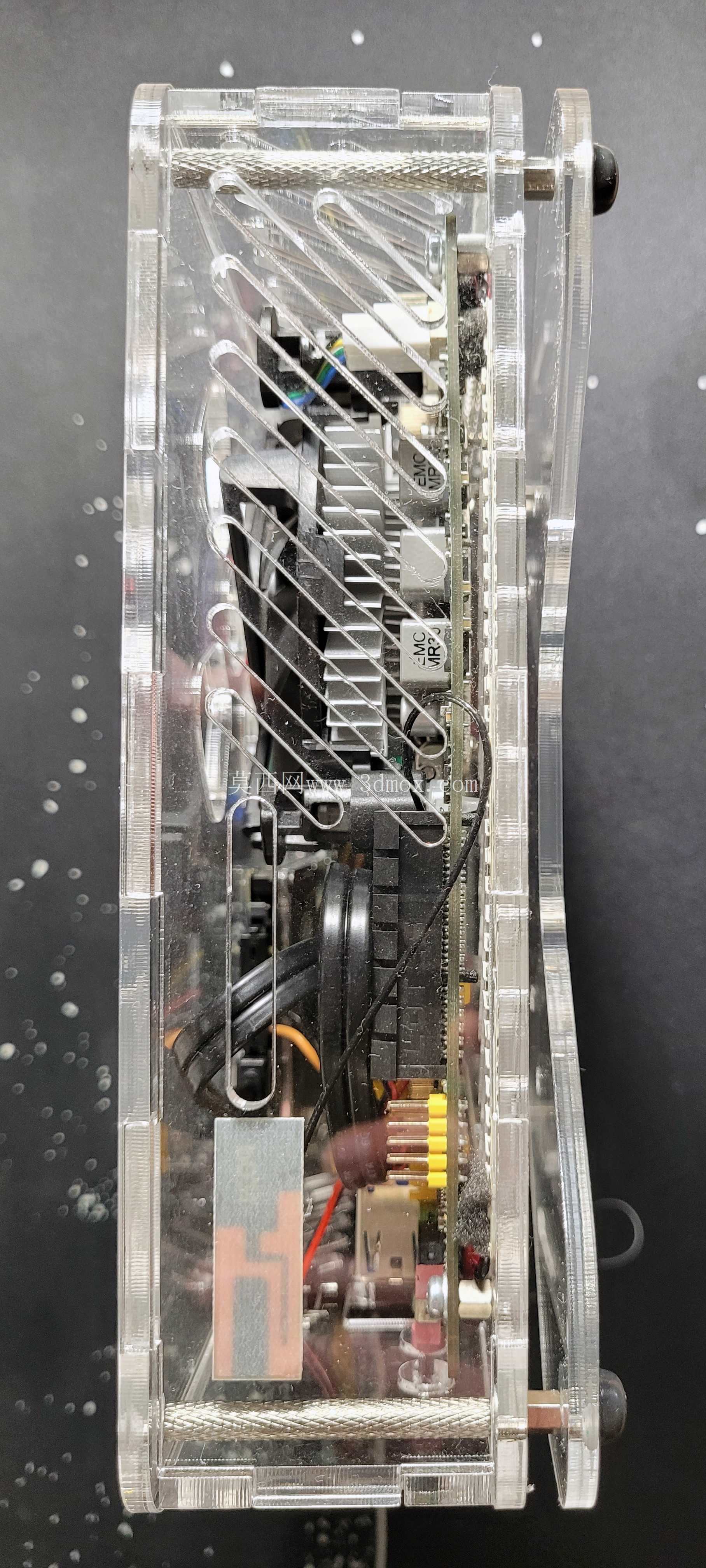

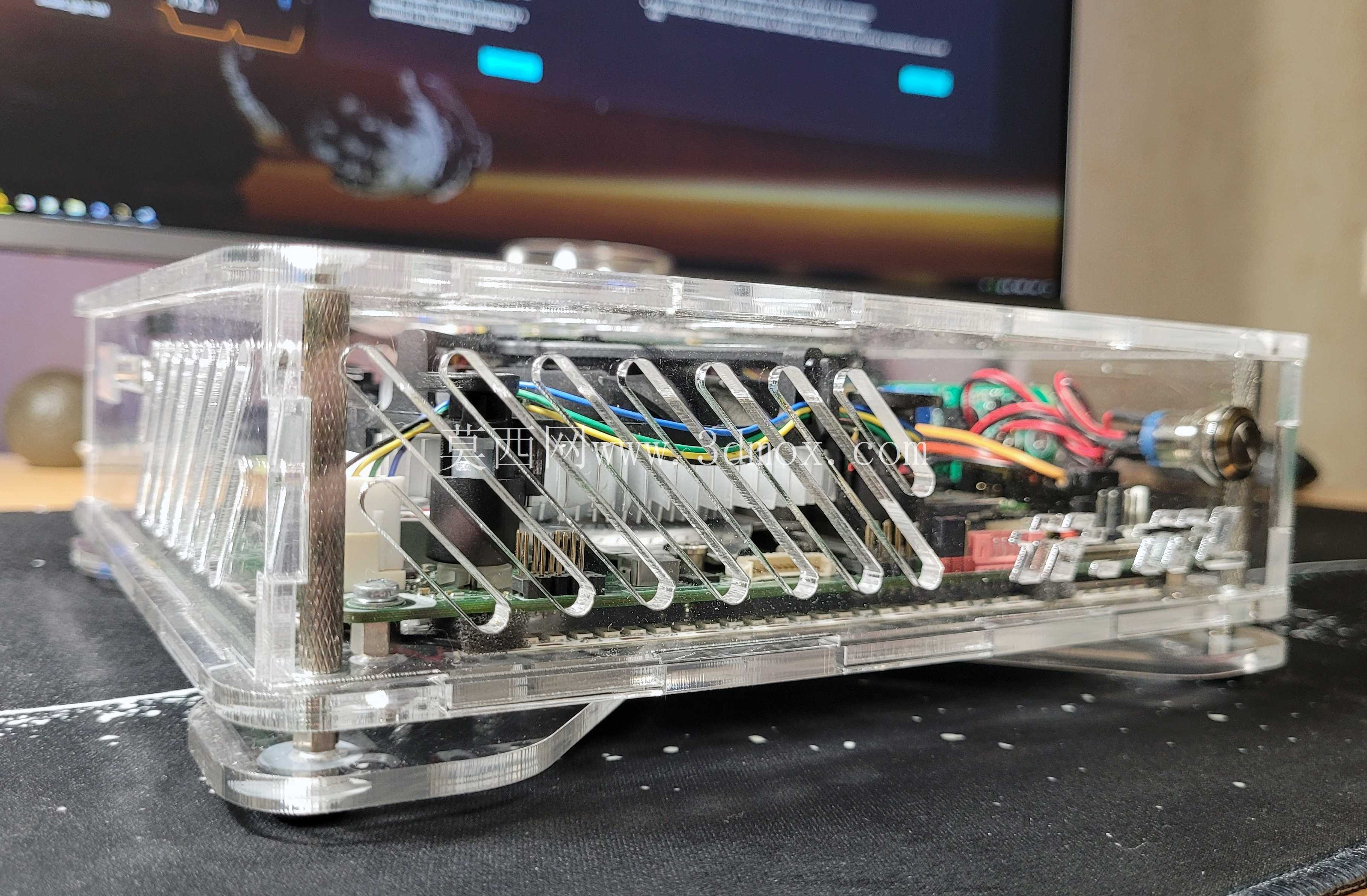

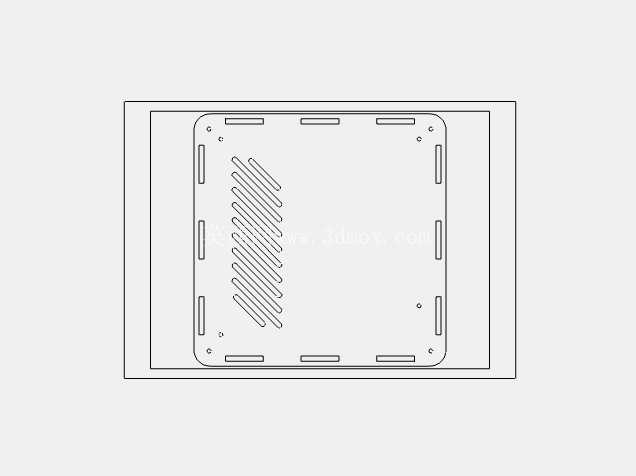

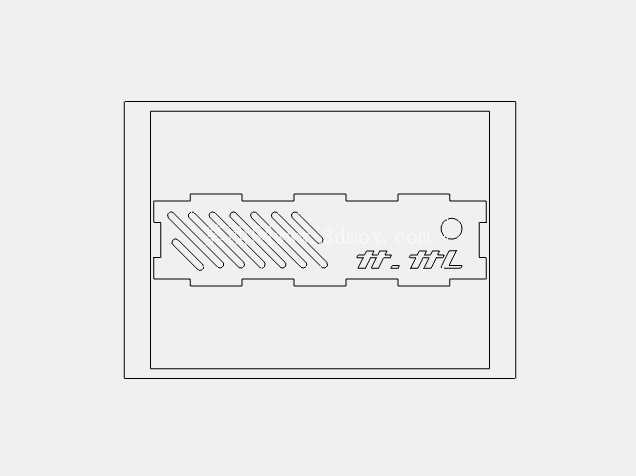

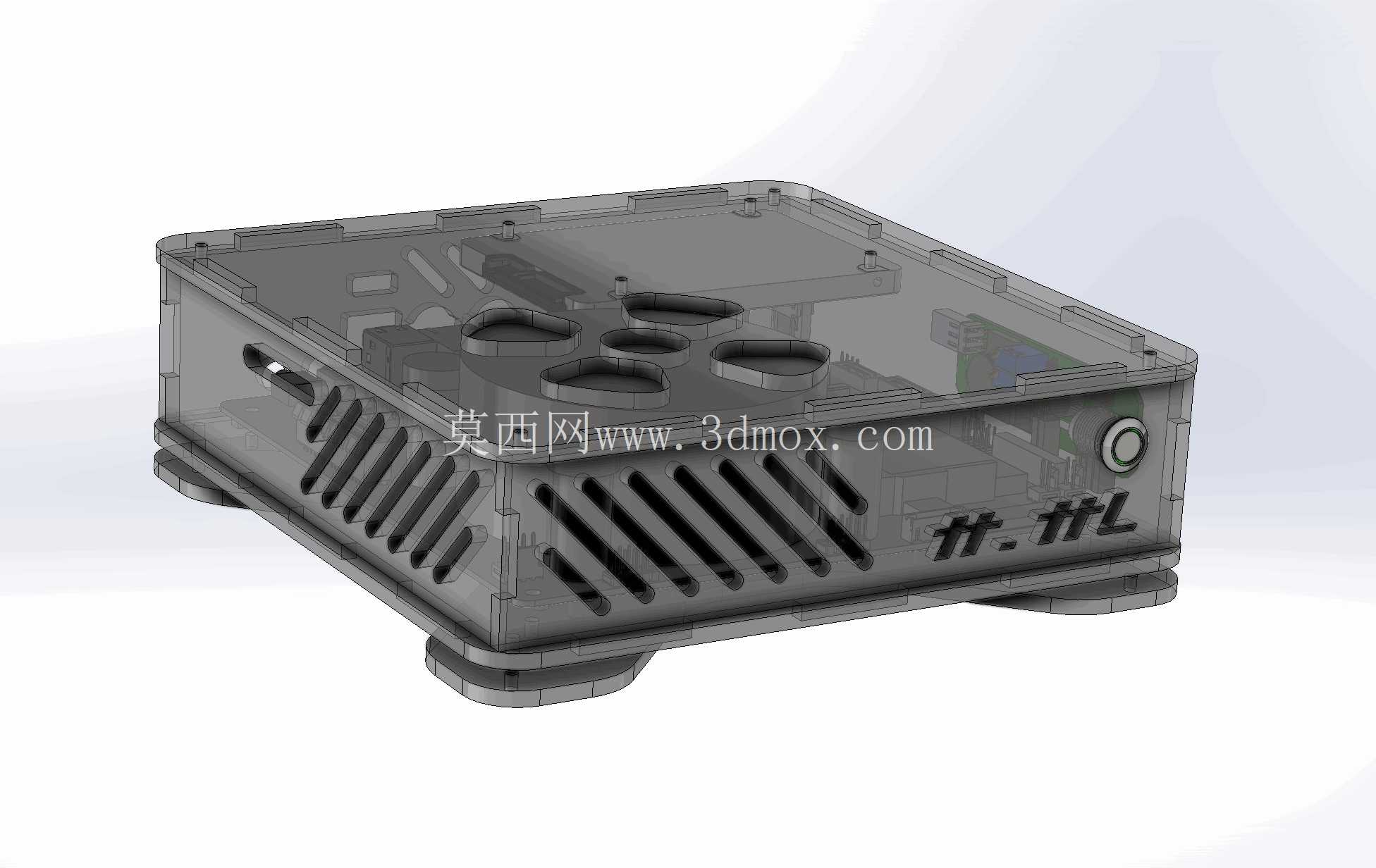

散热结构设计上，机箱侧板开设了阵列式通风槽，通风槽的开孔位置对应主板CPU与供电模块的发热区域，形成自然对流的散热风道，在无额外风扇的被动散热条件下，即可满足65W功耗平台的散热需求，避免风扇运转带来的噪音问题，适配客厅影音场景的静音要求。机箱正面预留了电源按键的安装位，按键位置做了下沉处理，避免日常挪动时误触开机。整个机箱的外形尺寸控制在180x180x60mm的边界内，整体体积不到常规ATX机箱的十分之一，既可以隐藏在电视背部不影响视觉整洁，也可放置在狭窄的电视柜隔层中，适配各类紧凑安装空间。在结构强度验证阶段，针对亚克力板材的受力点做了加厚处理，尤其是VESA挂装的受力部位，增加了局部加强筋结构，避免长期挂装出现板材变形、固定孔开裂的问题，保证长期使用的结构可靠性。
