Foxeer穿越机GPS接收机双天线安装支架

　　这款安装座是针对FPV穿越机装机场景开发的专用固定结构，核心适配Foxeer FoxWhoop 35系列机架的安装孔位，解决小尺寸涵道机外设堆叠时的定位、信号干扰与安装稳固性问题。在小尺寸穿越机的实际装机过程中，GPS模块、ELRS接收机、图传天线这类射频外设的安装位置直接决定设备工作稳定性：如果安装位置过于靠近飞控、电调这类强电磁干扰源，会出现GPS搜星数量不足、接收机信号丢包、图传花屏等问题，直接影响飞行安全；如果外设固定不牢，飞行过程中的高频振动会导致接插件松脱、天线角度偏移，甚至出现外设脱落炸机的风险。

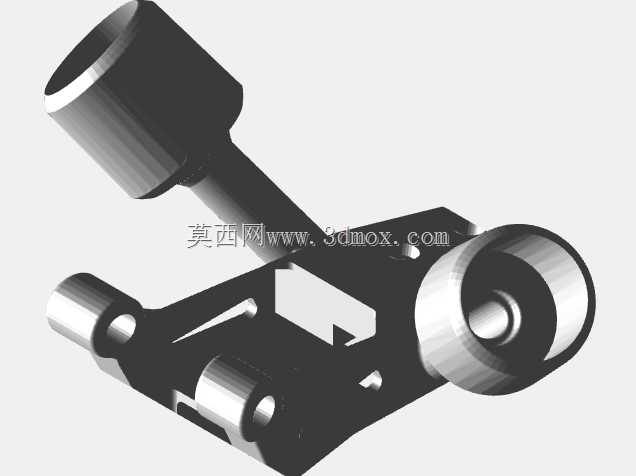

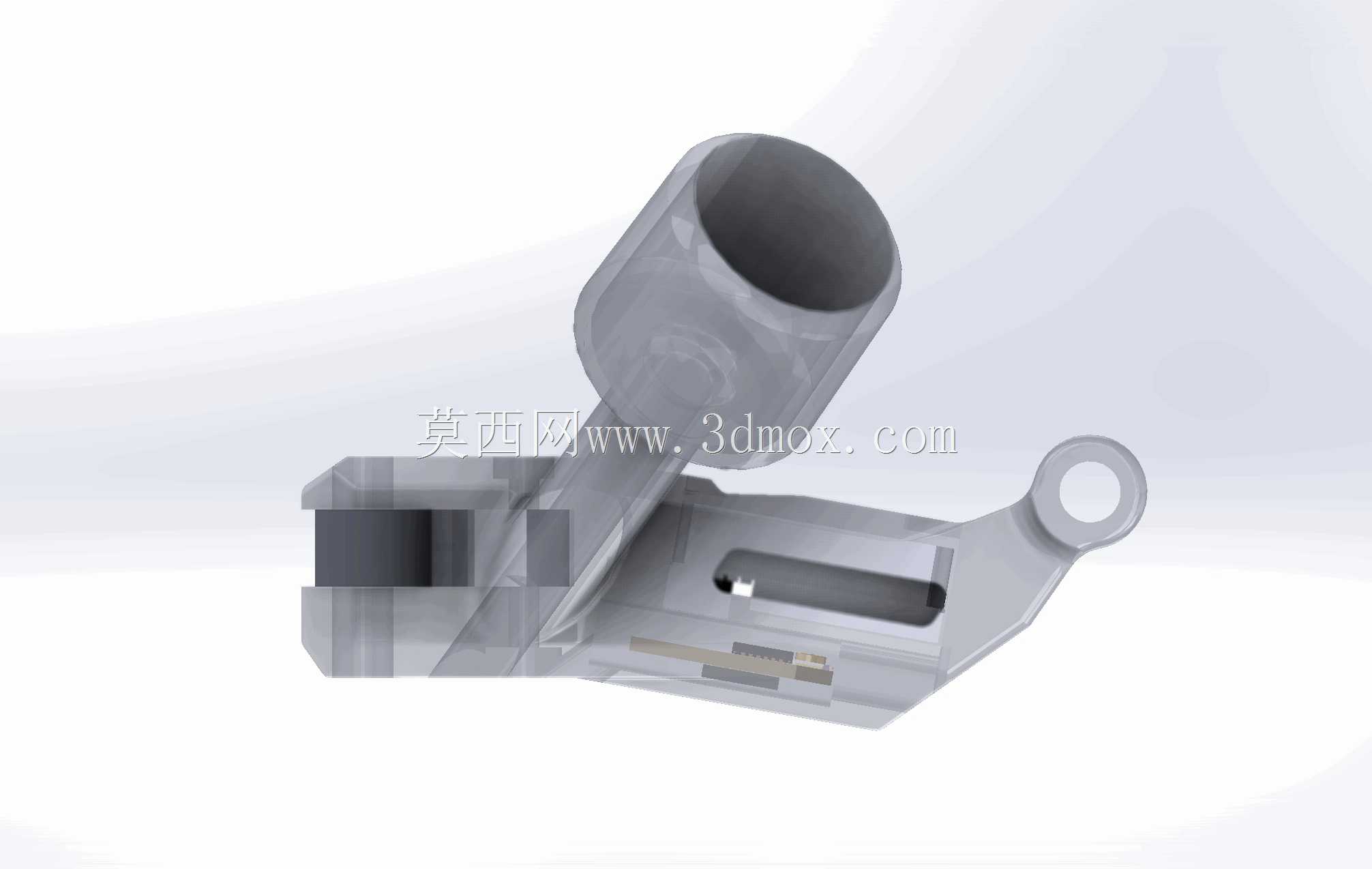

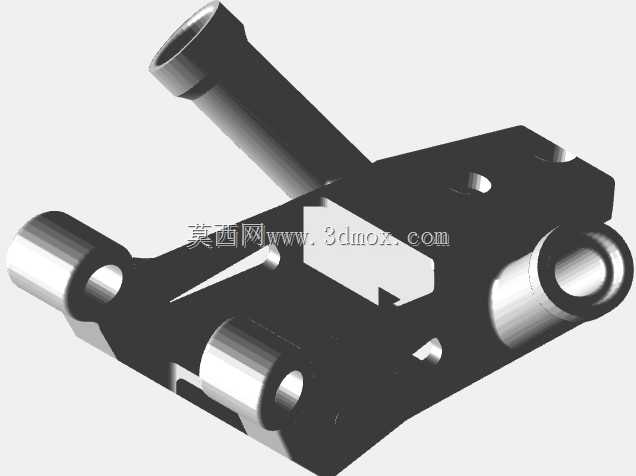

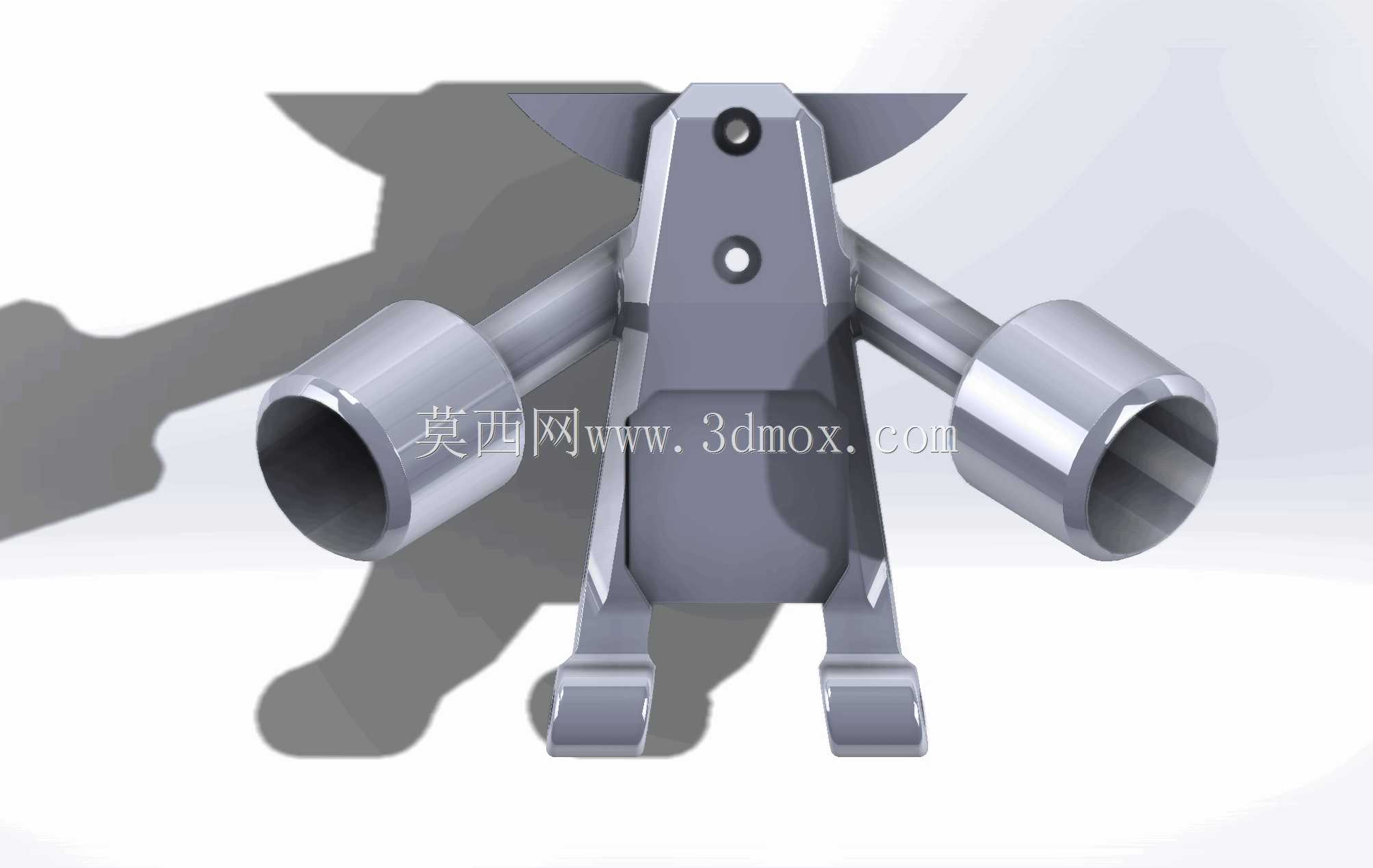

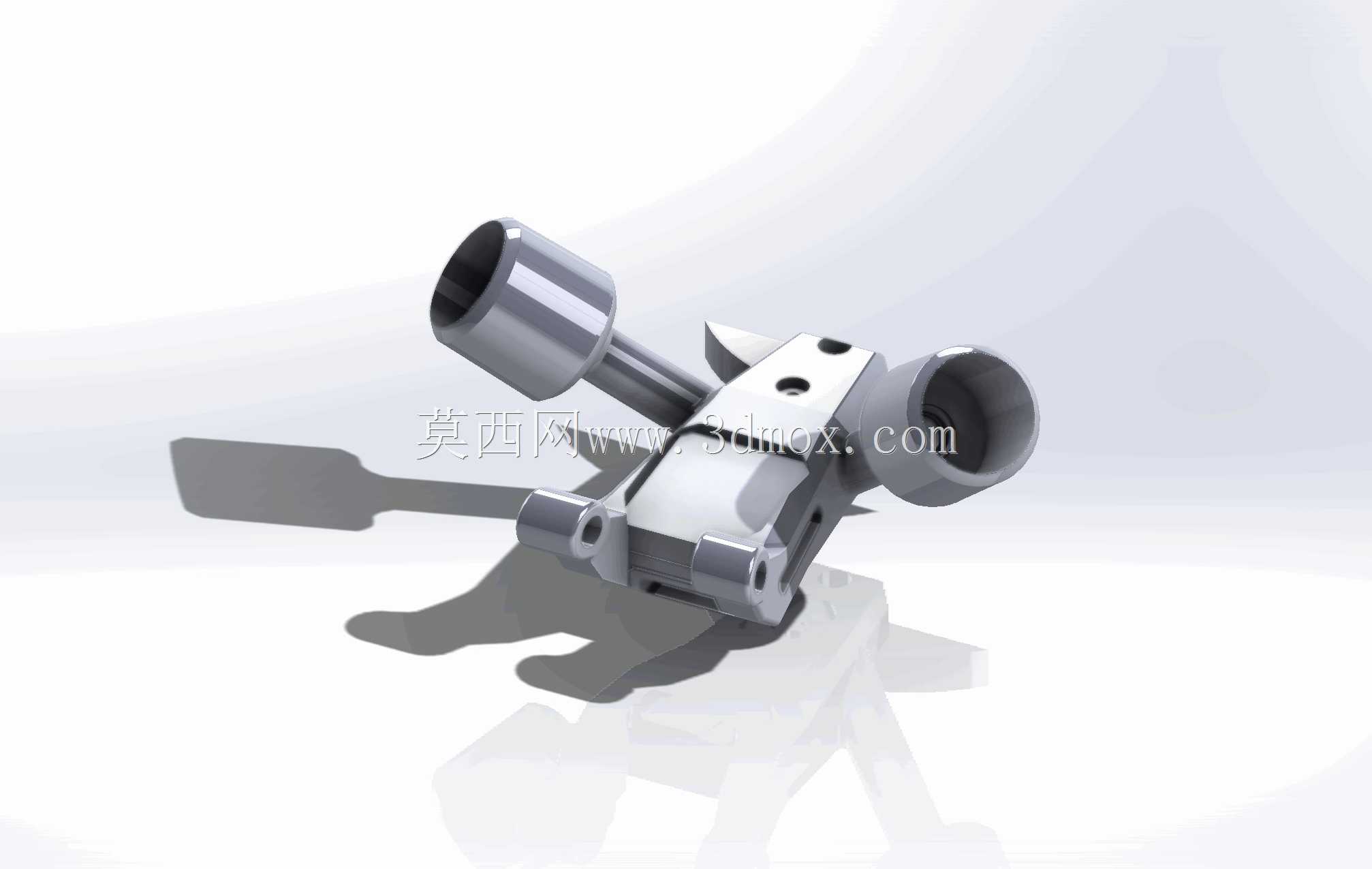

　　这款安装座的设计首先从安装边界入手，整体结构完全贴合FoxWhoop 35机架的顶部安装空间，不会超出机架涵道的外轮廓，避免飞行过程中支架磕碰障碍物，也不会增加额外的风阻影响飞行手感。结构上采用一体化的多安装位设计，可同时固定Foxeer M10Q-180 GPS模块、Radiomaster RP1 ELRS双接收机、Avatar Walksnail Moonlight套件的双天线，三个外设的安装位做了分层错位处理：GPS模块位于支架最高处，保证上方无遮挡，最大化搜星效率；两个ELRS接收机天线呈90度正交布置在支架两侧，保证全方向信号接收无死角；图传天线的安装位做了角度限位，固定在最优辐射角度，避免天线被机架碳板、电池遮挡信号。

　　安装位的连接结构采用螺母预埋设计，不需要在机架上额外打孔，直接利用机架原有预留的M2安装孔位即可完成固定，安装时螺母嵌入支架预设的卡槽内，拧螺丝时不会出现螺母跟转的问题，拆装维护十分方便。支架的壁厚做了针对性优化，在保证结构强度的前提下尽可能做薄，整体重量控制在1.2g以内，不会给3.5寸涵道机带来额外的负载负担，符合轻量化穿越机的装机要求。结构的受力点做了加厚处理，在炸机冲击时能够吸收部分冲击力，避免支架断裂导致外设损坏，同时安装位与外设接触的位置做了0.2mm的间隙预留，可粘贴薄泡棉胶进一步缓冲振动，降低振动对GPS、接收机灵敏度的影响。

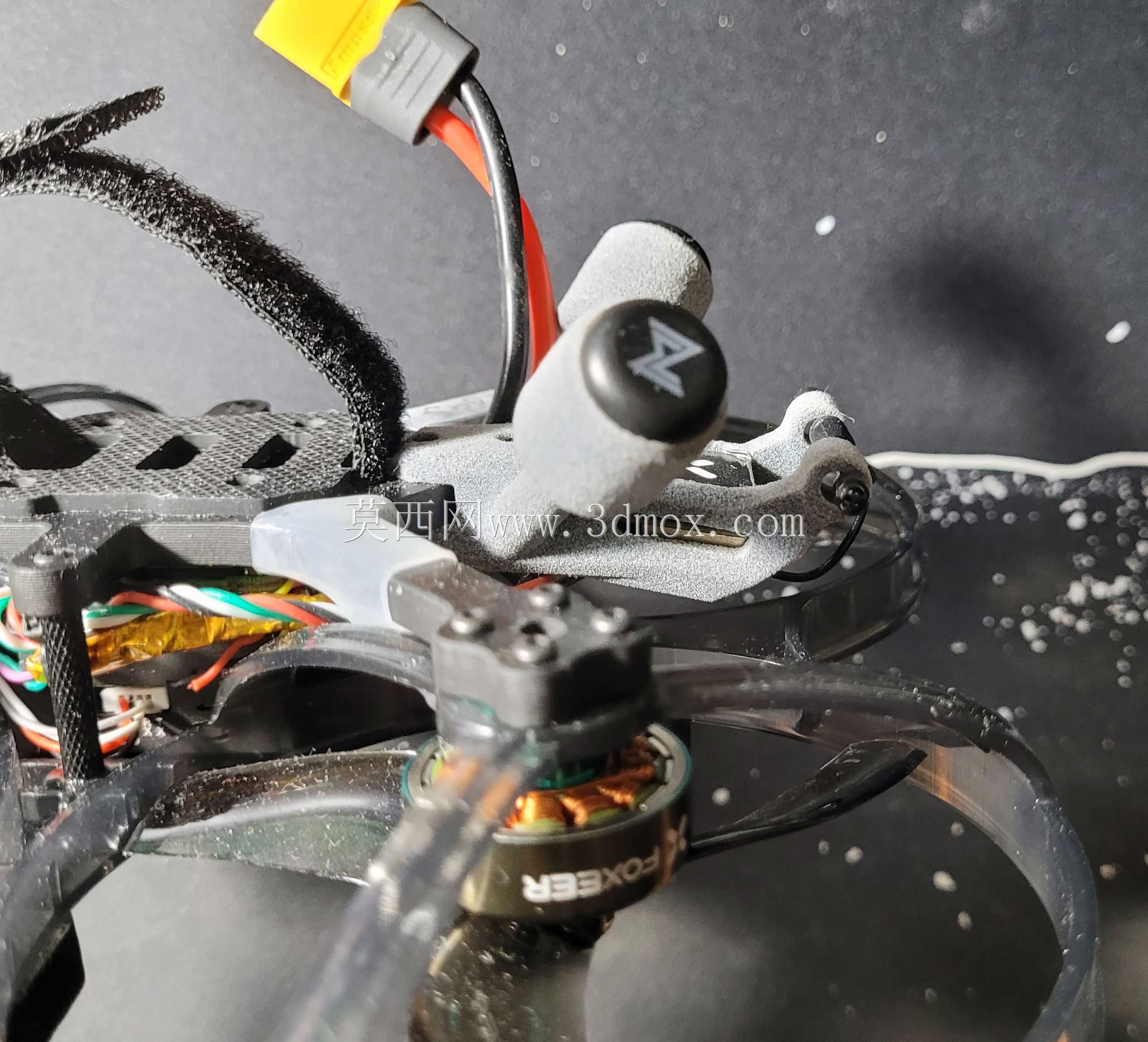

　　实际装机测试中，这款支架可以让M10Q GPS模块的冷启动搜星时间缩短至15秒以内，定点悬停时的水平定位精度控制在0.5m范围内，RP1接收机的有效遥控距离达到原厂标称值，双天线的信号冗余设计在飞行姿态快速变化时也不会出现信号断连，图传天线的固定角度让飞行过程中的信号覆盖更均匀，不会出现特定角度信号骤降的问题。支架的外形做了圆弧过渡处理，没有尖锐的棱角，安装电池、拆装螺旋桨时不会刮伤线材或电池外皮，整体结构没有多余的装饰性设计，所有结构特征都服务于安装固定、信号优化、振动缓冲的实际功能，完全针对小尺寸涵道穿越机的装机痛点设计，不需要用户自行打磨、修改孔位即可完成装配，大幅降低外设安装的调试难度，也避免了用户自行用扎带、双面胶固定外设带来的位置偏移、振动松脱、信号遮挡等问题。
