双端口25Gbps高速PCIe网络适配卡结构

做服务器硬件结构设计快十年，经手的高速板卡类三维建模项目不下百个，这次还原的Mellanox这款25G双口网卡，是数据中心、超算集群、高性能存储节点里用得极多的标准PCIe扩展部件，建模时最先要卡准的就是标准安装边界——全高挡片的安装孔位完全遵循PCIe CEM规范，挡片上的两个SFP28端口开孔位置公差控制在0.1mm以内，避免装机时出现光模块插装卡滞、挡片与机箱机柜安装梁干涉的问题。

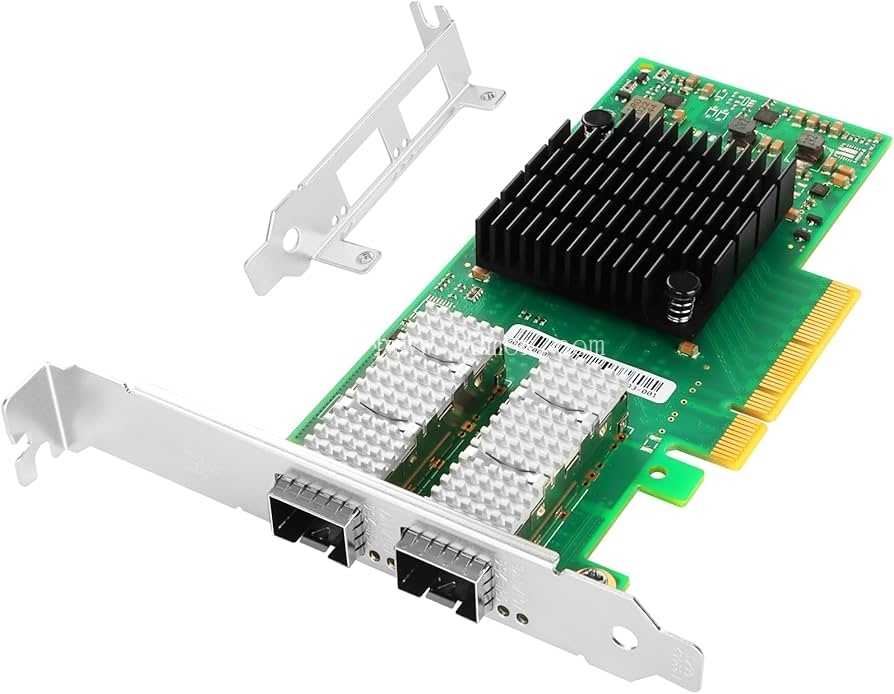

实际项目里选这款网卡的场景非常明确：分布式存储节点需要25G链路做后端存储网络，避免万兆链路在多节点并发读写时出现带宽瓶颈；AI训练集群的节点间RDMA通信，靠这款网卡的ConnectX-4核心实现低延迟数据传输，比普通万兆网卡的端到端延迟低60%以上；还有边缘计算节点的高速上联，双端口可以做链路聚合冗余，单路光纤故障时不会中断业务。建模时特意把挡片做了两种安装形态的结构还原，除了默认的全高挡片，还附带了半高挡片的安装位结构，适配2U机架式服务器、1U半高扩展槽、甚至是工业工控机的薄型机箱安装需求，挡片的折弯角度、固定螺丝柱的高度都按实物测绘还原，不会出现半高挡片装上去后PCB板翘曲的问题。

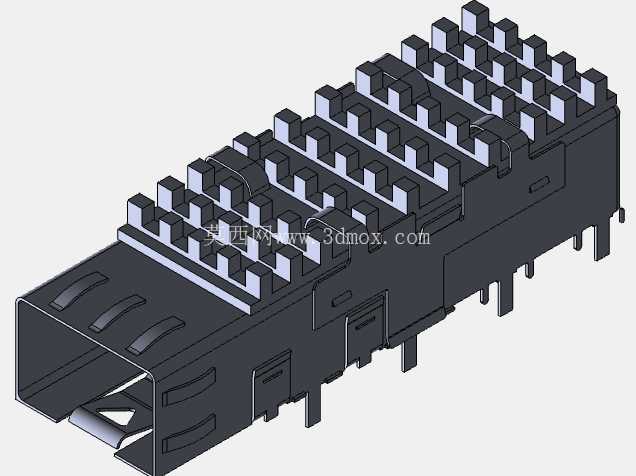

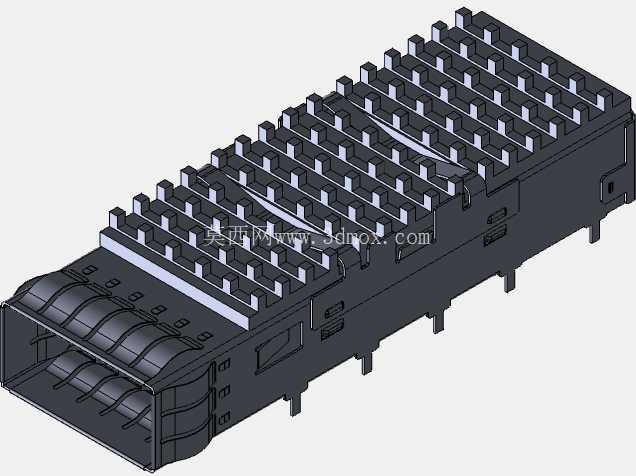

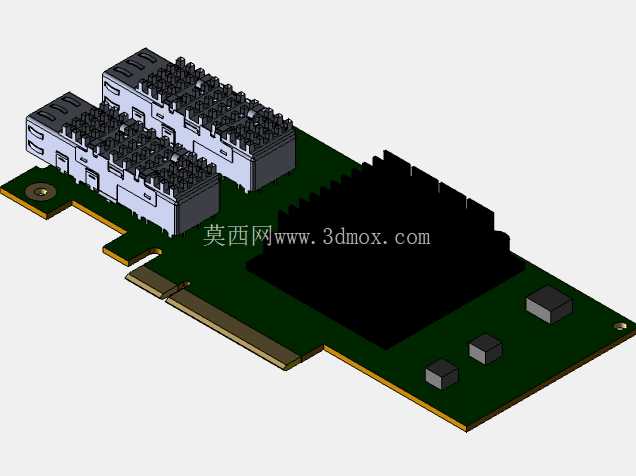

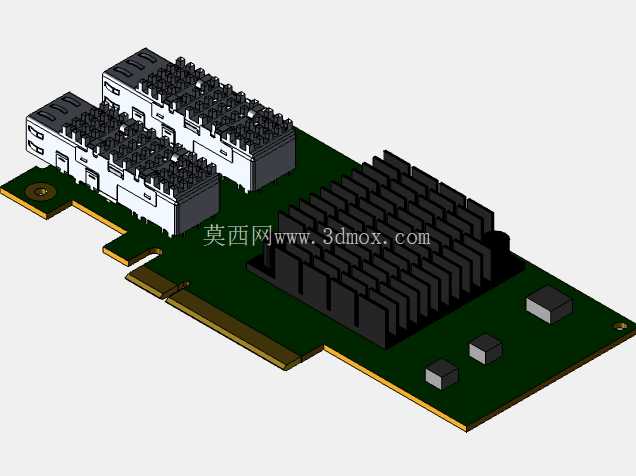

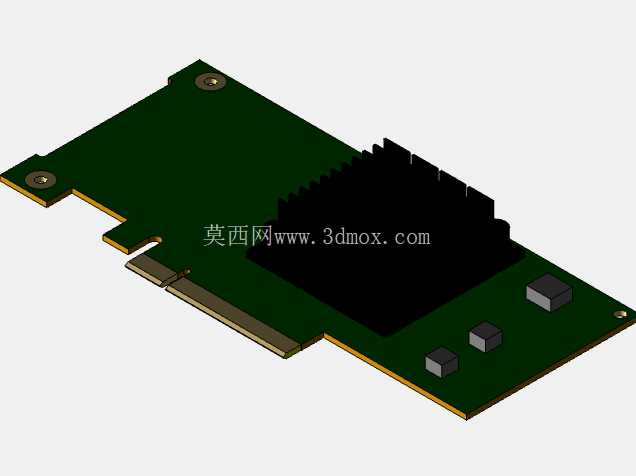

PCB部分的建模没有做过度的细节冗余，但核心结构边界完全还原：板厚1.6mm，金手指部分的长度、缺口位置完全符合PCIe 3.0 x8的插槽规范，插入主板插槽时的配合间隙按0.2mm预留，模拟实际装机的插拔行程不会出现卡滞。板上的主散热片是压铸铝材质的鳍片结构，建模时还原了鳍片的间距、高度，以及底部与主芯片接触的导热垫安装位，散热片的固定卡扣结构也做了还原，实际装配时卡扣卡在PCB的预留孔位上，不需要螺丝固定，拆装非常方便。两个SFP28端口的金属屏蔽罩结构完全按实物测绘，端口内的弹片位置、光模块插入的导向槽都做了结构体现，能模拟光模块插装时的配合状态，做整机结构校验时可以直接检查光模块插入后是否会和机箱内部的走线、其他扩展卡干涉。

板上的电容、接口芯片、电源模块这些元器件，建模时只保留了外形轮廓和安装高度，没有做内部引脚的细节还原，毕竟做整机结构设计时，只需要确认元器件的最高高度是否会和机箱导风罩、相邻扩展卡产生空间干涉就足够，过度的细节反而会增加模型的数据量，影响大型装配体的打开速度。网卡尾部的定位缺口、板上的安装固定孔位都按标准PCIe板卡的规范设置，在服务器机箱里安装时，尾部的塑料定位柱会卡入机箱的对应卡槽，配合挡片的两颗固定螺丝，完全避免板卡长期使用后出现松动、金手指接触不良的问题。

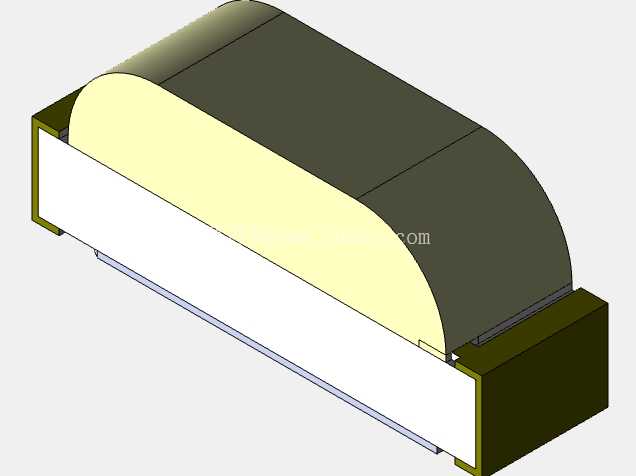

实际做结构验证时，这款网卡的散热片高度是21mm，在1U机箱里安装时，上方的导风罩需要预留至少2mm的间隙，避免散热鳍片被导风罩压住导致芯片散热不良；双端口的SFP28接口伸出挡片的长度是12mm，常规的LC双芯光纤跳线插上去后，弯折半径不会碰到机箱前面板的理线架。建模时还特意还原了板上的LED指示灯导光柱结构，指示灯在端口下方，导光柱把板上的贴片LED光线导出到挡片位置，运维人员在机房里不用拆机箱就能通过灯色判断端口的链路状态、传输速率，这个细节很多简化模型都会忽略，但做整机前面板布局时，导光柱的位置直接影响前面板指示灯开孔的定位，必须准确还原。

从结构设计的角度看，这款网卡的布局非常成熟：主芯片放在PCB中部靠上的位置，散热片的重心正好在板卡的中心线上，不会因为长期震动导致PCB板弯曲；两个SFP28端口放在挡片侧，信号走线从芯片到端口的长度最短，减少高速信号的传输损耗；电源模块放在PCB靠近金手指的一侧，供电线路最短，减少供电压降。建模时把这些布局的结构边界都做了准确还原，不管是做服务器整机的结构装配校验，还是做板卡散热风道的仿真分析，这个模型都能直接复用，不需要再二次调整安装尺寸。
