FPV穿越机双天线GPS接收机安装固定座

　　在FPV穿越机装机调试的实际作业中，飞控外设的安装固定一直是影响整机可靠性与信号表现的核心环节，尤其是Foxwhoop 35这类三寸涵道机型，机架内部空间紧凑，飞控、电调、图传堆叠后剩余的安装余量极小，GPS与ELRS接收机的天线如果没有可靠的固定点位，飞行中受气流冲击、机体震动影响出现移位，轻则导致信号接收灵敏度下降、RSSI值波动，重则触发GPS失锁、遥控断连引发炸机事故，这款定制安装座正是针对这类装机痛点开发的专用结构件。

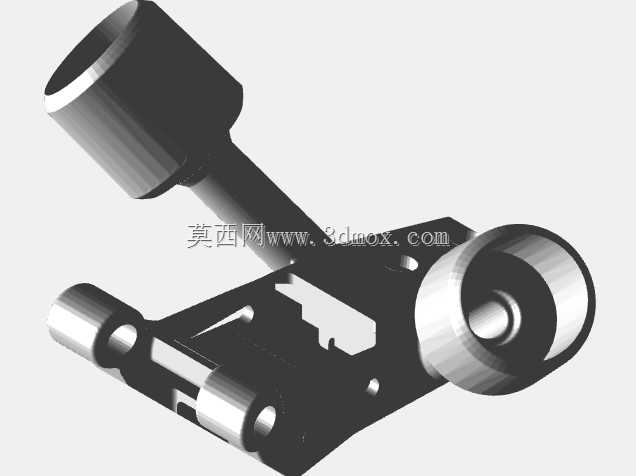

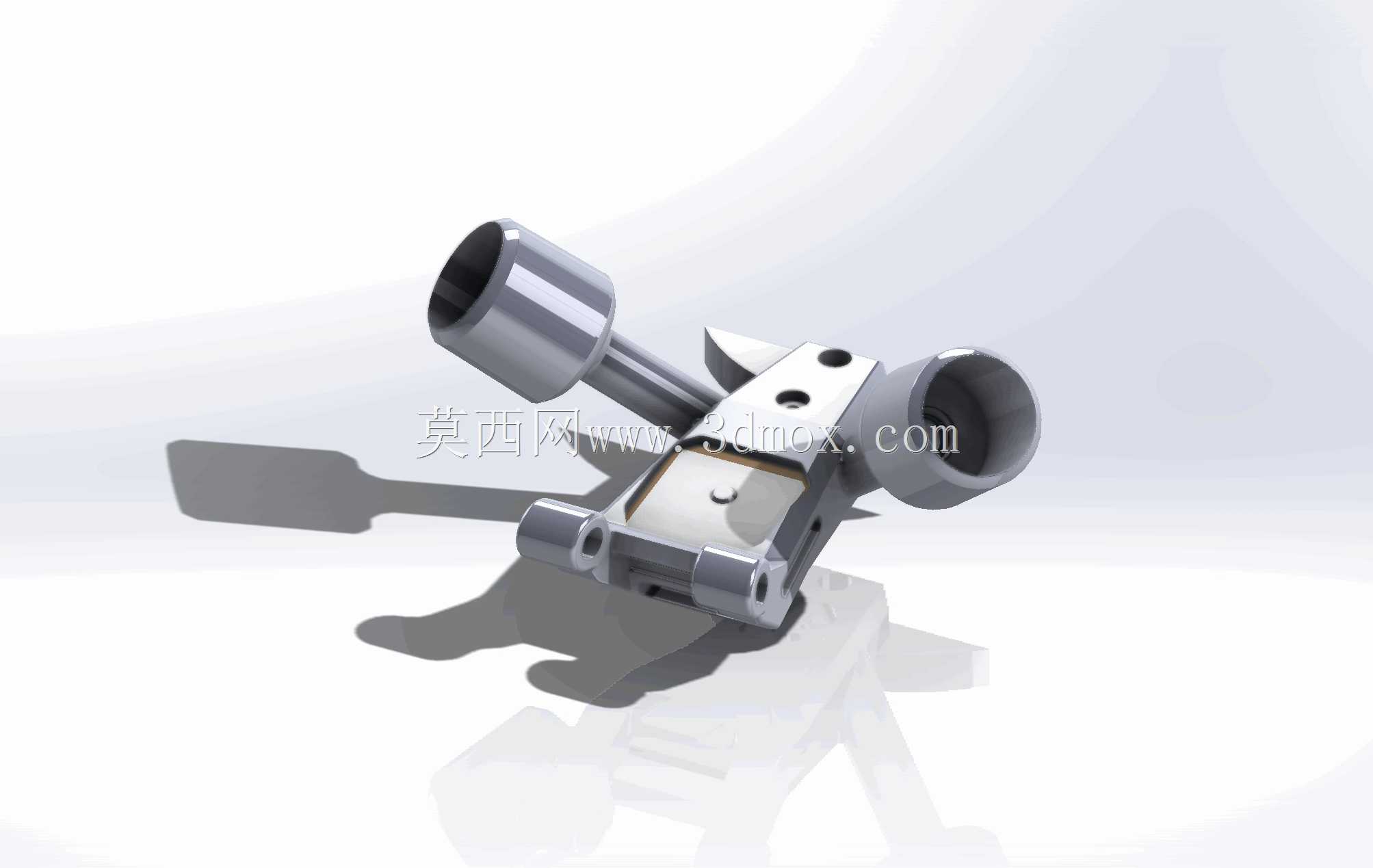

　　从实际装机场景来看，该安装座适配Foxwhoop 35机架的顶部安装位，整体结构采用一体化成型设计，预留了Walksnail WS-M181 GPS模块与Radiomaster RP1 ELRS接收机的双天线固定槽位，两个天线安装孔位呈对称斜向布置，角度经过反复装机验证，既避开了图传天线的信号遮挡区域，也不会超出涵道机的外轮廓边界，避免飞行中天线剐蹭障碍物。结构设计阶段针对TPU 95A与98A两种常用柔性打印耗材做了壁厚优化，主体支撑壁厚控制在1.8mm，天线卡槽位置做了0.2mm的过盈配合余量，打印完成后无需额外打磨即可将天线牢牢卡入，飞行中不会出现松脱晃动，同时柔性材质本身可以吸收机体传递的高频震动，减少震动对GPS模块搜星精度的影响。

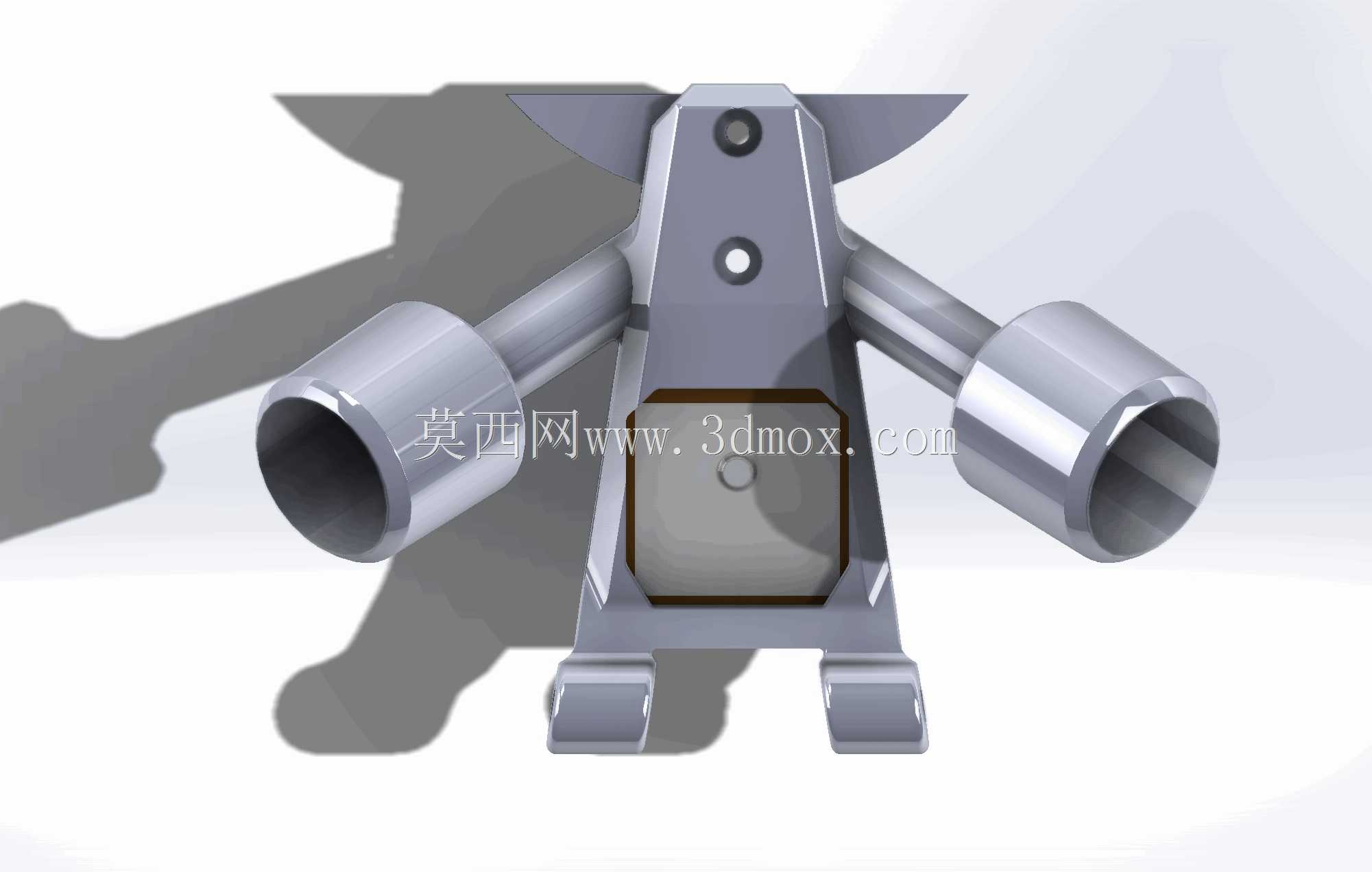

　　安装固定逻辑上，座体预留了两个标准M2螺丝过孔，适配M2x14mm与M2x16mm两种长度的装机螺丝，配套单个M2防松螺母完成锁附，锁附点位选择在机架顶部的碳板加强筋位置，不会因为螺丝锁附导致碳板变形，也不会占用机架内部的走线空间。座体的GPS安装平面做了0.3mm的下沉定位台，WS-M181模块放入后可以自动对齐安装角度，无需反复校准箭头朝向，装机时可以直接将模块的定位孔对准座体的定位柱，贴双面胶即可完成固定，大幅缩减装机调试的时间成本。

　　实际飞行验证中，该安装座的天线布置角度可以让双天线保持全向信号覆盖，在花飞、穿楼等大姿态机动动作下，ELRS接收机的信号强度始终保持在稳定区间，GPS模块在开机后15秒内即可完成搜星定位，定点悬停时的水平漂移量控制在0.5m以内，不会因为天线被机身碳板、图传模块遮挡导致信号衰减。结构本身的抗冲击性能也经过实测，在常规炸机、轻微磕碰的情况下，TPU材质的座体可以吸收大部分冲击能量，不会出现硬塑料件常见的断裂、崩角问题，天线也不会因为冲击出现弯折损坏。

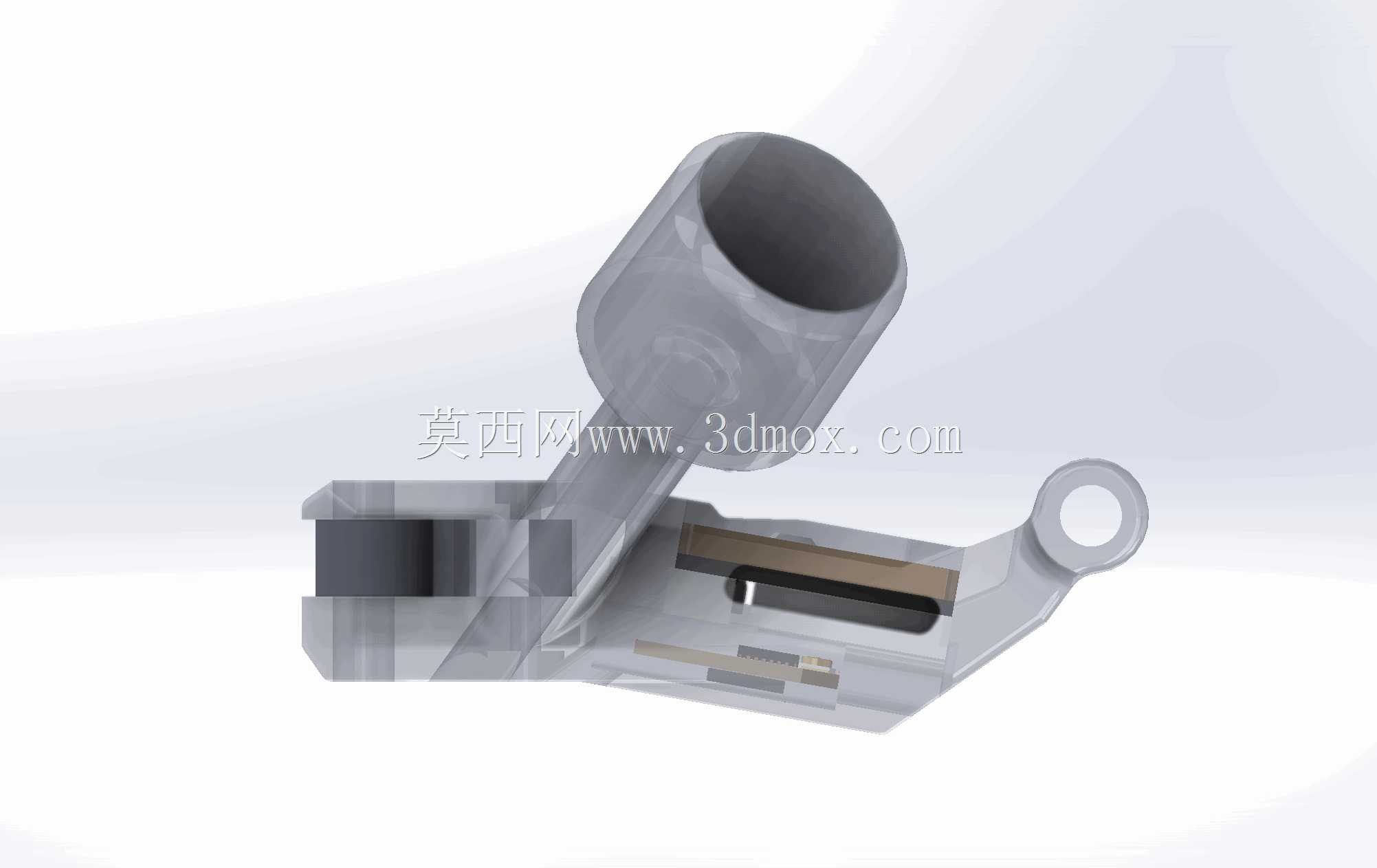

　　从结构设计的细节来看，座体底部做了走线槽预留，GPS与接收机的馈线可以顺着走线槽整理到机架内部，避免线材外露被螺旋桨打到，同时走线槽的圆角处理不会划伤线材外皮，降低飞行中线材破损短路的风险。整体安装完成后，座体的最高点比GPS模块顶部高出1mm，在发生倒扣炸机时，座体的支撑筋可以先接触地面，避免GPS模块直接承受冲击，保护核心电子元件不受损坏。对于习惯自行打印装机配件的FPV玩家来说，该结构的打印支撑仅需添加在底部安装面，打印完成后支撑去除难度低，表面无明显支撑痕迹，无需二次打磨处理即可直接装机使用，打印耗时控制在40分钟以内，耗材用量仅6g左右，具备很高的实用性。
