树莓派扩展板适配安装金属固定面板

　　在嵌入式开发与小型智能硬件的组装场景中，板卡的固定安装一直是结构设计环节容易被忽略却直接影响整机可靠性的部分，尤其是树莓派这类开源硬件，配套的扩展模块种类繁多，不同功能的HAT板叠加后，若没有合适的固定承托结构，很容易出现板卡偏移、接口对位不准、长期使用后焊点受力松脱的问题，这款金属固定面板就是针对这类应用场景设计的承托结构件。从实际使用的角度出发，这款面板的核心作用是为树莓派及配套的覆盆帽子扩展板提供刚性安装基准，面板整体采用平板式结构，主体平面度控制在合理公差范围内，能够保证板卡安装后不会出现翘曲，避免板载元件因为安装应力出现虚焊。

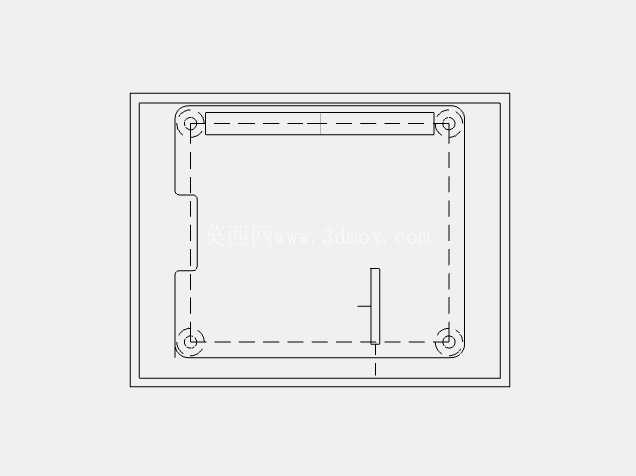

　　面板上的四个角位预留了对应板卡安装孔位的沉孔结构，安装时可以使用标准的M2.5铜柱将板卡与面板锁紧，沉孔的深度经过匹配设计，锁紧后螺丝头部不会突出面板背面，保证面板可以平整贴合在设备壳体的安装位上，不会出现局部凸起导致的安装间隙。面板上的开槽结构完全对应树莓派扩展板的接口位置，长条形的开槽避开了板卡上的排针与侧边接口，不会遮挡GPIO排针的接线空间，也不会影响HDMI、USB等外接接口的插拔操作，下方的窄槽对应板卡上的状态指示灯位置，安装后不需要额外开孔就能直接观察板卡的运行状态，减少了后期整机装配时的二次加工工作量。设计这款面板的时候，首先考虑的是安装边界的兼容性，面板的整体外轮廓尺寸比标准树莓派板卡单边多出2mm的余量，既不会因为尺寸过大占用过多的设备内部空间，也能给板卡边缘的元件留出足够的安全距离，避免面板边缘刮擦板卡上的贴片元件。厚度方向选用了1.5mm的金属板材，这个厚度在保证整体结构刚性的同时，不会过多增加整机的重量，对于小型桌面级智能硬件、便携式嵌入式设备来说，重量控制是结构设计中需要重点考量的指标，过厚的板材会导致整机重量超标，过薄则容易在安装受力时出现变形，1.5mm的厚度刚好平衡了刚性与重量的需求。

　　面板侧边的缺口结构是为了适配设备壳体的走线空间设计的，当面板安装在壳体内的安装柱上时，侧边的缺口可以让板卡的供电线、信号线从侧边顺利引出，不会被面板边缘压住线材导致绝缘层破损，也避免了线材弯折角度过大导致的线芯断裂问题。在实际的设备组装流程中，这款面板可以作为预装组件先固定在设备壳体内，之后再将树莓派与扩展板整体锁紧在面板上，相比直接将板卡固定在壳体柱上的方式，这种结构可以大幅提升装配效率，后期维护拆卸板卡时，只需要松开板卡与面板之间的铜柱螺丝，不需要调整面板本身的安装位置，能够保证反复拆装后的安装精度，不会出现因为多次拆卸导致的壳体安装柱滑牙问题。

　　对于需要将树莓派集成到工业控制终端、小型数据采集设备、桌面智能交互终端的结构工程师来说，这类标准化的固定面板可以减少大量的重复建模工作量，只需要根据设备壳体的实际安装位置调整面板的固定孔位，就可以快速完成板卡安装部分的结构设计，不需要从零开始测绘板卡的安装孔位、接口位置，能够有效缩短项目的结构设计周期。面板表面采用哑光处理，不会产生反光干扰设备内部的光学传感器，同时金属材质的面板还能起到一定的电磁屏蔽作用，减少板卡工作时对外的电磁辐射，也能降低外界电磁干扰对板卡运行稳定性的影响，这对于工业场景下使用的嵌入式设备来说是非常实用的特性。在安装公差的匹配上，面板上的安装孔位采用了比标准安装螺丝大0.2mm的公差设计，能够抵消板卡本身的尺寸公差、壳体安装柱的位置公差，避免因为公差累积导致板卡无法顺利安装的问题，同时这个公差范围也不会过大，不会导致板卡安装后出现明显的移位，保证接口与壳体开孔的对位精度。
