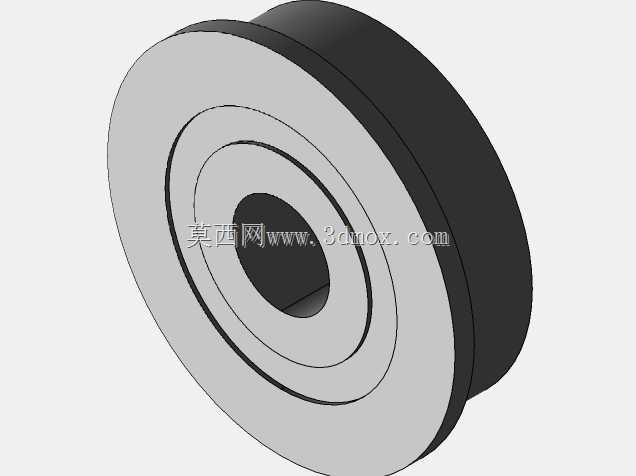

带法兰挡边F625ZZ微型滚珠轴承结构

在小型精密传动结构的设计选型中，带法兰挡边的微型滚珠轴承往往是解决轴向定位痛点的常用零件，这类轴承常见于桌面级小型自动化模组、微型输送线从动轮、3D打印设备运动副、小型检测仪器转轴、消费电子传动结构等对安装空间有严格限制的场景。不同于普通深沟球轴承需要额外加装轴用挡圈或者端盖实现轴向限位，F625ZZ这类带一体法兰结构的轴承，可直接通过外圈自带的法兰边贴靠安装座端面完成轴向定位，省去了额外加工挡圈槽、采购配套限位件的工序，在小尺寸安装场景下能大幅压缩装配空间，降低安装座的加工复杂度。从结构设计逻辑来看，这款轴承采用双金属防尘盖的密封结构，能在常规工况下阻挡外界粉尘、微小碎屑进入轴承内部滚道，维持内部润滑脂的清洁度，延长维护周期，适配多数无强腐蚀、无高污染的常规室内传动场景。其法兰边与轴承外圈为一体成型结构，相比后期加装法兰套的组合式结构，同轴度表现更优，能避免装配不同心带来的转动卡滞、磨损加剧问题，适配高速轻载的转动工况。从安装边界尺寸来看，这款轴承内孔适配5mm直径的光轴，常规外圈直径为16mm，外圈延伸出的法兰边直径为10mm？不对，是法兰厚度1mm，整体带法兰的总宽度为5mm，设计安装座时，轴承安装孔的深度可匹配轴承主体宽度加工，孔端面无需额外加工限位台阶，直接靠法兰边贴合端面即可完成轴向固定，安装孔的直径公差可按基轴制过渡配合选取，保证轴承装入后无径向窜动，同时法兰边的存在也能抵消一定的轴向窜动力，在轻载轴向受力的场景下无需额外添加推力轴承。在实际建模选型时，需要注意法兰边的外径尺寸要大于安装孔直径，保证法兰端面能完全贴合安装座表面，避免出现轴承压入过深、法兰边卡入安装孔的问题；同时轴端的固定可采用顶丝或者轴端挡片，避免轴与轴承内圈出现相对滑动。这类微型法兰轴承的承载能力偏向轻载高速场景，不适合大冲击、大径向载荷的传动结构，在选型时需要核算转轴的径向载荷、转速范围，匹配对应的润滑脂填充量，双防尘盖的结构也能避免润滑脂在高速转动时溢出污染周边的精密部件，比如光学检测元件、精密传动皮带等。在三维建模过程中，需要准确还原滚道的曲率、钢球的排布间隙、防尘盖的卡槽结构以及法兰边的倒角细节，这些细节直接影响后续装配干涉检查、安装座加工尺寸的准确性，尤其是法兰与外圈衔接处的圆角，若建模时忽略该圆角，可能导致实际装配时轴承与安装孔端面出现干涉，无法完全贴靠定位。
