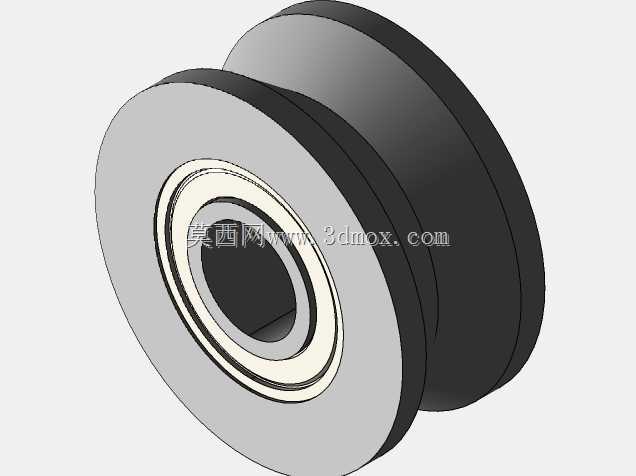

V624ZZ带槽导向滚珠轴承结构设计

这款带V型槽的滚珠轴承，在轻型直线导向、3D打印机运动轴、小型自动化输送线的侧边定位、柜门滑动导向、纺织机械纱线张紧轮这类场景里应用十分广泛，和普通平外圈轴承不同，它自带的导向槽可以直接卡入圆柱导轨或者凸台轨道，不需要额外加装导向套，能大幅简化安装结构，减少装配时的零件数量。从结构设计来看，它的内圈和常规624ZZ轴承保持一致的内孔尺寸，适配4mm直径的安装轴，内圈宽度和标准件通用，能直接替换同规格普通轴承的安装位，不需要修改原有轴系的固定结构；外圈做了加厚处理并加工出90度夹角的V型导向槽，槽底的圆弧过渡经过优化，避免和导轨接触时出现应力集中，滚动体采用满球？不对，是带保持架的钢球排布，钢球直径和同规格深沟球轴承一致，保证径向承载能力不低于标准624ZZ，同时外圈的双挡边结构能承受一定的轴向力，在导向过程中出现轻微偏载的时候也不会出现卡滞。设计的时候要注意安装边界，外圈最大直径比标准624ZZ稍大，相邻安装零件的避让孔直径要留够余量，槽的位置要和导轨中心对齐，偏移量不能超过0.1mm，否则会加剧槽面磨损，缩短使用寿命。实际使用中，这种带槽轴承不需要额外加注润滑脂的密封结构，双侧的金属防尘盖能阻挡大部分车间里的粉尘、碎屑进入滚道，在普通工况下可以做到长期免维护，适合那些不方便定期拆检维护的安装位置。很多小型设备的运动副设计里，会优先选这种集成导向功能的轴承，不用单独设计导向轮的轮体、轴承压装结构，只需要加工出对应直径的安装轴和导轨安装位，就能实现稳定的直线滚动导向，比滑动导向的摩擦阻力小70%以上，运动过程中没有爬行现象，在低速轻载的往复运动场景里优势非常明显。建模的时候要注意滚道的曲率和钢球的配合间隙，留0.003-0.008mm的径向游隙，既保证转动灵活，又不会出现晃动，外圈V槽的表面粗糙度要控制在Ra1.6以下，减少和导轨接触时的摩擦噪音，内圈的安装孔公差取H7，和g6公差的安装轴配合，既能保证同轴度，又方便拆装更换。
