手持式身份证扫描设备结构设计方案

　　这款手持扫描设备的结构设计，核心围绕一线窗口高频次证件采集场景的实际使用需求展开，日常应用覆盖政务办事窗口、酒店入住登记、银行临柜业务、交通卡口核验等多个需要快速采集身份信息的场景，区别于传统平板式扫描仪的固定工位限制，该设备可脱离固定台面完成手持操作，适配流动核验、上门办理等非固定场景的使用需求。从功能实现逻辑来看，设备前端设置的可伸缩接触式扫描端头，是整个结构设计的核心功能区，端头采用阶梯式轴段结构，最前端为光学扫描窗口，相邻轴段设置定位凸台，使用时可贴合证件表面形成稳定的扫描基准面，避免手持操作时的晃动造成图像畸变，端头的伸缩结构内置微型导向滑轨，非使用状态下可完全收回主机壳体内部，避免光学窗口被剐蹭污损，伸出时通过阻尼卡扣锁定工作位置，保证扫描过程中端头无窜动。

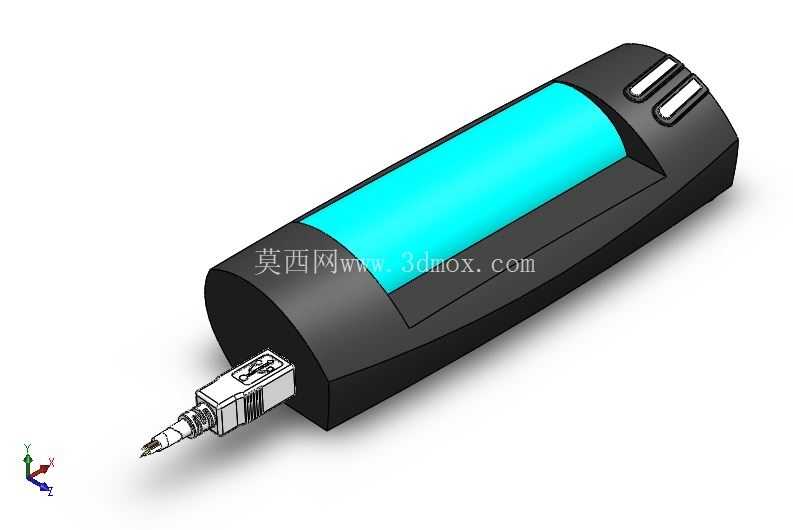

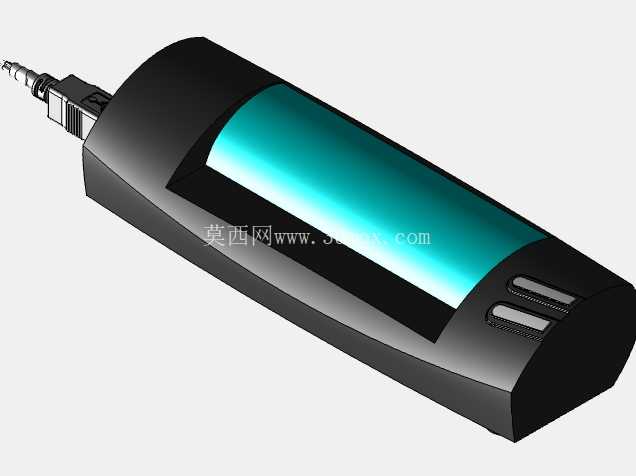

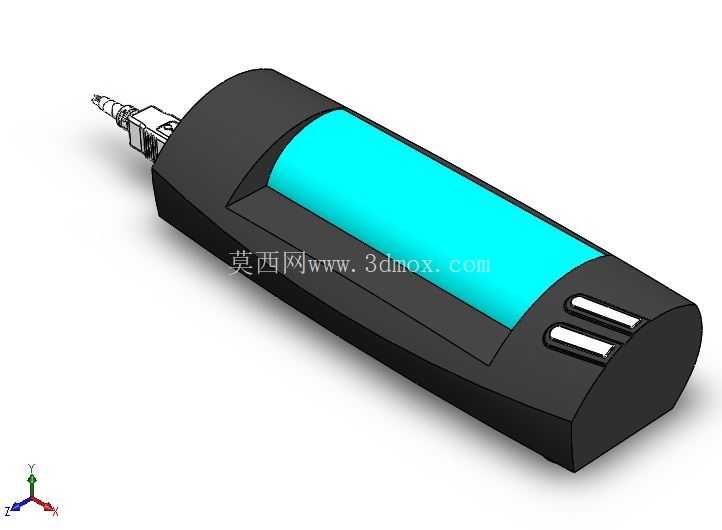

　　主机壳体采用一体化弧面造型，握持段做了内收的弧度处理，匹配成年人手掌自然握持的曲面形态，壳体上半部分设置半透明的状态指示区，内置的导光结构可将设备工作状态通过不同颜色的光线透出，无需额外设置凸起的指示灯结构，既保证了壳体外观的整体性，也能让操作人员在握持状态下清晰观察设备运行状态。壳体尾端设置两组平行的防滑凸筋，对应手部虎口握持的位置，增大握持摩擦力，长时间手持操作也不易滑落。

　　从设计思路上，整个壳体的壁厚做了均匀化处理，主体壁厚控制在1.8mm，既满足手持设备的抗跌落强度要求，也尽可能控制整机重量，降低长时间手持操作的疲劳感，内部的筋位布局同时兼顾电路板固定、电池仓限位、扫描端头导向三个功能，没有多余的冗余结构，所有内部支撑筋的走向都顺着壳体脱模方向设置，减少后续开模生产时的滑块结构，降低量产的工艺复杂度。外形尺寸方面，整机长度控制在160mm左右，最大截面宽度45mm，握持段的最小宽度32mm，刚好适配单手握持的尺寸边界，安装边界上，设备内部的电路板、电池、扫描模组全部采用卡槽式固定结构，无需额外螺丝固定，各部件之间预留0.2mm的装配间隙，抵消塑胶件成型的尺寸公差，前端扫描端头的伸出长度最大为22mm，收回后整机无突出部件，可直接放入工装口袋或便携收纳包中。

　　设备的接口设置在扫描端头同侧的端面上，采用标准的Mini USB接口，兼顾数据传输与充电功能，接口周围做了0.5mm的凸起防护圈，避免插拔数据线时对接口周围壳体造成磨损，同时也能在设备意外跌落时起到缓冲作用，保护接口焊盘不受冲击力损坏。从结构可靠性角度，壳体的拼接缝全部设置在握持区的背侧，拼接处采用止口结构，配合橡胶密封圈可实现日常防泼溅能力，应对窗口场景常见的水杯泼溅、灰尘侵入等问题，扫描端头与壳体的配合间隙控制在0.1mm以内，既保证伸缩动作顺畅，也能阻挡细小灰尘进入设备内部污染光学扫描组件。整个设备的重心设计在靠近握持区的三分之一位置，手持操作时不会出现头重脚轻的情况，扫描证件时只需将前端窗口轻贴证件表面，匀速拖动即可完成信息采集，无需额外施加按压力，降低操作人员的工作强度。
