单头半自动活塞式液体灌装设备结构

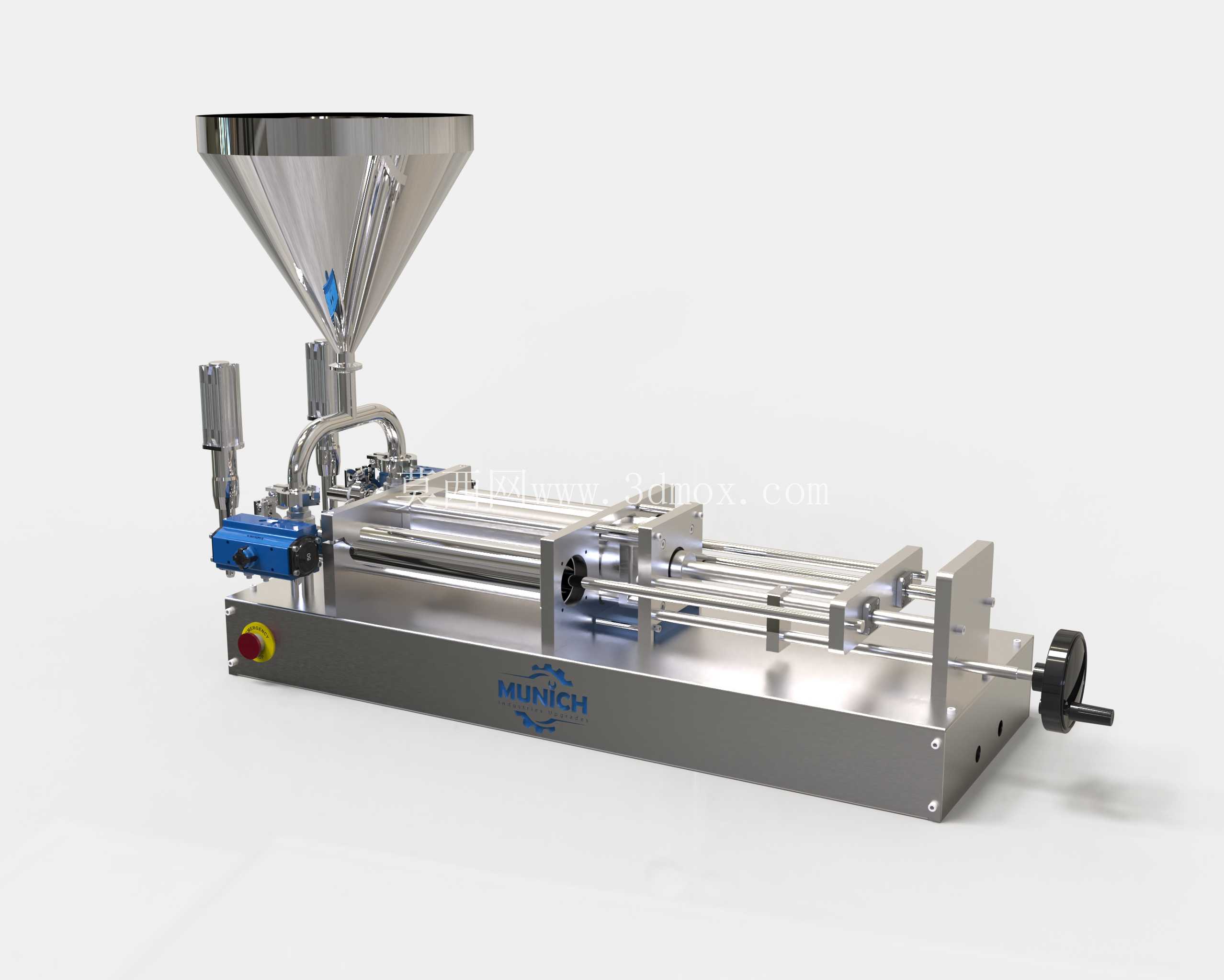

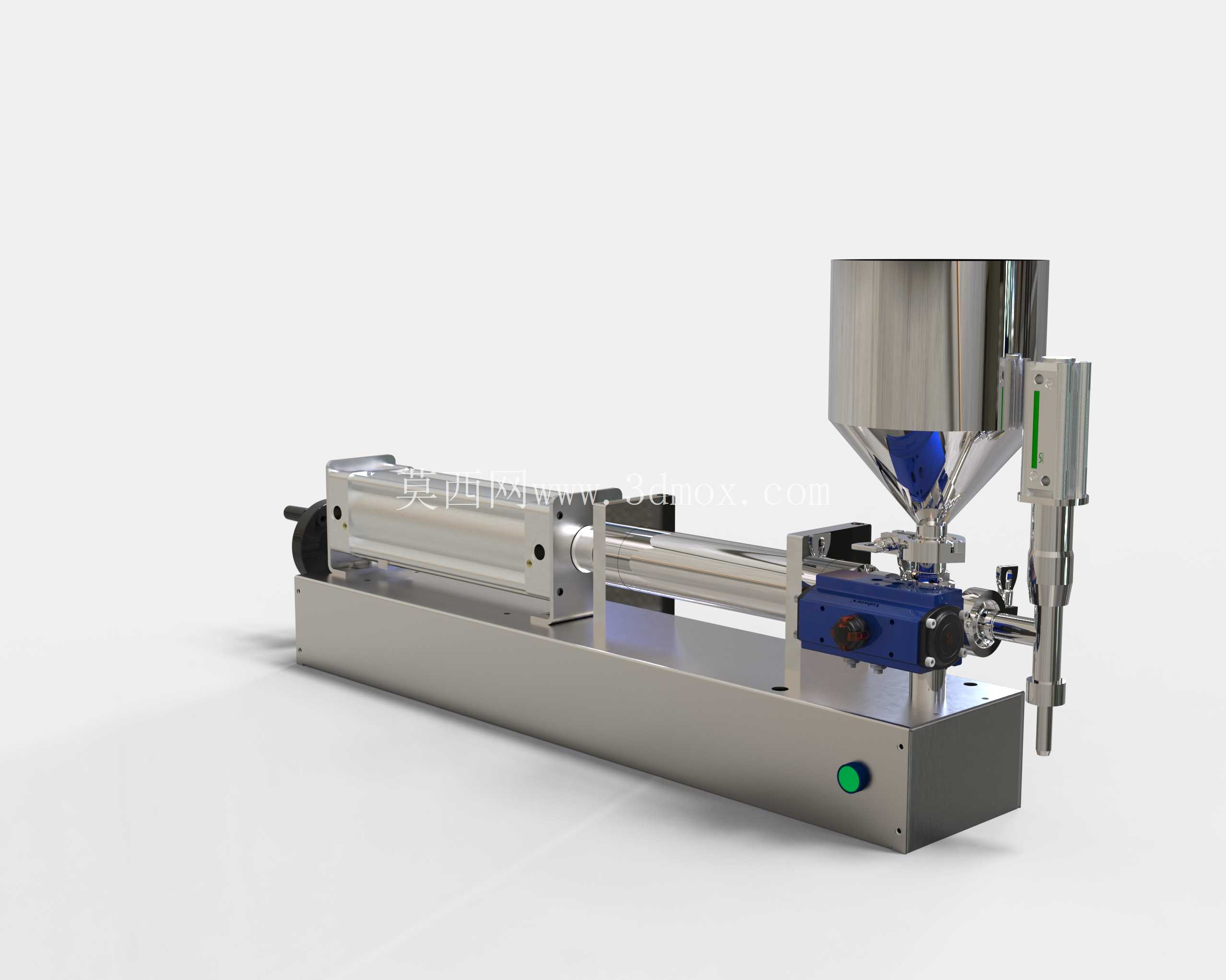

　　这款单头半自动液体灌装设备，核心适配中小批量生产场景下的流体物料定量装填作业，在食品加工、日化洗护、医药制剂等行业的中小车间、实验室打样、定制化订单生产环节应用十分广泛，可完成低粘度到中等粘度流体的精准定量灌装，涵盖果汁、酱料、洗护液、药剂等多种常见物料，无需复杂的生产线配套，单台设备即可独立完成灌装工序，适配从桌面摆放至小型流水线工位嵌入的不同安装需求。设备整体采用卧式长条形底座布局，主体承重结构为304不锈钢折弯焊接成型，底座底部预留四个可调式支撑脚，可根据安装地面的平整度调节设备水平，避免灌装过程中因机身倾斜导致的计量偏差，底座整体宽度控制在350毫米以内，长度约1100毫米，不含顶部料斗的整机高度约420毫米，安装时仅需预留0.6平方米左右的台面空间即可，若搭配小型输送线使用，可直接将出料嘴对准输送线上的容器定位工位，无需额外制作过高的安装机架。

　　设备的核心计量单元采用活塞式容积计量结构，卧式布置的气缸与计量缸筒同轴安装，通过气缸的固定行程推动活塞完成固定容积的物料抽取与推送，计量范围覆盖100毫升至1000毫升区间，计量精度可控制在±1%以内，调节计量容积时仅需调整气缸行程限位块的位置即可完成参数切换，无需更换核心零部件，适配不同规格容器的灌装需求。料斗采用上宽下窄的锥形不锈钢结构，顶部开口直径约300毫米，方便人工补料，下部与计量缸进料口通过快装卡箍连接，日常拆卸清洗时无需工具即可完成料斗与缸体的分离，满足食品、医药行业的设备清洁要求，料斗侧壁预留的透明视窗可直观观察内部物料余量，避免缺料导致的空灌问题。

　　出料灌装头采用防滴漏设计，内置气动截止阀，在活塞回程吸料时截止阀同步关闭，杜绝出料嘴残液滴落到容器外壁影响包装外观，灌装头的安装支架带有上下调节滑槽，可根据不同高度的容器调整灌装嘴的插入深度，针对易起泡沫的物料，可将灌装嘴调整至接近容器底部的位置，随液面上升同步抬升，减少灌装过程中的泡沫产生。设备的控制逻辑十分简洁，机身侧面设置的绿色启动按钮与急停按钮直接接入气动控制阀组，无需复杂的电控编程，接入0.6-0.8MPa的压缩空气即可正常工作，操作人员仅需将空容器放置在灌装嘴下方，踩下脚踏阀或者按下启动按钮即可完成一次灌装循环，单小时产能可达33次每分钟，也就是接近2000瓶每小时的灌装效率，相比纯人工灌装的效率提升3倍以上，同时避免人工灌装导致的计量误差与物料洒漏问题。

　　在结构设计层面，所有与物料接触的零部件均采用食品级不锈钢与聚四氟乙烯密封件，耐弱酸弱碱腐蚀，可适配大多数常规流体物料的灌装需求，气缸与导向轴的平行度在装配时控制在0.05毫米以内，避免活塞运行过程中出现偏磨导致的密封件过早损坏，延长设备的连续运行寿命，底座内部预留的气动元件安装腔将所有气管、阀组整合在内，外部无裸露管线，既避免生产过程中物料滴溅污染管线，也减少管线剐蹭带来的安全隐患。设备的安装边界十分灵活，既可以单独放置在操作台上作为独立灌装工位使用，也可以多台并排布置搭配小型输送线组成多列灌装工位，适配不同产能规模的生产需求，设备自重约45公斤，底部加装脚轮后可灵活在车间内移动，满足多车间、多工位轮换使用的需求。针对不同粘度的物料，可通过更换进料口处的单向阀弹簧刚度来适配，低粘度水状物料选用刚度较低的弹簧保证进料顺畅，高粘度酱料类物料选用刚度较高的弹簧避免物料回流影响计量精度，整体结构的模块化设计让后期维护更换配件十分便捷，易损密封件均为标准件，无需定制即可在常规五金渠道采购更换，降低设备的后期使用成本。
