Intel平台下压式CPU散热风扇结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1195379
  • Intel平台下压式CPU散热风扇结构设计
  • Intel平台下压式CPU散热风扇结构设计
  • Intel平台下压式CPU散热风扇结构设计

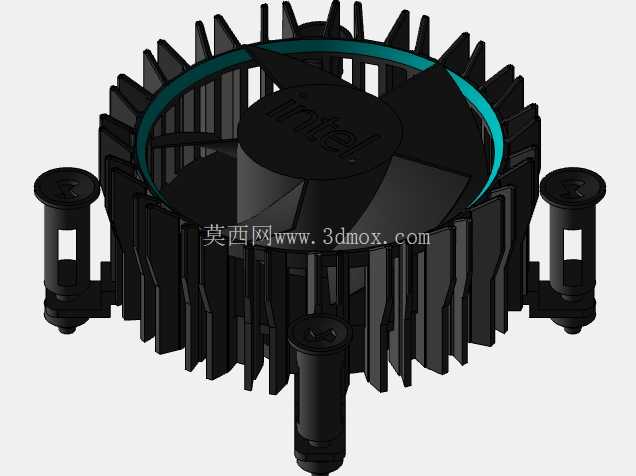

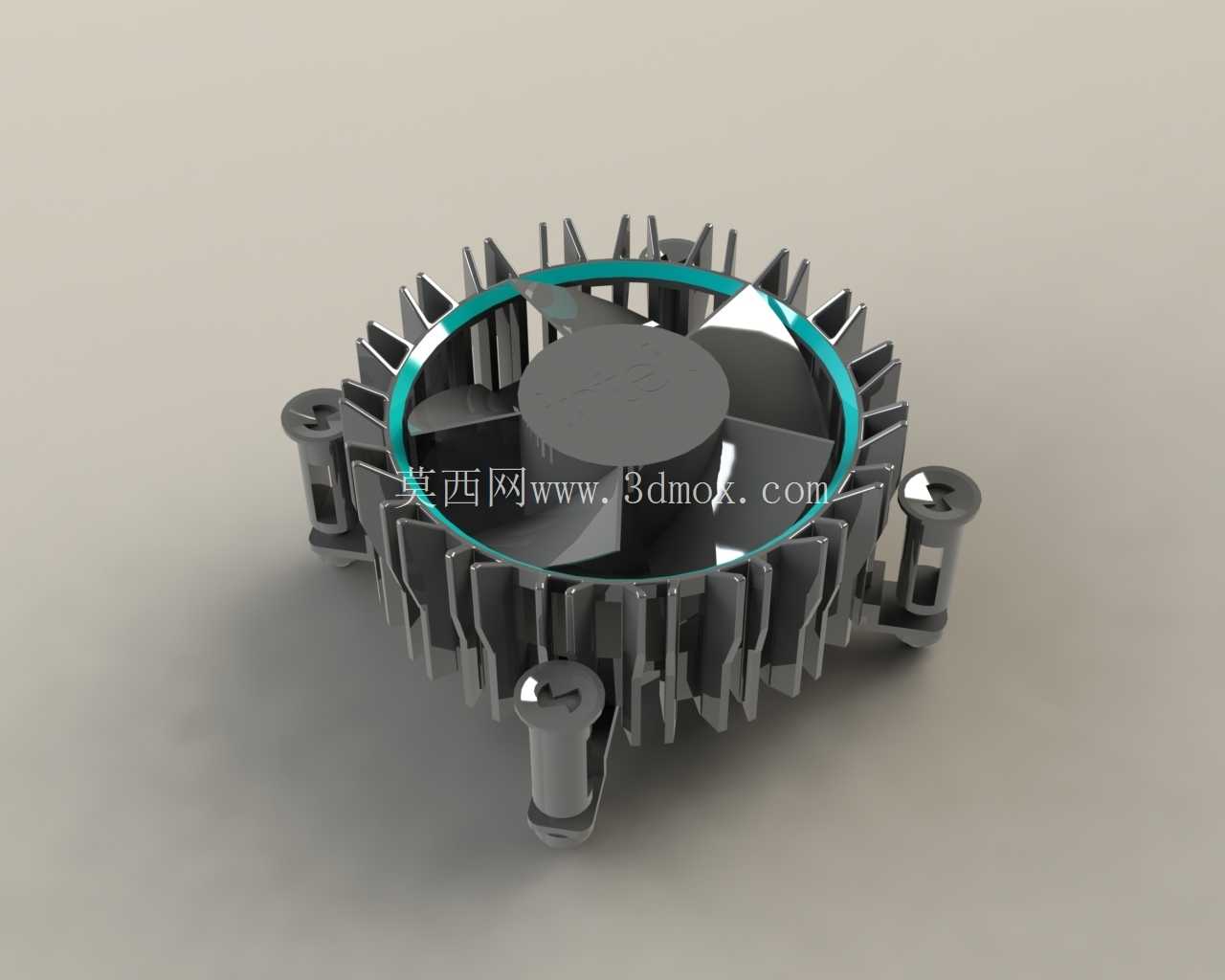

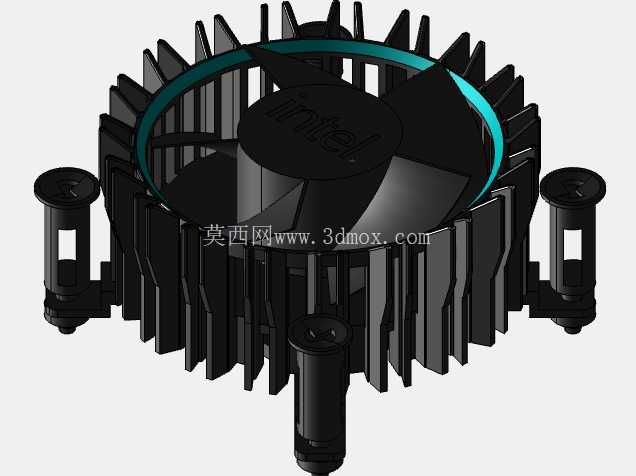

这款下压式CPU散热结构,主要面向桌面级ITX紧凑型主板、嵌入式工控主板的处理器散热场景,适配LGA接口的Intel入门级处理器,日常可覆盖TDP65W及以下功耗的处理器散热需求,在迷你主机、瘦客户机、小型工控终端这类内部空间局促、无法搭载高塔侧吹散热器的设备中应用广泛。区别于高塔侧吹散热器仅针对CPU核心送风的设计,下压式结构的出风可顺带覆盖CPU周边的供电MOS管、内存颗粒、M.2固态区域,能同步带走主板近端元器件的积热,对于元件布局紧凑的小型主板来说,这种全域散热的特性反而比高塔式散热器更适配狭小装机空间。

从结构组成来看,整个散热组件分为三个核心功能部分:中心的轴流风轮、外围环形导风圈、底部一体化压铸铝散热鳍片基座,以及四角的弹性安装扣具。风轮采用七片后倾式离心叶片设计,叶片前缘做了小角度切角处理,能降低叶片切割气流时的紊流噪音,在2500转的常规转速下,可形成垂直向下的稳定风压,将气流直接压入鳍片间隙中。外围的环形导风圈并非装饰结构,它可以约束风轮边缘的气流逃逸,减少叶尖漏风损失,让更多气流被导入鳍片通道,提升热交换效率,同时导风圈的存在也能避免风轮高速运转时与周边线材发生剐蹭,提升运行可靠性。

底部的散热鳍片采用径向放射状布局,鳍片从中心基座位置向外围逐步延展高度,这种不等高鳍片设计可以匹配下压气流的流场分布——中心区域风压最高,对应较矮的鳍片可降低风阻,让气流快速向四周扩散,外围区域风压逐步降低,加高的鳍片可以增加热交换面积,充分利用扩散后的气流带走热量。鳍片之间的间隙控制在1.8mm左右,既不会因为间隙过小导致风阻陡增、风量衰减,也不会因为间隙过大减少有效换热面积,平衡了风阻与散热效率的关系。基座底部做了铣平处理,平面度控制在0.02mm以内,安装后可与CPU顶盖形成紧密贴合,减少界面热阻,搭配常规导热硅脂即可满足热传导需求,无需额外的均热板或者铜底嵌件,就能覆盖入门级处理器的散热负载,有效控制整体制造成本。

四角的安装柱采用一体化压铸成型结构,柱身预留了弹性卡扣的安装位,安装时无需额外背板,直接将卡扣对准主板上的LGA接口固定孔位按压即可完成固定,安装扭矩控制在0.6N·m左右,既可以保证散热基座与CPU顶盖紧密贴合,也不会因为压力过大损坏CPU基板或者主板焊盘。安装柱的高度经过精准匹配,安装完成后散热组件整体高度控制在35mm以内,可兼容绝大多数ITX机箱的CPU散热限高要求,不会与内存、机箱侧盖产生安装干涉。整个散热组件的安装边界控制在92mm×92mm的正方形范围内,不会遮挡主板上的内存插槽、PCIe插槽,即使是紧凑型ITX主板也能顺利安装,不会出现元件冲突的问题。

从实际使用的角度来看,这种结构的散热组件没有复杂的热管焊接工序,全部采用铝合金压铸成型,生产工艺简单,批量生产的一致性好,长期使用下不会出现热管漏液、鳍片松脱的问题,可靠性更高,适合长时间连续运行的工控设备、办公终端使用。风轮的供电采用标准4pin PWM接口,可根据处理器温度自动调节转速,低负载下转速可降至1000转以内,运行噪音控制在22dB以下,不会对办公环境造成噪音干扰,高负载下转速提升至满速,可快速带走处理器产生的热量,避免处理器因为过热降频,保证设备运行稳定性。
