索泰RTX4060显卡定制底座安装板

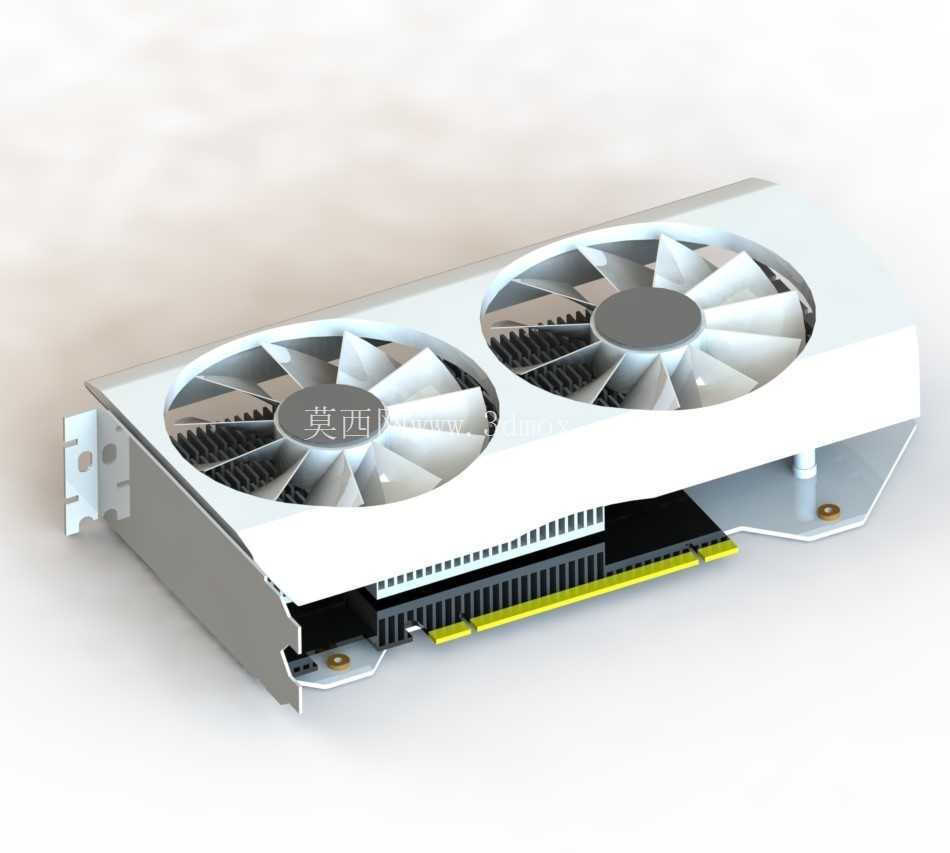

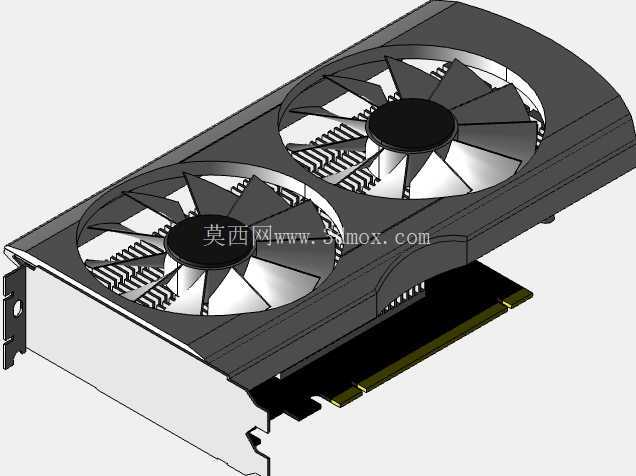

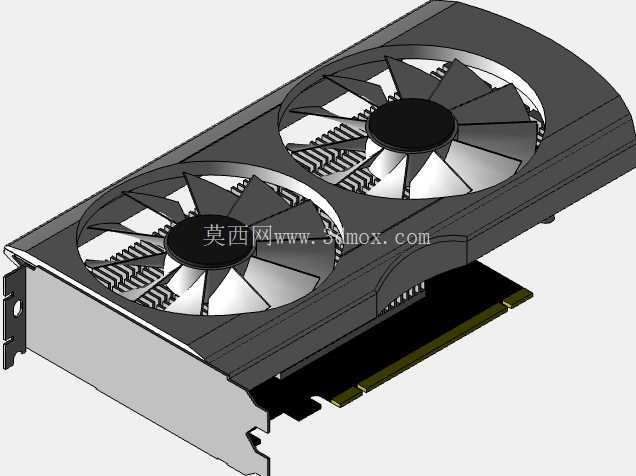

　　在定制化工控设备、小型化工作站以及专用算力单元的集成过程中，市售消费级显卡往往没有配套的标准化安装固定结构，常规机箱的PCIe挡片固定方式无法适配非标准机箱、嵌入式设备舱、工业计算单元的安装需求，尤其是双风扇规格的中端显卡，自身重量加上运行时的振动，仅靠金手指和挡片固定长期使用容易出现接触不良、板型变形的问题，这也是很多做设备集成的结构工程师经常遇到的痛点。这套针对索泰GAMING系列RTX4060双风扇显卡设计的底座安装结构，核心就是解决非标准装机场景下的显卡可靠固定问题，不需要对显卡本身的PCB、散热外壳做任何破坏性改装，就能把显卡稳定固定在定制设备的安装平面上。从结构设计逻辑来看，安装板的主体基材选用5052铝合金，这种材料在常规工业环境下的耐锈蚀表现足够，同时板材的切削加工性能好，不需要特殊的刀具就能完成铣削、钻孔加工，量产或者单件打样的成本都控制在合理区间，板材厚度经过核算，在承托整卡重量的前提下不会出现明显挠度，也不会额外占用过多的舱内垂直空间。安装板的轮廓完全匹配这款白色双风扇RTX4060的底部外形，对应显卡PCB上的原生固定螺柱位置做了精准的避让和定位孔位，不需要额外加装转接件就能和显卡底部的原有安装点对齐，避免了额外公差累积带来的装配错位。

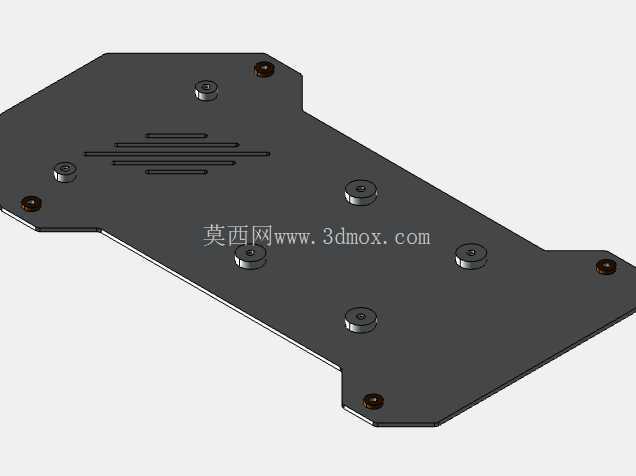

　　安装板上预设的4个M3黄铜嵌件，是整个结构的核心连接点位，黄铜嵌件的螺纹强度足够反复拆装不会滑牙，对应设备侧的安装立柱可以直接通过螺丝锁紧，把显卡的重量均匀分散到底部的安装平面上，而不是让PCIe插槽单独承受整卡的重量。在安装边界的处理上，安装板对应显卡的金手指位置做了足够的让位缺口，不会干涉显卡和主板PCIe插槽的插拔，对应显卡底部的供电接口位置也预留了充足的走线空间，不会因为安装板的存在挤压供电线材导致接触不良；同时安装板和显卡底部的电容、焊点之间预留了安全间隙，避免金属板材直接接触电路板造成短路风险，对应显卡散热模组的底部进风区域，安装板也做了对应的通风格栅开孔，不会阻挡显卡散热的进风通道，保证显卡满载运行时的散热效率不受影响。

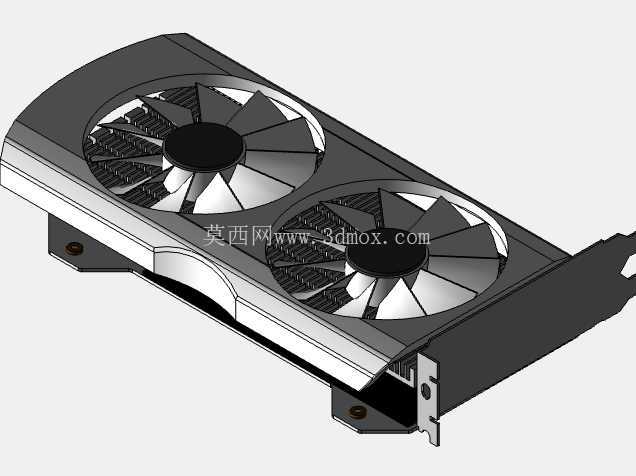

　　实际应用场景中，这类定制安装板可以用在开放式测试机架、工业视觉计算主机、小型化AI推理设备、定制水冷主机等非标准机箱的场景里，解决市售显卡没有适配固定点位的问题，不需要设计师从零开始测绘显卡的底部尺寸，直接套用这个结构就能快速完成设备内部的显卡安装布局设计，大幅缩短定制设备的结构开发周期。在装配流程上，只需要先把安装板和显卡底部的固定点位通过螺丝锁紧，再把带安装板的显卡整体插入PCIe插槽，最后通过安装板上的四个M3孔位把显卡固定在设备的安装梁或者底板上，就能完成整卡的固定，相比传统只固定挡片的方式，显卡的抗振动、抗冲击能力提升明显，在有移动需求的设备或者工业现场环境下，也不会因为运输或者运行振动导致显卡松动。

　　设计过程中没有照搬公版显卡的安装尺寸，因为索泰这款非公版4060的PCB长度、散热外壳的突出位置、固定螺柱的坐标都和公版有差异，所有孔位和轮廓都是针对这款型号的实际尺寸做的匹配，安装后不会出现和散热外壳干涉、孔位对不齐的问题，同时安装板的表面做了钝化处理，不会在长期使用中出现氧化掉屑的情况，避免金属碎屑落到电路板上造成隐患。对于需要做设备内部风道规划的设计师来说，安装板的平整表面也可以作为风道分隔的辅助结构，配合密封泡棉就能把显卡的进风区域和其他发热部件的区域隔开，避免热风循环，进一步提升设备内部的散热效率。
