微型射频同轴开关ZYSWA-2-50DR+结构设计

　　在射频测试系统、微波通信链路搭建场景中，这类单刀双掷同轴开关是通路切换的核心无源配套器件，主要负责在公共射频输入端口与两个独立输出端口之间完成信号通路的电控切换，替代传统手动插拔射频接头的操作，避免高频接头反复磨损带来的驻波比劣化、接触电阻升高等问题，尤其适合需要频繁切换测试通路的实验室环境、通信基站前端射频链路、雷达信号分配单元等场景使用。从结构设计层面看，这款开关采用方正的金属屏蔽腔体结构，外壳主体做导电氧化处理，既能够保证腔体的结构强度，抵御日常装配、调试过程中的磕碰形变，也能形成连续的电磁屏蔽层，隔绝外部空间的电磁杂散信号对内部射频通路的干扰，同时避免内部高频信号向外辐射影响周边其他敏感器件。

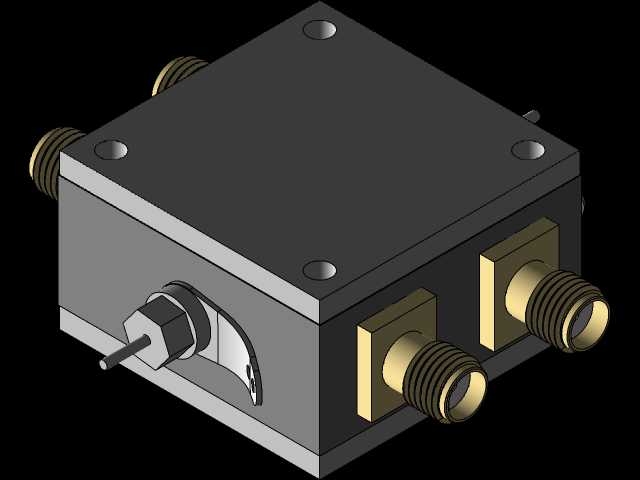

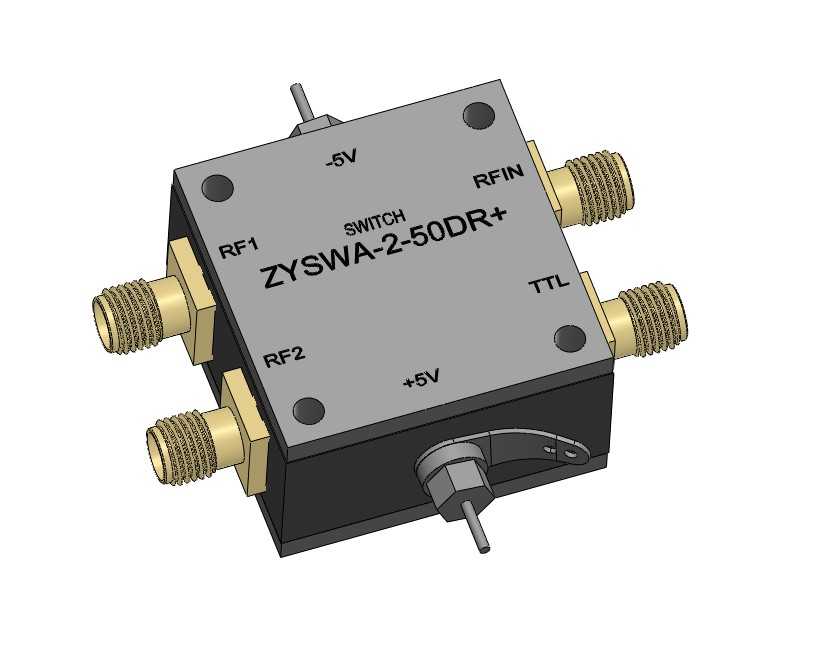

　　腔体上共设置三个SMA型同轴接头，分别对应公共射频输入端口RFIN、两个独立输出端口RF1与RF2，接头采用法兰盘穿心固定的方式与腔体连接，接头内导体与内部开关电路的连接路径做了等长阻抗匹配设计，保证DC到工作频段范围内的阻抗连续，减少信号反射带来的插入损耗波动。腔体侧面预留了TTL控制电平接口，同时标注了正负供电引脚的位置，供电与控制接口采用侧出式设计，不会占用射频接头同侧的安装空间，方便在密集排布的射频面板上做紧凑装配。设计过程中首先要确定的是射频接头的相对位置，三个射频接头分别布置在腔体相邻的三个侧壁上，每个接头的中心轴线保持在同一水平面，避免内导体连接时出现弯折应力，同时接头的外导体法兰与腔体贴合面做平整加工，

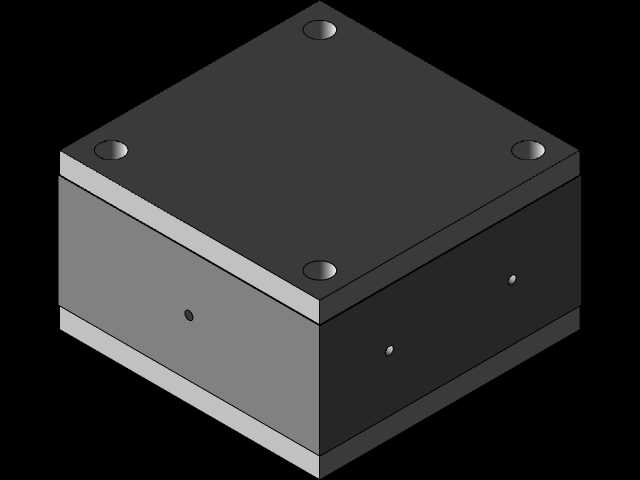

　　保证装配后接缝处的导电连续性，减少射频泄漏。腔体上下盖采用沉头螺钉锁紧的方式，四角的螺钉孔位置做了沉孔处理，螺钉锁紧后顶面保持平整，不会突出腔体表面，既方便多台器件并排堆叠安装，也避免突出的螺钉刮伤周边线缆绝缘层。TTL控制接口采用带固定锁片的接线结构，接线端子下方做了应力释放结构，避免线缆拉扯时将内部焊点扯脱，锁片可以将外接控制线牢牢固定在接口处，适配振动环境下的使用需求。从安装边界来看，这款器件的整体外形为规整长方体，三个射频接头向外伸出的长度一致，安装时需要在面板上预留对应接头的过孔，过孔直径略大于SMA接头的外螺纹直径，同时腔体底部可以根据安装需求选配固定支脚，直接固定在设备底板或者散热安装板上，

　　安装时需要注意控制接头的拧紧扭矩，避免过大的扭矩导致腔体侧壁变形，影响内部开关簧片的接触压力。内部的开关切换结构采用高频继电器式的接触设计，建模过程中需要预留足够的内部腔体空间，避免射频通路与腔体内壁的距离过近带来的分布电容变化，影响高频段的传输性能，同时供电引脚的走线要远离射频通路，避免电源纹波耦合到射频信号中。在实际选型装配时，这类器件的安装空间需要预留接头插拔的操作空间，尤其是射频接头侧需要留出足够的扳手操作空间，方便后期维护时更换线缆，控制接口侧需要预留线缆弯折的半径，避免控制线过度弯折导致线芯断裂。腔体的边角做了小倒角处理，去除加工后的锐边，避免装配时划伤操作人员或者划破线缆表皮，表面的标识采用激光刻蚀工艺，直接在腔体表面标注端口定义、供电引脚定义与器件型号，不会因为长期使用出现标识磨损脱落的问题，方便后期调试与维护时快速识别端口功能。建模过程中对每个配合面的公差都做了对应设置，比如腔体与上下盖的配合采用小间隙配合，既保证装配时能够顺利对位，也能减少接缝处的电磁泄漏，射频接头法兰与腔体的贴合面采用平面度公差要求，保证装配后接头的接地连续性。
