汽车冲压配套775型直流电机结构设计

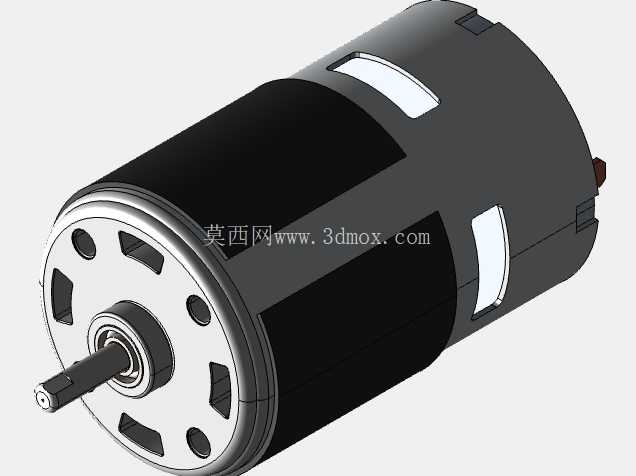

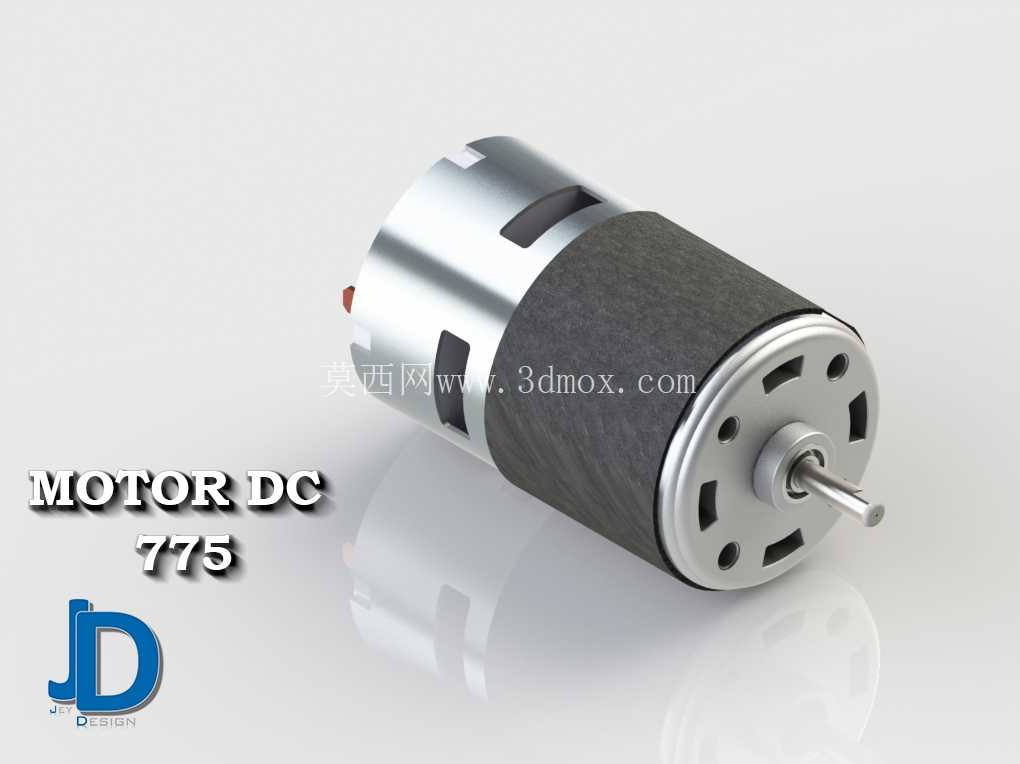

在汽车冲压生产线的辅助送料、工位定位以及小型工装驱动场景中，这类775规格直流电机是应用频次极高的动力执行元件，不同于大型冲压设备的主驱动电机，这类小功率直流单元更多承担工位级的精准动作输出，比如冲压线上的废料拨送机构、模具端的小型顶出辅助装置、线边检测工装的进给驱动，都需要这类体积紧凑、扭矩输出适配低压供电场景的动力部件。从结构设计逻辑来看，这款电机的壳体采用常规的直筒式冷轧钢拉伸结构，端盖配合止口定位，能保证内部定子与转子的同轴度公差控制在合理范围内，避免高速运转时的径向跳动带来的异响与寿命损耗。输出轴的伸出长度做了适配性设计，既可以直接配合联轴器连接负载，也能加装小模数齿轮参与减速传动，适配不同冲压工位的安装空间限制。实际选型应用时，首先要确认安装边界：电机主体外径为标准775系列的42mm区间，筒体长度不含输出轴约67mm，端盖的安装孔位采用对称分布的M3螺纹孔，孔位中心距适配常规的小型安装支架，不需要额外做定制化的转接板就能固定在冲压工位的工装基板上。输出轴的直径为5mm，轴端做了D型切边处理，配合紧定螺钉固定传动件时能有效防止打滑，避免冲压工位频繁启停带来的传动松脱问题。从功能特性上看，这类直流电机的转速区间适配低压直流供电场景，在12V到24V的常用工控供电范围内，能输出稳定的扭矩，应对冲压工位上的轻载持续运转或者短时峰值负载都有足够的余量，而且本身的碳刷结构做了耐磨处理，能适应冲压车间多粉尘、一定温度波动的工况，不需要频繁做维护更换。设计建模过程中，需要重点关注几个配合公差：定子磁瓦与壳体内壁的过盈配合量，要保证磁瓦不会在运转震动中移位；转子轴与轴承的配合公差选用基孔制过渡配合，既保证转动顺畅，又不会出现轴窜；端盖与壳体的止口配合间隙控制在0.02mm以内，保证装配后整体的密封性能，减少冲压车间的金属粉尘进入电机内部磨损碳刷和换向器。在汽车冲压模具的配套结构里，这类电机往往不是独立工作的，会配合小型减速箱、位置传感器组成完整的小型驱动单元，比如连续模里的步距送料微调机构，就需要这类电机带动微调螺杆调整送料位置，每次调整的精度能控制在0.1mm级别，满足冲压件的尺寸公差要求。还有冲压线末端的工件分拣拨叉，用这类电机驱动拨杆做往复摆动，响应速度快，供电接线简单，不需要复杂的变频控制回路，适合车间现场的快速部署。建模的时候还要考虑实际装配的工艺性，比如壳体上的散热槽位置，要避开安装孔位和端盖配合面，既保证运转时的热量能及时散出，又不会因为开槽降低壳体的结构强度，应对冲压设备带来的持续震动时不会出现壳体变形。出线端的位置做了轴向出线设计，不会占用径向的安装空间，在狭窄的模具安装腔内也能顺利走线，避免线缆被运动部件剐蹭破损。很多结构工程师在做冲压工位的小型动力方案选型时，容易忽略电机的堵转扭矩参数，这款775直流电机的堵转扭矩足够应对工位上偶尔出现的卡滞情况，不会因为小的异物卡阻就直接烧毁绕组，配合简单的过流保护电路就能长期稳定运行。另外，电机的整体重量控制在300g左右，安装在小型工装的悬臂结构上也不会带来过大的负载，不需要额外加强支架的结构强度，能简化整体工装的设计重量，降低工位的改造成本。从实际应用的反馈来看，这类电机在汽车冲压车间的工况下，连续运转寿命能满足生产线的维保周期要求，不需要在生产间隙频繁拆换，能减少生产线的停线时间，这也是它在冲压工位辅助驱动场景中被广泛应用的核心原因。建模过程中所有的圆角、倒角都按照实际加工工艺做了还原，比如壳体两端的收口圆角，端盖的安装沉头孔深度，输出轴的卡簧槽位置，都和实物的加工尺寸保持一致，导入装配环境后可以直接做干涉检查，不需要再做额外的模型修正，能缩短结构设计的周期。
