猫头鹰NH-AAS型CPU散热风扇结构设计

在桌面级计算设备、小型工控主机以及紧凑型嵌入式计算单元的热管理场景中，CPU风冷散热组件是保障芯片持续稳定运行的核心部件，本次涉及的这款猫头鹰NH-AAS结构的安装风扇，正是针对小尺寸方形安装位的CPU散热需求开发的专用风冷部件。从实际应用场景来看，这类散热风扇既可以适配常规台式机的ITX紧凑型主板安装位，也能满足工业控制场景中无风道密闭机箱内的定点散热需求，相比同规格下压式散热结构，其倾斜可调的安装支架能够根据机箱内部的走线布局、内存高度遮挡情况调整出风角度，避免散热气流被周边高马甲内存、供电散热片阻挡形成紊流，有效提升有限空间内的热交换效率。

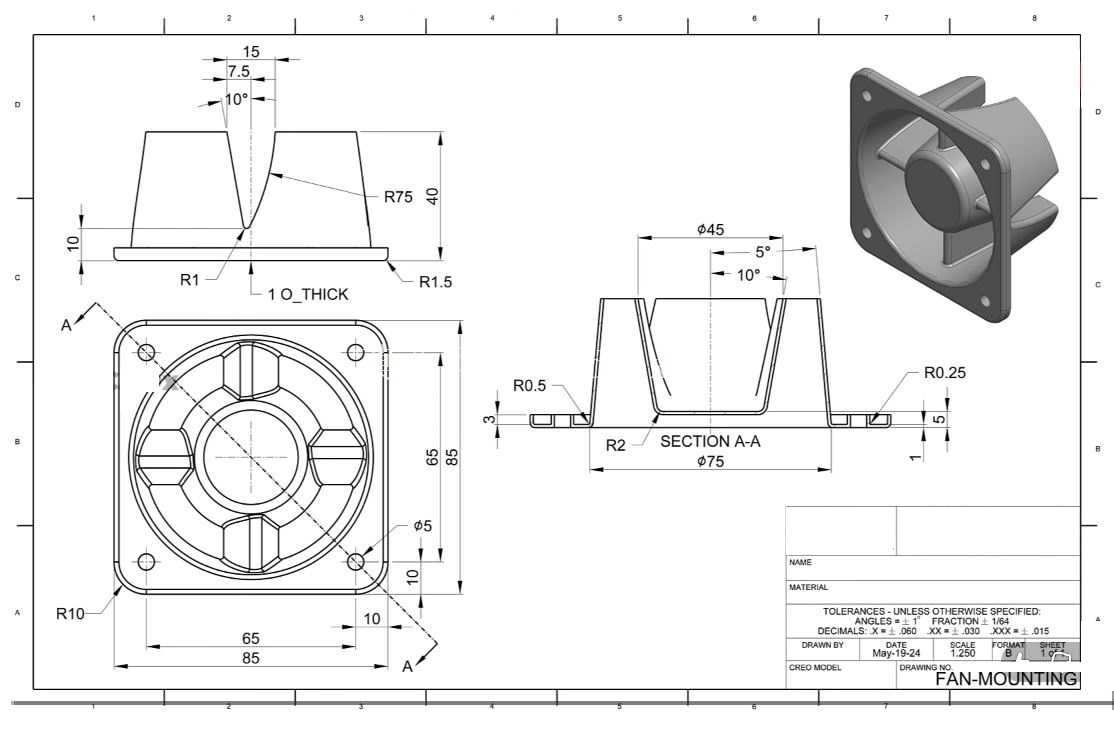

从功能特性层面看，该散热组件采用了特殊的非对称扇叶导流结构，不同于常规轴流风扇的平直扇叶设计，其扇叶边缘做了仿生锯齿切角处理，能够在扇叶高速切割空气时打散叶尖涡流，降低气动噪音的同时提升单位转速下的风压输出，即使在低转速工况下也能将足够的冷气流吹透CPU表面的散热鳍片间隙，带走芯片工作产生的积热。配套的可调角度安装支架采用了一体式冲压成型的金属结构，支架底部预留了标准的方形安装孔位，适配entrax65x65规格的安装孔距，整体底座覆盖尺寸为85x85，能够完全覆盖主流消费级CPU以及部分嵌入式工控CPU的顶盖面积，避免因散热底座覆盖不全导致的核心局部过热问题。

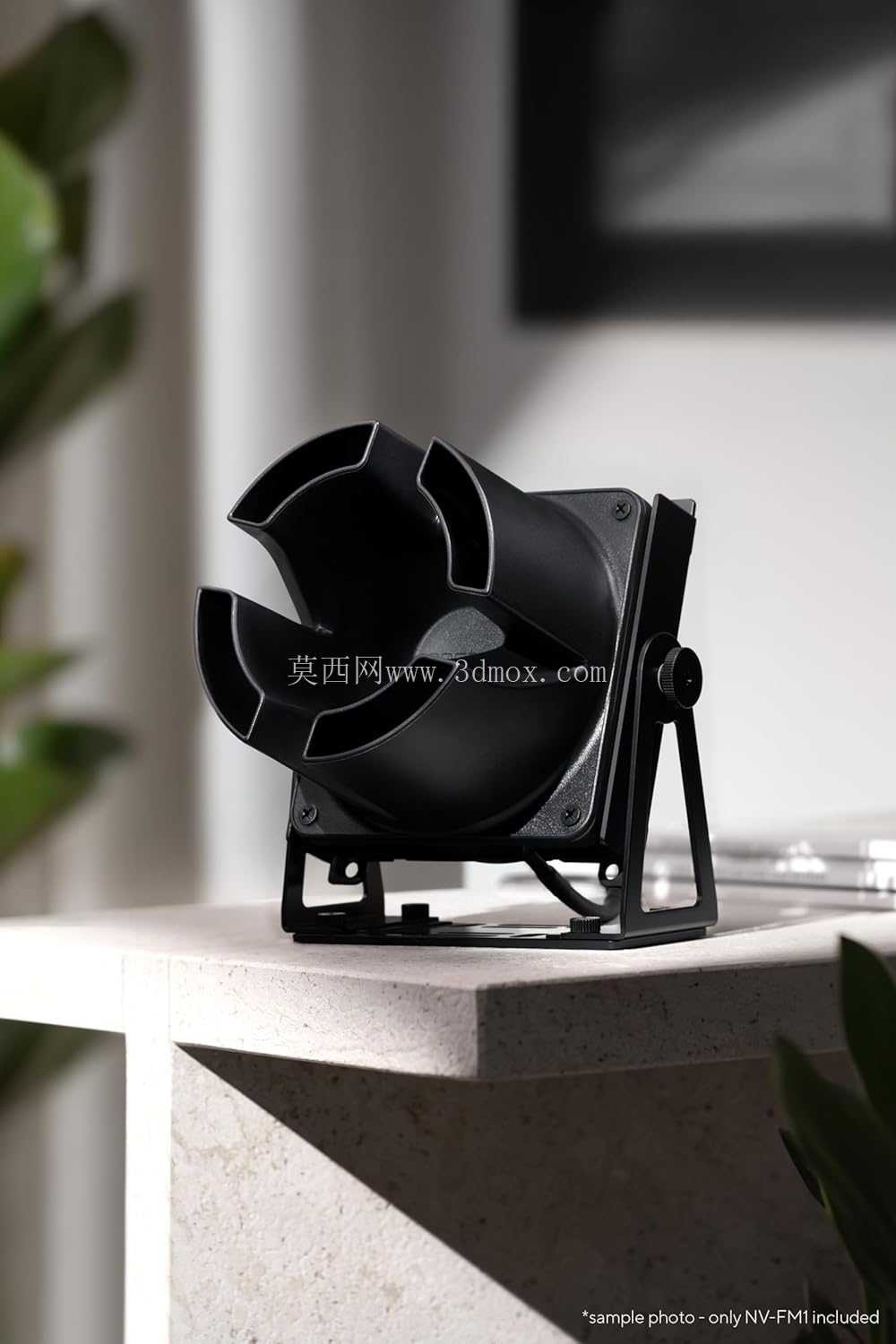

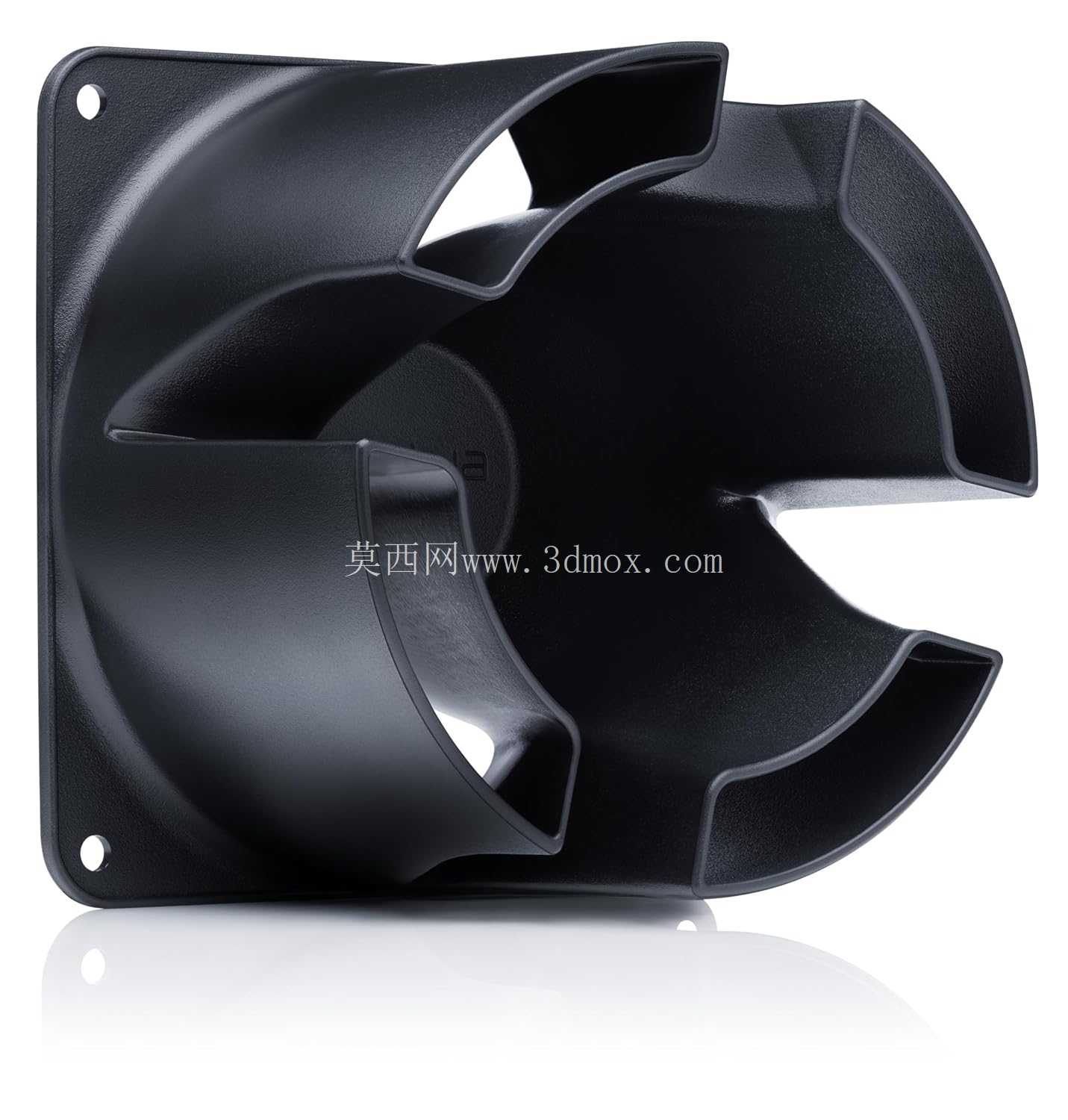

在设计思路的考量上，这款结构没有盲目追求更大的散热体积，而是围绕紧凑型装机场景的空间约束做优化：首先将风扇主体与安装支架的连接点设置在风扇两侧的中心位置，通过阻尼转轴实现角度无级调节，调节范围覆盖水平0度到垂直向上45度，用户可以根据机箱内部的风道走向调整出风方向，既可以将热风直接导向机箱后部的排风位，也可以向上出风避开下方的主板供电模块区域。其次在扇框的结构设计上，做了边角的圆弧过渡处理，避免尖锐边角在安装过程中刮伤主板线路或者周边线材，扇框四角预留了减震胶钉的安装位，能够通过橡胶减震钉隔断风扇运转时的震动传递到散热鳍片与主板上，降低整机运行时的共振噪音。

从安装边界的参数来看，这款风扇组件的整体厚度控制在25mm的常规风扇厚度规格内，搭配支架后的最小安装高度仅为32mm，能够适配厚度在40mm以内的紧凑型机箱侧盖安装间隙，不会出现常规塔式散热器顶到侧盖的问题。安装孔位采用了标准的孔距设计，既可以搭配原装的扣具直接固定在CPU底座上，也可以通过转接支架安装在机箱的散热位作为系统排风风扇使用，通用性较强。扇叶的动平衡做了精细化校准，每个扇叶的重量差控制在0.1g以内，长时间高转速运转也不会出现明显的抖动，能够保障上万小时的稳定运行寿命。

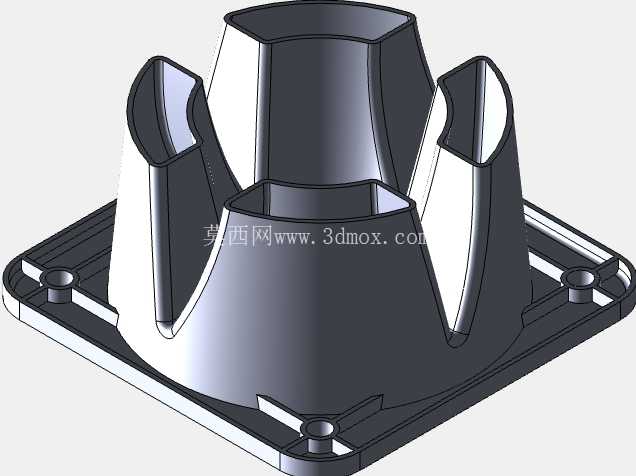

在实际的结构建模过程中，需要重点关注几个配合公差的控制：一是转轴与支架连接位置的阻尼配合公差，既要保证角度调节时的顺畅度，也要保证调整到任意角度后不会因为风扇自重或者运转震动出现角度偏移；二是扇叶与扇框之间的间隙控制，间隙过大会导致风压泄漏降低散热效率，间隙过小则容易因为热胀冷缩出现扇叶蹭框的问题；三是底座安装孔位的位置度公差，需要保证安装时螺丝能够顺利穿过孔位对齐主板上的CPU底座扣具，避免出现孔位偏差导致安装应力过大损坏主板PCB。另外在材料选择上，扇叶采用了添加玻纤的PBT材质，具备较好的抗老化性能与结构强度，长期在60度左右的工作温度下不会出现形变，支架则采用了冷轧钢板喷塑处理，兼顾结构强度与防锈能力，能够承受多次拆装而不会出现变形。
