移动式小型混凝土搅拌设备结构设计

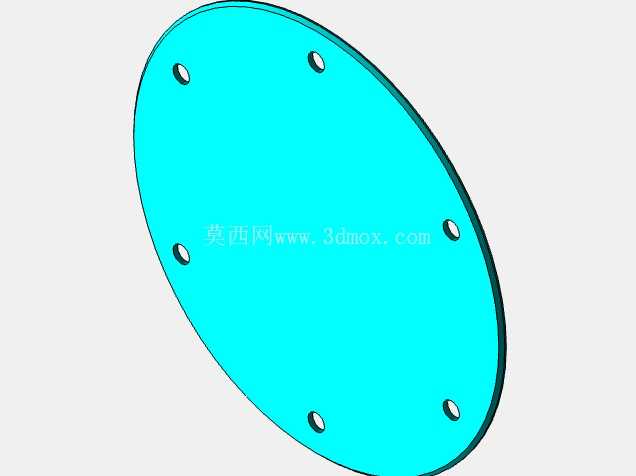

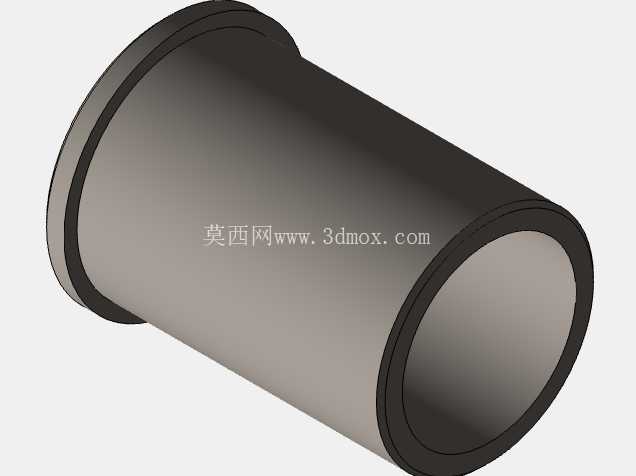

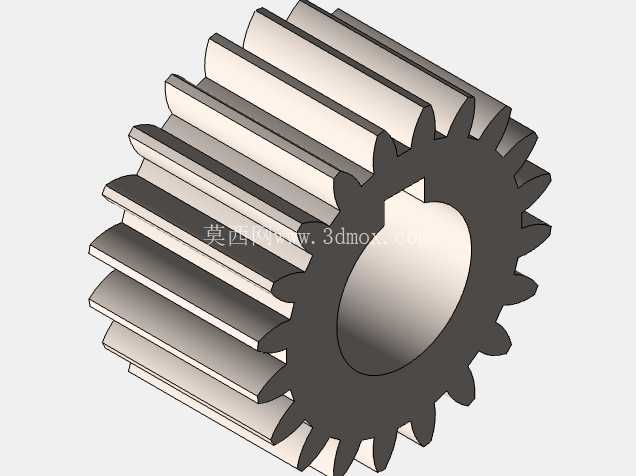

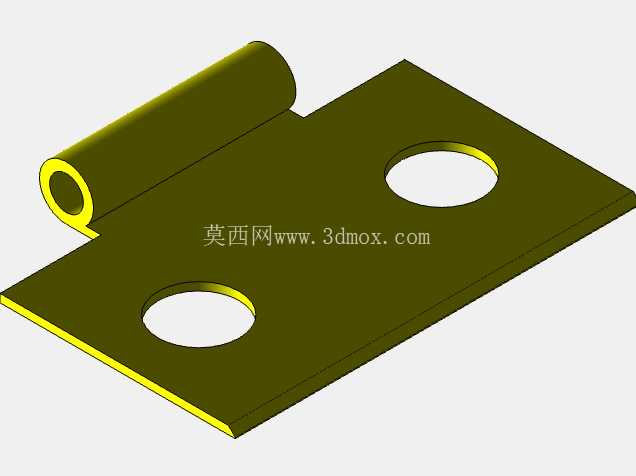

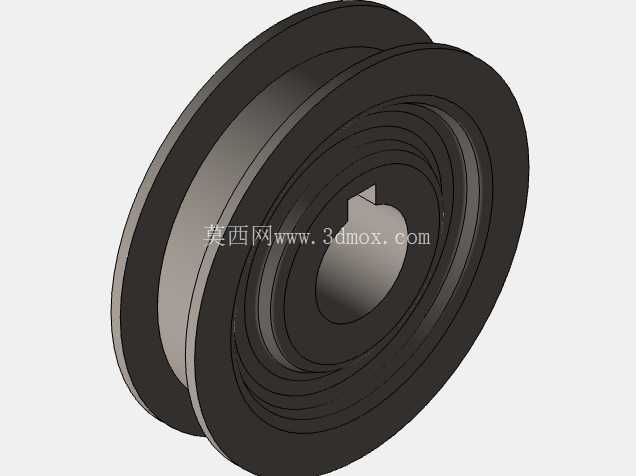

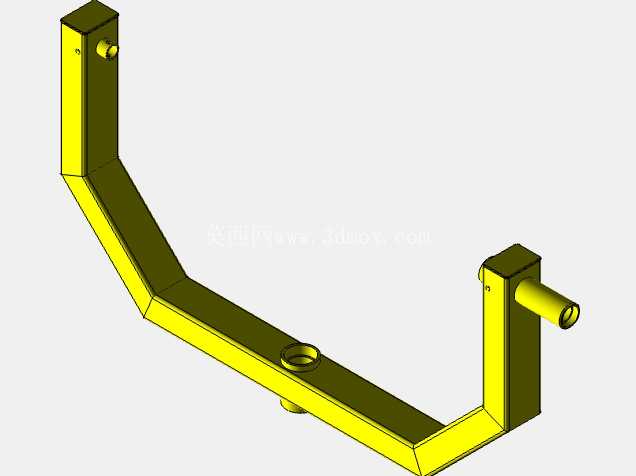

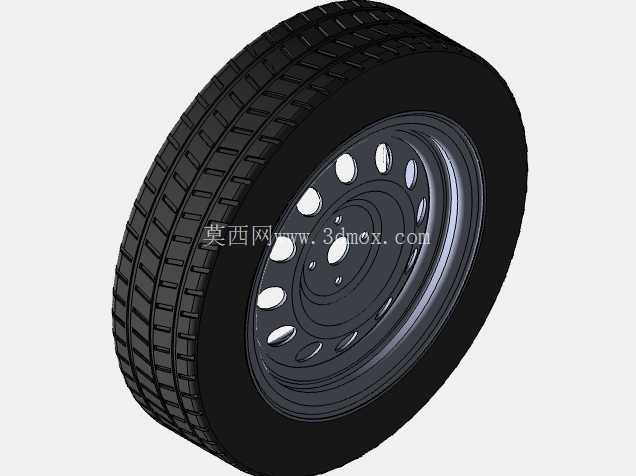

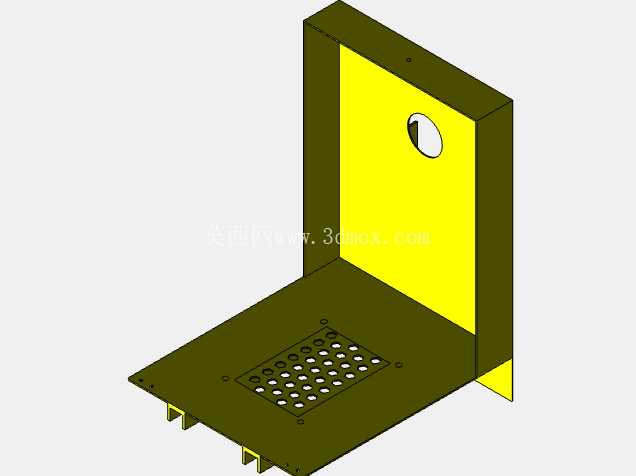

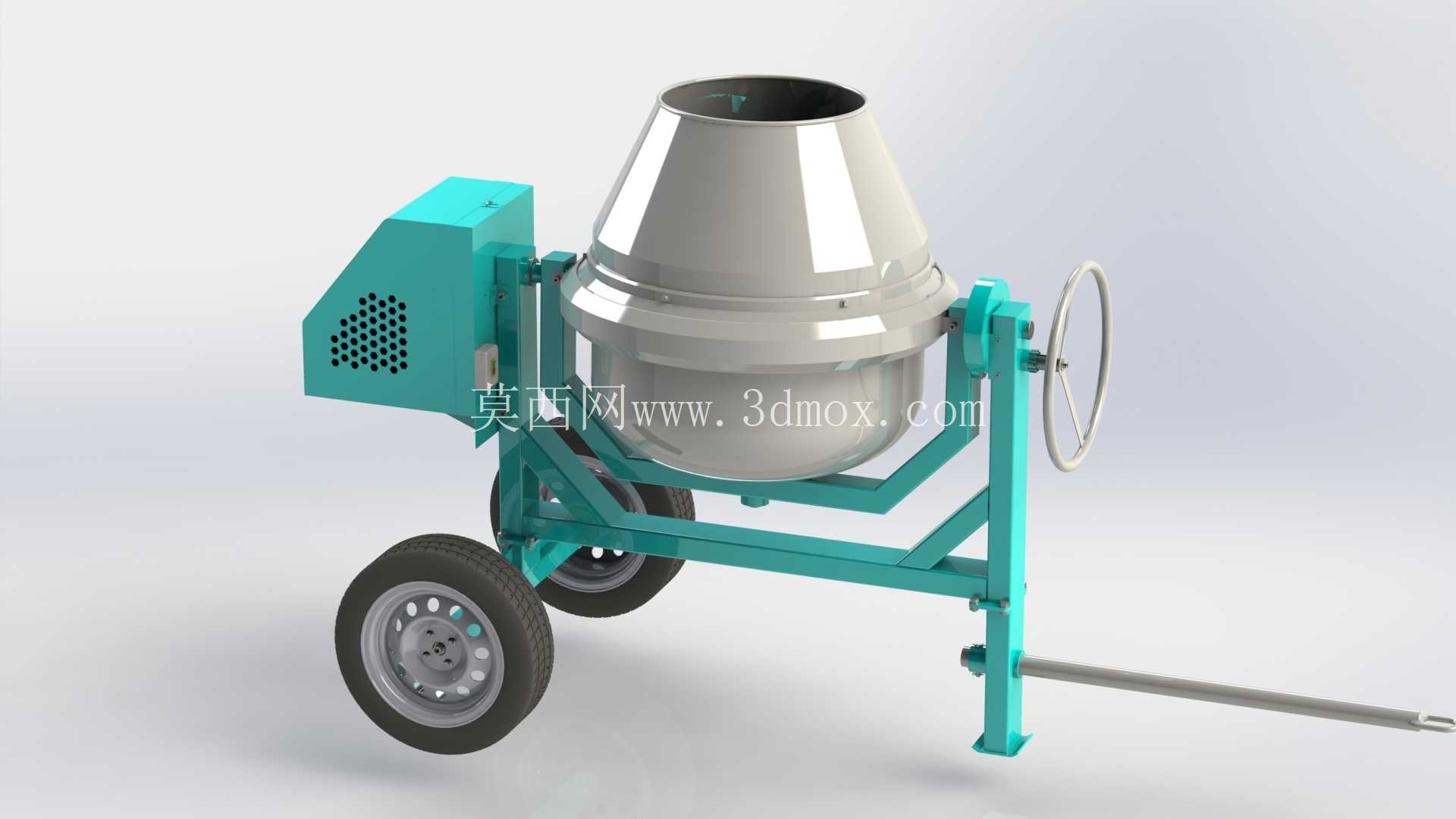

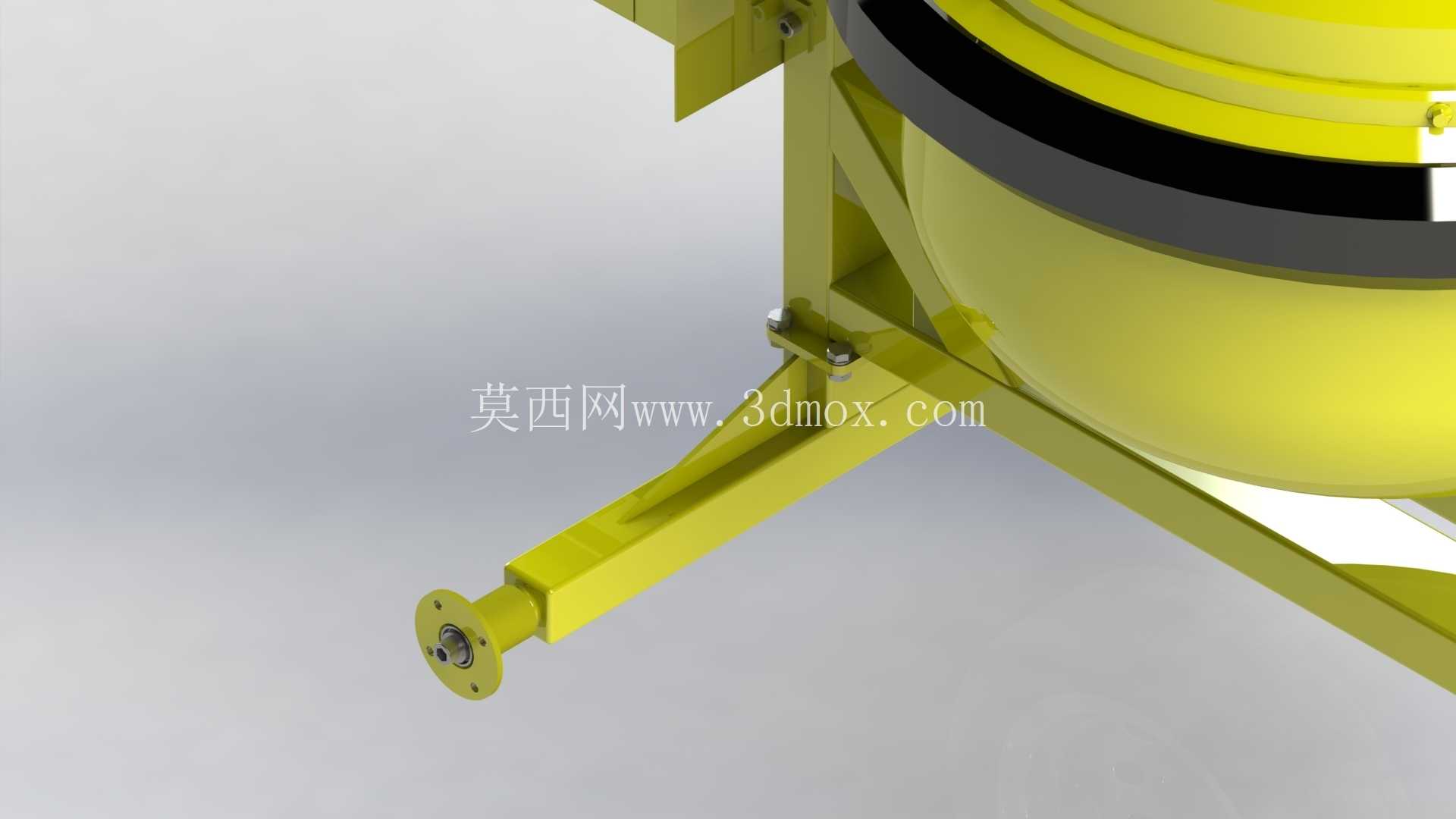

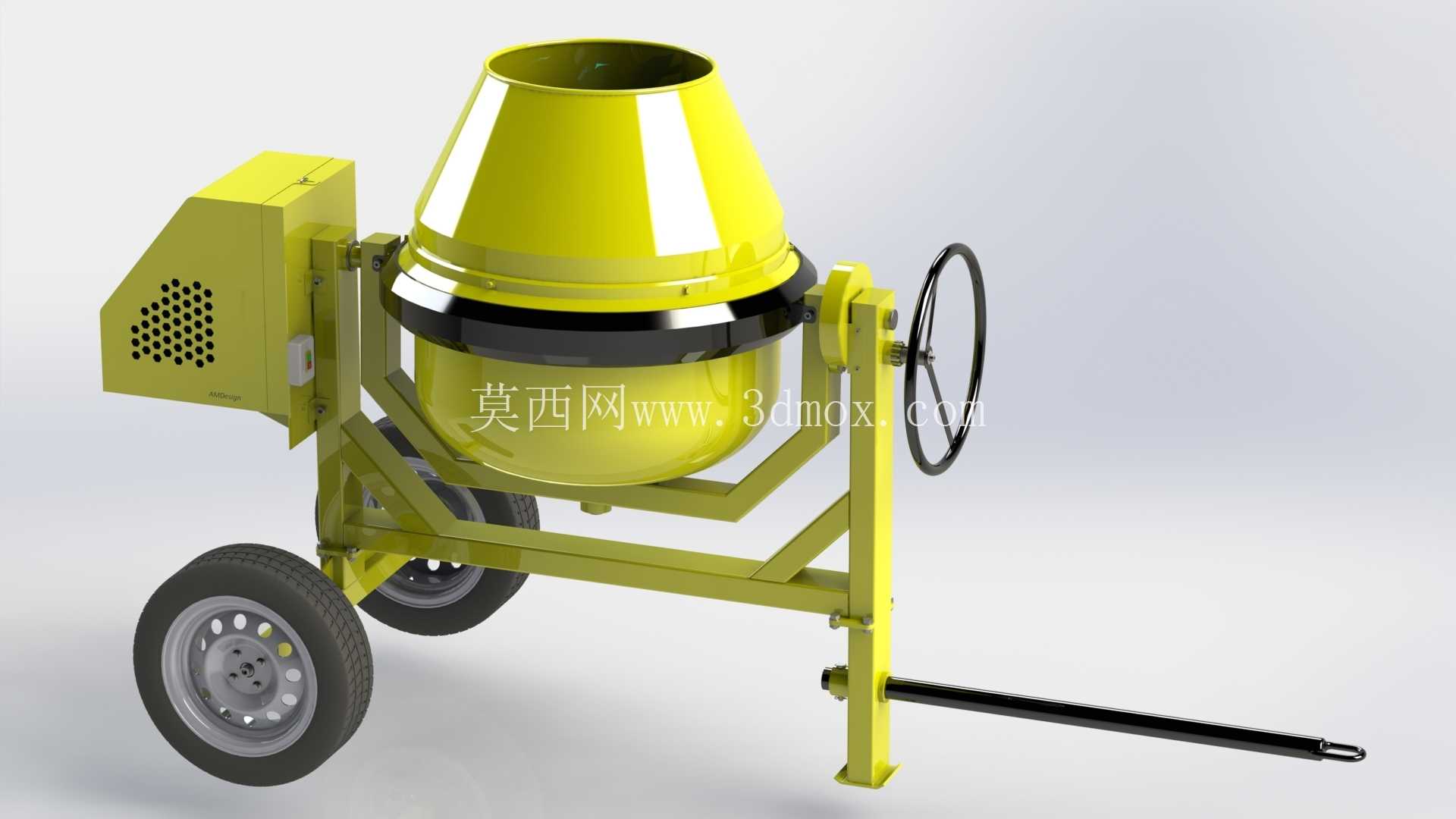

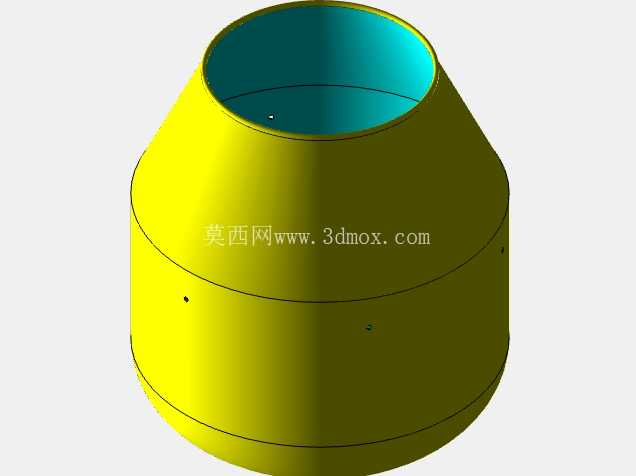

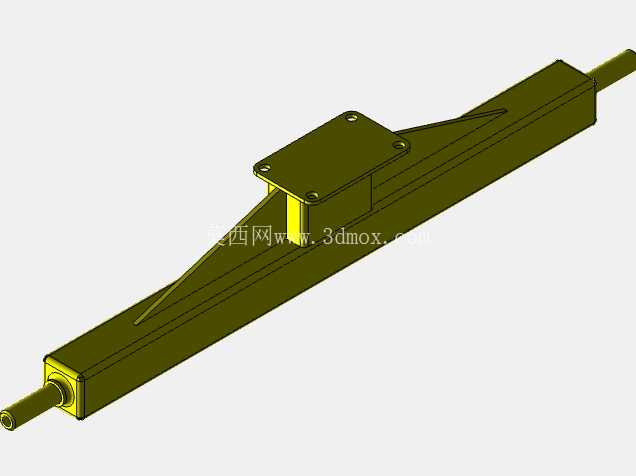

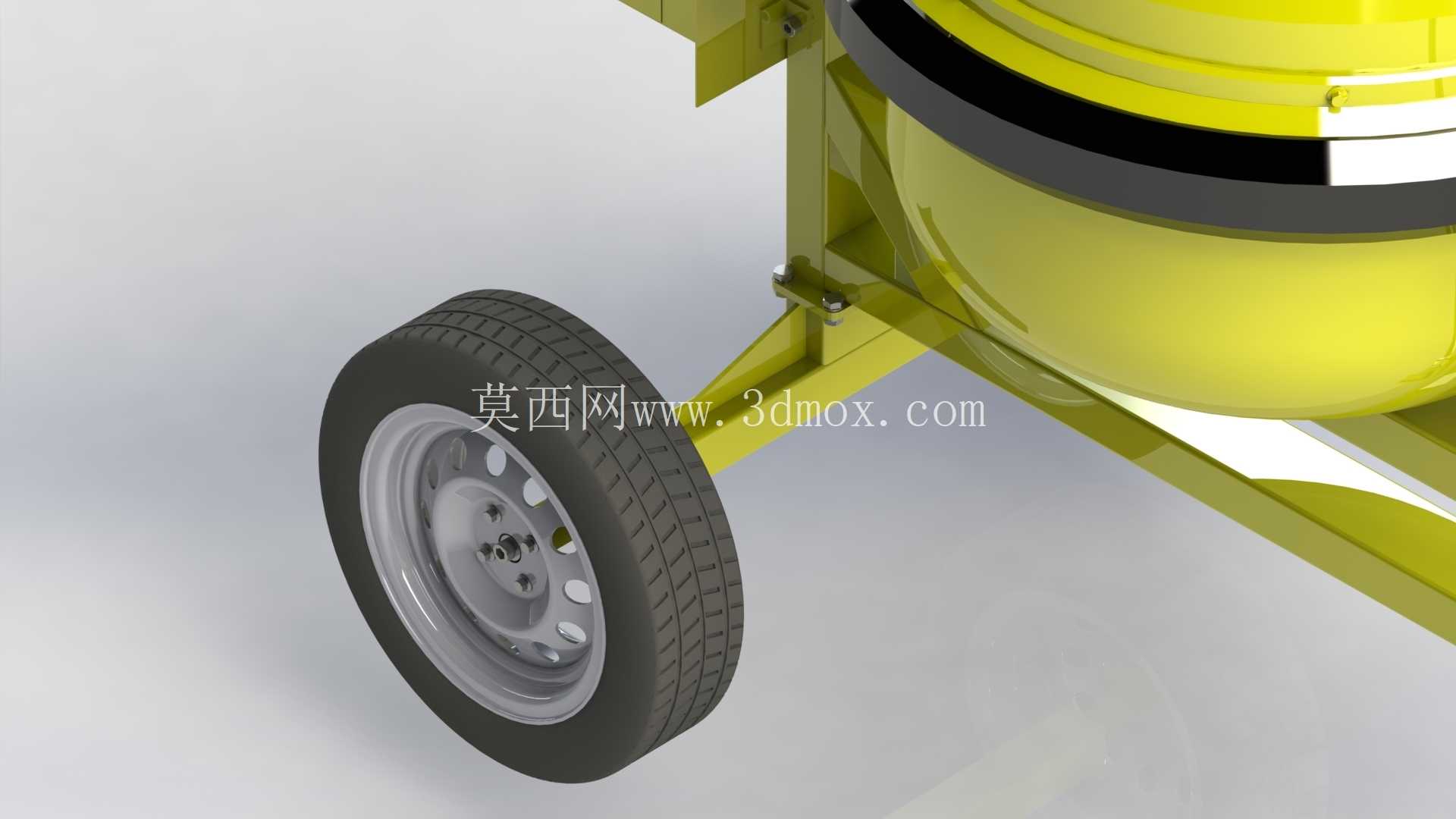

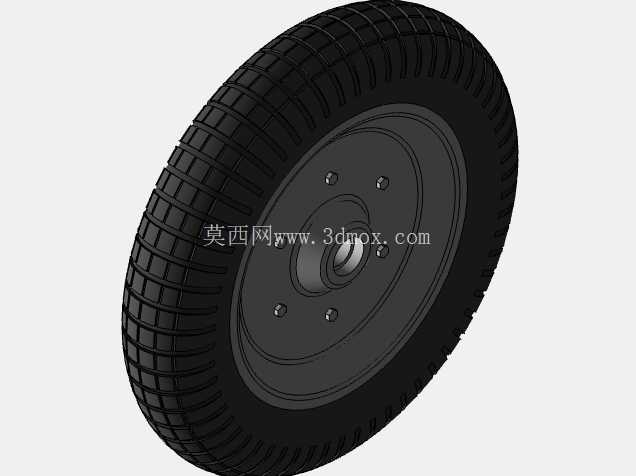

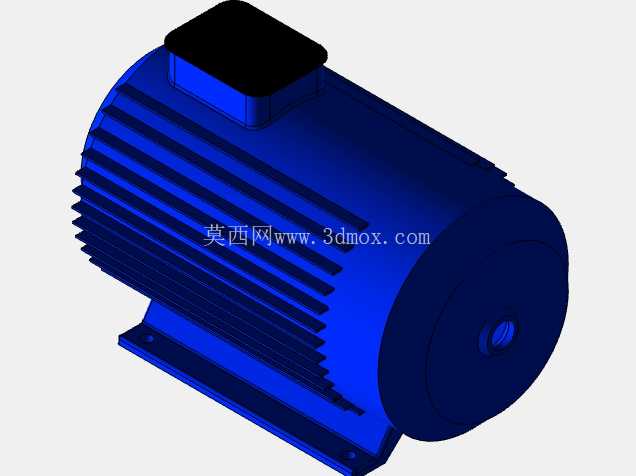

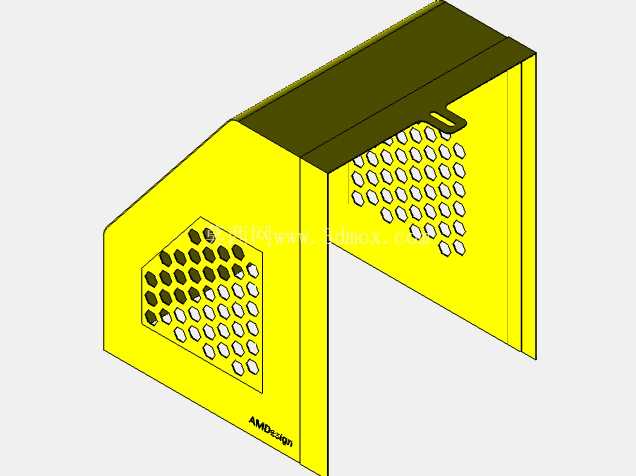

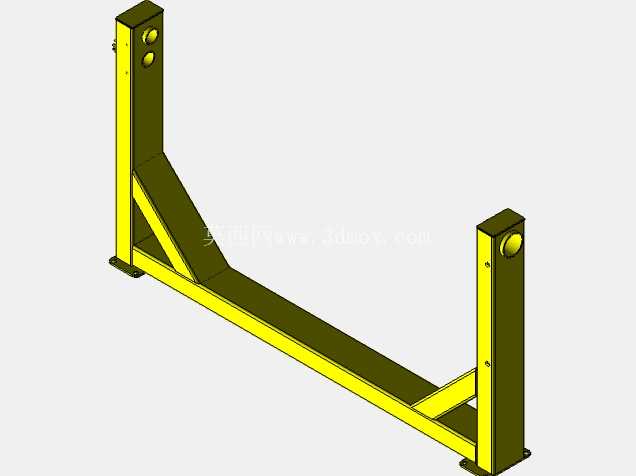

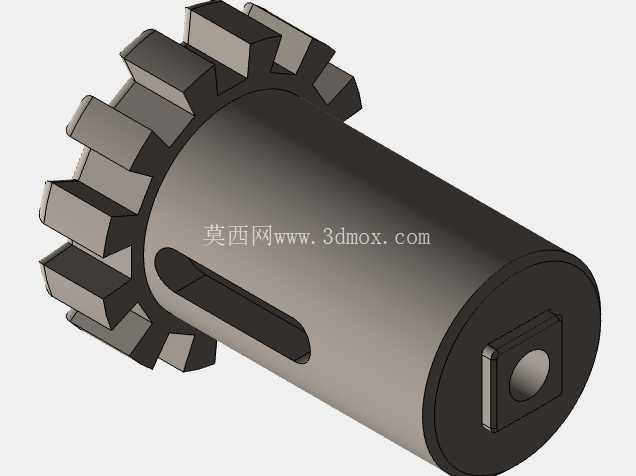

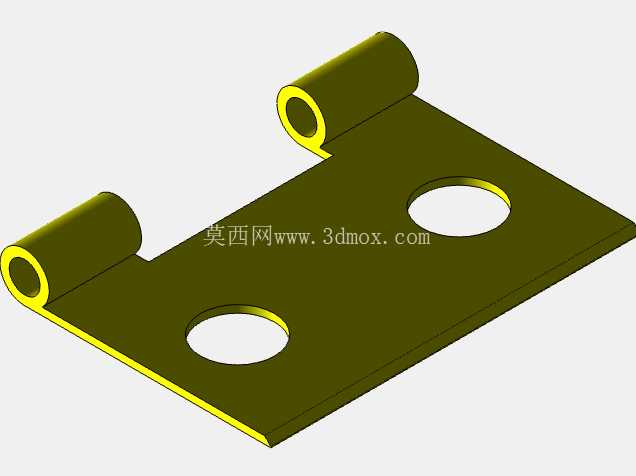

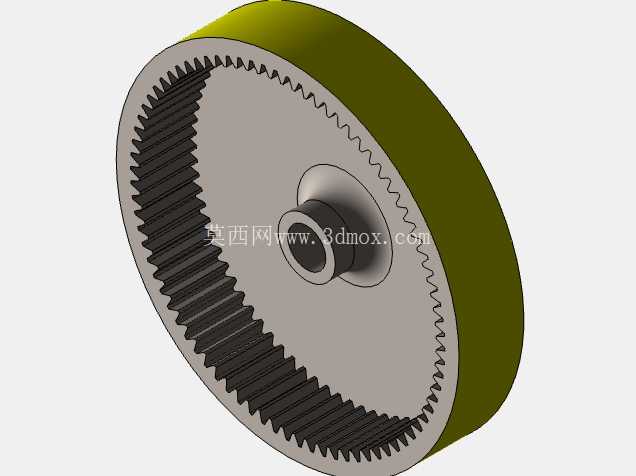

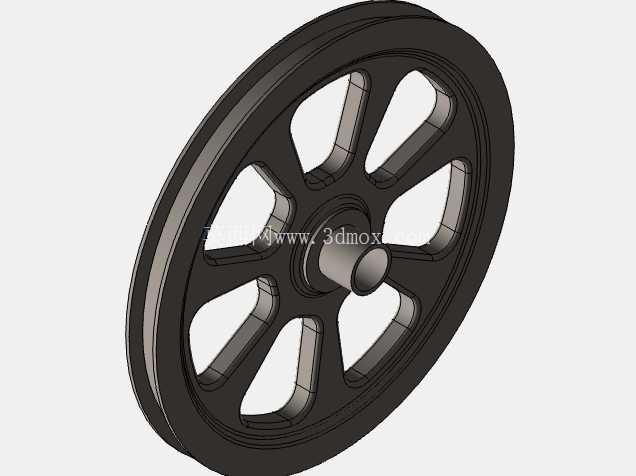

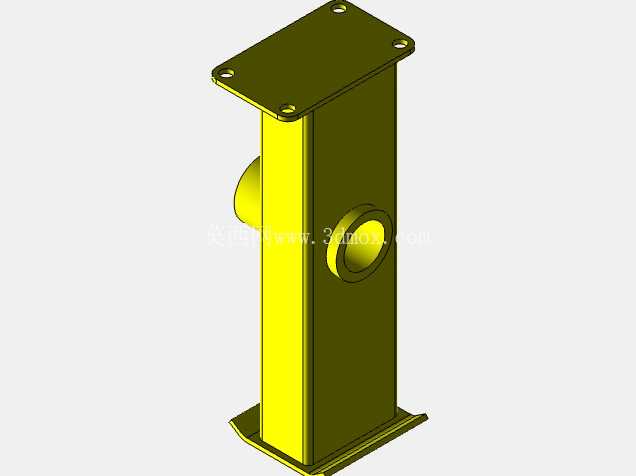

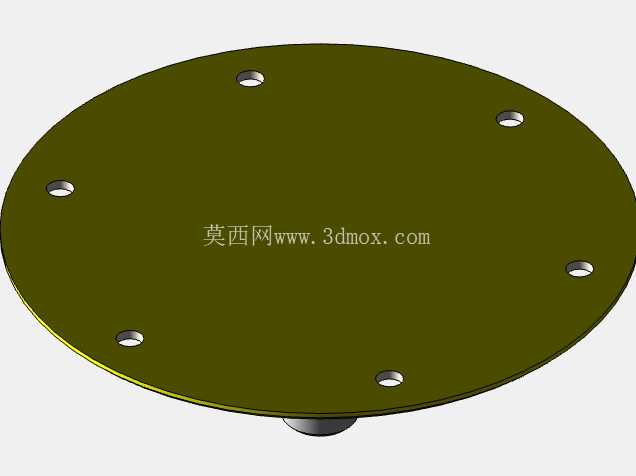

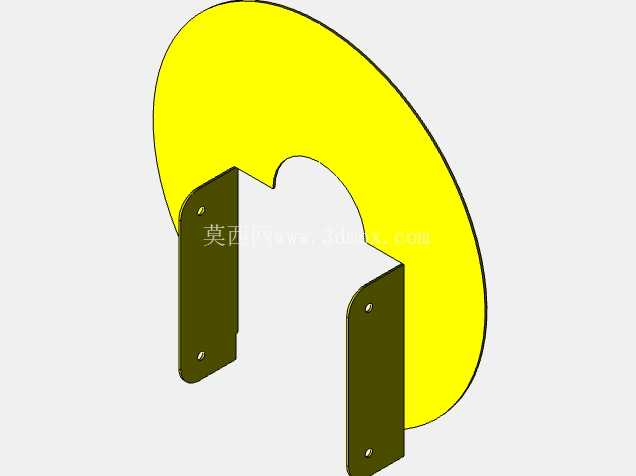

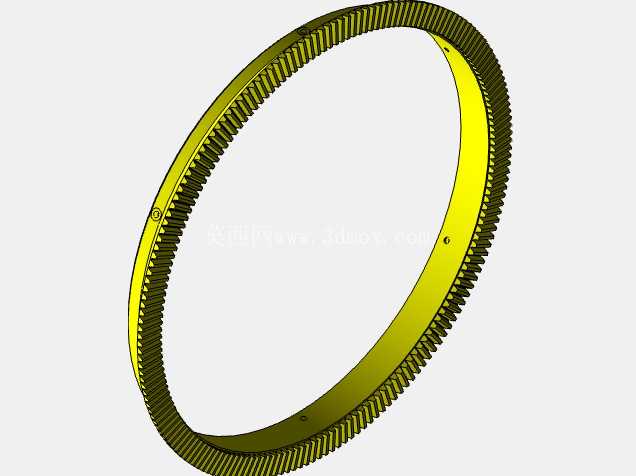

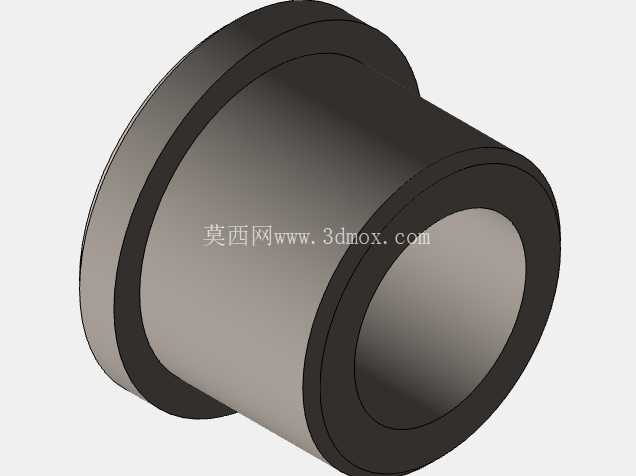

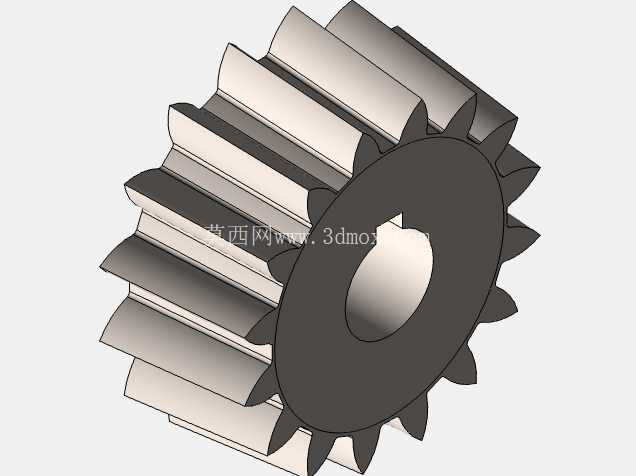

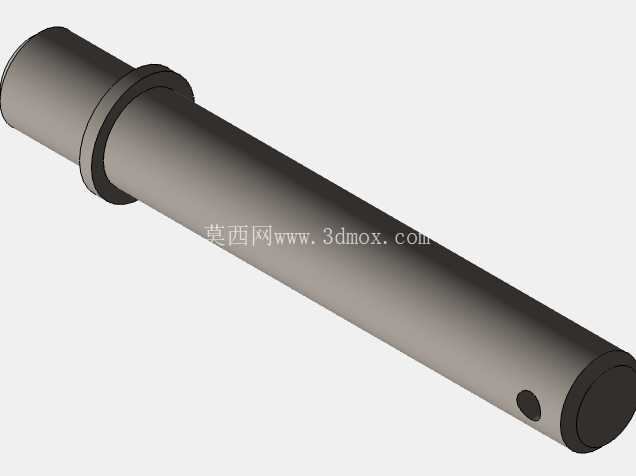

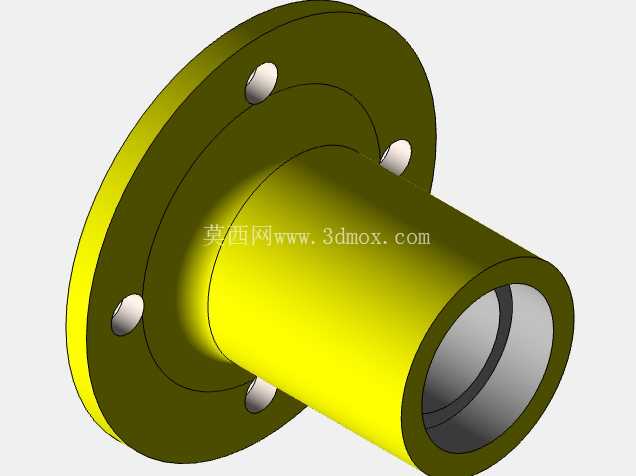

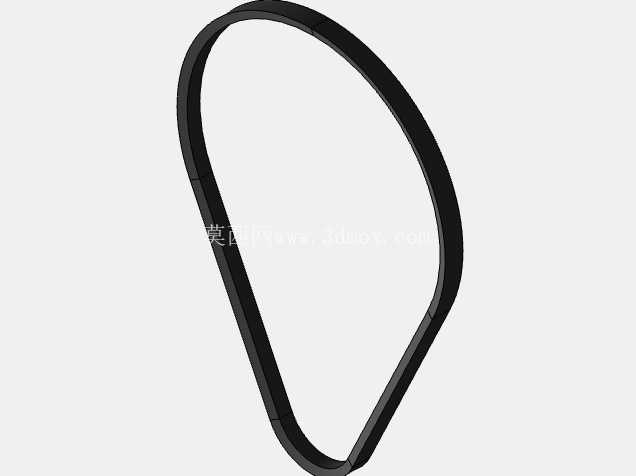

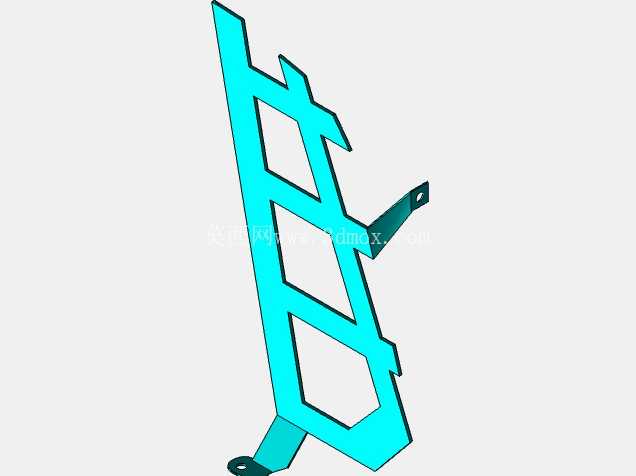

　　这款小型移动式搅拌设备，主要面向小规模建筑施工、家装土建改造、乡村自建房建设、市政零星维修这类场景设计，区别于大型商混站的固定搅拌设备，它的核心优势是转场灵活，不需要额外吊装设备，单人即可通过牵引杆完成短距离移位，适配狭窄施工场地的作业需求。从结构设计逻辑来看，整机采用倾斜式搅拌筒布局，搅拌筒锥角设计兼顾了进料、搅拌、出料三个工况的物料流动特性，搅拌时筒身绕倾斜轴线转动，内部的螺旋导料叶片在正转时完成物料的提升、翻拌、混合，反转时顺着导料螺旋将拌和好的混凝土从筒口导出，不需要额外的卸料机构，结构可靠性更高，故障点更少。底盘部分采用管式焊接框架结构，选用矩形钢管作为主承载梁，两根纵向主梁贯穿前后，前部延伸出牵引杆，后部设置支撑支腿，作业时支腿落地抵消搅拌筒转动带来的晃动，转场时支腿抬起，依靠两个充气橡胶轮承载整机重量，轮组采用深沟球轴承配合轮轴安装，轮距设计经过稳定性校核，即使在不太平整的施工地面牵引移动，也不会出现侧翻风险。搅拌筒的驱动单元布置在筒身侧方的防护壳体内，防护壳体上开设阵列式通风孔，兼顾驱动部件的散热与异物防护，避免施工过程中飞溅的砂浆、碎石进入传动区域造成部件磨损。

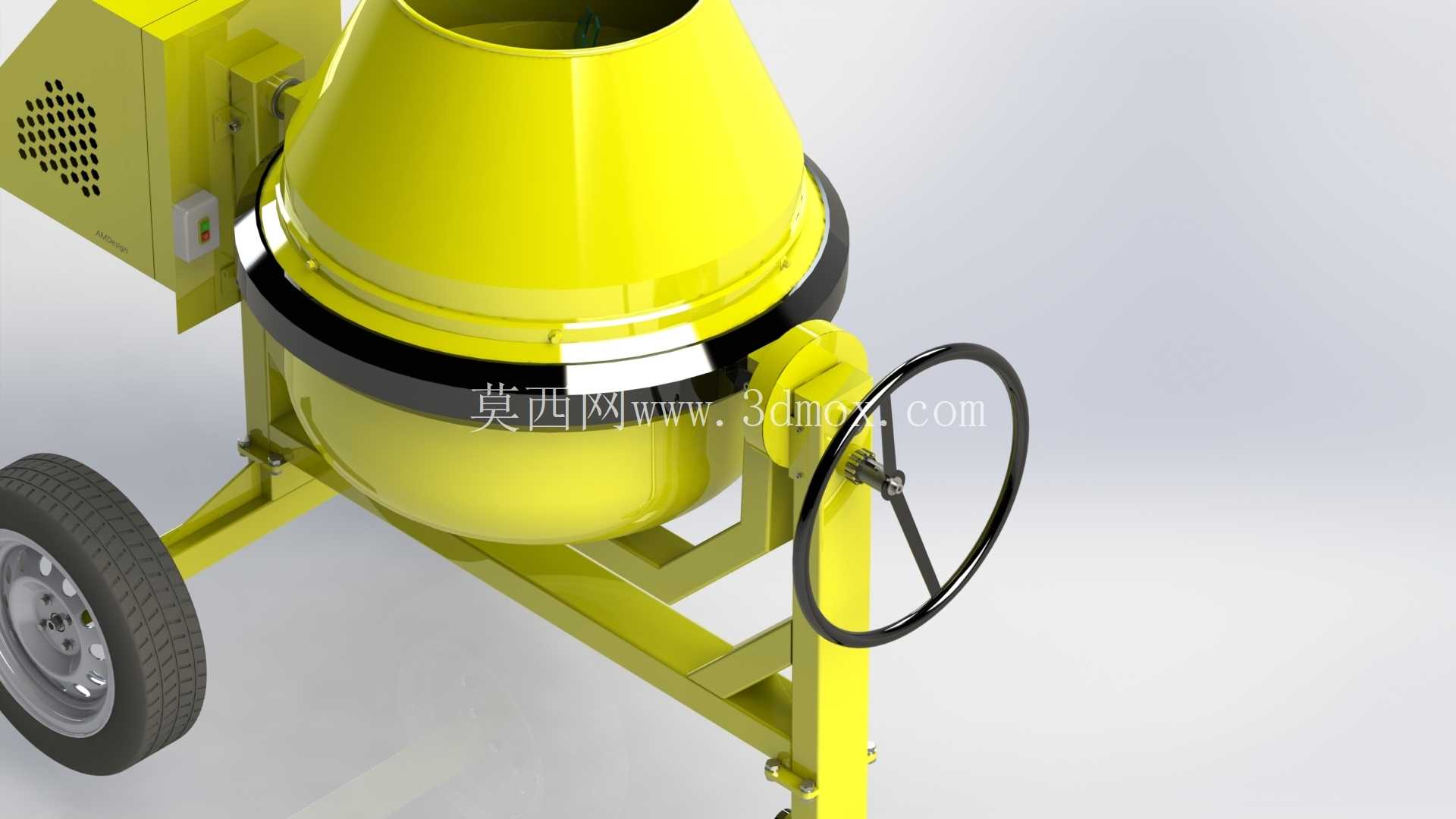

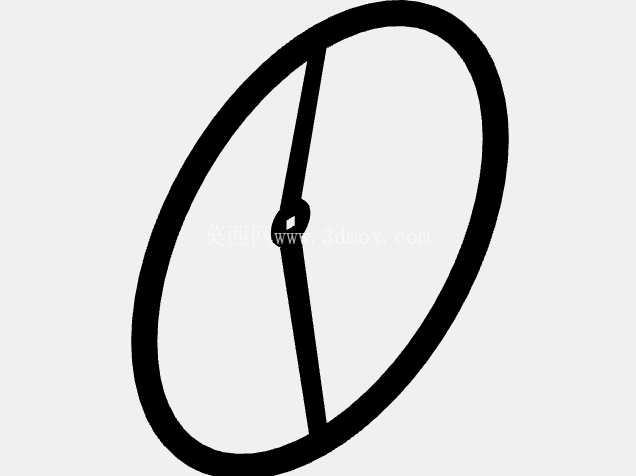

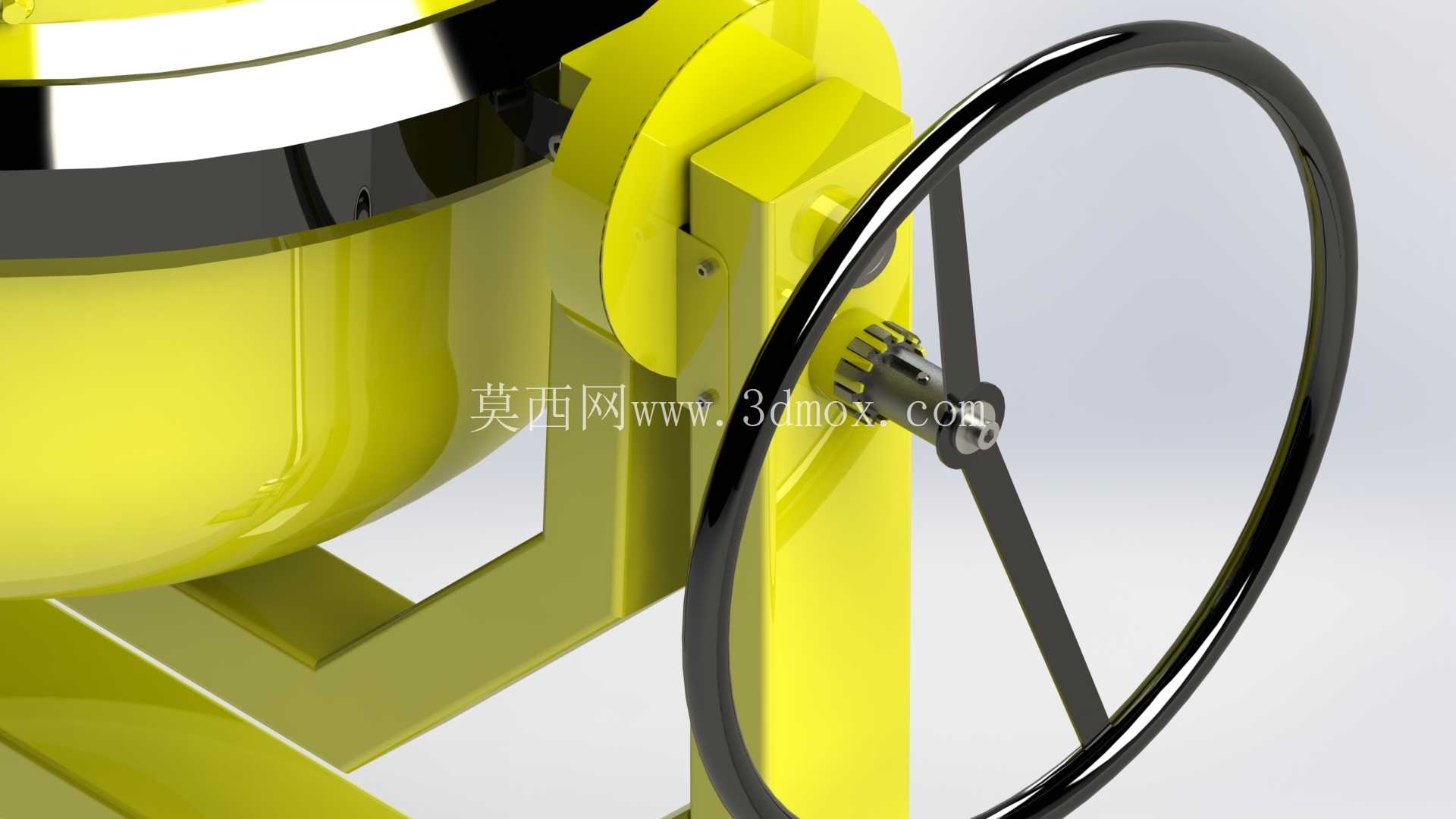

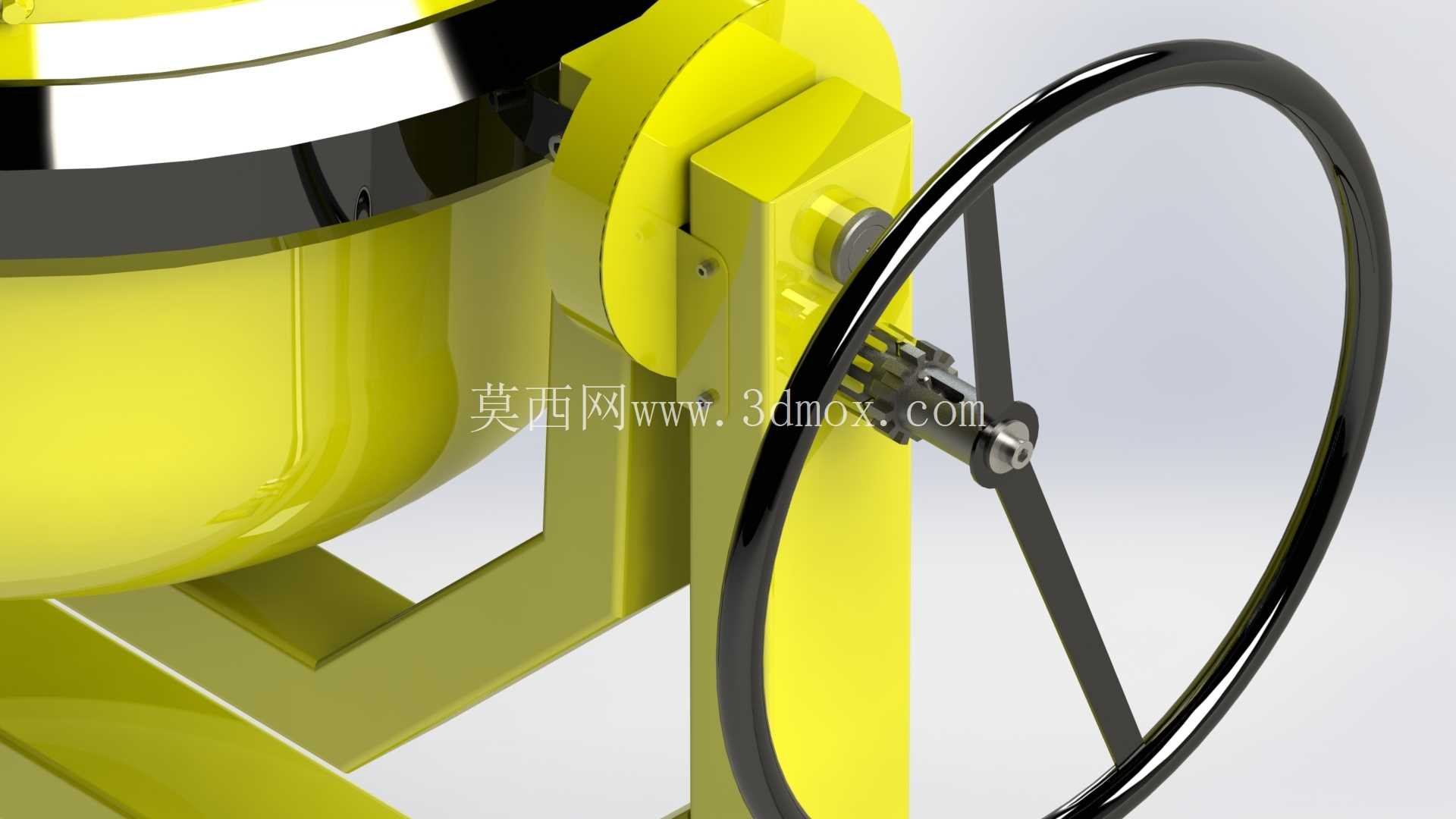

　　操控部分采用手轮式转向调节结构，手轮通过蜗杆蜗轮机构连接搅拌筒的倾翻支架，转动手轮即可微调搅拌筒的倾斜角度，适配不同坍落度混凝土的搅拌与卸料需求，手轮的操作力经过杠杆比优化，普通施工人员不需要额外辅助工具即可完成操作。从安装边界来看，整机作业状态下的占地面积不到两平方米，不需要做专门的设备基础，只要放置在硬化平整的地面即可开机作业，进料口高度适配人工上料的操作高度，不需要搭配上料提升机，作业人员用铁锹即可将水泥、砂石、水依次投入筒内。设计过程中对整机重心做了多次优化，满载搅拌时重心落在两轮与前支撑腿构成的三角形支撑区域中心位置，即使搅拌过程中物料偏载，也不会出现设备倾翻的问题。

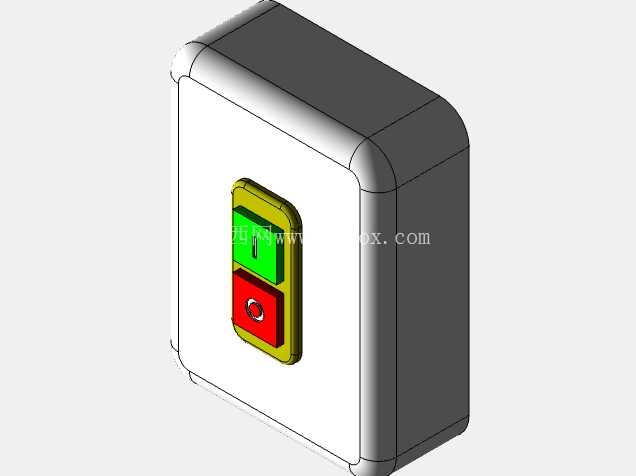

　　搅拌筒的筒口直径设计兼顾了进料速度与卸料时的物料流速，不会因为筒口过小导致进料时物料撒漏，也不会因为筒口过大导致搅拌过程中物料溢出。传动部分的防护等级适配户外施工的多尘环境，所有转动配合位置都设置了防尘密封圈，减少砂浆粉尘进入轴承造成的磨损，延长设备的日常维护周期。侧方的电气控制盒做了密封防水处理，适配户外突发降雨的施工场景，避免电路受潮短路。这款设备的搅拌容积适配单次0.2到0.3立方米的混凝土搅拌需求，刚好匹配小规模施工的用料节奏，不会因为单次搅拌量过大造成物料浪费，也不会因为单次搅拌量过小拖慢施工进度。轮组选用的是通用型充气轮胎，和普通小型农用机具的轮胎配件通用，后期更换维护成本低，不需要专门定制配件。

　　牵引杆的长度设计符合人工牵引的操作力学，牵引时操作人员不需要过度弯腰即可握持杆端，转场转向灵活，可以直接通过普通住宅的入户门洞，适配室内装修阶段的小型混凝土搅拌作业，比如地面找平、构造柱浇筑这类小方量作业场景。搅拌筒内壁的叶片采用分段式焊接设计，叶片的螺旋角度经过物料运动仿真验证，搅拌时可以让筒内的物料形成连续的上下循环流动，不会出现搅拌死角，保证水泥、砂石、水的混合均匀度，搅拌出来的混凝土和易性满足民用建筑的施工要求。整机的焊接结构都做了应力释放处理，避免长期承受交变载荷出现焊缝开裂的问题，框架表面做了防锈涂装，适配户外施工的潮湿、多尘环境，延长设备的整体使用寿命。
