电脑CPU分体式水冷散热冷头结构设计

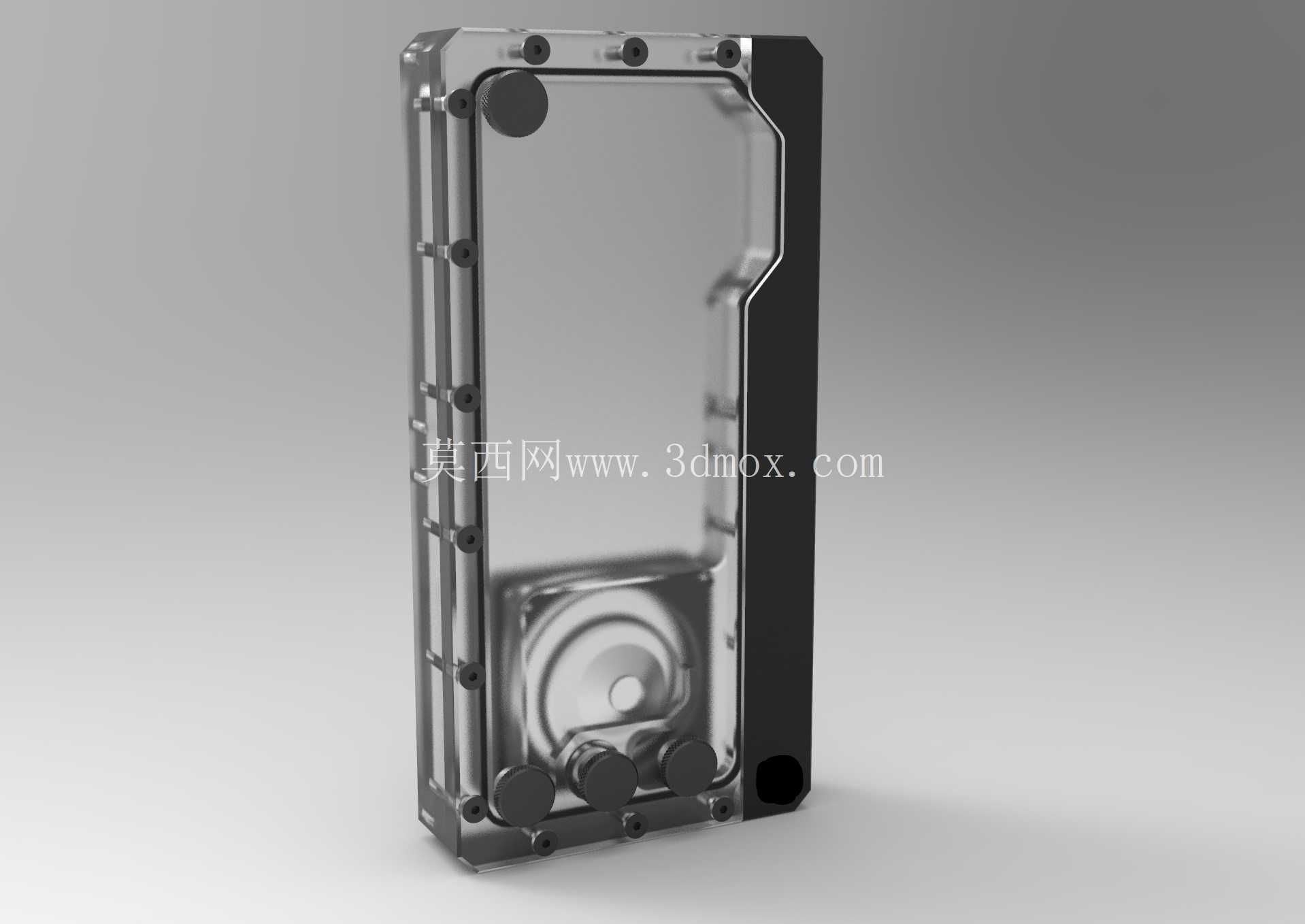

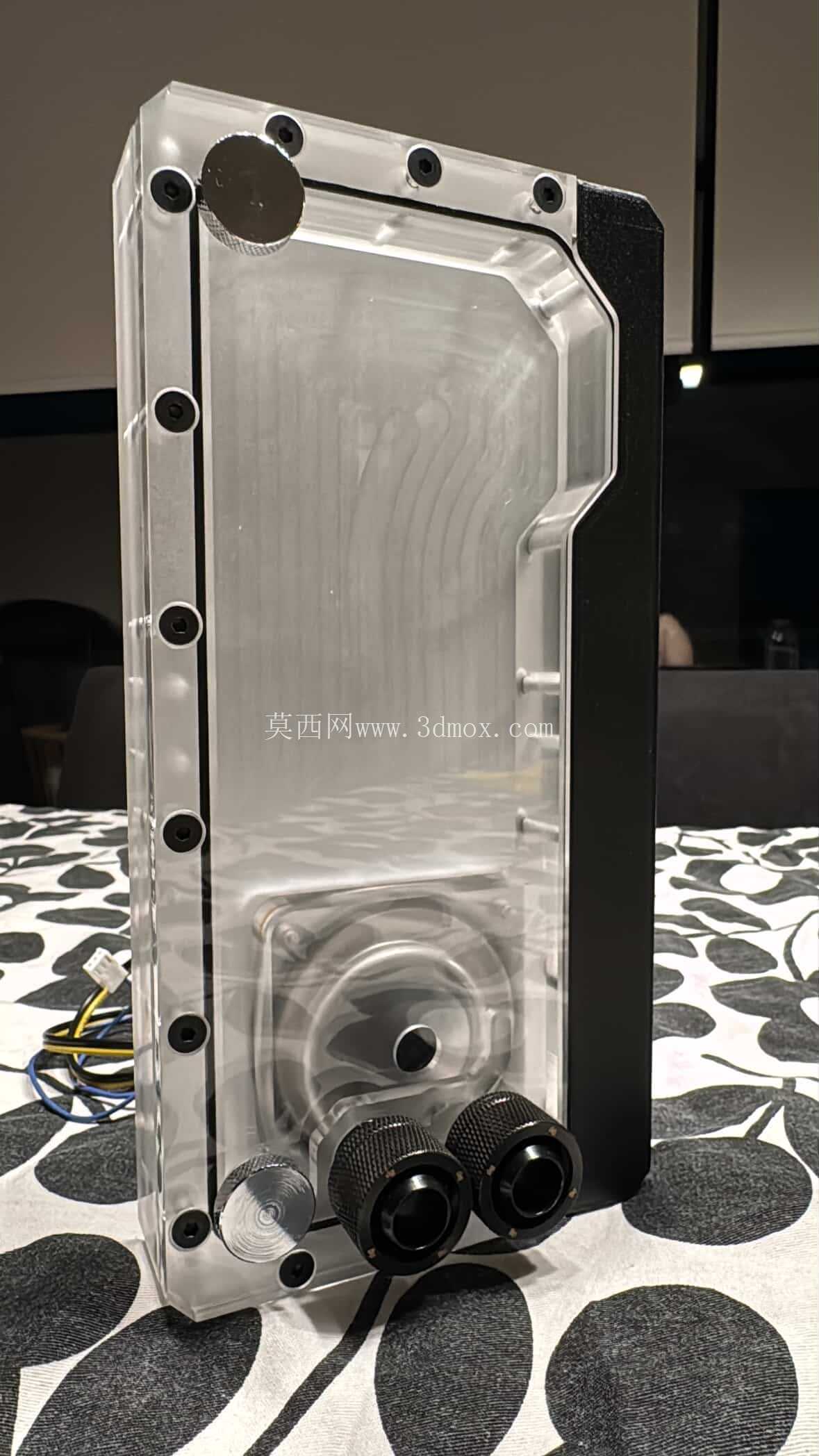

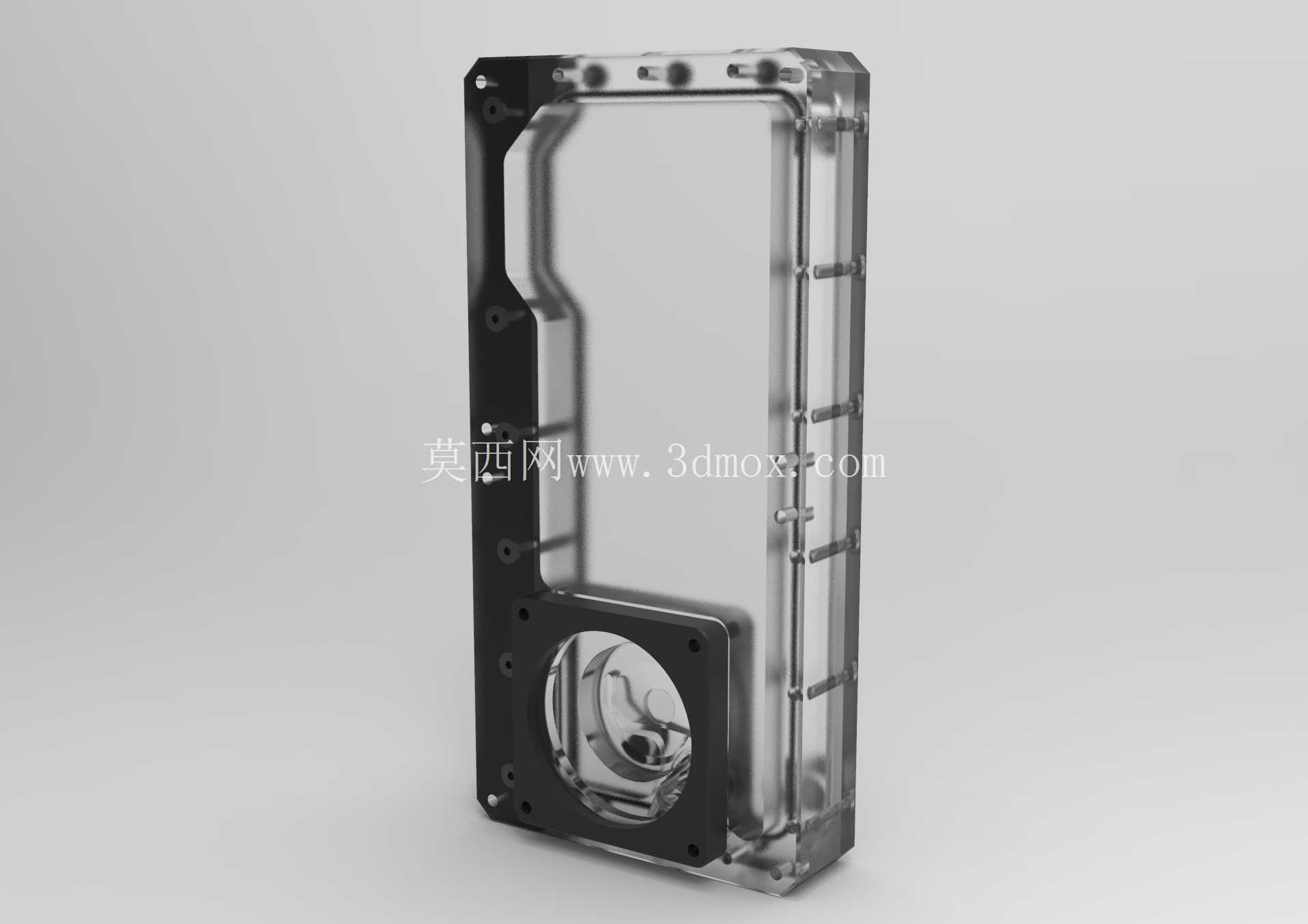

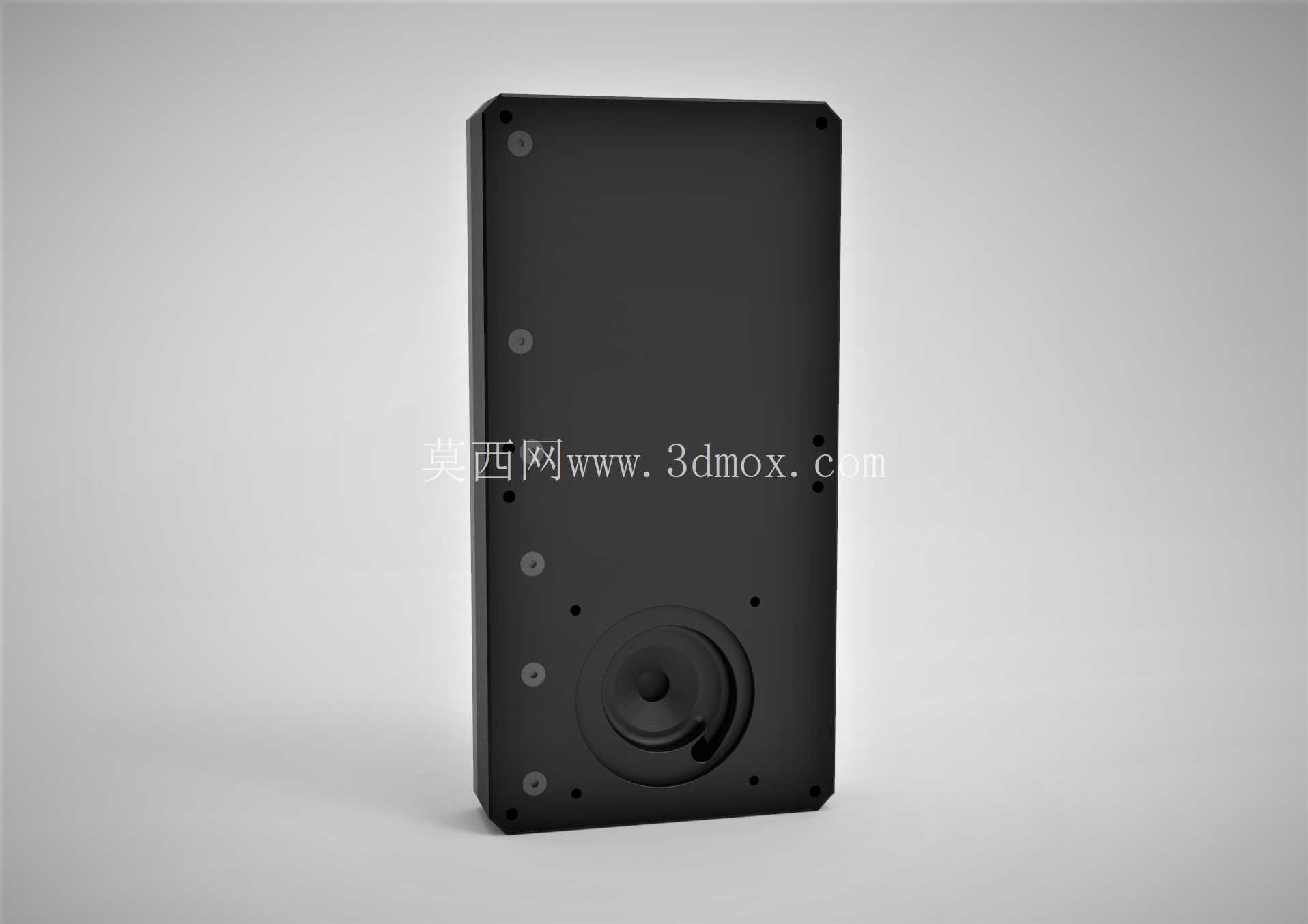

　　在PC硬件散热领域，分体式水冷系统凭借远超风冷的热交换效率与可定制化的布局特性，成为高性能工作站、超频游戏主机的核心散热方案，而冷头作为直接接触发热源、完成热量从芯片到冷却液传递的核心部件，其结构设计直接决定整个水冷回路的换热效率与流阻表现。本次呈现的冷头结构针对CPU散热场景开发，整体采用方正切角的外形轮廓，主体腔体使用透明亚克力材质加工，既可以直观观察内部冷却液流动状态、排查气泡堆积问题，也能满足装机后的视觉展示需求，侧边搭配黑色密封端盖，通过周向均匀分布的内六角螺丝完成腔体紧固，螺丝孔位沿密封面等距排布，保证密封胶圈受力均匀，避免长期使用后出现冷却液渗漏问题。

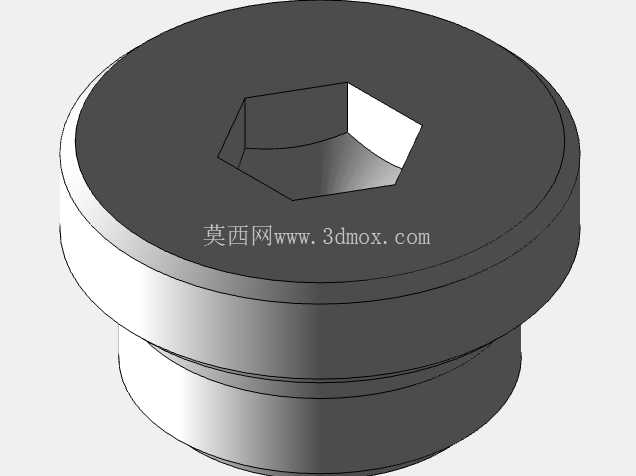

　　冷头的进出水接口采用标准G1/4螺纹规格，布置在腔体下端的同侧位置，这种接口布局可以适配机箱内部常见的走管路径，减少管路弯折角度，降低整个水冷回路的流阻损失，接口处做了加厚凸台设计，避免反复拆装水管时出现螺纹滑牙、接口开裂的问题。从内部流道设计来看，冷头腔体对应CPU核心的区域设置了密集的微鳍片结构，冷却液从进水接口进入后，会直接冲击微鳍片区域，通过微鳍片极大的换热面积快速带走CPU传导过来的热量，随后顺着腔体内部的导流结构流向出水接口，整个流道没有明显的流动死区，不会出现局部冷却液滞留导致的热量堆积问题，同时导流结构的弧度经过优化，在保证换热效率的前提下尽可能降低流阻，减少水泵的工作负载。在安装边界设计上，冷头的整体厚度控制在20mm以内，适配当前主流的中塔、ITX机箱的CPU区域安装空间，不会与内存插槽、主板供电散热片产生安装干涉，冷头背面的接触底座采用平整的铜质基材加工，表面粗糙度控制在Ra0.8以下，保证与CPU顶盖的紧密贴合，减少接触热阻，安装孔位兼容Intel LGA1700、LGA1200以及AMD AM4、AM5等主流CPU插槽规格，不需要额外定制安装扣具就可以完成固定。

　　在实际应用场景中，这类冷头既可以单独用于CPU散热回路，也可以搭配水路板集成在定制化的分体水冷系统中，透明腔体的设计可以让用户直观看到冷却液的流动状态，及时发现回路中的气泡、杂质堵塞等问题，周向布置的紧固螺丝让用户可以在后期维护时自行拆解冷头，清理内部堆积的水垢、杂质，不需要整体更换冷头，降低长期使用的维护成本。设计过程中需要重点考虑密封结构的可靠性，密封胶圈的沟槽尺寸严格按照静密封设计标准计算，保证胶圈压缩量在合理区间，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足出现渗漏问题，同时透明亚克力腔体的壁厚经过强度校核，可以承受水冷回路正常工作时的压力，不会出现腔体开裂的问题。

　　冷头的边角位置做了小半径倒角处理，避免安装过程中尖锐边角划伤水管或者操作人员的手部，黑色端盖的表面做了哑光处理，减少装机后的光线反射，提升整体视觉质感。在流道仿真验证阶段，需要对不同流量下的冷头换热效率、流阻损失进行模拟计算，调整微鳍片的间距、高度以及导流结构的弧度，在换热效率和流阻之间找到最优平衡点，避免一味追求换热效率导致流阻过大，使得水泵流量不足反而影响整体散热表现。此外，冷头的接口位置做了限位设计，安装水管快拧接头时不会因为过度拧紧导致接口变形，保证连接的可靠性。
