方形水冷散热冷头结构设计

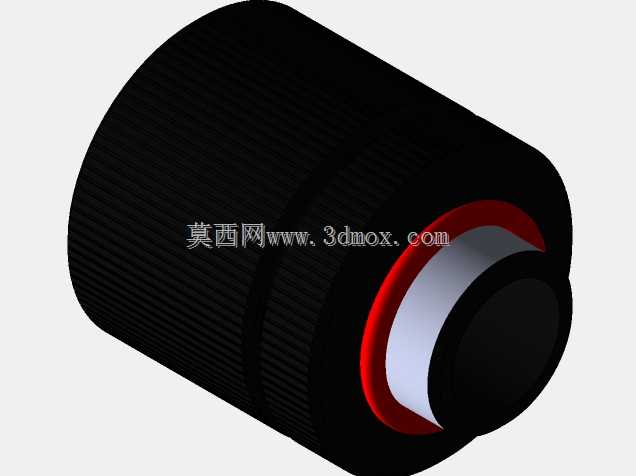

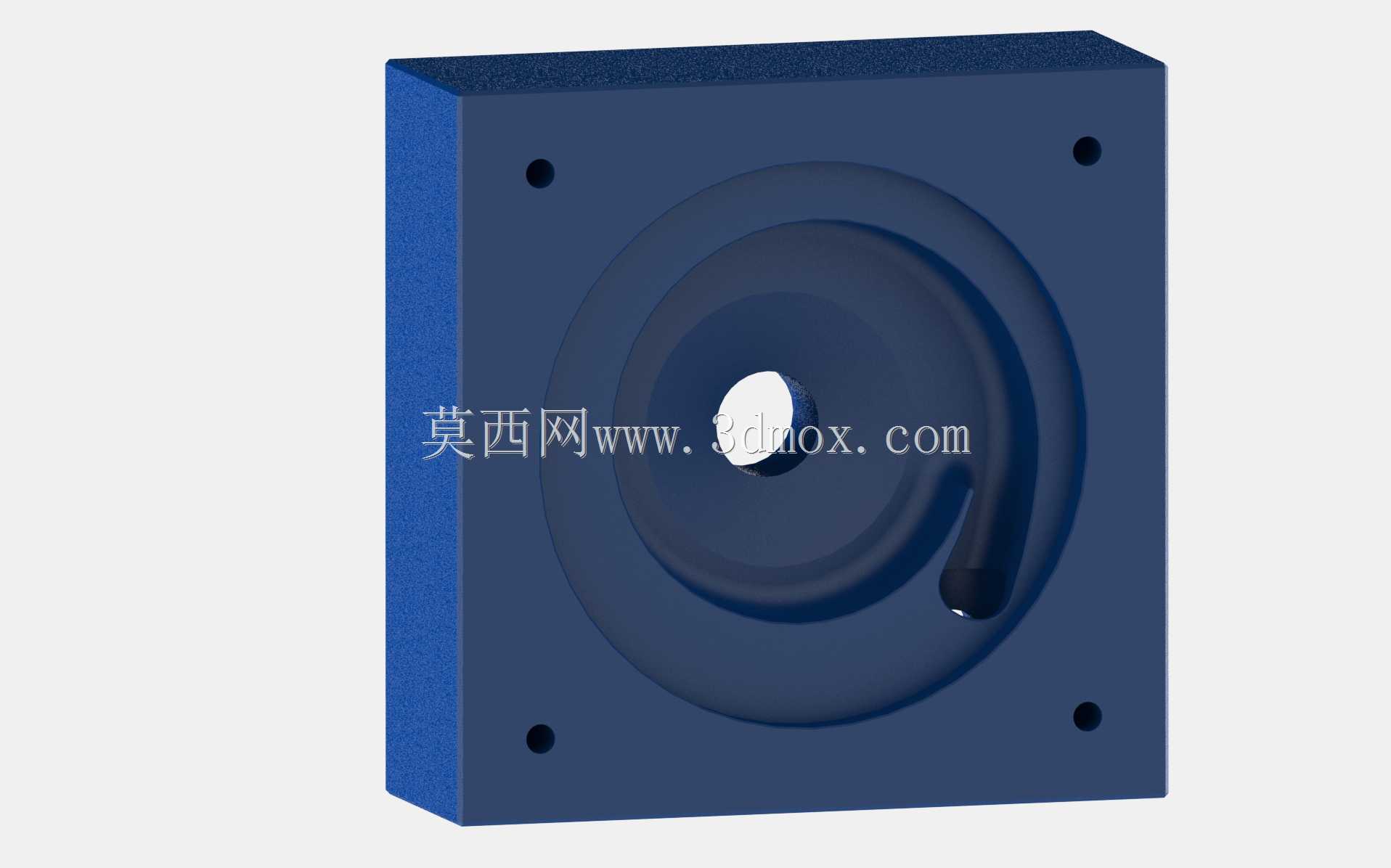

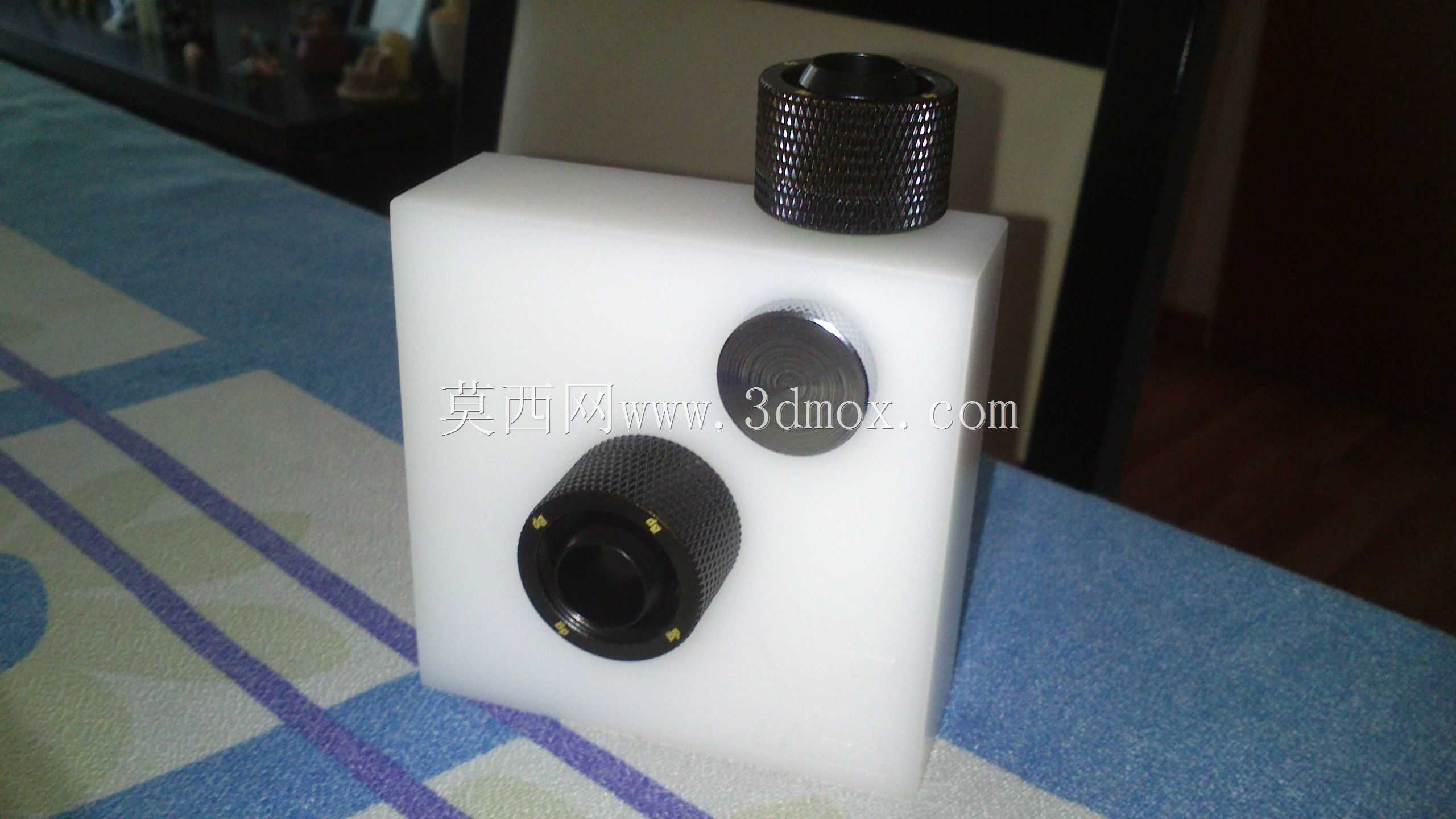

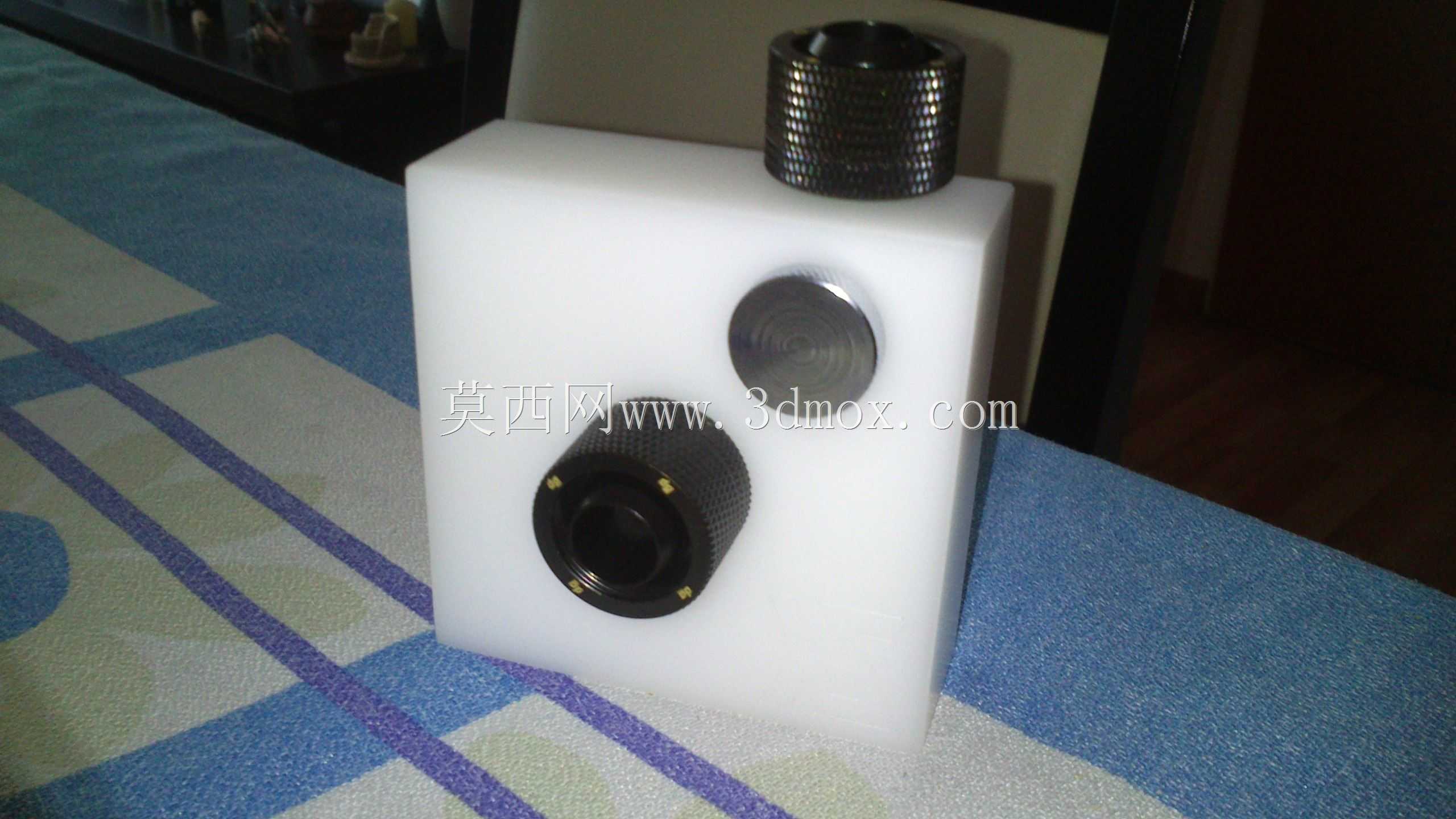

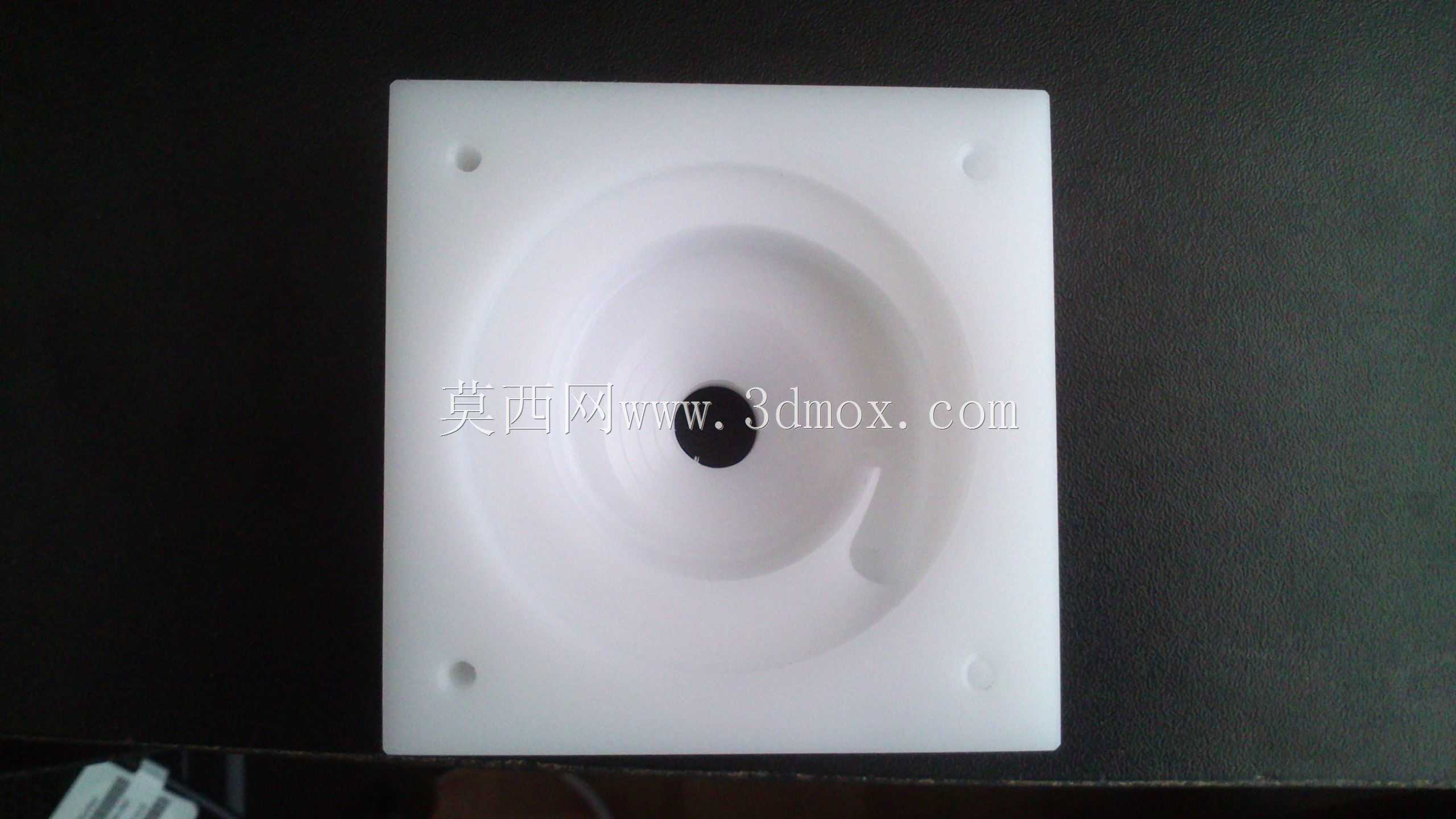

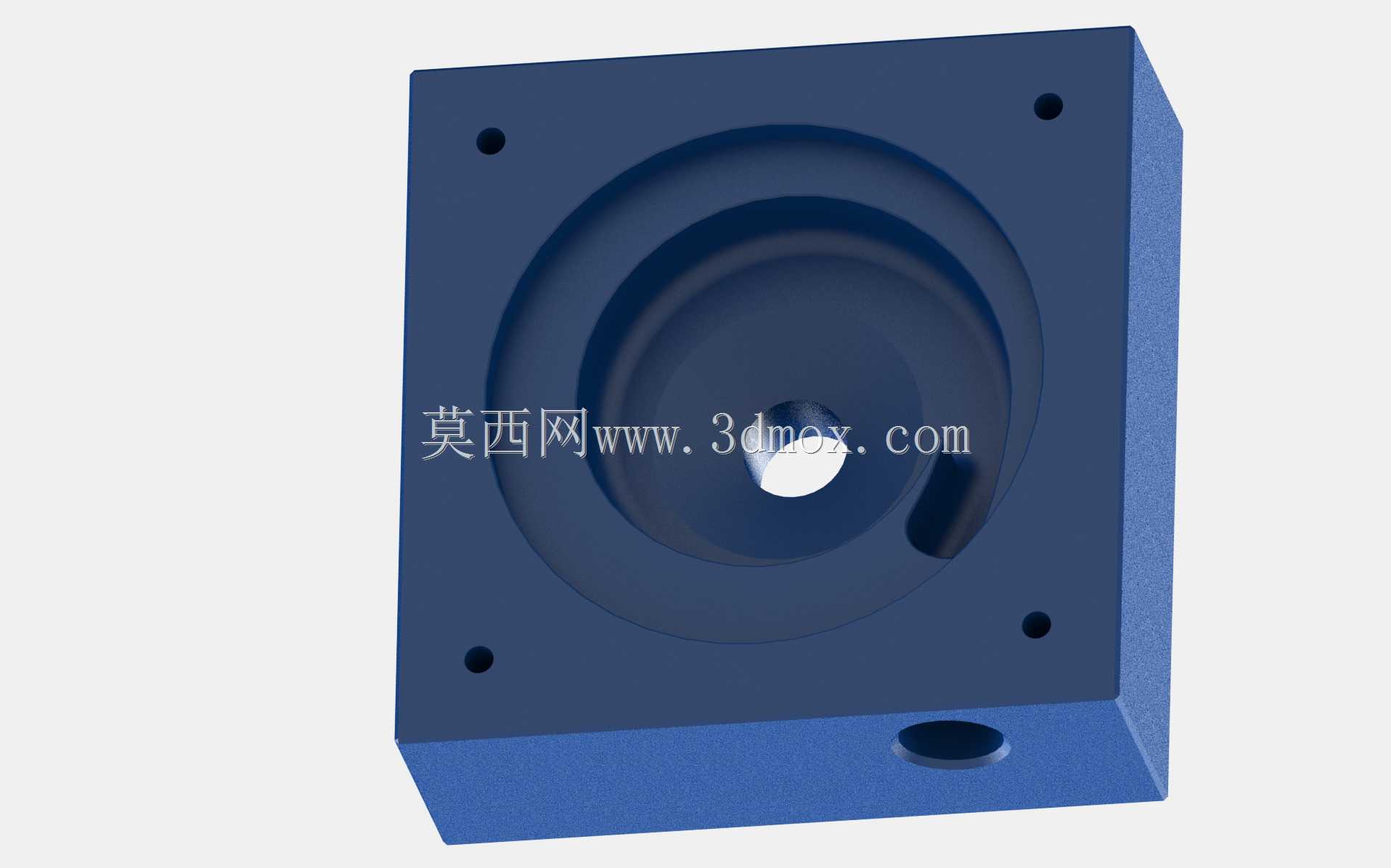

这款方形水冷散热冷头的结构设计，核心围绕高功率发热元器件的精准散热需求展开，在电子设备散热、小型精密温控设备、激光模组冷却等场景中都能适配使用。整体采用方形安装基座的结构形式，四个角位预留了标准安装孔位，可直接通过螺丝锁紧固定在发热源对应的安装平面上，安装边界清晰，不需要额外设计转接支架就能适配多数常规安装位，基座平面的平面度公差控制在合理范围，能保证和发热面的贴合度，降低接触热阻。内部流道采用螺旋渐开线的布局形式，从中心进水口进入的冷却液会沿着螺旋流道逐步向外周扩散，整个流道路径覆盖基座的核心发热区域，不会出现散热盲区，流道的截面尺寸经过匹配设计，既能保证冷却液的流速处于合理区间，避免流阻过大增加水泵负载，又能让冷却液充分带走基座传导的热量，相比直槽流道的设计，螺旋流道的换热路径更长，热交换效率更稳定。冷头的进出水接口设置在流道的末端位置，和内部流道平滑过渡，没有直角转角结构，能减少冷却液流动过程中的紊流和压损，接口的密封结构采用内嵌式设计，配合水锁结构可以快速对接标准水冷管路，安装和拆卸都不需要额外的工具，同时能保证连接位置的密封可靠性，不会出现漏液问题。整个冷头的结构可以直接通过CNC加工成型，所有加工面的工艺要求都符合常规机加工的能力范围，不需要特殊的加工工序就能实现批量生产，基座的厚度尺寸经过优化，在保证结构强度、避免安装时出现形变的前提下，尽可能压缩了整体厚度，能适配内部空间紧凑的设备安装需求。在实际使用过程中，这款冷头可以直接贴合在CPU、功率MOS管、激光二极管等发热元器件的表面，冷却液在内部流道循环流动的过程中，持续将元器件产生的热量带出，配合外置的散热排就能形成完整的液冷散热回路，相比风冷散热结构，它的散热效率更高，运行过程中没有风扇转动带来的振动和噪音，适合对运行稳定性、噪音控制有较高要求的精密设备使用。设计过程中也充分考虑了加工的便利性，所有特征都没有倒扣结构，无论是采用整块铝料CNC铣削成型，还是采用开模压铸后二次精加工的方式，都能顺利实现生产，流道的内壁粗糙度要求合理，不会因为加工精度问题导致流道内残留杂质堵塞管路，四个安装孔的位置度公差经过校准，和常见的发热器件安装孔位完全匹配，安装时不需要反复调整位置就能对准锁紧。
