联力O11D机箱侧置DRGB水冷导流板结构

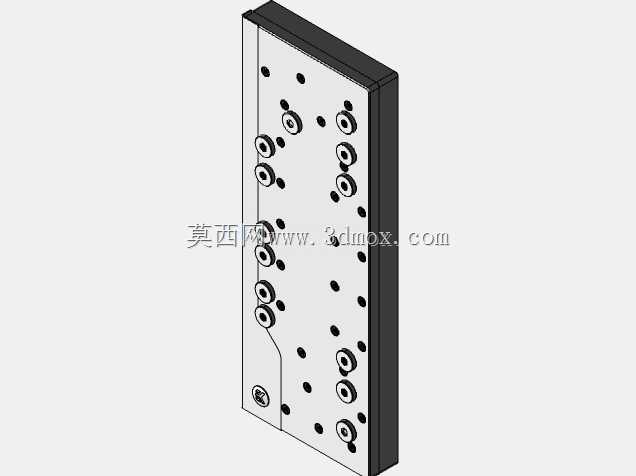

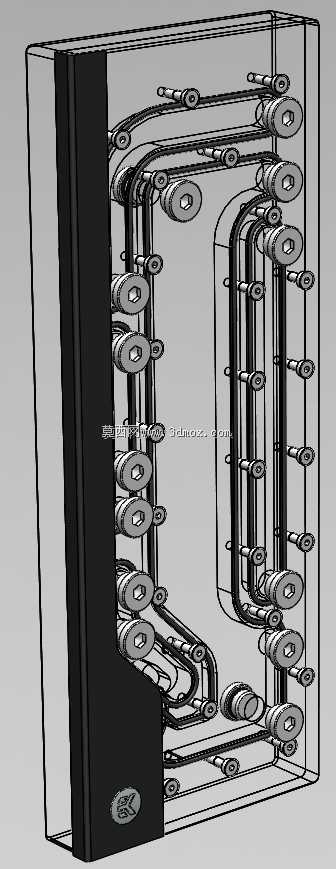

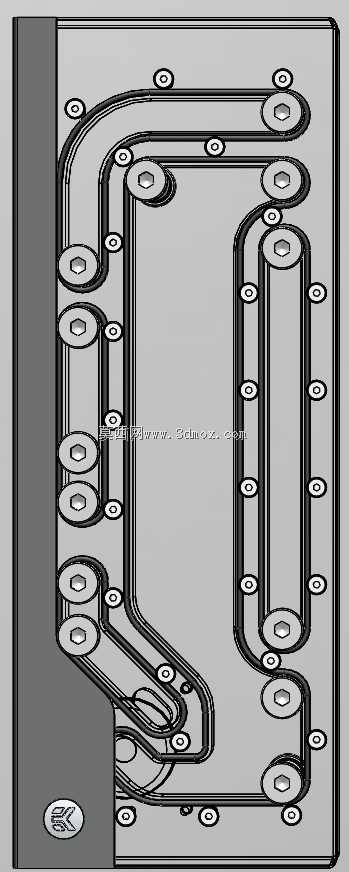

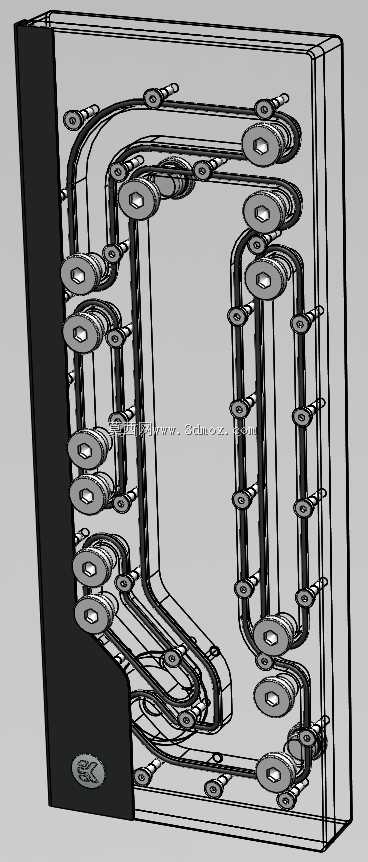

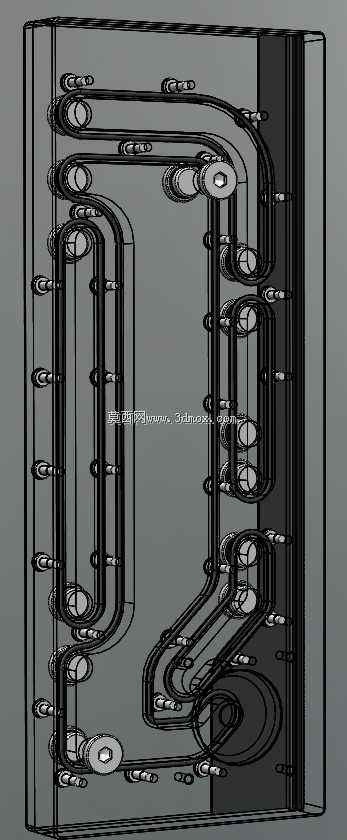

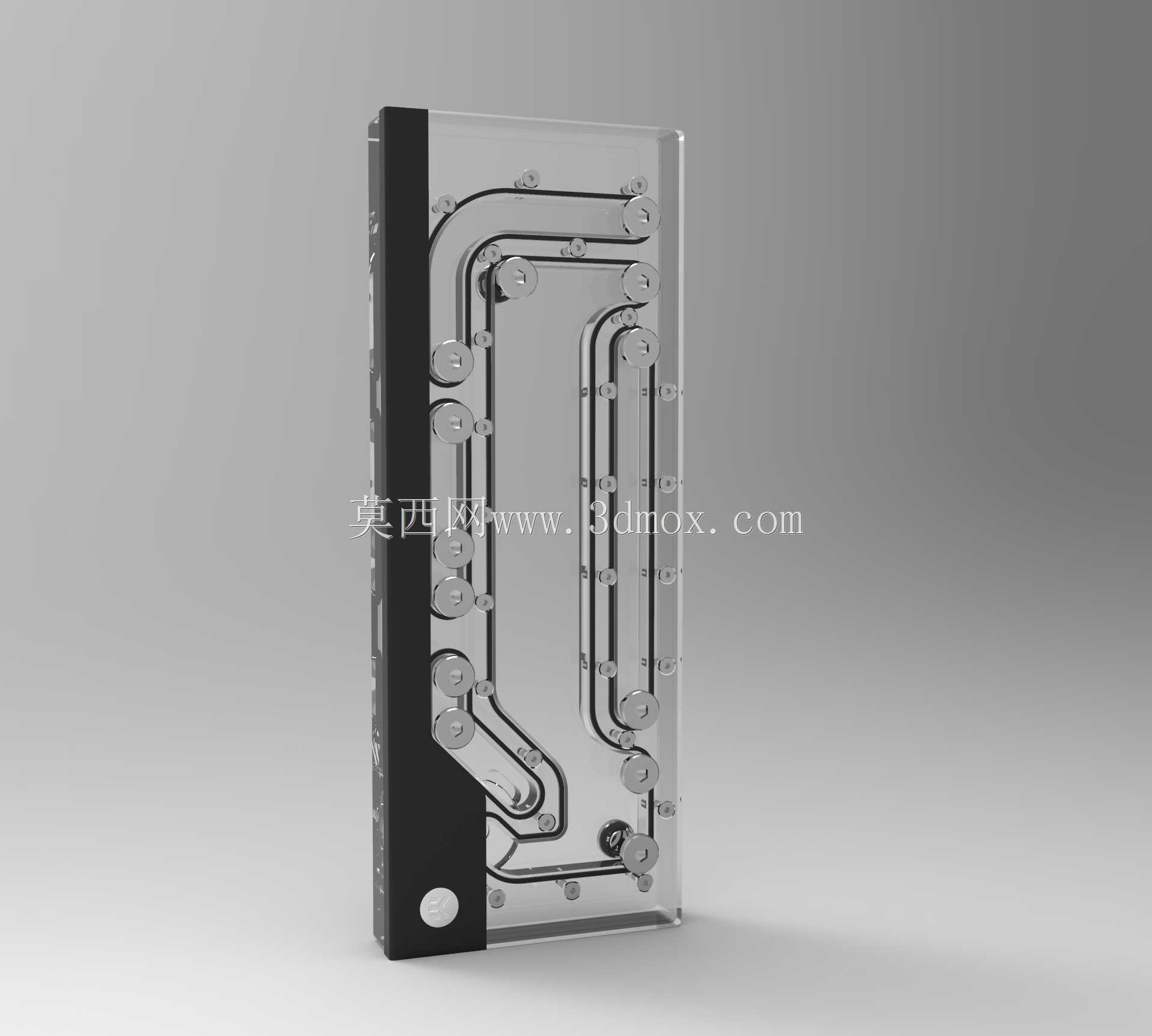

这款导流板是针对高端DIY台式主机散热场景开发的定制化水冷组件，主要适配联力O11D系列机箱的侧置安装位，核心作用是规整机箱内部水冷管路走向，替代零散的硬管弯折连接，减少管路接头数量，降低冷却液渗漏风险，同时兼顾侧透机箱的视觉展示效果。从实际装机场景来看，这类导流板多用于高性能游戏主机、工作站级台式机的分体水冷系统搭建，当用户配置多冷头覆盖CPU、显卡甚至主板供电、内存散热时，零散管路会占用大量机箱内部空间，还容易出现管路弯折导致冷却液流量不足的问题，集成式导流板可以将进水、回水路径预先规划在板体内部，外部仅需连接冷排、冷头的短段管路，大幅降低分体水冷的装机难度，也能让机箱内部布局更整洁。设计层面，这款导流板采用透明亚克力作为主体基材，侧边搭配黑色阳极氧化铝材做结构加固与装饰，板体内部的流道经过流体阻力优化，转角处均做圆弧过渡处理，避免直角流道造成的冷却液压损，保证整个水冷回路的流量满足多冷头的散热需求。板体上预留的多个G1/4标准螺纹接口，位置完全匹配联力O11D机箱侧装位的冷头、冷排连接点位，用户无需额外测量管路长度、计算弯折角度，直接搭配标准快拧接头即可完成水路连接。安装边界上，这款导流板的厚度控制在15mm以内，安装后不会与机箱侧面板、主板侧边的散热装甲产生干涉，板体边缘做了倒角处理，避免装机过程中划伤水冷管或者手部，固定孔位完全对应机箱侧置的水冷安装螺柱，不需要对机箱做额外打孔改造。板体上集成的DRGB灯效区域，走线槽预先开设在板体与机箱贴合的一侧，灯线可以隐藏在板体后方，不会暴露在可视区域，兼顾散热功能与侧透展示的美观性。流道的截面尺寸经过计算，在保证板体结构强度的前提下，尽可能扩大流道通径，降低冷却液流动阻力，同时板体的承压能力满足常规分体水冷系统的工作压力要求，长期使用不会出现鼓包、渗漏问题。
