T型三通管冷热流体混合仿真分析结构

在民用建筑供水、工业换热回路、化工流体调配等场景中，不同温度流体的管路混合是极为常见的工艺环节，T型三通作为结构最简单的管路汇流元件，其内部流场与温度场的分布特性，直接影响下游管路的热应力分布、温度传感器测量精度以及混合均匀度。本次针对T型三通开展的冷热流体混合分析，核心是还原实际工况下两股不同温度水流在交汇过程中的流动与传热规律，为管路结构优化、测温点布置、热疲劳防护提供量化的仿真依据。

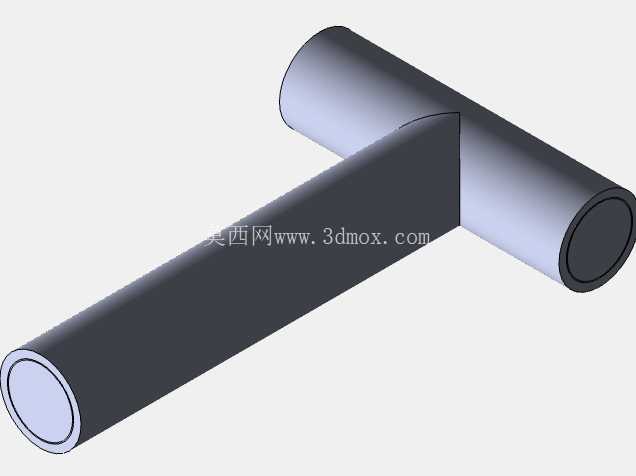

从结构设计逻辑来看，本次分析采用的等径T型三通结构，两个入口分别接入不同温度的来流，其中水平段一端接入高温来流，垂直段接入低温来流，两股流体在交汇腔体内完成动量交换与热量传递后，从水平段另一端流出。建模过程中严格遵循管路设计的常规边界，三通的直管段长度设置为管径的6倍以上，保证入口来流达到充分发展的管流状态，避免入口段流场扰动对混合区域仿真结果的干扰；交汇区域的内壁做等半径圆角过渡，避免直角结构带来的局部涡流死区，同时也符合实际注塑、铸造三通管件的工艺成型要求，不会出现结构上的应力集中尖角。

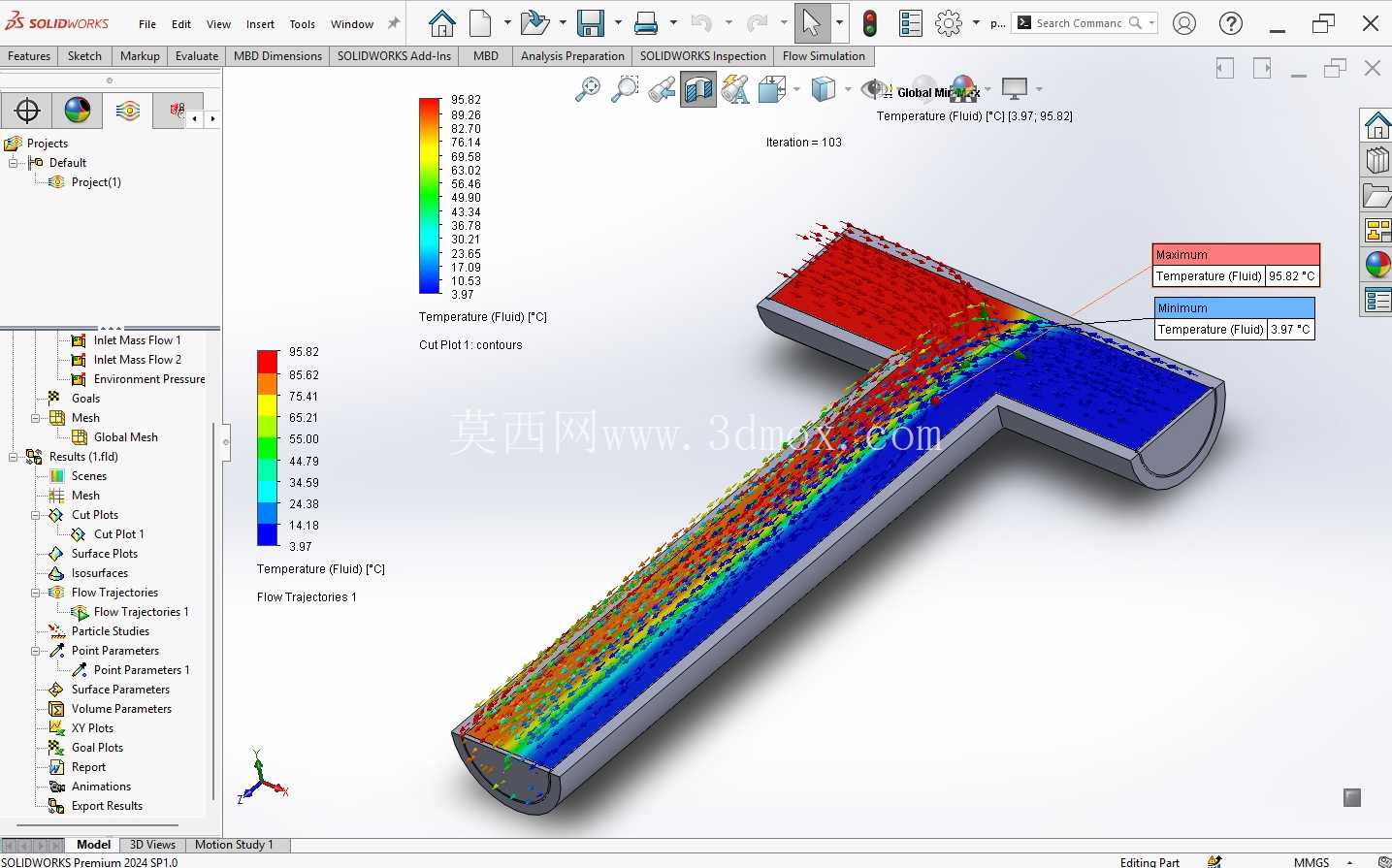

实际工程应用中，这类冷热混流的三通结构最常遇到的问题是热分层与温度波动：当两股流体动量不匹配时，高温水与低温水会在管路内形成明显的分层界面，界面处的持续温度脉动会反复作用在管壁上，长期运行会引发管壁的热疲劳裂纹，这在供热系统的混水单元、发动机冷却回路的旁通管路中都是常见的失效诱因。通过仿真可以清晰捕捉到，当两股来流流速接近时，交汇区域会形成明显的剪切混合层，高温流体从侧方切入低温主流的过程中，会在混合层内形成大量尺度不一的涡结构，这些涡结构是热量传递的核心载体，涡的破碎与卷吸作用会不断将高温流体与低温流体掺混，随着流动向下游发展，温度分布逐渐趋于均匀，在距离交汇点10倍管径的位置，截面温度差可以控制在入口温差的5%以内，达到工程上认可的混合均匀标准。

从安装边界来看，这类三通结构的安装不需要额外的支撑附件，只要保证进出口管路与三通的同轴度偏差不超过管径的1%，就不会额外引入流场畸变；如果现场工况存在来流流速波动的情况，可以在入口前加装长度为3倍管径的整流段，消除上游弯头、阀门带来的旋流影响，保证混合效果的稳定性。在测温点布置上，要避开交汇区域的混合层位置，因为该区域温度脉动幅度大，测量值无法代表真实的混合后温度，应该选择下游10倍管径以外的位置安装温度传感器，才能获得稳定准确的温度参数，为后续的流量调节、温度控制提供可靠的输入信号。

在结构优化层面，通过仿真结果可以针对性调整三通的结构参数：如果需要缩短混合距离，可以在交汇区域加装小型的导流叶片，破坏大尺度的分层流动，强化涡的掺混作用，让冷热流体在更短的距离内完成均匀混合，减少下游所需的直管段长度，适配安装空间受限的应用场景；如果需要降低管壁的温度波动，可以在交汇区域的内壁做局部的加厚处理，或者选用热疲劳性能更好的管材，抵消温度脉动带来的疲劳损伤。整个仿真过程完全贴合实际管路的运行参数，流体的物性参数按照实际水温下的密度、粘度、导热系数设置，边界条件采用工程中常见的入口流速、出口压力边界，计算过程中监测出口截面的温度均匀性指数，直到计算结果收敛，保证得到的流场、温度场结果能够直接指导实际的工程设计，避免现场调试过程中出现混合不均、管壁热损等问题。
