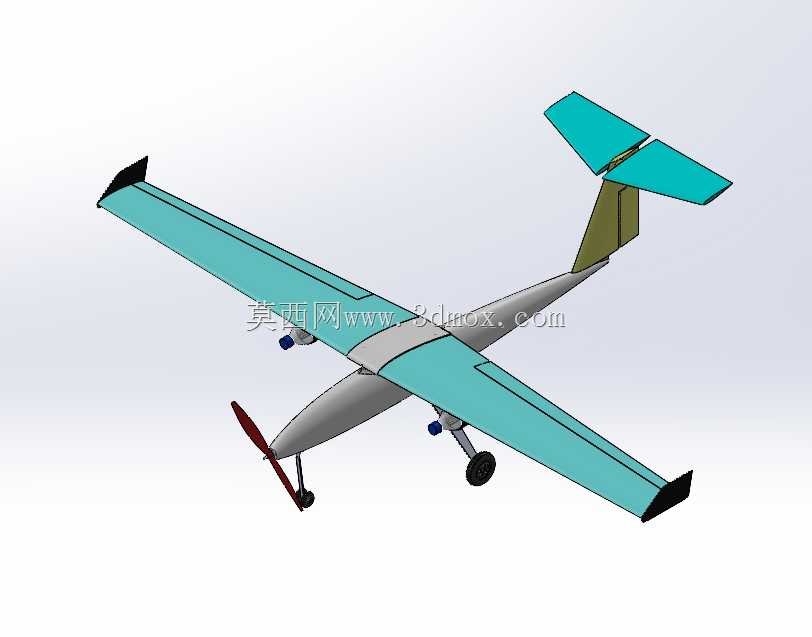

采用NACA2412翼型的固定翼遥控航模结构

　　这款固定翼遥控飞行器的结构设计围绕低空低速航模飞行场景展开，核心适配户外休闲飞行、航模教学演示、小型气动试验验证等实际使用需求，整体结构兼顾飞行稳定性与组装调试的便捷性，适合航模爱好者、航空科普场景使用。机翼部分选用NACA2412翼型作为基础翼型，该翼型属于低速常用的平凸翼型，最大相对厚度12%，最大相对弯度2%，在低雷诺数飞行状态下具备较好的升阻比特性，失速迎角范围适中，能够兼顾滑翔性能与操纵响应灵敏度，对于入门级遥控飞行场景而言，容错率更高，不容易因为操纵幅度过大进入失速尾旋状态。

　　机翼采用上单翼布局，安装位置位于机身重心上方，这种布局天然具备一定的自稳特性，飞行过程中当机身出现倾斜时，机翼升力的分力会自动产生回正力矩，降低操纵难度，适合长时间巡航飞行。机翼两端设置有翼尖小翼结构，能够削弱翼尖涡流的强度，减少诱导阻力，提升飞行时的升力效率，同时也能在轻微擦碰时保护机翼主体结构不受损坏。机身部分采用流线型纺锤体设计，从机头位置向后平滑过渡，最大截面位于机翼安装段，既能够容纳动力系统、遥控接收机、舵机、电池等机载设备，也能尽可能降低机身的压差阻力。机头位置预留了动力电机安装座，适配前拉式螺旋桨动力布局，螺旋桨旋转产生的滑流能够直接覆盖机翼与尾翼区域，提升低速状态下操纵面的舵效，在起飞滑跑阶段也能更快获得足够升力缩短滑跑距离。尾翼部分采用常规布局的T型尾翼设计，水平尾翼安装在垂直尾翼顶端，能够避开机翼尾流的干扰，尤其是在大迎角飞行状态下，水平尾翼不会被机翼下洗气流完全遮蔽，保证俯仰操纵的有效性；垂直尾翼提供足够的航向稳定性，配合方向舵能够实现精准的航向修正。

　　起落架采用后三点式布局，前起落架位于机头下方靠近螺旋桨位置，两个主起落架位于机翼下方重心靠前位置，起落架支柱带有一定的倾斜角度，能够在降落时吸收冲击能量，同时避免降落时因为姿态不当出现拿大顶的情况，机轮采用轻量化的小直径轮毂，减少飞行过程中的寄生阻力。设计过程中首先根据目标起飞重量估算所需的机翼面积，结合NACA2412翼型的升力系数曲线，确定合适的翼展与弦长参数，保证在常用飞行速度范围内机翼能够提供足够的升力，同时将整机重心调整至机翼平均气动弦长的30%左右位置，兼顾纵向稳定性与操纵灵敏度。

　　各部件之间的连接位置预留了标准的安装接口，机翼与机身采用插接式连接，方便拆卸运输，尾翼与机身之间设置有定位卡槽，组装时能够快速对齐安装位置，减少调试工作量。操纵面的舵机安装位置靠近对应舵面，缩短舵机连杆的长度，减少传动间隙，提升舵面响应的精准度，舵面偏转角度范围经过适配调整，副翼偏转角度兼顾滚转速率与小舵量微调需求，升降舵偏转角度能够满足起飞爬升、降落下滑的操纵需求，方向舵偏转角度能够配合实现协调转弯，减少侧滑。整体结构的受力路径经过优化，机翼的升力通过翼根连接结构传递至机身主体，起落架的着陆冲击通过安装座传递至机身加强框位置，避免局部应力集中导致结构损坏，各部件的重量分配经过平衡，不需要额外增加配重就能达到目标重心位置，尽可能降低整机结构重量，提升续航能力。
