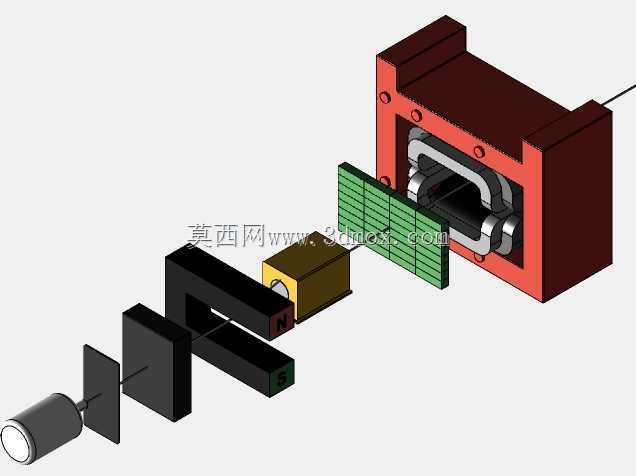

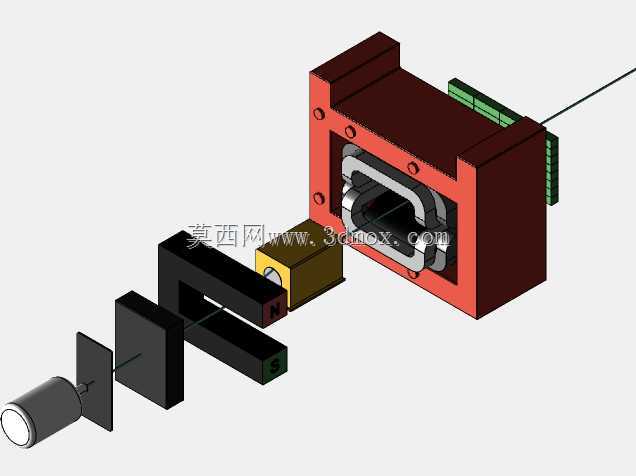

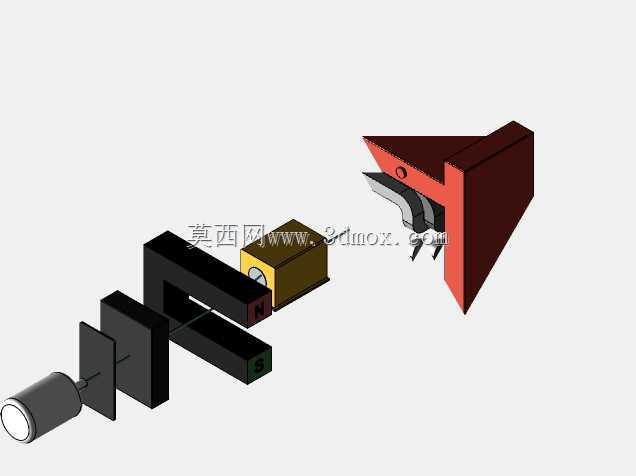

BI4S实验用束流装置结构设计

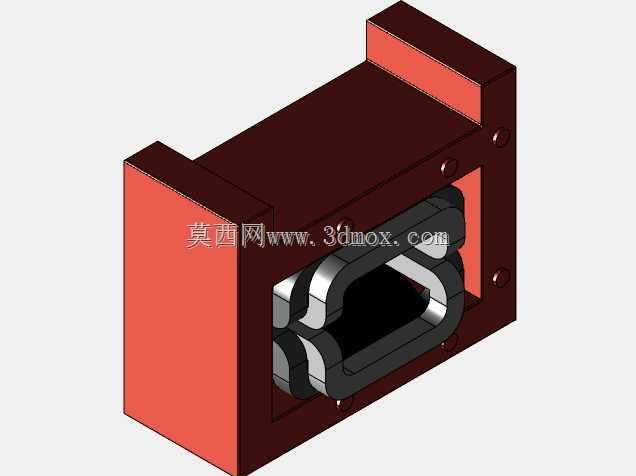

　　这套结构面向高能物理实验的束流相关验证场景设计，核心功能是为实验过程中的束流调控提供稳定的硬件承载与电磁作用基础，整体结构的设计逻辑完全围绕实验场景的特殊需求展开，没有套用常规工业变压器的通用结构框架。从实际安装边界来看，整体采用对称式框型承载结构，两侧的立式安装板预留了标准的紧固件安装孔位，可直接固定在实验台架的预设安装面上，安装板的厚度经过受力校核，能够承受内部组件装配后的整体重量，同时避免实验过程中外部振动传导至内部核心部件，影响实验精度。

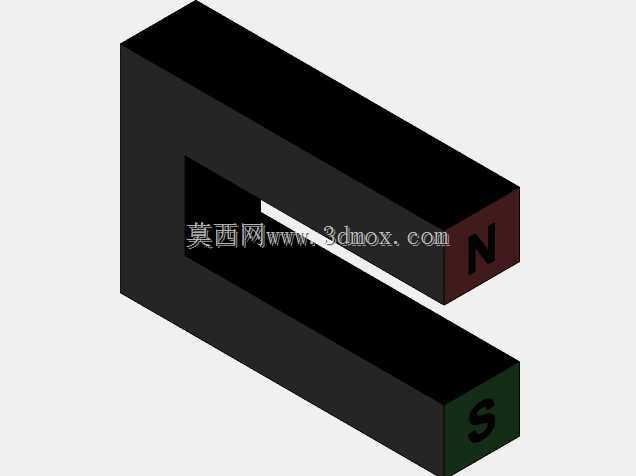

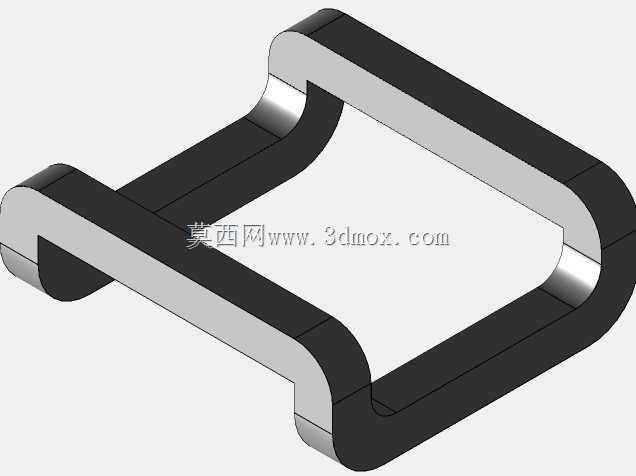

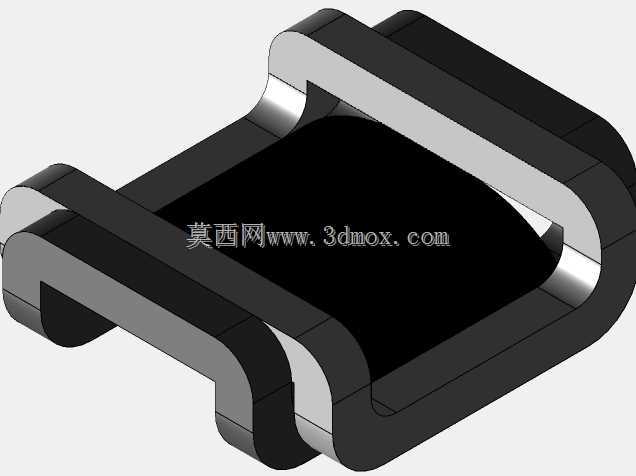

　　内部核心的C型磁芯组件采用叠片式结构装配，磁芯的拼接面做了精密研磨处理，拼接间隙控制在极小范围内，以此降低磁阻，保证磁路的导通效率，磁芯外部的绝缘包覆层既可以避免组件间的电气短路，也能减少实验环境中粉尘、潮气对磁芯性能的影响。外部的框型壳体采用分体式拼接设计，上下与前后的板件通过紧固件连接，不需要复杂的焊接工艺，既方便前期的装配调试，也便于实验过程中快速拆解调整内部组件的位置，壳体的边角处做了倒角处理，避免装配过程中划伤操作人员，也减少应力集中带来的结构形变风险。

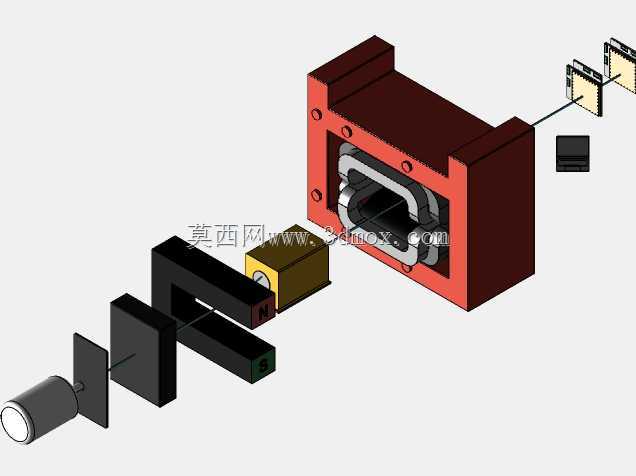

　　在功能特性上，这套结构并非用于常规的电力变压场景，而是针对实验中束流的偏转、聚焦相关的理论验证需求设计，磁路的走向完全匹配实验预设的粒子运动路径，安装框架的内部预留了足够的走线空间与探测元件安装位，不需要额外加装辅助支架就可以完成相关探测设备的固定。设计过程中优先考虑了结构的可调整性，磁芯组件与安装框架之间采用可调式紧固件连接，可以根据实验参数的变化微调磁芯的相对位置，不需要重新加工整套结构，大幅降低实验迭代的硬件成本。从尺寸匹配性来看，整体结构的外部轮廓尺寸适配常规实验台架的安装空间，不会占用过多的台架面积，同时内部的磁芯窗口尺寸满足实验束流的通行空间要求，不会对束流路径造成遮挡。

　　结构的受力分布经过校核，立式安装板的受力点均匀分布在四个角的安装孔位，不会出现局部应力过大导致的板件变形，磁芯组件的支撑位置设置在磁芯的重心处，避免长期使用后磁芯出现位移偏差。在装配逻辑上，整套结构遵循从内到外的装配顺序，先完成磁芯组件的叠装与绝缘处理，再将磁芯固定在内部支撑件上，最后拼接外部的框型壳体，每个连接位置都设置了定位止口，装配时不需要反复调整位置就能保证各组件的同轴度与位置精度，降低了装配难度，即使是没有丰富装配经验的实验人员也能快速完成组装与调试。结构表面采用哑光防锈处理，既可以避免实验环境中常见的锈蚀问题，也不会因为表面反光影响实验过程中的光学观测设备正常工作。考虑到实验过程中可能需要频繁调整组件位置，所有的紧固件都采用标准件，不需要特殊工具就能完成拆装，各板件的连接位置都做了耐磨处理，多次拆装也不会出现螺纹滑牙、定位面磨损的问题，能够满足长期反复实验调整的使用需求。
