12864图形点阵液晶显示模块结构设计

项目分类:显示屏 发布时间:2026-07-14 ID:1195473
  • 12864图形点阵液晶显示模块结构设计
  • 12864图形点阵液晶显示模块结构设计

这款12864点阵液晶模块是嵌入式设备开发中应用极广的人机交互显示组件,核心搭载ST7920控制芯片,可实现128×64分辨率的像素级图形显示,同时内置国标一级、二级简体中文字库,能直接完成汉字、ASCII字符、自定义图形的混合显示输出,无需额外外挂字库芯片,大幅简化主控端的显示驱动代码逻辑。从实际工程应用场景来看,这类模块常被集成在工业控制终端、小型检测仪器、嵌入式开发板、智能家居控制面板、小型机电设备操作面板上,用来展示设备运行参数、操作菜单、状态提示、实时采集的数值曲线等内容,相比段码液晶屏能承载更丰富的信息维度,相比大尺寸彩屏又具备成本低、驱动简单、功耗可控的优势,非常适合对显示复杂度有一定要求但成本敏感、功耗受限的嵌入式设备场景。

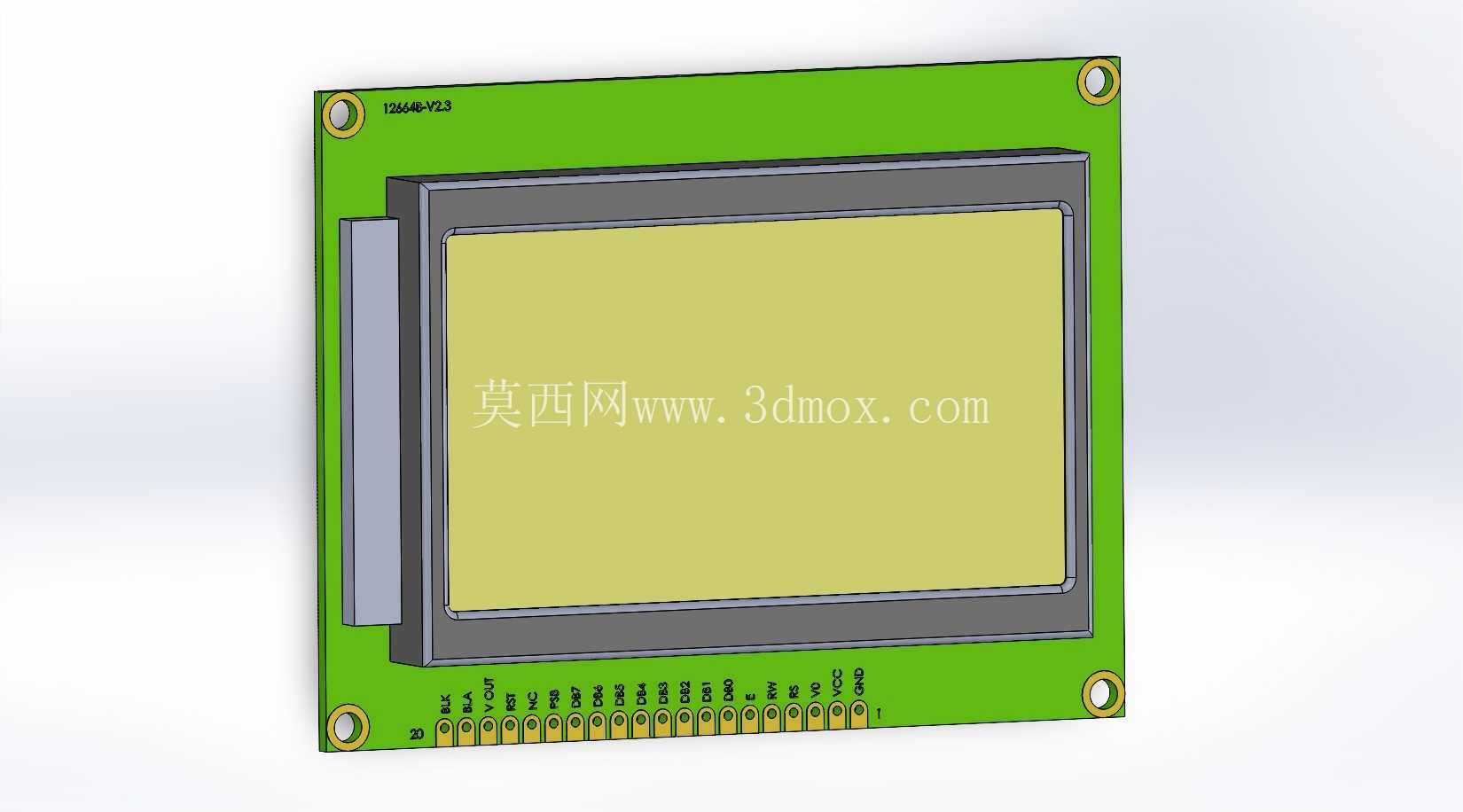

从结构设计层面来看,整个模块采用PCB板载集成方案,绿色FR-4基板作为核心承载件,板边预留四个对称分布的金属化安装孔,安装孔位做了环形露铜加固处理,可通过M2规格的铜柱或者螺丝直接固定在设备壳体内部的安装柱上,安装孔的位置公差控制在±0.1mm范围内,能适配绝大多数常规工控壳体的预装位,不会出现安装对位偏差的问题。模块的核心显示区域位于基板中部,液晶玻璃通过COB工艺绑定在基板上,外围包裹一圈黑色ABS材质的屏蔽边框,边框既可以遮挡液晶边缘的绑定走线,避免内部线路外露影响外观,也能起到一定的遮光作用,减少背光从屏幕边缘漏光的情况,提升显示区域的对比度。屏幕左侧引出的灰色导电橡胶条是液晶玻璃与PCB基板的信号连接载体,相比FPC软板连接的方案,导电橡胶条的抗震性能更好,在有小幅振动的工业设备场景下,不容易出现接触不良导致的显示缺划问题。

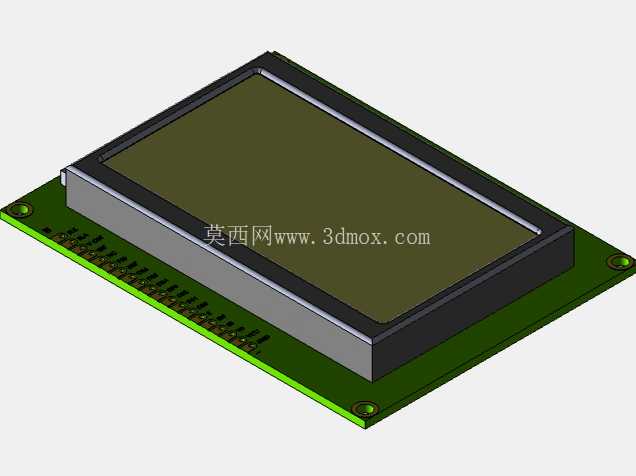

基板下方排布的整排直插排针是模块的对外接口,一共20个引脚,包含电源正负极、对比度调节引脚、寄存器选择引脚、读写控制引脚、使能引脚、8位并行数据引脚以及串行通信引脚,既支持8位并行传输模式,也支持串行SPI传输模式,工程师在做硬件选型时,可以根据主控芯片的IO口资源灵活选择通信方式:如果IO口资源充足且对显示刷新速度有要求,可以选择并行模式,刷新整屏内容的耗时更短;如果主控IO口资源紧张,就可以选择串行模式,仅需3个IO口就能完成全部显示控制,适配性极强。排针采用标准2.54mm间距设计,既可以直接插在面包板上做原型开发验证,也可以通过对应间距的排线连接到主控板上,不需要额外定制转接件,能大幅缩短原型开发阶段的硬件调试周期。

从安装边界尺寸来看,整个模块的外形长宽控制在93mm×70mm范围内,显示区域的有效可视尺寸为73mm×39mm,屏幕表面距离PCB基板的高度为12mm,在做设备壳体的结构设计时,只需要在面板上开出对应可视区域大小的窗口,窗口边缘做0.5mm的倒角避让,就能让屏幕刚好嵌入窗口,面板与屏幕边框的缝隙可以控制在0.2mm以内,既不会出现漏缝进灰的问题,也不会因为公差导致屏幕被面板压坏。模块的背光采用侧部LED导光方案,背光均匀度可以达到85%以上,不会出现边角明显偏暗的情况,在室内常规光照环境下,显示内容清晰可辨,不需要额外增加遮光罩。

在做三维建模的时候,需要重点关注几个容易出错的结构细节:首先是安装孔的相对位置,必须严格对应实物的孔位坐标,否则加工出来的安装结构会出现无法对位的问题;其次是排针的伸出长度,标准直插排针伸出PCB背面的长度为8mm,在设计壳体内部的避让空间时,要预留至少10mm的深度,避免排针顶到壳体内部的其他结构件;另外屏幕表面的保护玻璃比下方的液晶层高出0.8mm,在设计面板窗口时,要预留对应的台阶高度,避免面板直接压到玻璃表面导致屏幕碎裂。模块整体的重量只有28g左右,对安装结构的强度要求很低,哪怕是薄壁塑料壳体也能轻松承载,不需要额外做加强筋结构。

从实际使用的可靠性角度来看,这款模块的工作温度范围覆盖-20℃到70℃,能满足绝大多数民用及普通工业场景的温度要求,PCB板表面做了阻焊层处理,引脚部分做了镀锡抗氧化处理,在常规的室内环境下长期使用不会出现引脚氧化接触不良的问题。模块的供电电压为5V直流,与常规的51单片机、STM32等嵌入式主控芯片的供电电压匹配,不需要额外做电平转换电路,硬件设计时只需要在电源引脚旁边并联一个104的去耦电容,就能保证供电稳定,避免显示出现乱码的情况。
