间距2.54mm公头排针连接结构

做了快十年结构设计，经手的板卡连接类零件没有一千也有八百，这次做的2.54mm间距公头排针，是电子装联领域最常用的基础连接元件之一，从学生时代做arduino扩展实验，到工业级控制板卡的信号传输，几乎所有需要板对板、板对线可拆卸连接的场景，都能见到这类结构的身影。

很多刚入行的工程师觉得排针结构简单，不就是一根针加个塑壳，实际上要兼顾插拔寿命、接触可靠性、焊接兼容性，每一处尺寸都得抠到丝级。先讲实际应用场景，这类排针最常出现在单片机开发板、工业IO模块、消费电子主控板上，用来实现不同功能板卡之间的信号与小电流电力传输，比如arduino主控板和传感器扩展板的连接，就是靠同间距的公母排针对插完成，不需要焊接，拆装方便，适合原型调试阶段频繁更换模块的需求；在量产的工控设备里，这类排针也会用来做板卡间的固定连接，配合防松胶或者卡扣结构，能应对常规工业场景的振动工况。

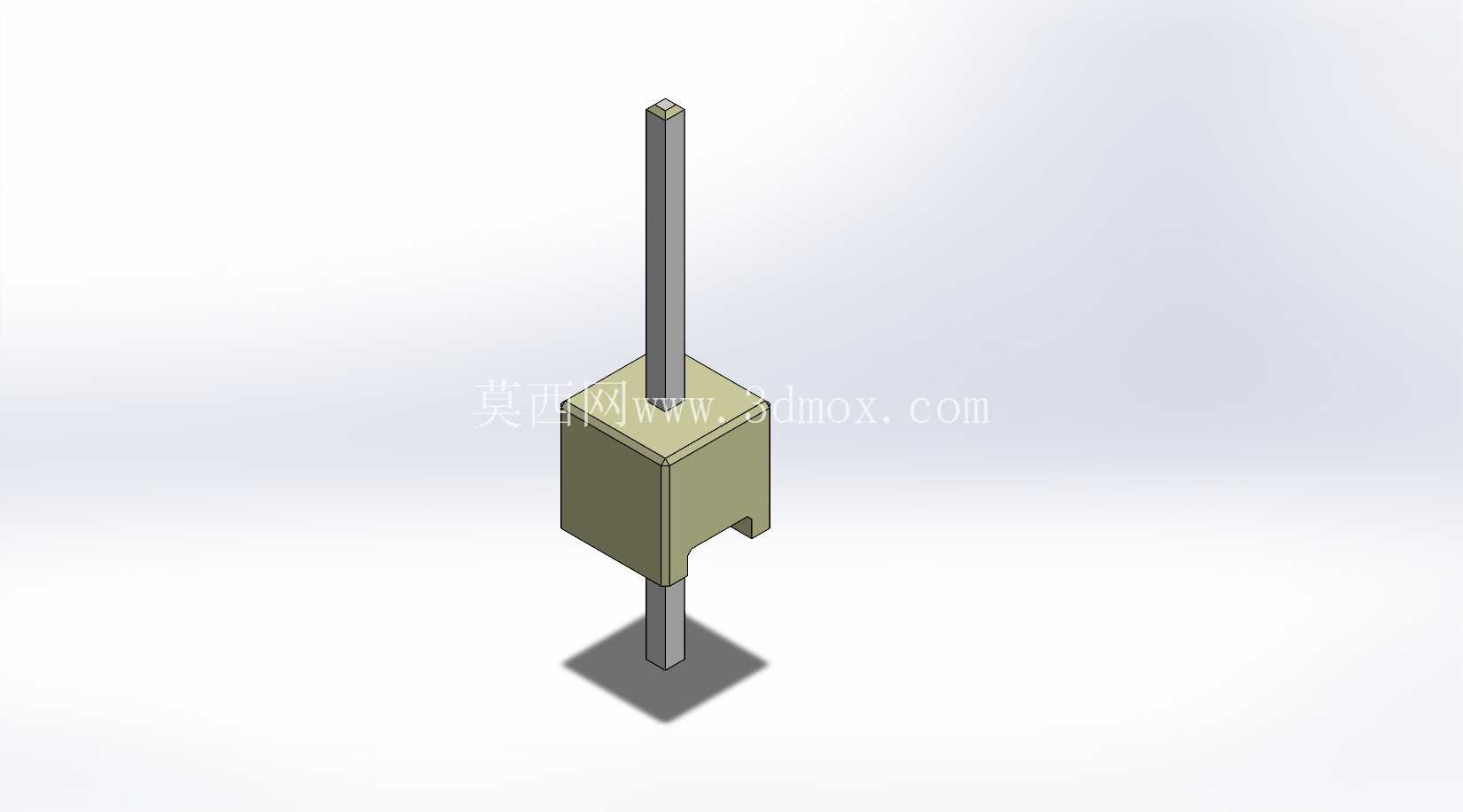

从功能特性来说，这个公头排针采用直插式设计，两端金属插针分别对应板端焊接和对插连接，中间的塑壳起到固定插针间距、绝缘隔离的作用。金属插针部分采用黄铜基材镀锡处理，既保证导电性能，也提升焊接润湿性，同时具备一定的抗腐蚀能力，常规存储环境下不容易氧化导致接触不良。塑壳部分选用耐高温的PA66材质，过波峰焊或者回流焊的时候不会软化变形，能牢牢固定每一根插针的位置，避免焊脚偏移导致的虚焊、连焊问题。

设计思路上，首先严格遵循2.54mm的标准间距，这个间距是行业通用的板卡连接标准，和市面上所有同间距的母座、杜邦线、面包板都能兼容，不会出现插不进去或者间距错位的问题。插针的直径选了0.5mm的标准规格，和母座的接触弹片配合时，能保证足够的接触压力，插拔力控制在单针0.3-0.5N之间，既不会太松导致接触不良，也不会太紧导致插拔困难、甚至把塑壳从板上扯下来。中间的塑壳做了定位缺口设计，插装的时候能快速识别方向，避免反插损坏针脚或者接反线路，塑壳两侧的挡边结构，在对插的时候能起到导向作用，不会因为斜插把针脚弄弯。

外形尺寸和安装边界这块，整体塑壳截面尺寸刚好适配2.54mm单排针的占位，焊脚端伸出塑壳的长度是3mm，刚好能穿过常规1.6mm厚度PCB的焊盘孔，露出的焊脚长度足够形成饱满的焊点，又不会太长导致焊锡流到针身影响对插；对插端的插针伸出长度是8.34mm，加上塑壳本身的高度，整体对插深度能达到6mm，保证和母座配合时有足够的接触面积，不会因为轻微拉扯就脱落。安装的时候，PCB上对应的焊盘孔要做0.8mm的孔径，焊盘直径不小于1.5mm，相邻焊盘之间的阻焊层要做完整，避免焊接时连锡；布局的时候要注意，排针外侧至少留出1mm的操作空间，方便插拔的时候手指或者工具能施力，和周边较高元件的距离要大于对插端插针的长度，避免安装母座或者杜邦线的时候和周边元件干涉。

实际生产验证的时候，还要注意插针和塑壳的保持力，单根插针的轴向拉脱力不能小于5N，不然焊接或者插拔的时候容易把针从塑壳里拉出来；插针的同轴度要控制在0.1mm以内，不然过回流焊的时候容易出现歪针，导致和母座对插困难。很多新手设计的时候容易忽略塑壳的耐温参数，选了普通ABS材质，过焊炉的时候直接塑壳融化，整批零件报废，这点在选型和建模的时候就要把材质的耐温要求标注清楚，避免后续生产出问题。另外，这类排针如果用在振动较大的设备上，还可以在塑壳上增加定位柱，和PCB上的定位孔配合，进一步提升固定强度，避免长期振动下焊脚开裂。
