紧凑型microSD卡信号转接分线板结构

在嵌入式硬件调试、存储模块信号完整性验证场景中，这类紧凑型microSD分线板是常用的信号引出载体，很多工程师在做存储链路故障排查、SD总线协议抓取时，都会用到这类转接结构，避免直接在设备主板上飞线造成的信号干扰、焊盘脱落问题。

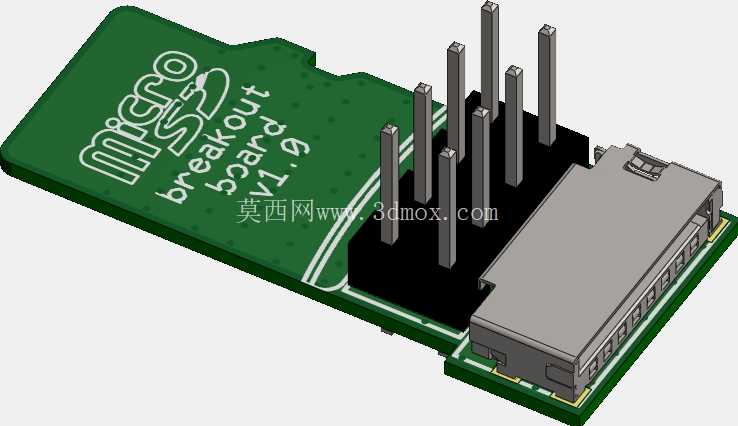

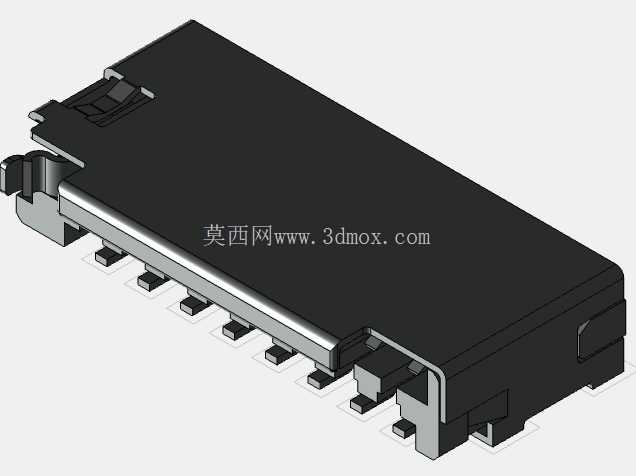

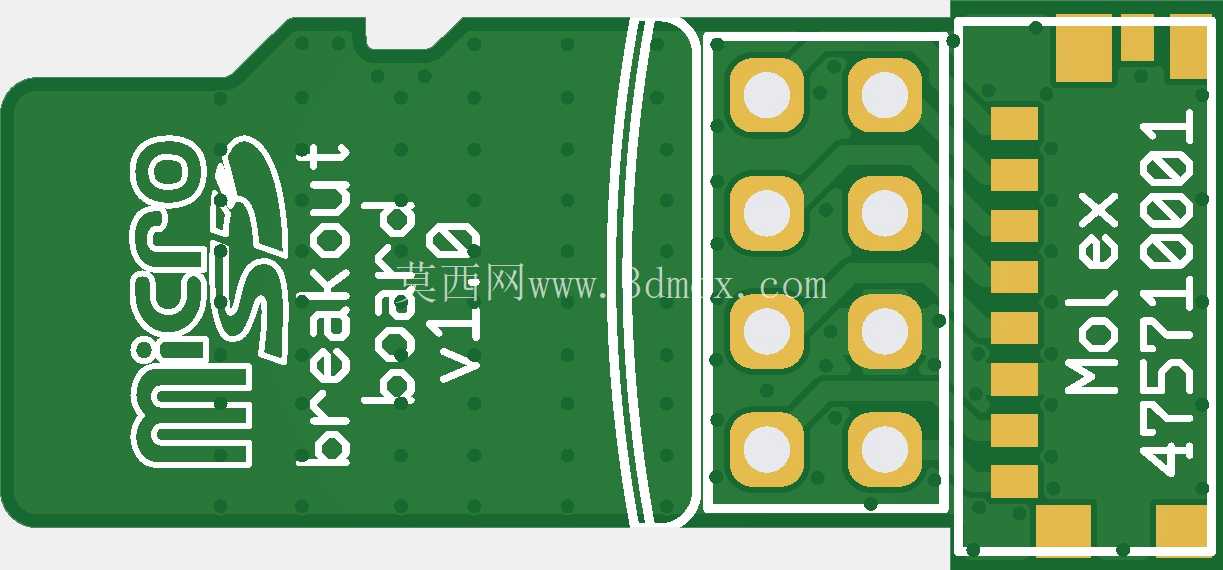

这款分线板的PCB做了针对性的信号完整性优化，布线时严格控制SD总线各信号线的阻抗匹配，差分对走线长度差控制在工程允许的公差范围内，减少高速信号传输过程中的反射、串扰问题，保证信号抓取时的波形完整度，不会因为转接板本身的设计缺陷导致测试结果失真。板载的microSD卡接头选用标准Molex 475710001型号，这类卡座的触点镀金厚度符合工业级应用要求，插拔寿命满足反复测试使用的需求，卡座的定位柱与PCB上的安装孔精准对位，焊接后不会出现偏移、触点虚接的问题，卡入microSD卡时的阻尼感适中，不会出现卡滞或者松脱的情况。

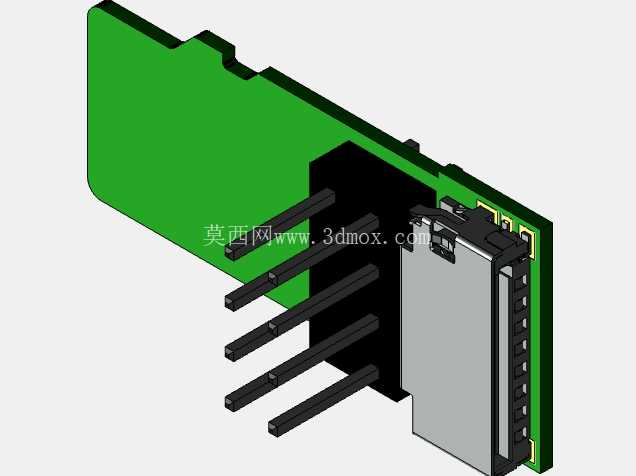

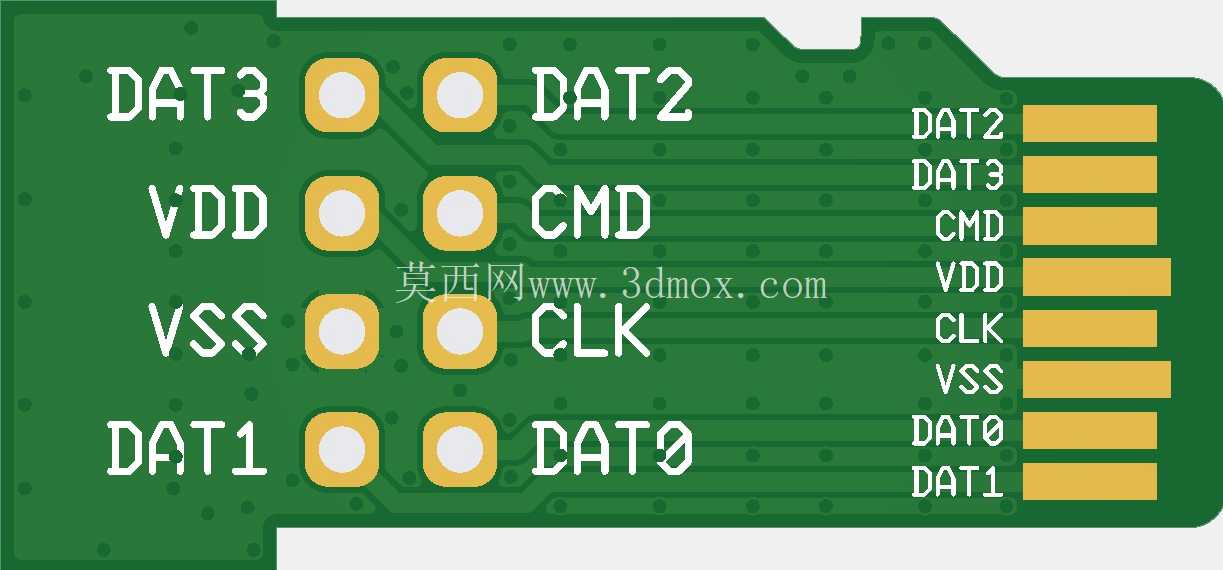

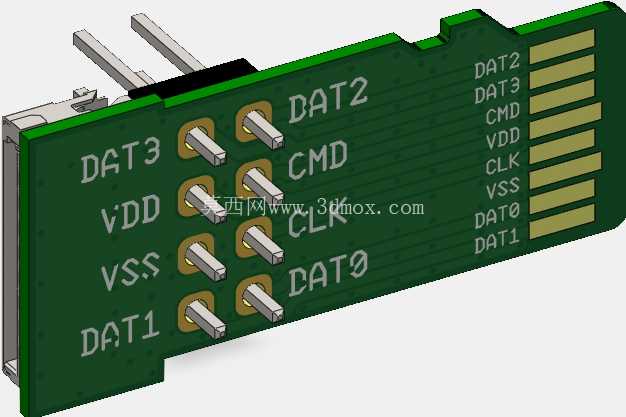

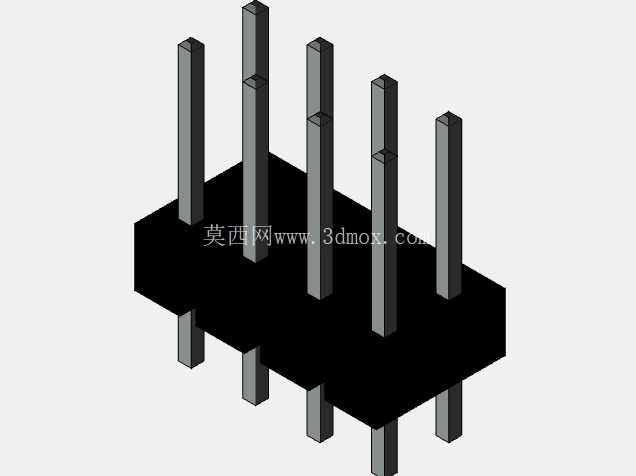

板上引出的2x8 2.54mm间距排针，是行业通用的标准排针规格，可直接适配市面上绝大多数逻辑分析仪、示波器的测试夹具，也可以直接插在面包板上做原型验证，排针的引脚定义严格遵循SD总线的标准引脚顺序，工程师接线时不需要反复核对定义，减少接线错误的概率。排针焊接位置做了加宽焊盘处理，反复插拔排针连接线时不会出现焊盘脱落的问题，适合实验室环境下高频次的调试使用。

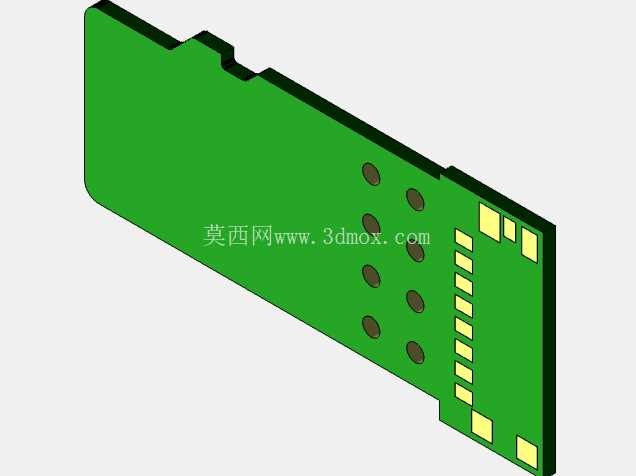

从安装边界来看，整个分线板的外形尺寸紧凑，PCB边缘做了圆角处理，避免尖锐边角划伤操作人员或者周边线路，板上预留的安装孔位可配合铜柱固定在测试台架上，不会因为拉扯连接线导致板体移位。PCB基材选用常规FR-4板材，板厚1.6mm，满足普通测试场景下的结构强度要求，表层阻焊层选用辨识度高的绿色，丝印清晰标注了板卡版本、引脚序号，调试时可以快速识别对应引脚，提升接线效率。

实际使用过程中，这款分线板既可以作为microSD卡的信号嗅探器，实时抓取SD卡与主控之间的通讯波形，排查存储读写失败、总线通讯异常等问题，也可以直接作为microSD卡的延长转接板，将卡的位置延伸到设备外壳外部，方便在不拆解设备的情况下更换存储卡，适合在样机调试阶段频繁更换固件、拷贝测试数据的场景。设计时充分考虑了实验室调试的实际需求，没有添加多余的冗余电路，整个板卡的结构简洁，所有元器件都选用通用标准件，后期如果出现排针损坏、卡座磨损的情况，可以快速更换同规格元器件，不需要重新制作整板，降低了调试阶段的耗材成本。

布线时特意将电源引脚与信号引脚做了分隔处理，电源回路的铺铜面积足够，减少电源纹波对信号传输的影响，每个信号引脚都预留了可选的测试点位置，需要测量单点信号时可以直接在测试点上焊接测试线，不需要在排针上额外飞线，进一步提升测试的便利性。卡座的金属外壳做了接地处理，可有效屏蔽外界电磁干扰，在靠近电机、开关电源等强电磁干扰源的测试场景下，也能保证信号传输的稳定性，不会因为外界干扰导致测试波形失真、通讯中断。
