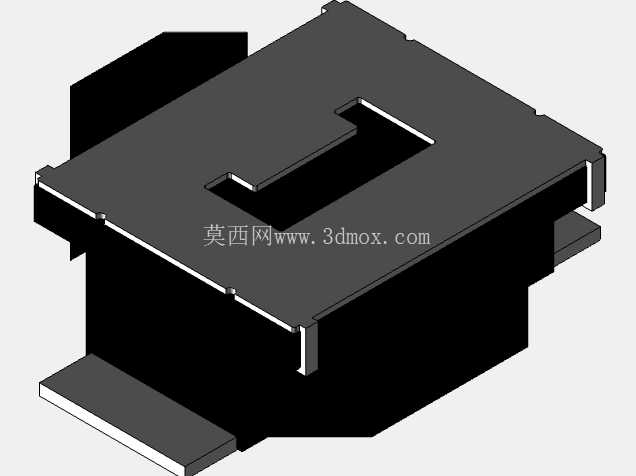

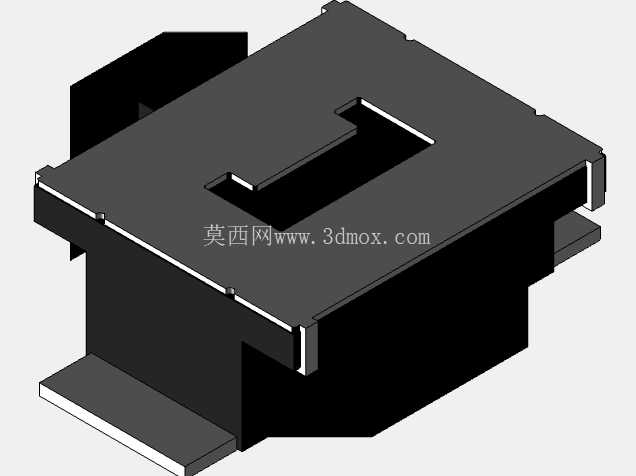

超小体积表贴型直角触摸按键结构设计

在消费电子、可穿戴设备、便携医疗终端这类对内部空间利用率要求近乎苛刻的产品开发中，板载人机交互元件的选型往往直接决定了主板的布局冗余度，这款2.5mm×3.0mm尺寸规格的表贴型触摸开关，正是为高密度贴装场景开发的微型触控元件。从实际应用场景来看，这类超小体积触控开关常被用在TWS耳机充电盒的功能触发键、智能手环的侧边触控按键、便携血糖仪的操作触发端、超小型蓝牙追踪器的复位按键位置，这些场景普遍留给板载元件的贴装高度、平面占板面积极其有限，传统插脚式轻触开关、大尺寸表贴按键根本无法满足空间约束，而这款元件的直角SMD贴装结构，刚好可以适配主板边缘的贴装位，不需要额外预留插件过孔的空间，也不会因为元件突出主板过多影响整机外壳的壁厚设计。

从功能特性来看，这款开关属于SPST单刀单掷式表面贴装触觉开关，触发力度设定在2.5N，这个力度区间刚好可以平衡误触概率和按压手感：力度过小的话，设备在运输、组装过程中受挤压容易出现误触发，力度过大则会让终端用户操作时需要施加更大的按压力，影响交互体验，尤其是针对戴操作手套的工业便携设备场景，2.5N的触发力度也能保证操作的反馈清晰度。元件采用黑色矩形耐高温塑壳主体，能够适配SMT回流焊的高温工艺要求，不会因为过炉出现壳体变形、引脚移位的问题，符合ROHS环保要求的材质选型，也能满足出口类电子整机的物料合规要求。

从设计思路层面拆解，这款开关的结构做了多维度的空间优化：首先是引脚采用直角弯折的表贴设计，引脚焊接端完全贴合主板焊盘平面，没有向外延伸的多余结构，元件本体的边缘几乎和焊盘外沿齐平，相邻元件可以贴得更近，不会出现引脚干涉的问题；其次是壳体的卡扣结构做了内置式设计，没有在壳体外侧突出卡扣位，进一步压缩了平面占用尺寸；顶部的触控触发面做了微凸的平整处理，既可以直接接触外壳的按键传导柱，也可以在部分无实体按键的整机设计中，通过外壳的薄塑胶壁直接传递按压力，不需要额外增加按键传动件，进一步减少整机的零件数量。

在安装边界的设计考量上，这款元件的贴装公差控制在±0.1mm范围内，主板焊盘的设计需要匹配引脚的宽度和间距，在元件本体周边预留0.3mm的贴装安全距离，避免和周边的阻容元件、屏蔽罩支架出现干涉；贴装高度方向上，元件本体的总高度控制在极低的水平，整机外壳内壁和开关顶面的间隙建议保留0.1-0.2mm，既可以保证按压行程的传递，也不会因为间隙过大出现按压塌陷、手感松散的问题。在做整机结构堆叠的时候，需要注意不要在开关正下方的主板背面布置过高的元件，避免回流焊过程中因为支撑不足导致开关贴装浮高，影响焊接可靠性。另外，这款开关的触觉反馈结构做了密封式设计，能够应对日常使用中的轻微浮尘、潮气侵蚀，适合在普通民用消费电子的使用环境下长期工作，不需要额外做防水密封结构就能满足日常使用的可靠性要求。对于结构工程师来说，选用这类微型表贴开关的时候，除了核对平面尺寸和高度参数，还要重点关注触发力度和整机外壳按键的行程匹配，避免出现按不动、触发不灵敏的问题，同时在PCB布局的时候，尽量将开关布置在主板边缘靠近外壳侧壁的位置，缩短力的传递路径，提升按压手感的一致性。
