TC4427A双路MOS栅极驱动IC封装结构

在工业控制板卡、电机驱动回路、开关电源拓扑这类需要高速功率开关动作的场景里，栅极驱动IC的封装选型直接决定了驱动回路的寄生参数大小，进而影响功率管的开关损耗、尖峰幅值甚至整机EMC表现。TC4427A作为常用的双路大电流MOSFET栅极驱动器件，其直插DIP封装的三维结构还原，能帮助硬件工程师在PCB布局阶段提前评估安装空间、引脚干涉风险，也能给结构设计人员在做控制器壳体、灌封工装设计时提供精准的外形参考。

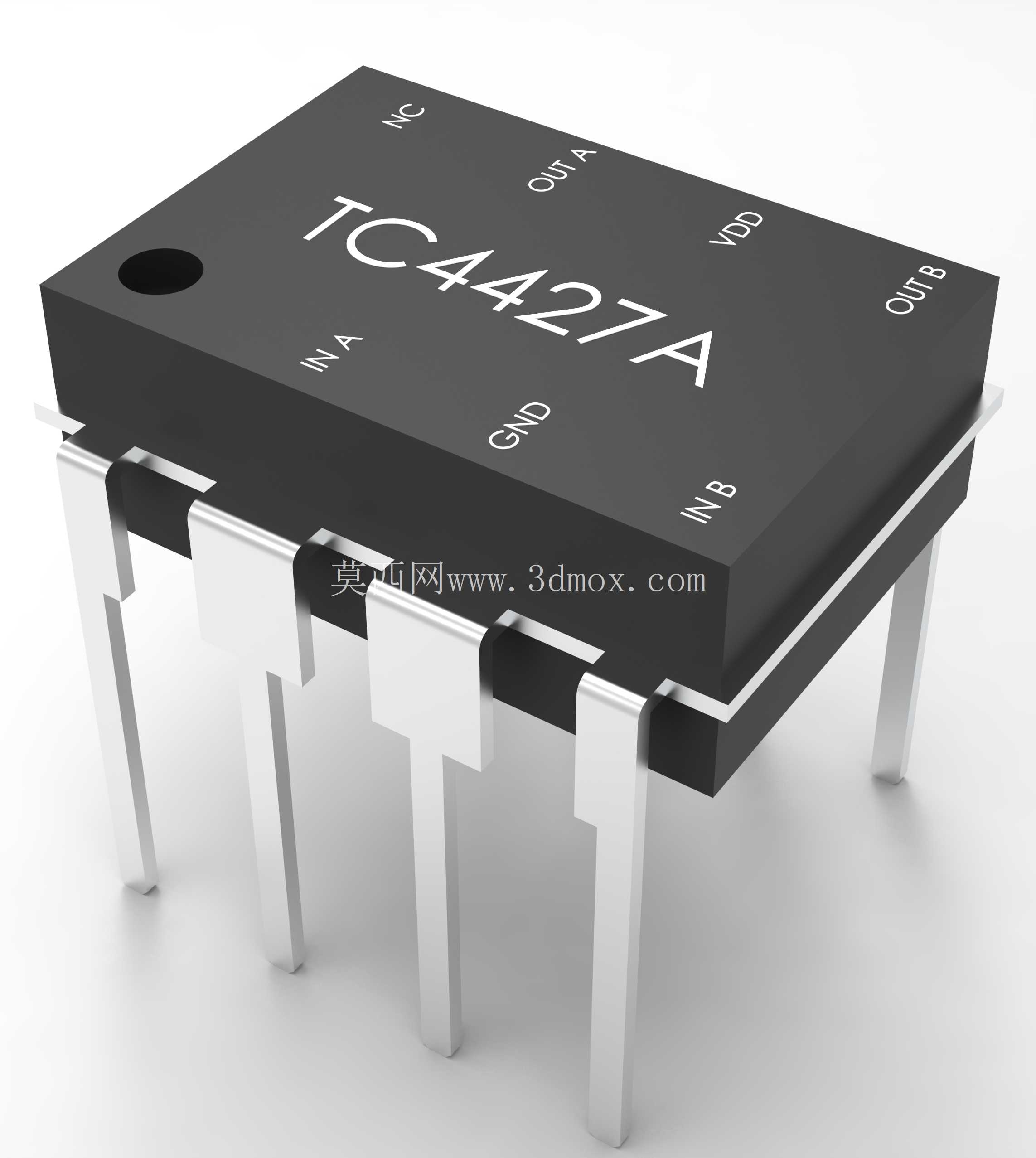

从实际功能特性来看，这款驱动芯片可提供峰值1.5A的灌拉电流，能快速完成功率MOS管栅极电容的充放电动作，避免功率管工作在放大区的时间过长引发过热损坏，双路独立输出的设计可以适配半桥、推挽等需要两路互补或者独立驱动的拓扑结构，在低压直流电机驱动、小型逆变器、DC-DC转换模块里应用十分广泛。做三维结构还原的时候，首先要还原封装本体的外形基准：本体采用黑色环氧塑封材质，表面丝印清晰标注型号、引脚功能定义，包括两路输入IN A/IN B、两路输出OUT A/OUT B、电源VDD、地GND以及空脚NC，本体一端的圆形定位凹点是引脚排序的关键标识，装配时可以快速确认1脚位置，避免插反造成器件烧毁。

引脚部分采用标准双列直插结构，每侧4根引脚共8个引出端，引脚为镀锡铜质材料，做了成型折弯处理，引脚间距严格遵循2.54mm标准DIP封装的节距要求，引脚伸出本体的长度、折弯角度都适配常规PCB板厚的波峰焊工艺，既保证插装时引脚能顺利穿过PCB过孔，也能在焊接后提供足够的机械固定强度，避免振动环境下引脚脱焊。建模时需要注意引脚与本体结合处的应力释放结构，实际器件在引脚根部做了微小的圆弧过渡，避免插装时应力直接传递到封装内部的键合点，造成内部引线断裂失效。

从安装边界维度考量，这款直插封装的器件在PCB上占用的投影区域需要预留足够的安全间距，尤其是输出引脚连接功率管栅极的走线要尽量短，建模时还原的本体高度、引脚伸出长度可以给结构设计提供准确的干涉检查依据：比如在做板卡堆叠设计时，要确认该器件本体高度不会和上层板卡、散热片或者壳体加强筋发生碰撞；如果是做灌封处理的控制器，还要根据本体外形计算灌封胶的用量，保证胶层完全包裹器件同时不溢出壳体。另外本体表面的丝印标识建模还原，也能用于生产装配环节的可视化作业指导，帮助产线操作人员快速识别器件型号与安装方向，减少错料反插的不良率。

很多工程师在做板级三维建模时容易忽略这类小功率IC的结构细节，要么简化成方块忽略引脚折弯角度，要么漏做定位标识，实际上在做整机装配仿真、热分布模拟的时候，准确的封装结构能让仿真结果更贴近实际工况：比如环氧本体的导热系数、金属引脚的导热路径，都需要基于准确的几何结构来设置参数，才能模拟出器件长时间工作时的温升情况，评估是否需要额外增加散热措施。另外在做测试工装设计的时候，精准的引脚位置和外形尺寸可以让测试探针的定位更准确，避免测试时出现探针偏移、接触不良的问题，提升量产测试的良率。
