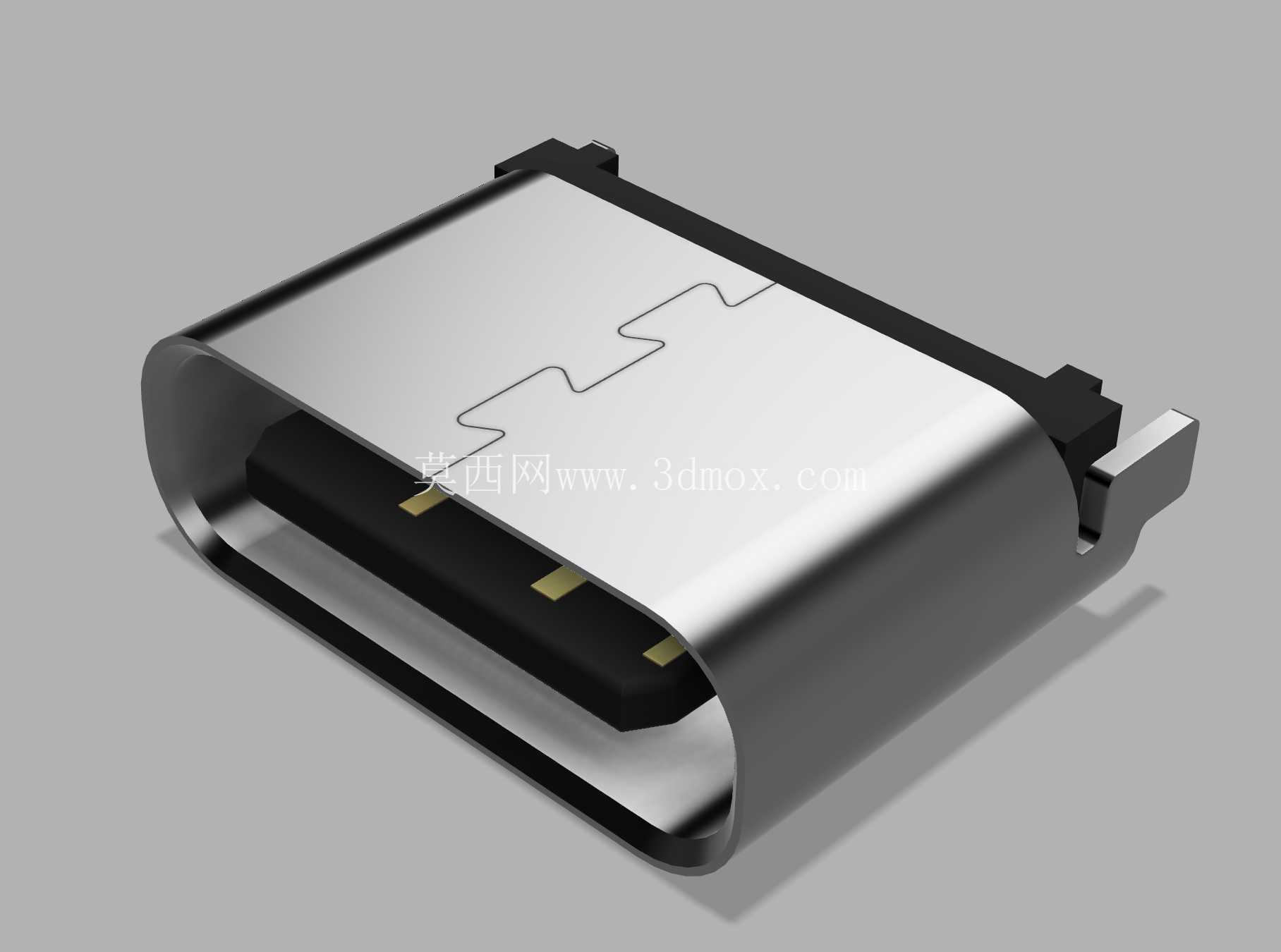

板端卧式贴片Type-C接口连接器结构

　　在消费电子、工业控制设备的板级互连设计中，板端Type-C连接器已经逐步替代传统Micro-USB、Mini-USB接口，成为当前主流的有线互连方案，这款卧式贴片Type-C母座的结构设计，完全围绕SMT回流焊工艺的生产要求展开，外壳采用拉伸成型的不锈钢屏蔽罩，一方面可以提供足够的结构强度，避免日常插拔过程中出现接口变形、焊盘脱落的问题，另一方面完整的金属屏蔽结构可以有效降低外部电磁干扰对高速信号传输的影响，同时也能减少接口自身信号对外的电磁辐射。

　　从实际安装场景来看，这款连接器采用卧式贴装设计，整体安装高度控制在板上3.1mm以内，能够适配超薄类消费电子设备的内部空间要求，比如轻薄笔记本、便携储能设备、工业手持终端这类对内部堆叠厚度有严格限制的产品，不需要在PCB上开设开槽避让结构，直接在板面完成贴装即可，能够有效降低PCB的加工成本。连接器的引脚布局采用双排贴片设计，信号引脚与电源引脚分开排布，其中电源引脚做了加宽处理，能够承载最高5A的持续通流能力，满足大电流快充场景的载流要求，避免长期大电流工作下引脚出现过热、虚焊的问题；高速信号引脚做了等长设计，差分对的走线长度差控制在0.15mm以内，能够保证USB3.2甚至更高规格的高速信号传输完整性，减少信号反射、串扰带来的传输误码问题。

　　在插拔结构设计上，接口内部的胶芯采用耐高温LCP材质注塑成型，能够承受SMT回流焊过程中260℃的高温环境，不会出现胶芯变形、引脚移位的问题，胶芯上的接触弹片采用高弹性铜合金材质，表面做了镀金处理，既可以保证长期插拔后的接触可靠性，也能降低接触电阻，减少充电、数据传输过程中的压降损耗。弹片的正向压力设计控制在0.8N-1.2N区间，既可以保证公头插入后有足够的保持力，避免日常使用过程中出现线缆松脱的问题，也不会因为插拔力过大导致用户使用体验变差，按照行业通用的测试标准，这个结构的插拔寿命可以达到1万次以上，完全满足消费类电子3-5年的使用周期要求。

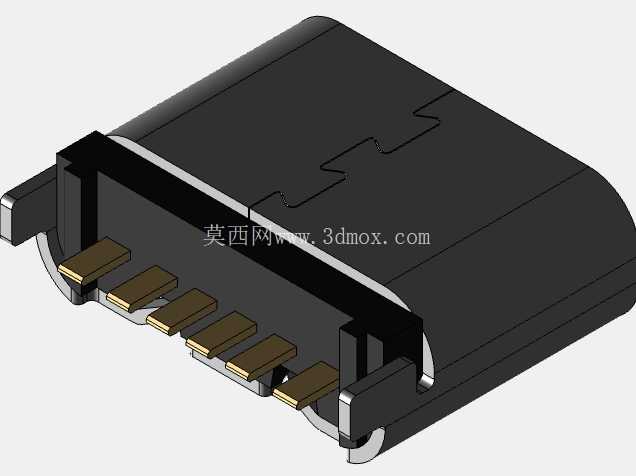

　　屏蔽罩的两侧设计了贴片固定脚，焊接到PCB上之后可以大幅提升连接器的整体固定强度，在承受侧向插拔力的时候，不会出现连接器本体从焊盘上剥离的问题，相比两侧插脚的设计，全贴片结构不需要在PCB上开设插脚过孔，能够简化PCB的布线难度，也避免了过孔带来的信号完整性问题。在结构建模的过程中，需要重点关注几个安装边界尺寸：首先是接口的插入深度，公头插入后的配合长度是6.5mm，设计外壳结构的时候需要预留足够的插入口空间，开口的尺寸公差需要控制在±0.1mm以内，避免公头插入时出现对位不准、刮擦外壳的问题；其次是连接器底部与PCB表面的间隙，控制在0.05mm-0.1mm之间，既可以保证焊锡能够充分浸润贴片引脚，也不会因为间隙过大导致贴装后连接器出现歪斜；另外还要注意连接器尾部引脚与周边元件的安全距离，高压引脚与信号引脚之间需要预留至少0.3mm的电气间隙，满足安规设计的要求。在实际选型应用中，这款连接器可以适配绝大多数带Type-C接口的设备板卡设计，不管是仅做充电功能的低端设备，还是带高速数据传输、视频输出功能的高端设备，都可以通过调整引脚的接线定义来满足功能要求，不需要额外更改结构安装尺寸，能够大幅提升产品设计的通用性，减少不同项目之间的重复建模工作量。
