滚花防滑指示线调节旋钮结构

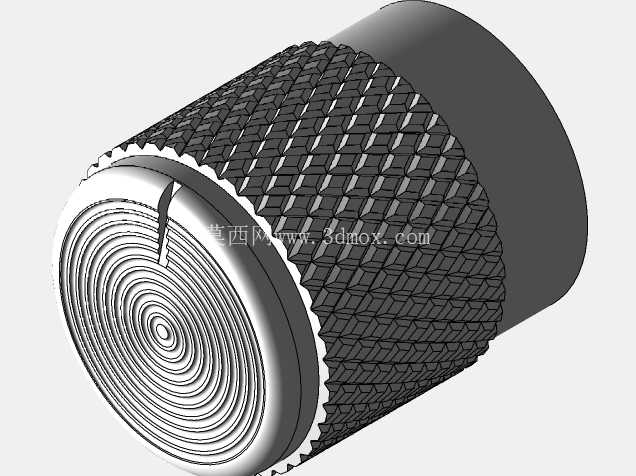

　　日常做设备操控结构选型的时候，这类带滚花的调节旋钮是出镜率极高的零件，小到桌面测试仪器的参数微调，大到工业控制柜的功能档位切换，甚至音频设备的音量调节、气动回路的压力微调端，都能看到这类结构的身影。不同于光滑表面的旋钮，这次的结构在外圆柱面做了全周网纹滚花处理，实际操作的时候，哪怕操作人员戴了薄款劳保手套，或者手上沾了少量切削液、灰尘，转动的时候也不会出现打滑脱手的情况，滚花的纹路深度做了0.3mm的控制，既不会因为纹路太浅失去防滑效果，也不会因为纹路过深导致加工时毛刺难以清理，转动的时候硌手影响操作手感。旋钮的端面做了同心圆的防滑槽设计，除了侧面捏持转动的场景，有时候需要指尖顶着端面做小幅度微调的时候，端面的同心圆纹路也能提供足够的摩擦力，不会因为指尖出汗出现打滑。端面特意做了一道缺口式指示线，和设备面板上的刻度标识配合的时候，能清晰指向当前的调节档位，不需要额外做丝印或者镶嵌金属标识片，一体加工出来的指示线不会因为长期摩擦出现脱落、模糊的问题，在长期高频操作的场景下，标识的辨识度能一直保持稳定。

　　从安装边界来看，这个旋钮的外径控制在14mm，整体高度17mm，属于小型调节旋钮的尺寸范畴，适配的是直径6mm的标准调节轴，安装的时候直接套在轴端，通过侧面的顶丝锁紧就能固定，不需要做复杂的卡扣或者螺纹连接结构，装配的时候效率很高，后期维护更换的时候也不需要专用工具，用普通的一字螺丝刀就能完成拆装。设计的时候特意把旋钮的边缘做了R0.5的圆角过渡，没有尖锐的棱角，哪怕操作人员快速转动旋钮的时候，也不会刮伤手部，在一些需要频繁调节的工位上，这个细节能大幅降低操作的疲劳感。

　　内部的安装孔做了H7的公差配合，和调节轴装配的时候不会出现旷量，转动的时候旋钮和轴保持同步，不会出现空转的情况，调节的精度能得到保证，哪怕是做0.1mm级别的参数微调，也能准确传递转动的角度。滚花的纹路采用的是45度交叉网纹，相比直纹滚花，网纹的防滑效果在各个受力方向都更均匀，不管是顺时针转动还是逆时针转动，手指的施力都能稳定传递到旋钮上，不会出现某一个方向转动容易打滑的问题。旋钮的材质一般选用6061铝合金做阳极氧化处理，或者用POM工程塑料注塑成型，铝合金版本的强度更高，适合在工业设备上长期使用，不容易出现磨损变形，POM版本的重量更轻，成本更低，适合消费类电子设备上批量使用。

　　在做结构建模的时候，滚花的特征做了简化处理，既保证了外观的还原度，也不会因为特征太细密导致后续工程图导出、装配体配合的时候出现文件过大、运算卡顿的问题，端面的同心圆槽和指示线的位置都和实际加工的尺寸保持一致，导入装配体的时候能直接和面板、调节轴做配合检查，不需要再额外调整尺寸。实际应用的时候，这类旋钮的转动阻尼感很重要，建模的时候也考虑到了和轴的配合间隙，不会因为间隙太小导致转动卡涩，也不会因为间隙太大出现晃动，在-20到80摄氏度的工作环境下，不管是金属材质还是工程塑料材质，都不会因为热胀冷缩出现配合失效的问题。很多人做这类小零件的建模的时候容易忽略边缘倒角和公差配合的细节，导致做出来的模型看着像，实际拿去生产或者装配的时候就会出现各种问题，这个模型在做的时候就把生产装配的实际需求考虑进去了，所有的特征都是符合实际加工工艺的，没有出现无法加工的倒扣或者不合理的壁厚，不管是拿去做压铸模具开模，还是做机加工生产，都能直接作为参考使用。
