倾斜式双螺旋洗选输送槽体结构设计

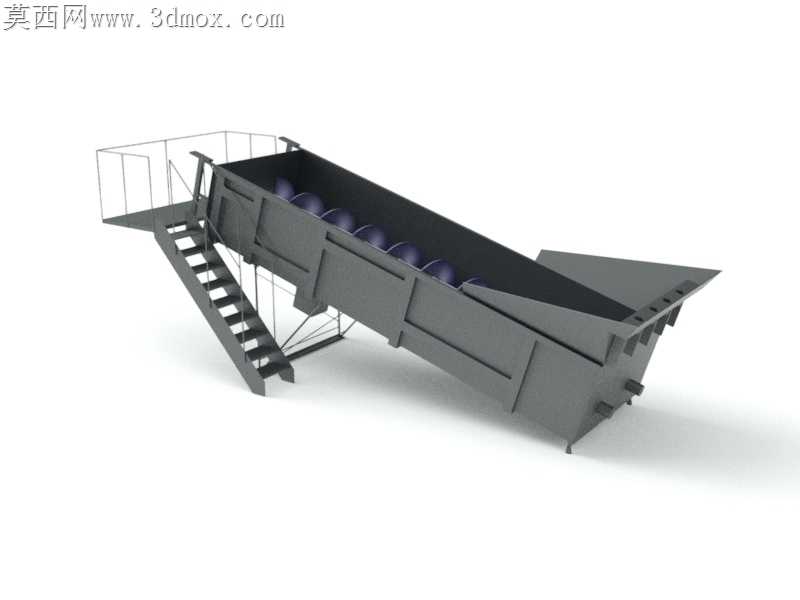

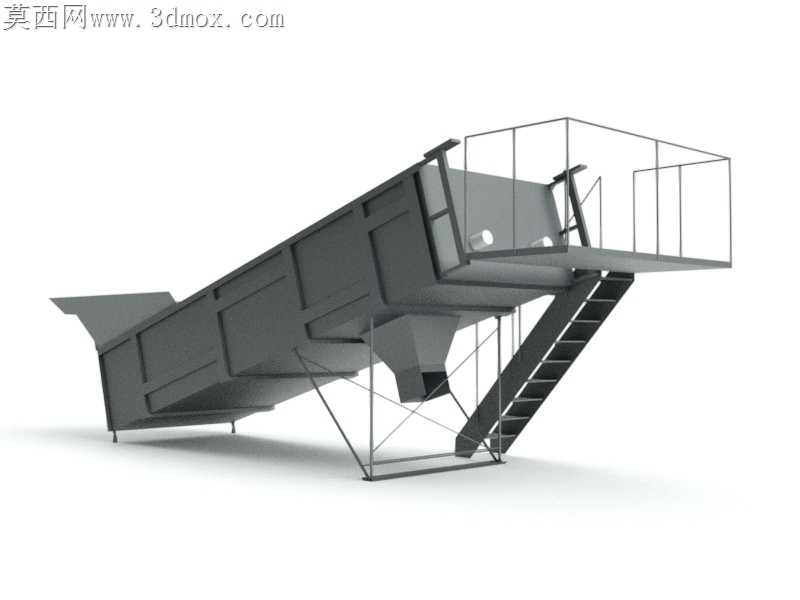

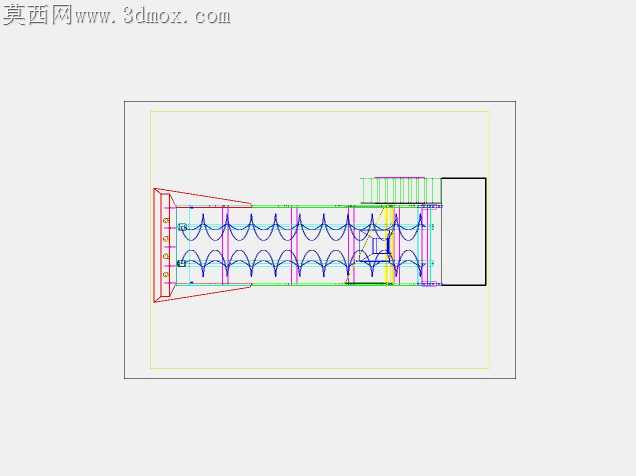

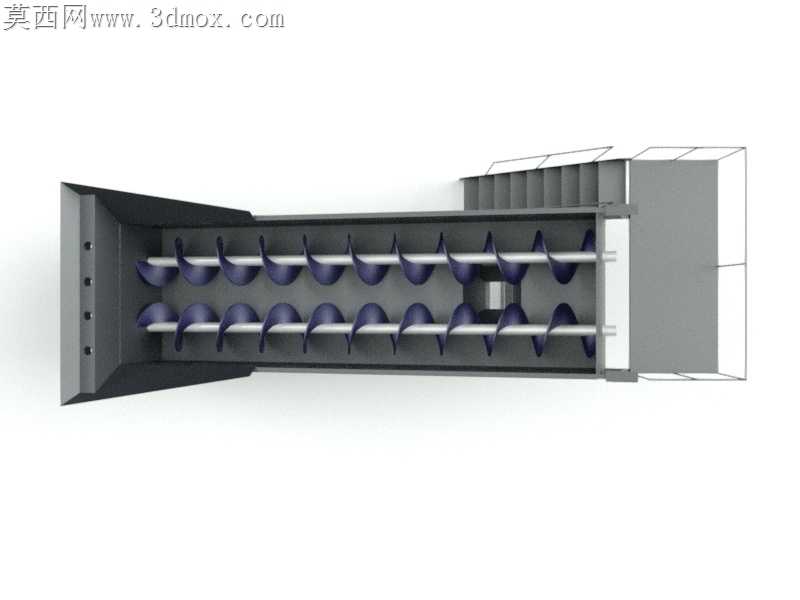

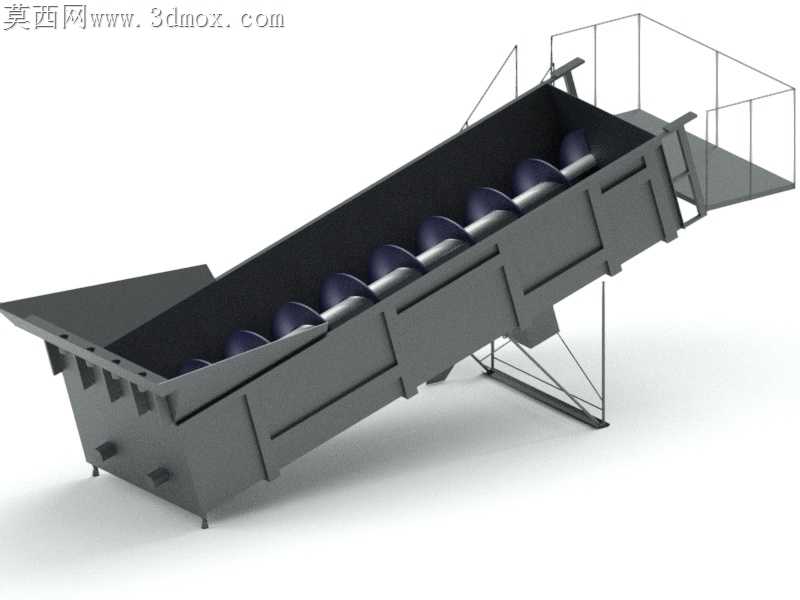

该设备为倾斜布置的双螺旋槽式洗选输送设备，主要应用于矿山砂石料场、选矿厂、混凝土搅拌站骨料预处理环节，可同时完成物料的擦洗、分级、输送作业，针对含泥量较高的矿石、机制砂、河道卵石等物料，能够通过双螺旋的搅动摩擦去除物料表面附着的泥团、杂质，同时将清洗合格的物料沿倾斜槽体向上输送至下一工序，污水与细泥则从槽体低端溢流排出，实现物料的清洗分级一体化作业。设备整体采用长槽型倾斜布置结构，槽体为钢板焊接的U型敞口结构，内部平行布置两根带连续螺旋叶片的输送轴，螺旋叶片采用耐磨弧形设计，转动过程中既能推动物料沿槽体上行，又能通过叶片间的搅动、物料间的相互摩擦打散粘结的泥块，保证清洗效果。槽体高端设置带安全护栏的操作检修平台，方便人员日常巡检、易损件更换作业，槽体低端为进料端，设置加宽进料导料结构，可承接上游皮带输送机或装载机的来料，避免物料撒落。槽体底部采用型钢焊接的倾斜支撑机架，机架根据槽体倾斜角度设计多组斜向支撑腿，保证设备运行时的结构稳定性，减少螺旋转动带来的振动影响，支撑腿底部预留安装固定孔位，可通过地脚螺栓与混凝土基础固定，安装时需保证槽体倾斜角度符合工艺要求，角度偏差过大会影响物料输送速度与清洗效果。设计过程中重点考虑了槽体的耐磨性能，槽体内壁与螺旋叶片接触区域预留了耐磨衬板安装位置，可根据处理物料的磨琢性选择不同材质的耐磨衬板，延长设备使用寿命；双螺旋轴的中心距经过反复校核，既保证两根螺旋转动时不会发生干涉，又能最大化覆盖槽体内部截面，避免槽底出现物料堆积死角；槽体两侧设置了溢流口结构，可根据清洗需求调整溢流液位高度，控制清洗后物料的含水率与细料流失率。设备的进料端与出料端均预留了与上下游设备对接的安装接口，可根据不同生产线的布置需求调整接口尺寸与位置，适配不同产能的生产线配置，整体结构兼顾了作业可靠性与维护便捷性，适合长期在露天、高湿高粉尘的恶劣工况下连续运行。
