矿浆浸出搅拌槽内部结构设计

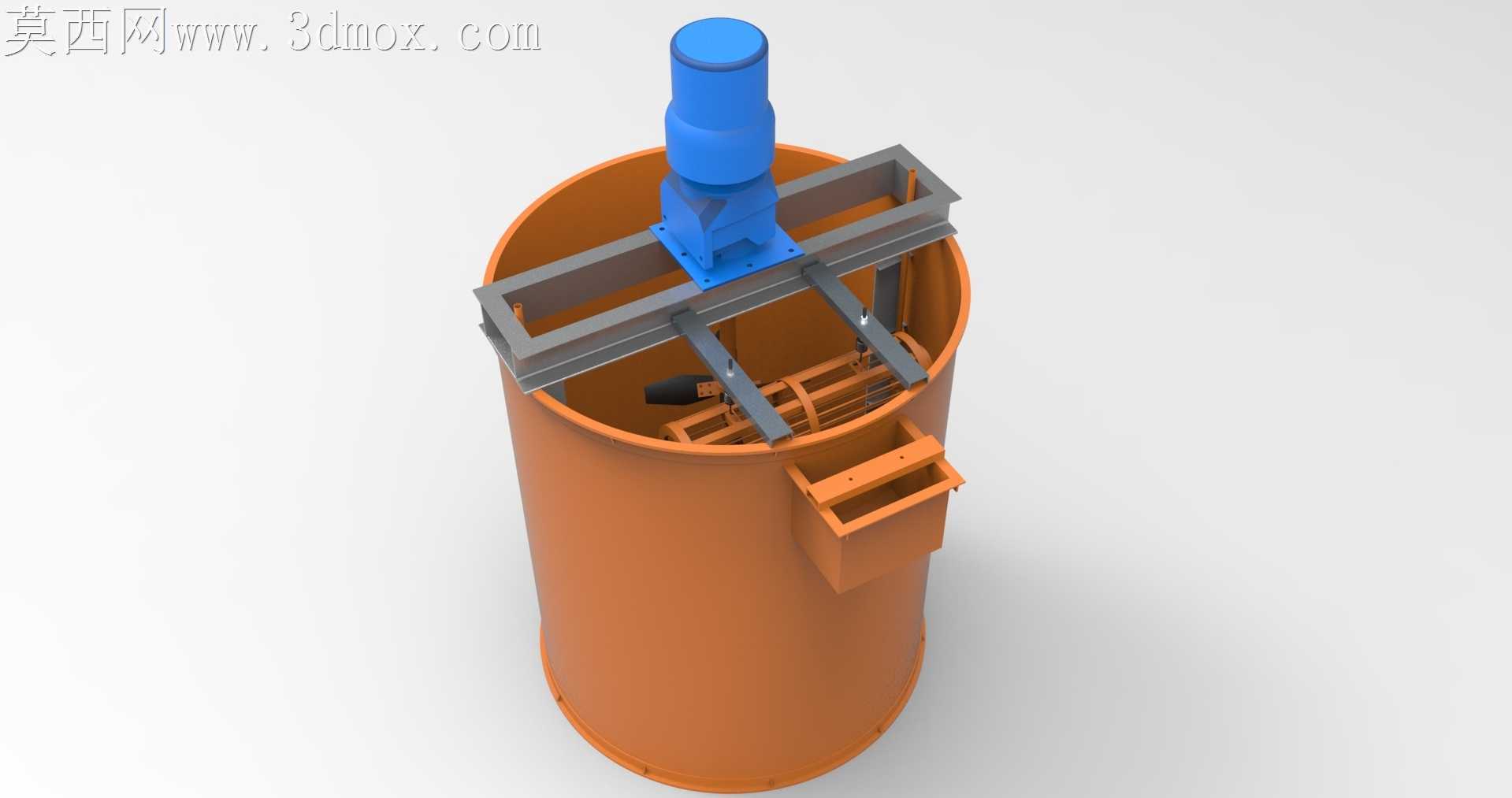

该浸出槽主要应用于湿法冶金、选矿提纯、化工物料浸出工序的生产场景，是矿物加工流程中实现矿浆与浸出药剂充分混合反应的核心设备，可完成金、银、铜等有价金属的浸出作业，也可适配化工行业的固液混合反应、物料浸提工艺，在黄金选厂、有色金属选矿厂、湿法冶炼车间的连续生产线上承担核心反应单元的功能。设备整体采用立式圆槽结构，槽体内腔做圆弧过渡设计，避免矿浆沉积形成死角，槽体上部设置十字交叉的型钢安装梁，用于固定顶部的搅拌驱动装置，安装梁采用标准型钢拼接设计，兼顾结构强度与安装便捷性，驱动装置底座通过螺栓与安装梁刚性连接，可传递搅拌作业过程中的扭矩与振动载荷，保证设备长时间运行的稳定性。槽内设置多层搅拌桨结构，桨叶采用倾斜排布设计，作业时可推动槽内矿浆形成上下循环的流场，既能够让固体矿物颗粒始终保持悬浮状态，避免沉槽堵料，又可以让加入的浸出药剂与矿浆充分接触，缩短浸出反应的时间，提升有价金属的浸出率。槽体侧壁预留有进料、出料以及药剂添加的接口位置，可根据生产线的实际排布灵活对接管路，底部设计为锥底结构，方便检修排空与沉渣清理。在设计过程中，重点考量了矿浆的磨损特性与药剂的腐蚀特性，槽体内壁可根据作业介质属性衬耐磨防腐层，搅拌轴与桨叶的连接位置做加强处理，避免长期受矿浆冲刷出现结构失效；安装梁的跨度经过载荷校核，既能够承载驱动装置的静载荷，也可承受搅拌启动、物料波动带来的动载荷，设备的安装边界可根据处理量需求调整槽体直径与高度，适配不同规模生产线的产能要求，整体结构紧凑，安装维护便捷，可满足连续化工业生产的作业需求。
