LoRa频段SMA接口棒状通讯天线结构

　　在物联网无线通讯终端的硬件搭建环节，射频天线的选型与安装适配直接决定了无线链路的信号覆盖能力与传输稳定性，这款SMA接口的棒状LoRa天线，正是面向Sub-GHz频段低功耗广域通讯场景设计的外置射频配件，目前广泛应用在工业无线传感节点、智能抄表终端、户外环境监测设备、农业物联网采集器等需要小体积外置天线的硬件产品上。从实际使用场景来看，这类棒状天线不需要额外做射频线缆转接，可以直接拧在终端设备的SMA母座上，相比板载PCB天线，它的信号辐射方向图更均匀，不会因为设备外壳的金属屏蔽、安装位置的遮挡出现信号大幅衰减的问题，在开阔无遮挡的环境下，能有效提升LoRa链路的有效通讯距离，在楼宇内部、工业厂区这类存在多径反射、信号遮挡的场景中，也能保持更稳定的信号接收灵敏度。

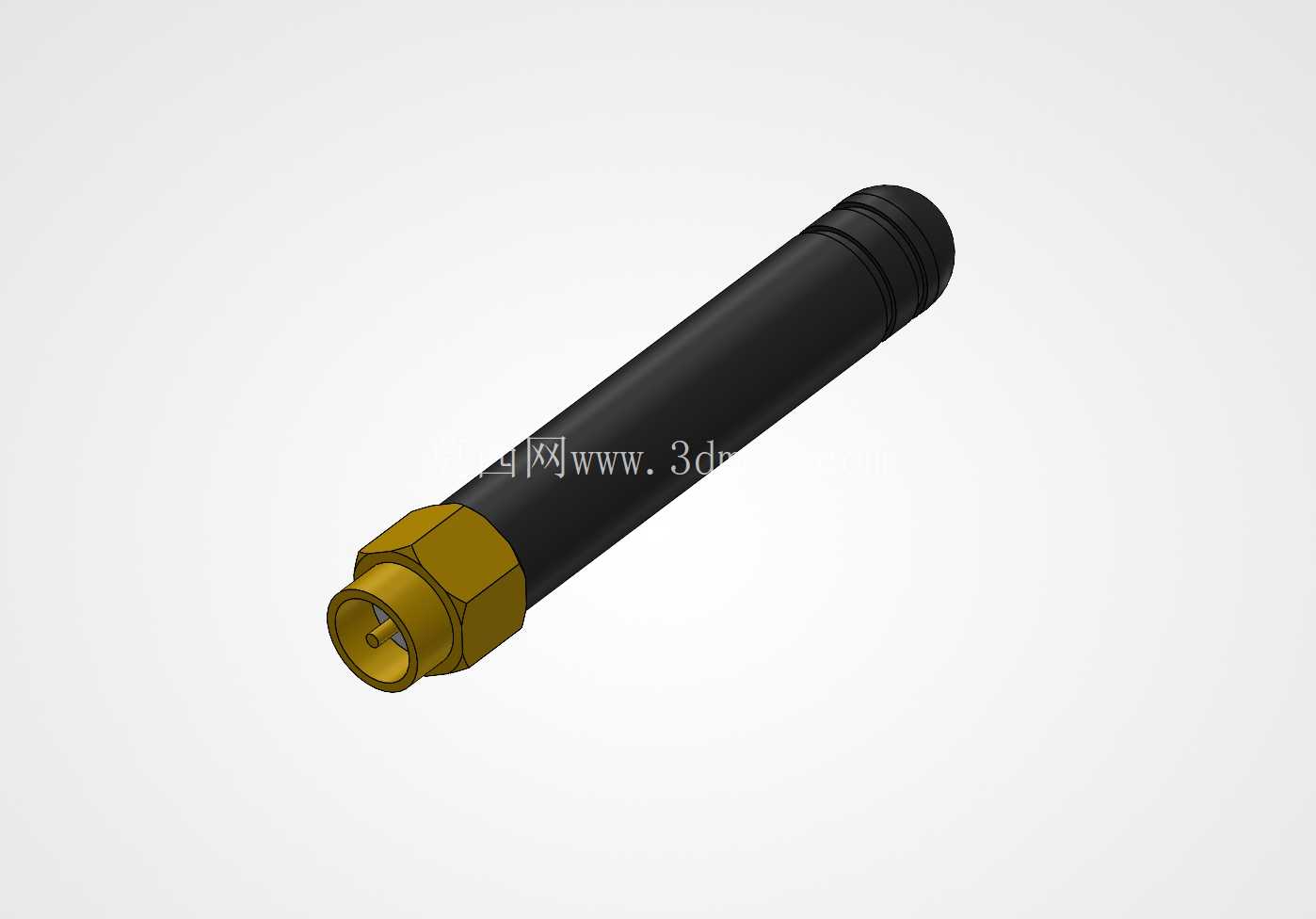

　　从结构设计的角度来说，这款天线的整体外形为细长圆柱棒状，主体外覆黑色绝缘防护层，一端为标准SMA公头连接结构，接头部分采用六角铜质镀金结构，既保证了射频连接的导通可靠性，也方便安装时用扳手拧紧固定，避免长期使用后出现接头松动导致的驻波比异常。天线内部的辐射振子长度经过精准匹配，对应915MHz与868MHz两个常用LoRa工作频段，在设计阶段是通过实物卡尺测量量产样品的实际尺寸，结合射频仿真参数反复调整振子长度与介质包裹层的厚度，确保在目标工作频段内的驻波比控制在合理范围内，减少信号反射带来的功率损耗。

　　安装边界方面，这款天线的SMA接头为标准外螺内孔结构，适配市面上绝大多数带SMA母座的LoRa通讯模块、无线网关产品，安装时只需要将接头对准设备端的母座拧紧即可，不需要额外的固定结构，天线整体的径向尺寸较小，安装后不会占用过多的设备外部空间，棒状的外形也不容易在设备运输、安装过程中出现磕碰损坏，外层的绝缘防护材质具备一定的耐候性，可以适应户外温湿度变化、轻度粉尘与雨淋的使用环境，不需要额外做防护处理。

　　在结构建模的过程中，需要重点关注SMA接头的配合尺寸精度，六角部分的对边宽度、螺纹的螺距与啮合长度都要严格符合通用SMA射频接头的标准尺寸，避免出现安装时拧不紧、接头干涉的问题；天线主体的圆柱部分要保证同轴度，避免振子偏心导致的辐射方向图偏移；接头与天线主体的衔接位置要做平滑过渡，减少结构应力集中，同时也能避免安装时尖锐边角划伤操作人员。不同于需要定制开模的特殊结构天线，这款通用型SMA棒状天线的结构标准化程度高，互换性强，在做终端设备的结构设计时，可以直接将该模型导入装配体中，提前预留好天线的安装空间，校核接头与设备外壳的配合间隙，避免后期打样后出现天线安装干涉、外壳盖合不严的问题，对于做物联网硬件结构设计的工程师来说，这类通用射频配件的精准三维模型，能有效减少结构设计阶段的反复修改工作量，提升样机一次打样的成功率。在实际设备选型时，还要结合设备的安装位置考虑天线的长度，如果设备是安装在密闭金属柜体内部，还需要配套延长射频转接线将天线引出到柜体外部，这款天线的标准SMA接口也能和常规的SMA射频转接线直接适配，不需要额外做转接头转换，进一步降低了现场安装的配件成本。
