四端口40W迷你路由器不间断供电电路板

这款供电板的设计初衷，是解决小型网络部署场景下路由器突发断电断网的痛点，常见于家用弱电箱、小型门店监控组网、户外临时网络点位、宿舍组网这类没有配置大型UPS后备电源的场景，不需要额外占用机柜空间，就能给四个网口的迷你路由器提供短时不间断供电，避免断电瞬间路由器掉电重启导致的网络中断、设备离线、数据传输中断问题，尤其适配常年开机运行的低功耗网络设备。

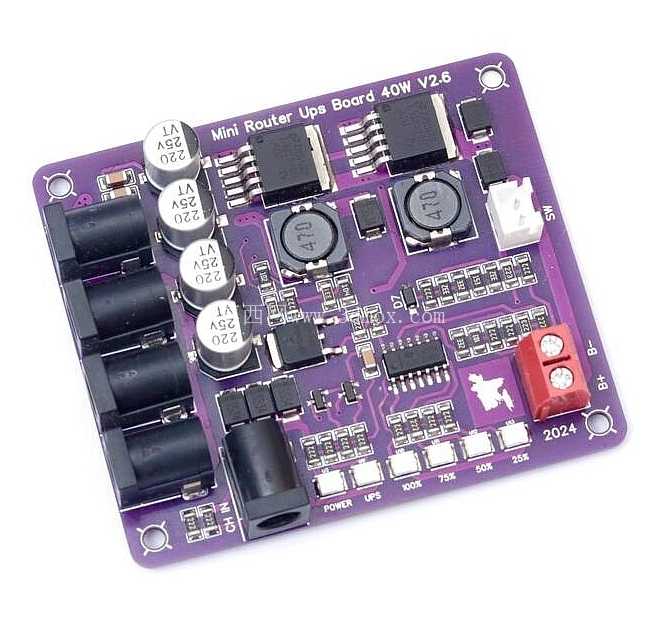

从实际功能来看，板载集成了电源输入接口、储能电容组、稳压电路模块、输出接线端子、状态指示单元，输入端支持常规直流电源适配器接入，板上的多颗大容量电解电容承担短时储能作用，在外接供电断开的瞬间，电容储存的电能可以无缝衔接给路由器供电，支撑设备完成正常关机或者等待供电恢复，避免突然掉电对路由器存储芯片、固件造成的损伤；稳压模块负责把输入电压以及电容放电的波动电压稳定在路由器工作的额定电压区间，避免电压波动导致的设备重启、工作异常；红色的接线端子用于直接对接路由器的供电输入端，省去额外接线的麻烦，板边排布的绿色指示灯可以直观显示当前供电状态、电容储能状态、输出通路状态，运维人员扫一眼就能判断供电板工作是否正常。

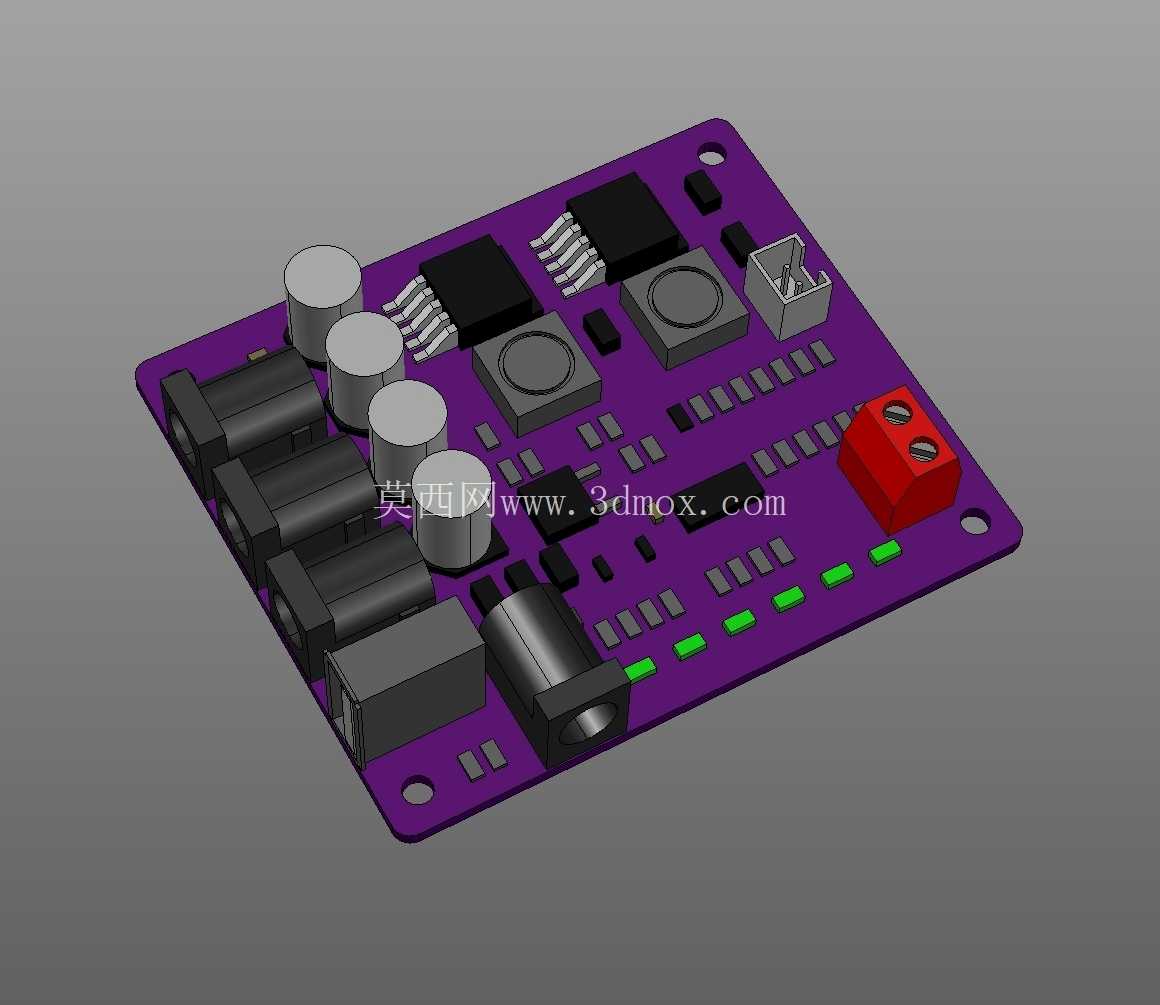

设计思路上完全围绕紧凑安装、高可靠性来做，整体采用紫色阻焊的PCB基板，所有元器件都采用贴片加直插结合的排布方式，大体积的电解电容、电感、接口元件都做了贴板排布，尽可能压缩板件整体厚度，方便塞进弱电箱、路由器外壳内部这类狭窄安装空间；PCB四个角预留了标准安装孔位，可以直接用铜柱或者螺丝固定在设备壳体内部、弱电箱安装位上，不需要额外做定制固定支架；元器件排布上把高压输入部分和低压输出部分做了物理区间分隔，大电流走线路径做了加宽覆铜处理，减少大电流工况下的线路压降和发热，易发热的稳压元件、电感元件都预留了散热空间，避免长时间工作时热量堆积影响周边电容寿命；接口位置都排布在板边，方便外部线缆插拔接线，不会和板上其他元件产生干涉。

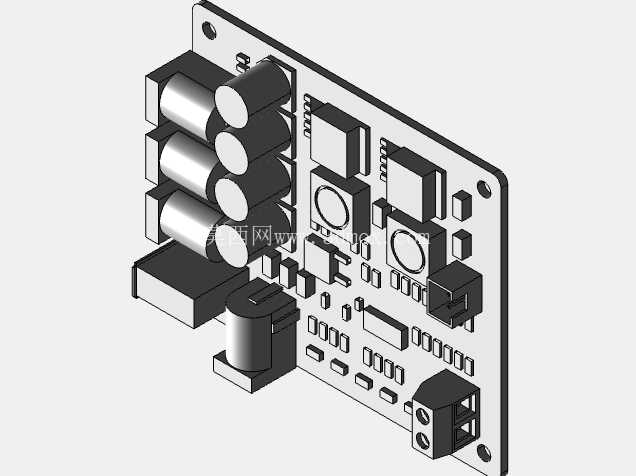

安装边界方面，板件整体为矩形轮廓，所有外接接口都朝向板边外侧排布，安装时只需要预留出接线端的线缆弯折空间，不需要在板件上方预留过高的空间，整体元件最高高度不超过两厘米，适配绝大多数迷你路由器的内部剩余空间，也可以直接贴装在弱电箱的塑料理线架上；接线端子采用螺丝压接式设计，不需要焊接就能完成导线固定，现场施工时只需要一把小号螺丝刀就能完成接线，不需要携带焊接设备，降低现场部署的难度；板上的DC输入接口兼容常规的5.5*2.1mm标准直流插头，可以和绝大多数常见的路由器电源适配器通用，不需要额外定制专用电源接头。

从实际使用的工况适配来看，板件的元器件选型都偏向长寿命工业级选型，电解电容选用耐温值更高的型号，适配弱电箱内夏季高温、通风差的工作环境，避免高温环境下电容容量快速衰减导致的后备时间缩短；所有贴片元件都做了点胶加固处理，适配一些有轻微振动的安装场景，比如户外壁挂点位、临近设备有散热风扇振动的场景，不会因为长期振动导致元件虚焊脱落；输出通路做了过流保护设计，当后端路由器出现短路故障时，板件会自动切断输出，避免故障扩大烧毁前端供电适配器或者板上元件，故障排除后可以自动恢复供电，不需要更换保险元件，减少后期运维的工作量。

不同于大型机架式UPS设备，这款供电板完全针对单台迷你路由器的小功率后备供电场景做优化，没有冗余的功能模块，整体功耗极低，自身静态工作电流不到十毫安，常年在线运行也不会产生过多的电费消耗，也没有风扇这类易损机械部件，长期运行不需要做除尘、换风扇这类维护工作，安装完成后可以常年免维护运行，非常适合无人值守的小型网络点位使用。
