台式机箱钣金折叠式排气扇电子安装盒

日常做台式机改装、小型工控塔内部散热布局优化时，这类钣金折叠结构的电子扇安装盒是很实用的结构件，它不需要额外做复杂的焊接或者多件拼接，单块钣金通过折弯、卡扣成型就能完成主体结构，能大幅减少装配环节的紧固件用量，也能降低整体结构的重量。从实际应用场景看，它主要安装在个人计算机塔单元的侧部或者后部风道位置，用来固定标准尺寸的轴流排气扇，同时把风扇周边的电路接线、接头部分收纳在盒体内部，避免机箱内部走线杂乱剐蹭到其他板卡或者旋转扇叶，也能减少风扇运行时的共振传递到机箱壁产生的异音。

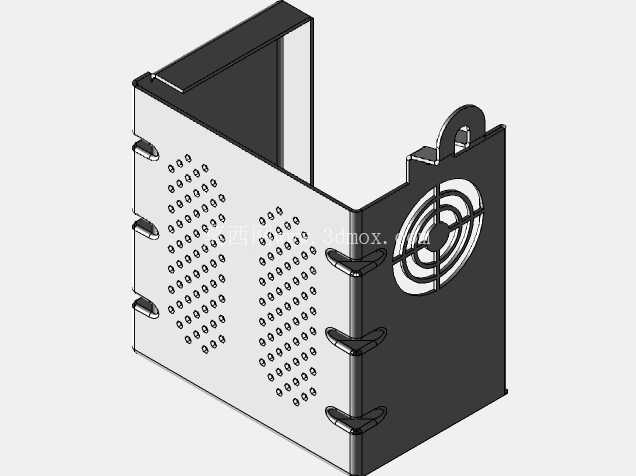

设计思路上，主体采用单侧开口的U型折叠结构，其中一块侧板预留了带靶心定位圈的风扇安装位，定位圈的同心度公差控制在0.2mm以内，能保证风扇安装后扇叶转动不蹭边，安装位周边的四个卡扣是直接在钣金本体上冲切折弯成型的，不需要额外加装塑料固定扣，安装风扇时直接把扇体卡入卡扣即可，比传统螺丝固定的方式装配效率提升至少40%，后期维护拆洗风扇也不需要借助工具。盒体的另一块侧板做了整面的矩阵式通风冲孔，冲孔直径3mm，孔间距5mm，开孔率控制在65%左右，既保证足够的进风通流面积，又能阻挡大尺寸的杂物、脱落的线材端头碰到扇叶造成损坏，同时整面冲孔的结构也能提升钣金侧板的结构刚性，减少薄钣金容易产生的形变问题。盒体侧边的四个外翻卡扣是用来和机箱内壁的预装卡位对接的，安装时不需要打螺丝，对准卡位推入就能完成固定，卡扣的折弯角度做了1.5度的回弹预变形，卡入后能保持足够的张紧力，不会因为风扇长期运行的震动出现松脱。盒体顶部的挂耳结构是为了兼容部分立式机箱的吊装位设计，挂耳上的预留安装孔可以适配M3的固定螺丝，满足不同机箱内部的安装位需求，不需要额外做转接件。

从安装边界尺寸来看，盒体的整体宽度适配标准80mm轴流风扇的安装尺寸，深度控制在45mm，不会过度占用机箱内部的板卡安装空间，就算是MATX小机箱也能留出足够的显卡、内存安装间隙，盒体的折边位置都做了0.5mm的圆角处理，避免安装时划手或者割伤线材。结构上因为是单块钣金折叠成型，接缝位置都在非受力的折角处，整体结构强度能满足风扇长期运行的震动要求，不会出现焊缝开裂或者拼接松动的问题，盒体内部预留了10mm的走线空间，可以容纳风扇的供电线、调速线，走线可以顺着盒体内壁从侧边的出线缺口引出，直接接到主板的风扇插针上，不会和机箱内其他线材缠绕。实际使用中，这种结构的安装盒比传统的塑料风扇支架抗老化能力更强，长期在机箱内部的高温环境下不会出现脆化变形，钣金表面的喷塑层也能起到防锈抗静电的作用，避免静电积累影响周边电子元件的稳定运行。在做三维建模的时候，这类结构要重点注意折弯系数的设置，不同厚度的冷轧钢板折弯扣除量要匹配实际加工工艺，不然折叠后卡扣的对位会出现偏差，风扇安装位的冲孔要和卡扣位置保持同心，不然卡入风扇后会出现扇叶偏心的问题，侧边的安装卡扣回弹量要根据钣金的材质硬度做调整，硬度太高的板材卡扣容易断裂，偏软的板材卡紧力不足容易松脱，矩阵冲孔的排布要注意避开折边线位置，距离折边至少保留2倍板厚的距离，避免折弯时孔位出现拉扯变形。
