双法兰式同轴连接支撑构件结构设计

在工业传动、管路布设、设备模组对接的各类场景里，这类带同轴筒体的法兰支撑构件是很常见的连接过渡件，很多刚入行的结构设计人员容易把它简单等同于普通法兰盘，实际它的功能边界要比单片法兰宽很多。从实际应用场景看，这类构件常出现在需要同时完成轴向定位、周向固定、中空走线或介质通流的对接位置，比如通讯设备的馈线穿舱支撑、小型传动模组的轴系过渡支撑、气动管路的舱壁固定座，甚至部分检测设备的传感器安装基座，都会用到类似结构，它不是单纯的紧固件，而是兼具连接、支撑、导向、通流多重作用的复合结构件。

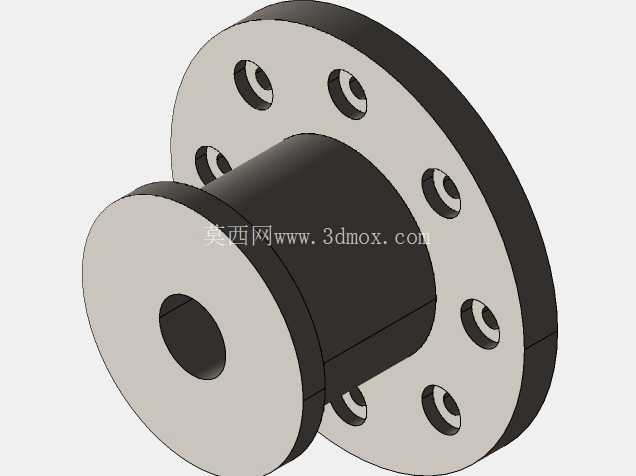

从功能特性上拆解，这个构件两端的法兰盘分别承担不同的对接功能，直径更大的法兰盘上均匀分布了8个沉头安装孔，这类孔的设计是为了让螺栓安装后头部不突出法兰端面，避免对接时出现干涉，保证两个对接面可以完全贴合，不会因为螺栓头凸起产生装配间隙；直径稍小的另一端法兰，通常用来对接功能端部件，比如轴承座、管路接头、设备端盖，中间的同轴筒体是整个构件的核心承载段，一方面它的内孔是中空结构，可以供线缆、传动轴、流体介质穿过，另一方面筒体的外圆柱面可以作为装配定位基准，和对接件的内孔形成配合，保证两端对接部件的同轴度，避免出现偏心导致的传动卡滞、密封失效、线缆磨损等问题。

做这类构件的三维建模时，很多新手容易忽略安装边界的尺寸校核，首先要明确的是法兰盘上的安装孔分度圆直径是核心安装尺寸，这个尺寸直接决定了构件能不能和现有安装位的螺栓孔对齐，不能只看法兰外径和内孔直径；其次是筒体的长度，这个尺寸决定了构件的轴向安装空间，要提前核算对接后两端部件的轴向间隙，避免筒体过长导致部件无法贴合法兰端面，或是过短导致配合长度不足，连接刚性不够；另外两端法兰的端面平面度、内孔和法兰端面的垂直度、筒体和法兰的同轴度，都是建模时需要标注的关键形位公差，这些公差如果留得不合理，实际加工装配时很容易出现装不上、对接后偏心的问题。

从设计思路上看，这类构件的结构没有多余的冗余设计，所有结构都是为了满足功能需求：法兰盘上的安装孔采用均匀分布的设计，是为了让螺栓锁紧力均匀作用在法兰端面上，避免局部应力集中导致法兰变形，同时也能保证对接后的密封性能，如果是需要密封的应用场景，法兰端面上还需要加工密封槽，但这个模型的端面是平面结构，说明它的应用场景对密封要求不高，主要是承担刚性支撑和定位的作用；中间筒体的壁厚设计也有讲究，太薄会导致整体刚性不足，受径向力时容易变形，太厚则会增加不必要的重量和材料成本，通常这类支撑类构件的筒体壁厚会根据实际承载的径向载荷、轴向拉力来核算，常规通讯类、小型传动类应用里，壁厚取内孔直径的1/8到1/6就能满足强度要求。

实际选型和建模时还要注意安装边界的干涉问题，比如大端法兰的外圆直径要小于安装位的沉孔直径，避免法兰放不进去；筒体的外圆直径要和对接件的内孔形成合理的配合公差，如果是定位配合就选H7/h6的间隙配合，如果是需要过盈定位就选H7/p6的配合，不能所有配合都用自由公差，不然装配后会出现晃动；另外安装孔的沉头深度要和所用螺栓的头部高度匹配，保证螺栓锁紧后头部完全沉入沉孔内，不会突出端面，很多新手建模时只画了沉孔但没核对沉头深度，实际装配时螺栓头顶住对接件，导致法兰面无法贴合，连接刚性大幅下降。

这类构件虽然结构看起来简单，但在实际设备里的作用很关键，一旦设计时尺寸公差、形位公差考虑不周，很容易导致后续装配出现连锁问题，比如同轴度不够会让穿过内孔的传动轴出现偏磨，时间长了会损坏轴承和密封件；安装孔分度圆偏差会导致现场安装时螺栓穿不进去，需要现场扩孔，破坏法兰的结构强度；端面平面度不够会导致对接后出现缝隙，如果是走气走液的场景就会出现泄漏。所以做这类零件的三维设计时，不能只画个大概外形，要把所有和装配相关的尺寸、公差都考虑到位，从实际安装场景出发倒推结构尺寸，而不是照着现有模型随便改改参数就用。
