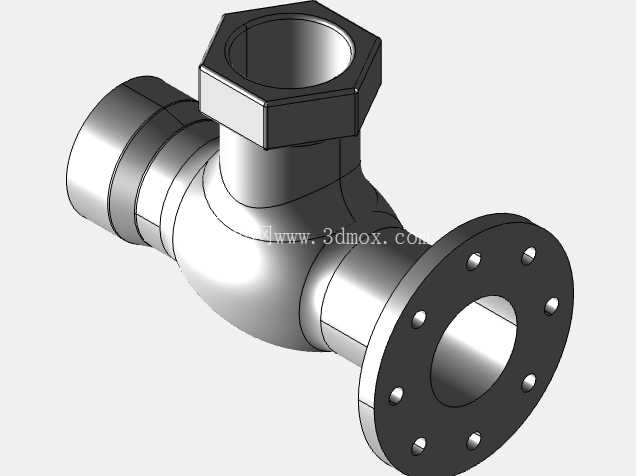

两英寸通径带法兰支架高压球阀壳体结构

在石化输送管线、高压流体加注系统、工业制程流体回路这类对承压等级、密封可靠性有严苛要求的场景里，球阀作为截断类流体控制元件的核心承压部件，壳体的结构合理性直接决定了整阀的耐压边界、安装适配性与长期运行稳定性。这款两英寸通径的高压球阀壳体，集成了法兰连接端与一体式安装支架结构，在设计阶段就充分考虑了高压工况下的应力分布、现场安装的操作空间以及后续执行机构加装的兼容性。

从实际应用场景来看，这类壳体适配的球阀通常用于公称通径两英寸的高压管路，可输送水基介质、液压油、中等腐蚀性化工流体等，常见于油田井口计量管汇、高压清洗设备管路、工业锅炉给水旁路、液压系统主回路截断等场景，工作压力等级覆盖常规中高压到高压区间，能承受管路启停过程中的水锤冲击与长期带压运行的蠕变影响。壳体一端采用带螺栓孔的凸面法兰结构，法兰端的密封面凸台高度、螺栓孔节圆直径严格匹配对应压力等级的法兰标准，安装时可通过螺栓与管路侧法兰紧固，配合密封垫片实现端面静密封，相比螺纹连接，法兰连接在大口径高压工况下的密封可靠性更高，也便于后期阀门的拆装维护，无需转动整段管路即可完成阀门更换。

壳体另一端的外螺纹连接结构，适配现场常见的内螺纹管路接头，可在安装空间受限、无法布置法兰对接的管路段实现快速连接，两种连接端的组合设计，让这款壳体能适配更多元的现场安装条件，减少管路改造的额外工作量。顶部的六角结构是为了装配时提供扳手夹持位，避免安装过程中壳体转动导致密封面错位，相比传统的光面外圆结构，六角夹持位的受力更均匀，不会在夹持过程中损伤壳体表面的防腐涂层。

设计阶段的应力校核重点围绕三个关键区域：一是法兰与壳体主体的过渡圆角处，这个位置是高压下应力集中的高发区，建模时采用了大圆弧平滑过渡，避免直角结构带来的应力突变，通过有限元分析反复调整过渡圆角半径，确保在1.5倍额定压力下的应力值低于材料许用应力；二是介质流道的转弯处，流道内壁做了流线型修型，减少介质流动时的湍流阻力，同时避免直角流道带来的介质冲蚀，延长壳体的使用寿命；三是顶部支架的连接位置，一体式铸造的法兰支架与壳体主体融合，支架上的安装孔位同轴度严格匹配后续加装的气动、电动执行机构连接尺寸，无需额外加装转接板即可直接固定执行器，减少了装配累计误差，保证阀杆转动的同轴度，降低阀杆密封件的偏磨风险。

从安装边界来看，壳体的轴向总长度、法兰端的外圆直径、顶部支架的安装孔距都经过精准核算，安装时法兰端的螺栓预留空间满足常规扭矩扳手的操作空间，顶部执行器安装后不会与周边管路、支架产生干涉，侧端螺纹连接的拧紧长度也做了限位设计，避免螺纹拧入过深顶到内部球体密封座，导致密封失效。壳体的流道通径全程保持两英寸的等径设计，没有缩径结构，介质通过时的压损更小，适合对流量损失要求严格的高压管路系统。

在结构细节上，壳体的壁厚根据不同位置的承压需求做了差异化设计，介质直接接触的腔室部分壁厚满足高压爆破压力要求，法兰端的厚度匹配螺栓预紧力下的刚度需求，避免螺栓紧固时法兰变形导致密封面泄漏，支架部分的壁厚则在保证支撑刚度的前提下做了轻量化优化，减少整阀的整体重量，降低安装时的吊装负荷。壳体内部的球体安装腔尺寸精度控制严格，与密封座的配合间隙经过反复验证，既保证球体转动灵活无卡滞，又能在高压下让密封座均匀贴合球体表面，实现零泄漏截断。
