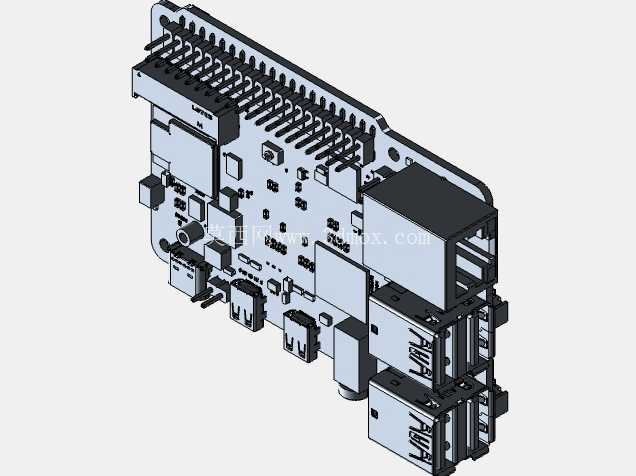

Radxa X4开发板结构三维数模设计

在嵌入式硬件开发、智能边缘设备搭建的实际项目中，单板计算机的结构适配一直是结构工程师需要重点考量的环节，Radxa X4作为面向高性能边缘计算场景的单板硬件，其三维结构数模能够为配套外壳设计、扩展模块适配、整机集成安装提供精准的尺寸参考。从实际工程应用场景来看，这类单板计算机常被部署在工业边缘网关、小型智能终端、嵌入式AI计算节点、创客DIY项目中，不同场景下的安装空间、接口避让、散热结构设计都需要依托精准的三维数模开展前期验证，避免后期开模或组装时出现结构干涉问题。

从产品功能特性对应的结构设计来看，这款开发板的结构布局完全贴合其硬件功能排布：板载的多组USB接口、以太网接口、HDMI输出接口都在板边预留了标准的接口伸出空间，排针排母的排布位置严格遵循通用单板计算机的安装孔位规范，能够兼容市面上多数通用开发板固定支架、散热模组的安装尺寸。在建模过程中，所有接口的凸台高度、板卡整体厚度、元器件的最高凸起高度都做了精准还原，比如板载的核心供电模块、存储芯片区域的元器件高度差，直接决定了配套散热片的选型与安装间隙，数模中对这些细节的还原，能够让结构工程师在设计外壳时精准预留散热风道空间，避免散热结构与板载元器件出现硬干涉。

设计思路上，这款数模完全还原了实板的装配边界：板卡四角的固定安装孔孔径、孔位相对距离都严格按照实物尺寸绘制，安装孔周边的禁布区域也在数模中做了隐性的边界标注，方便工程师在做整机固定时，避开板卡背面的贴片元器件，防止固定柱挤压元件造成虚焊或损坏。板卡侧边的接口开口位置，数模中还原了接口金属外壳的突出尺寸，在设计配套面板时，能够直接通过数模提取开口轮廓，不用反复测量实物调整开孔位置，大幅缩短配套结构件的设计周期。

从安装边界来看，这款开发板的整体外轮廓尺寸适配标准的3.5英寸硬盘安装位间距，在做小型NAS、边缘计算盒子的结构设计时，可以直接利用现有标准机箱的安装位做固定，不需要额外设计转接支架。板卡背面的元器件最高凸起高度控制在合理范围内，在叠装扩展板、安装被动散热片时，数模能够直观呈现不同配件组合后的整体堆叠高度，方便工程师评估整机内部的空间余量。对于需要做抗震设计的车载嵌入式场景，依托数模可以提前模拟固定点位的受力分布，优化固定柱的排布位置，避免长期震动下板卡出现形变导致元器件接触不良。

在实际项目中，很多工程师在做开发板配套结构时，往往因为没有精准的三维数模，只能靠卡尺手动测量，不仅效率低，还容易因为测量误差导致结构件开模后报废，这类精准还原的开发板三维数模，能够直接导入结构设计软件中做干涉检查、装配模拟，甚至可以直接提取板卡的轮廓曲面做外壳的分型面设计，大幅降低前期设计的试错成本。数模中对所有接插件的插拔空间也做了对应还原，比如USB接口的插拔方向预留空间、网线接口的水晶头插拔余量，都能在装配模拟中直接验证，避免出现外壳组装后接口无法正常插拔的问题。对于需要加装散热风扇的场景，还可以依托数模模拟风扇的风道走向，优化通风孔的开孔位置，提升整机的散热效率。
