多关节串联式工业机械臂结构设计

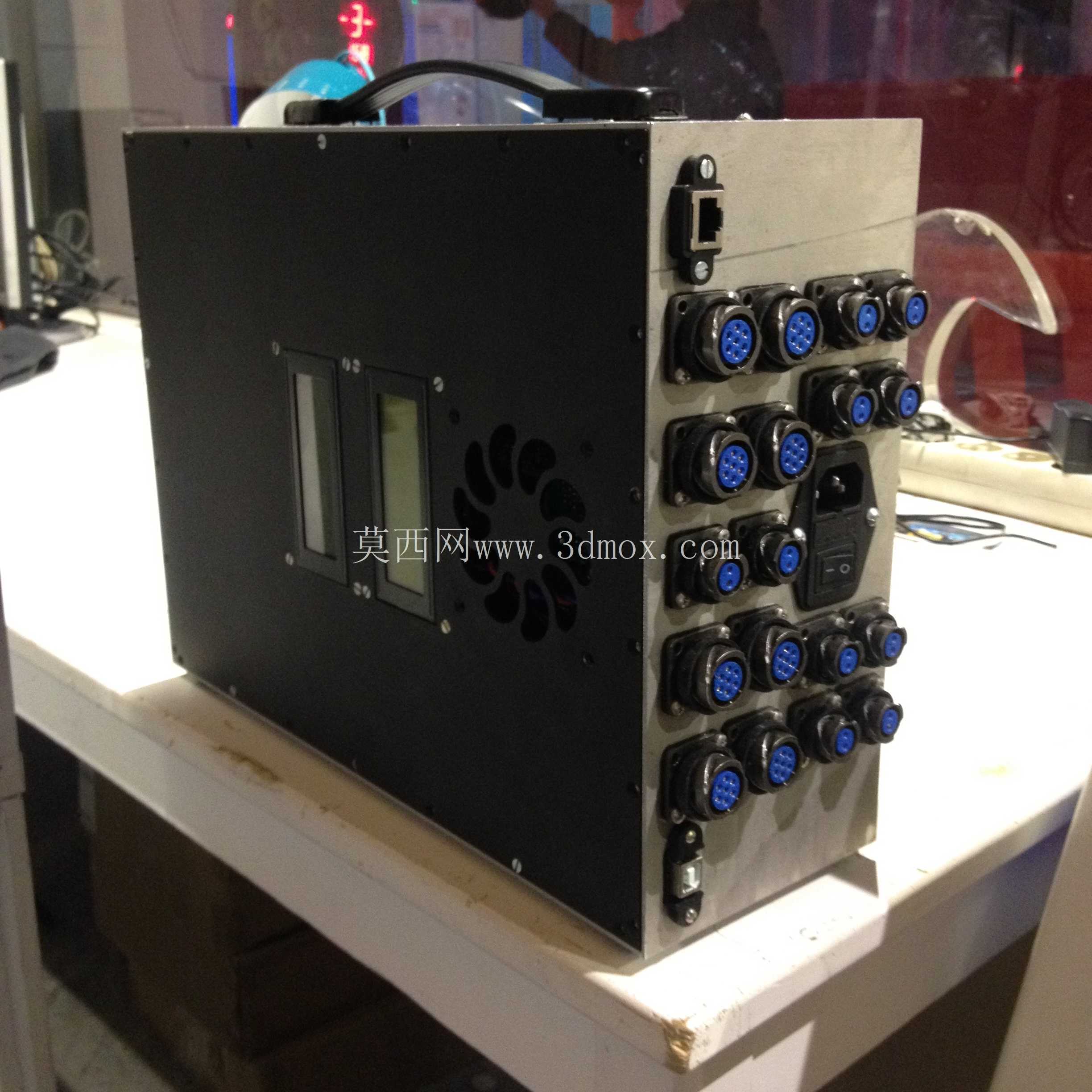

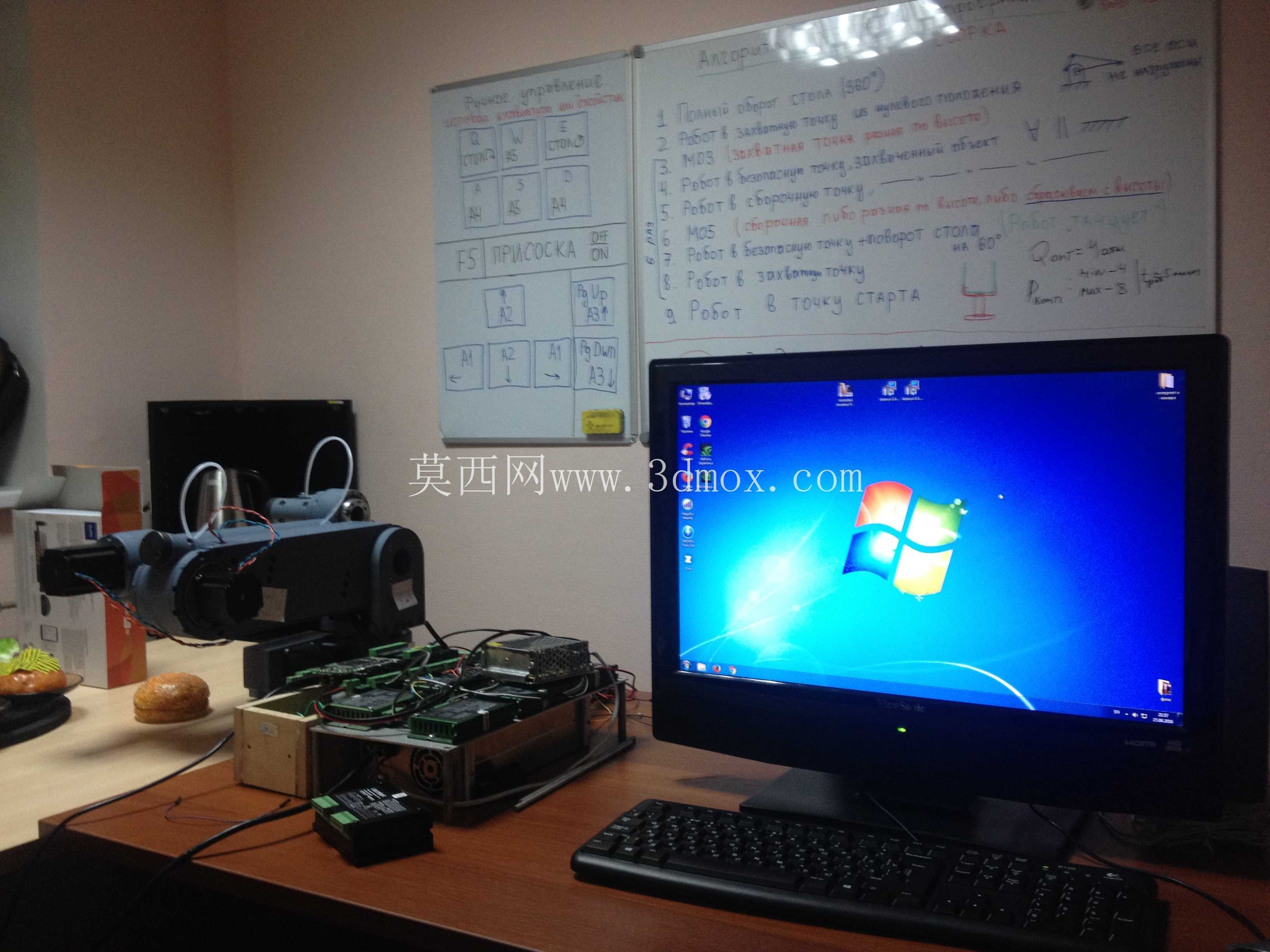

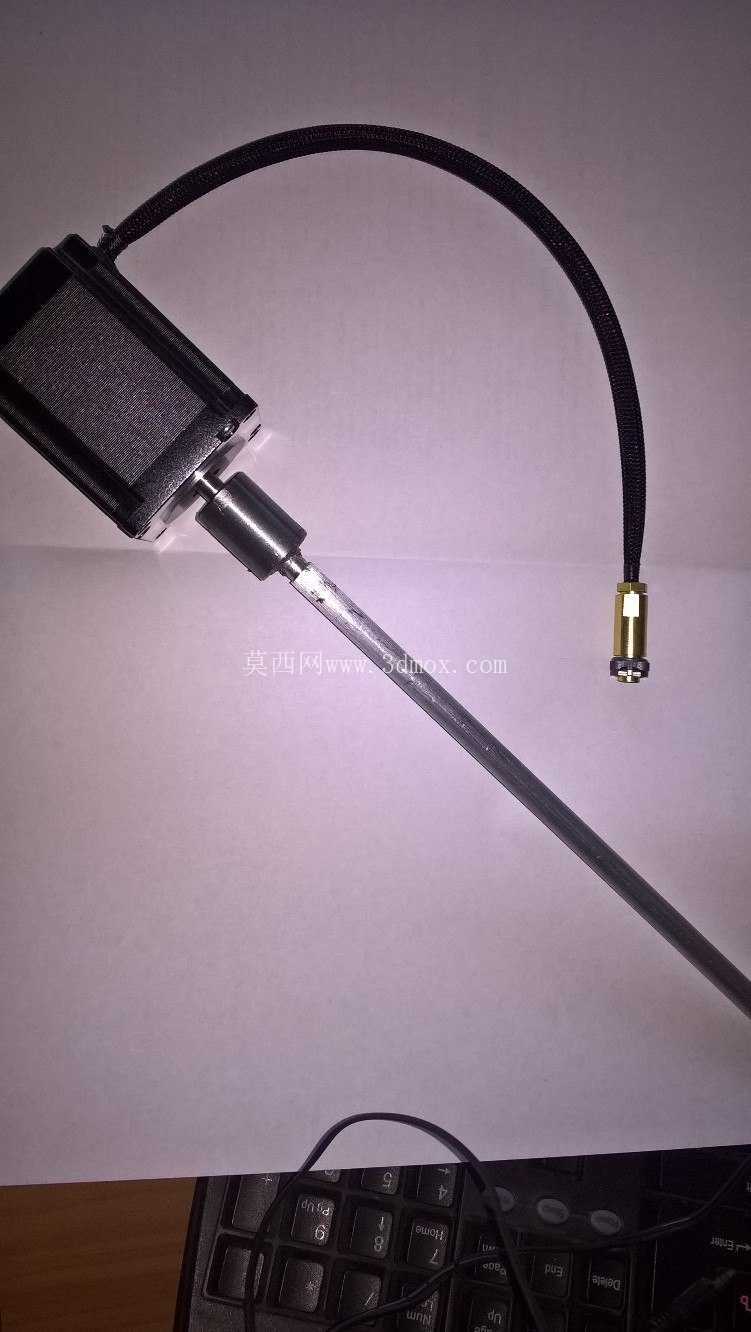

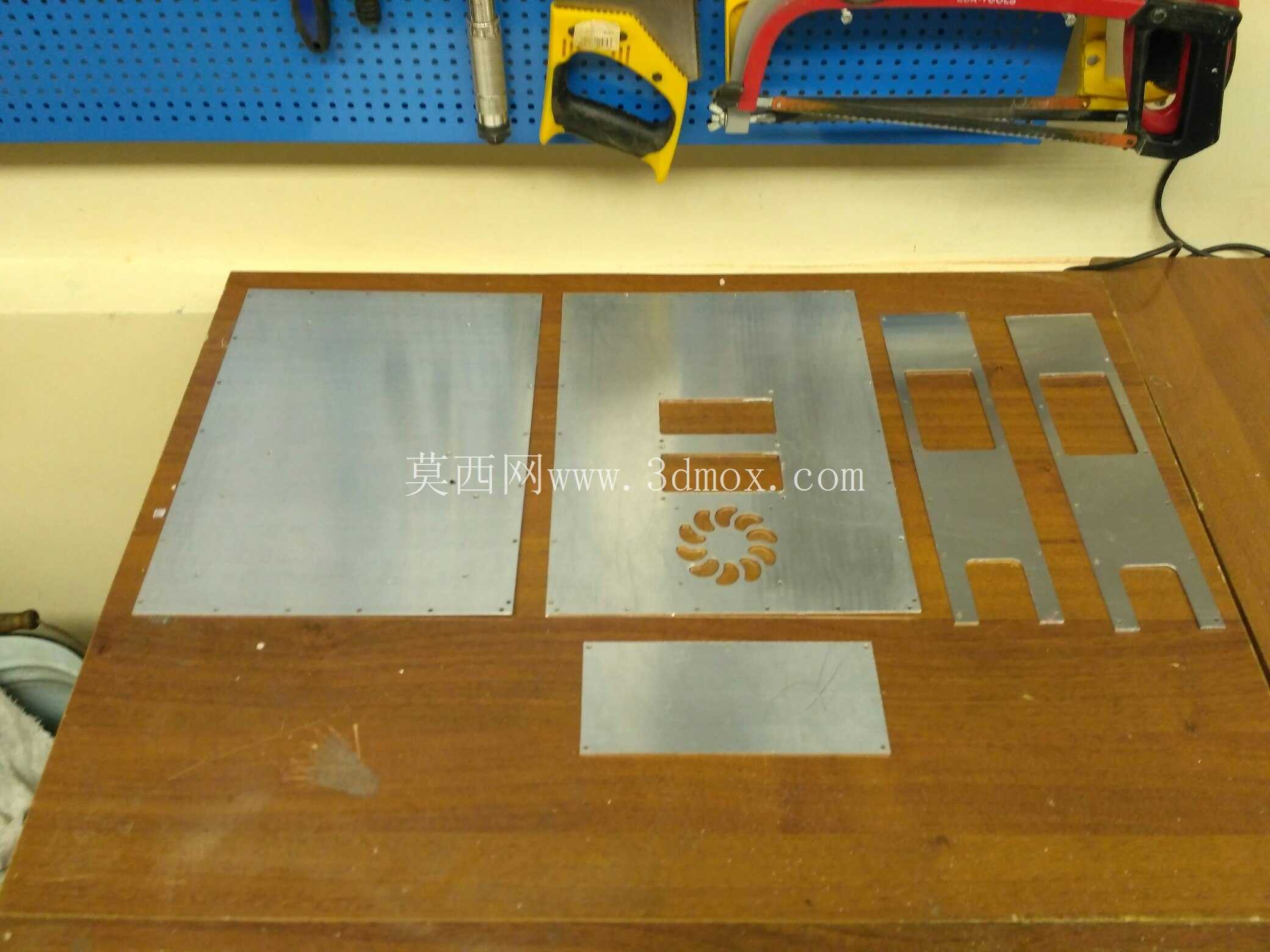

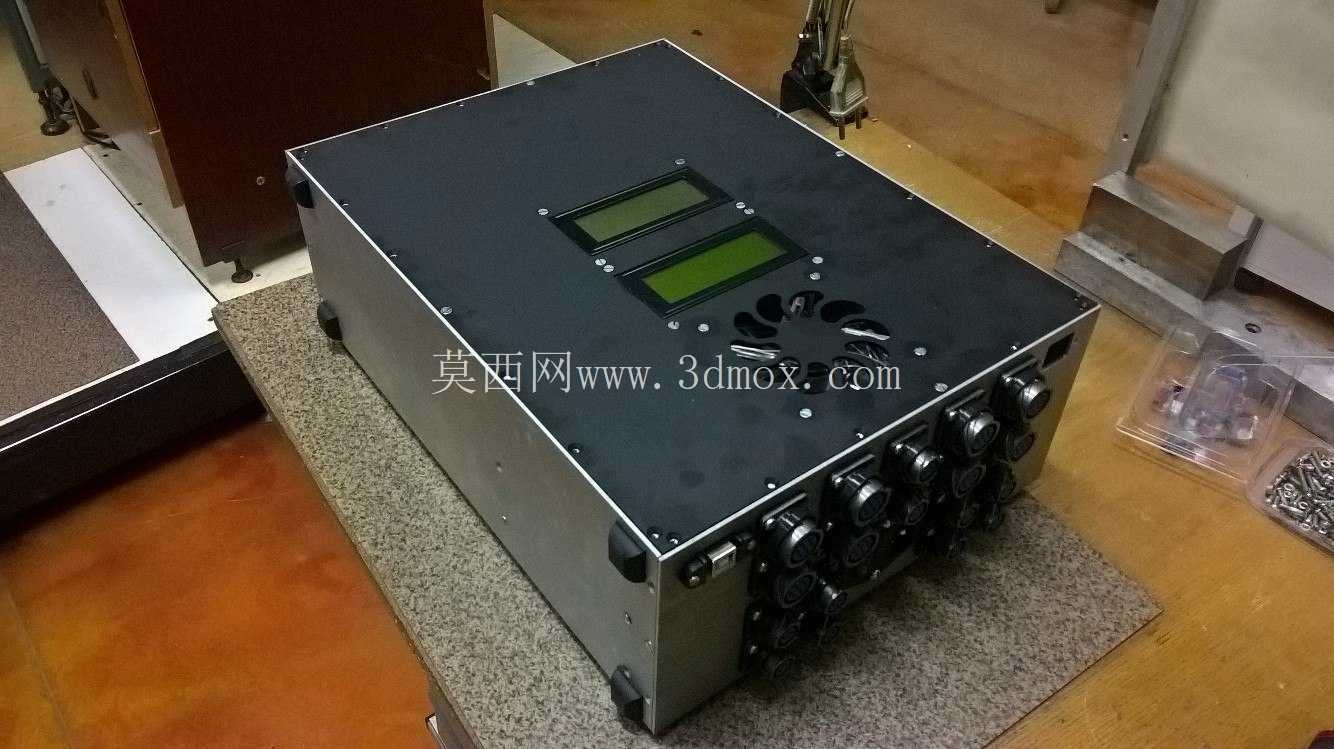

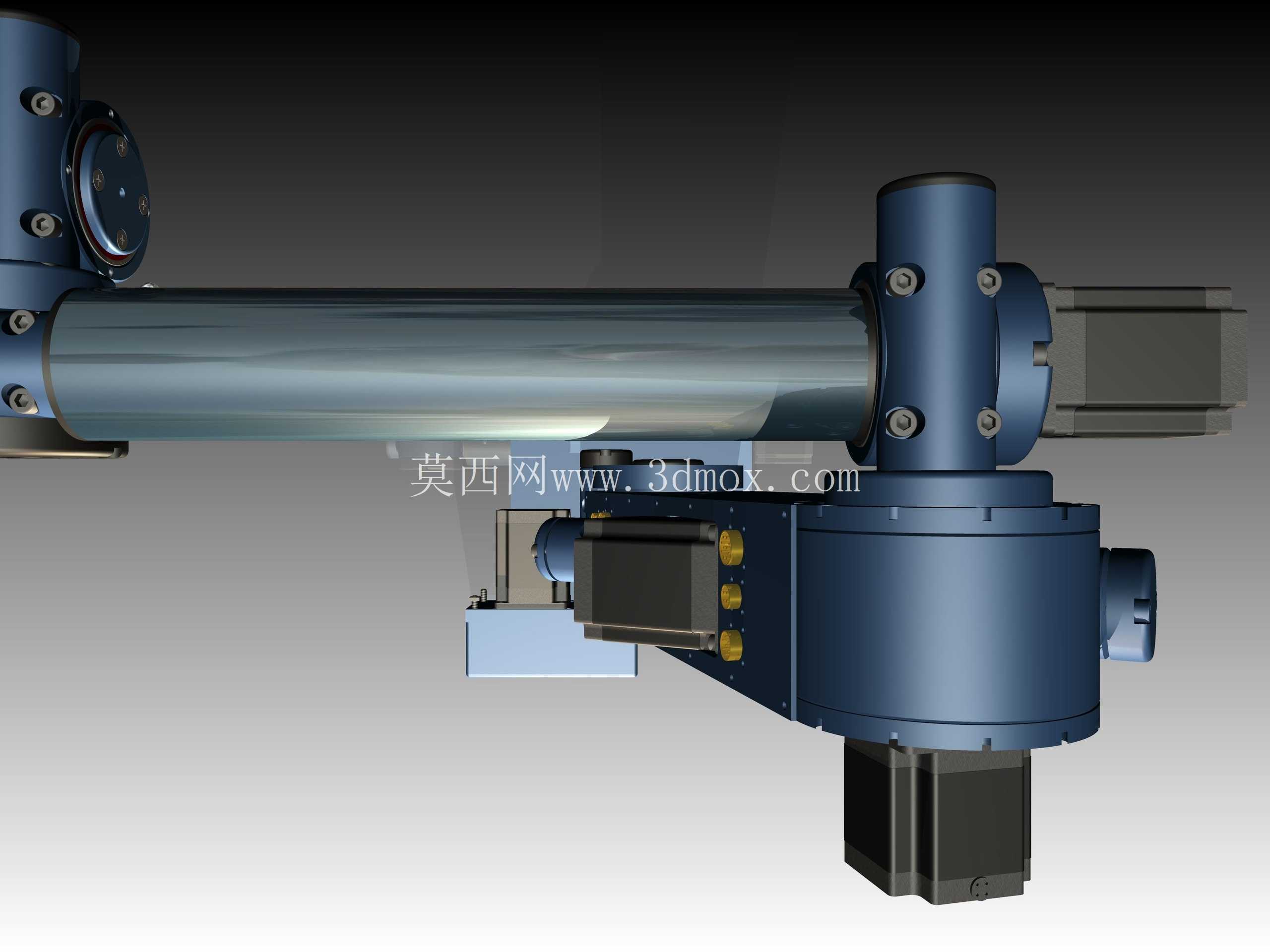

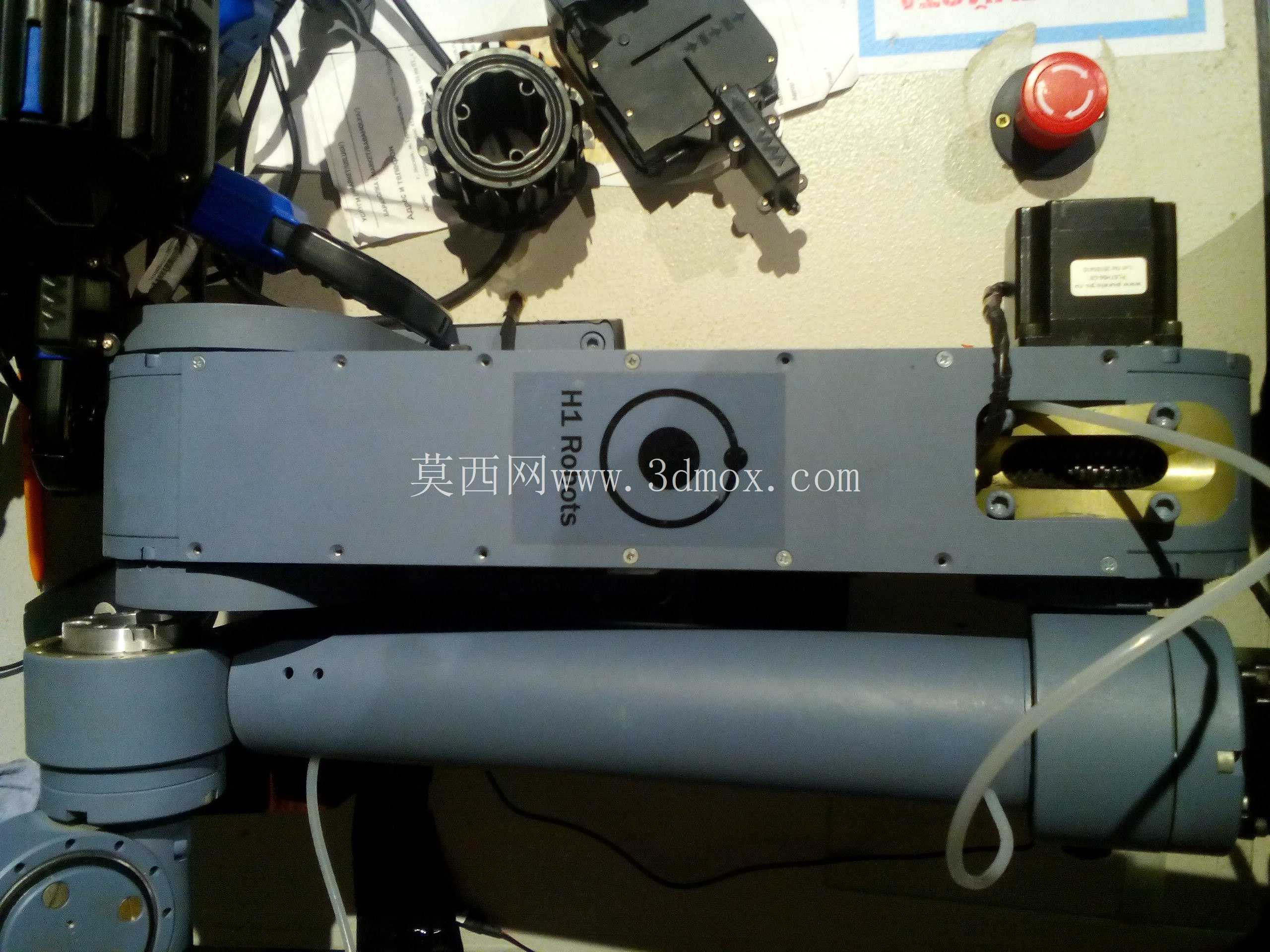

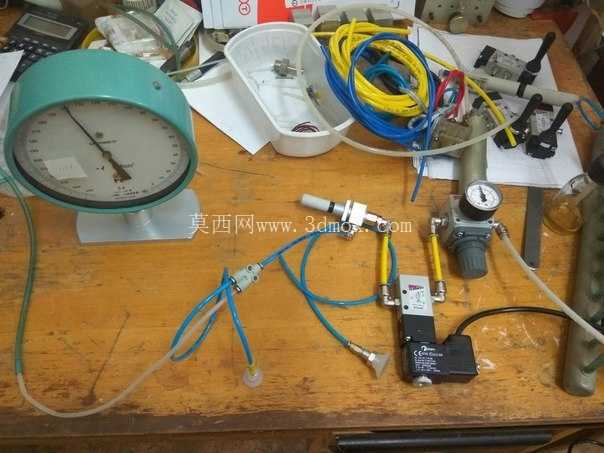

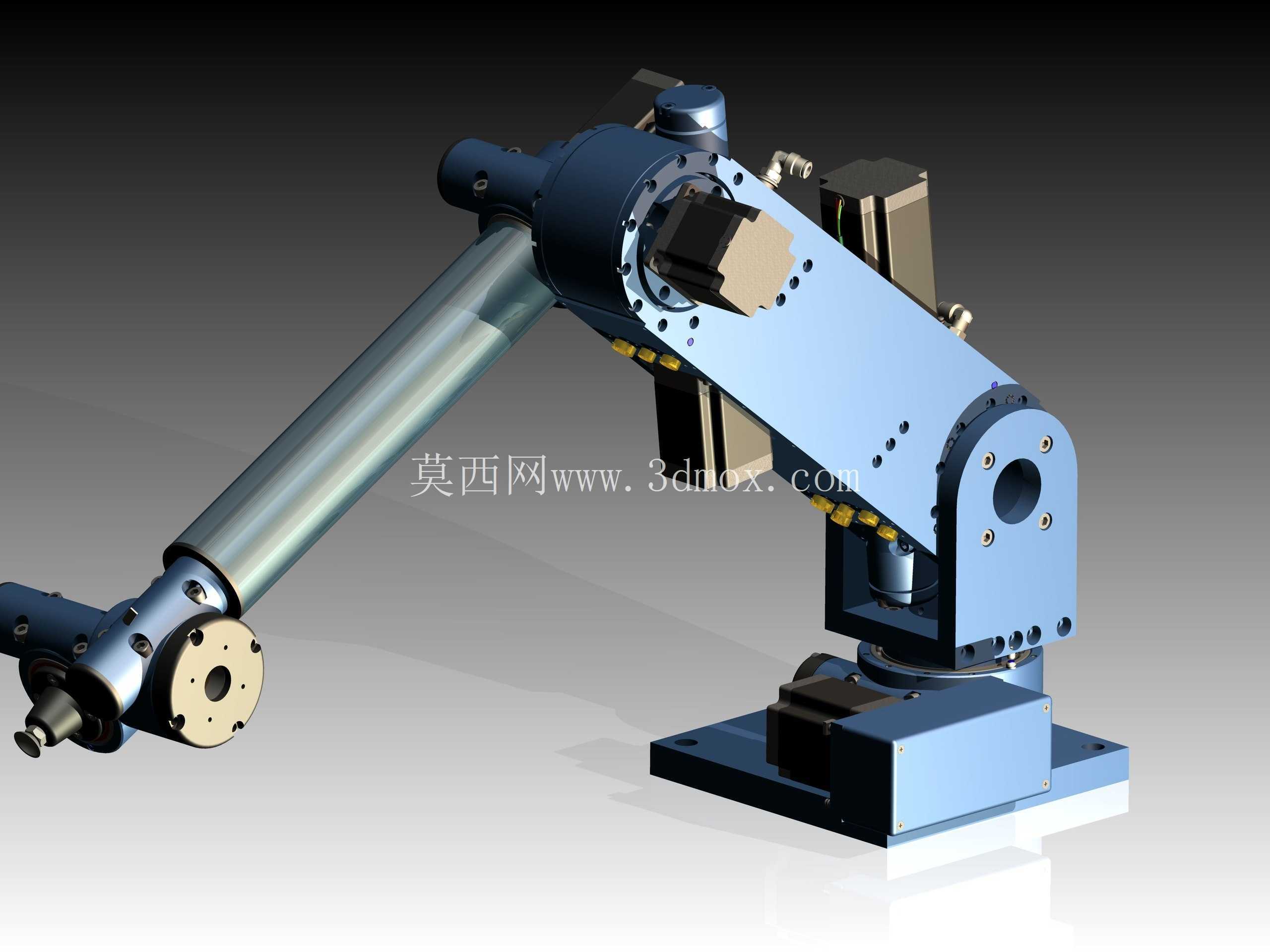

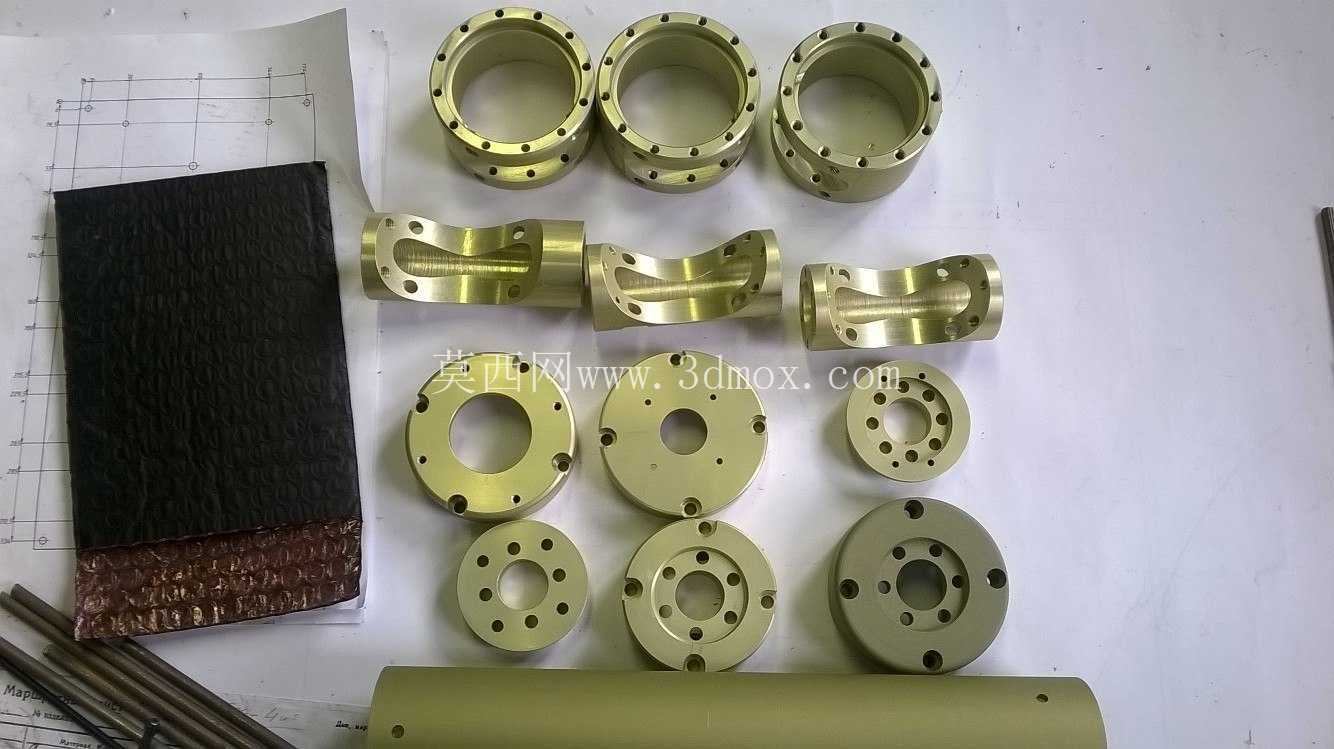

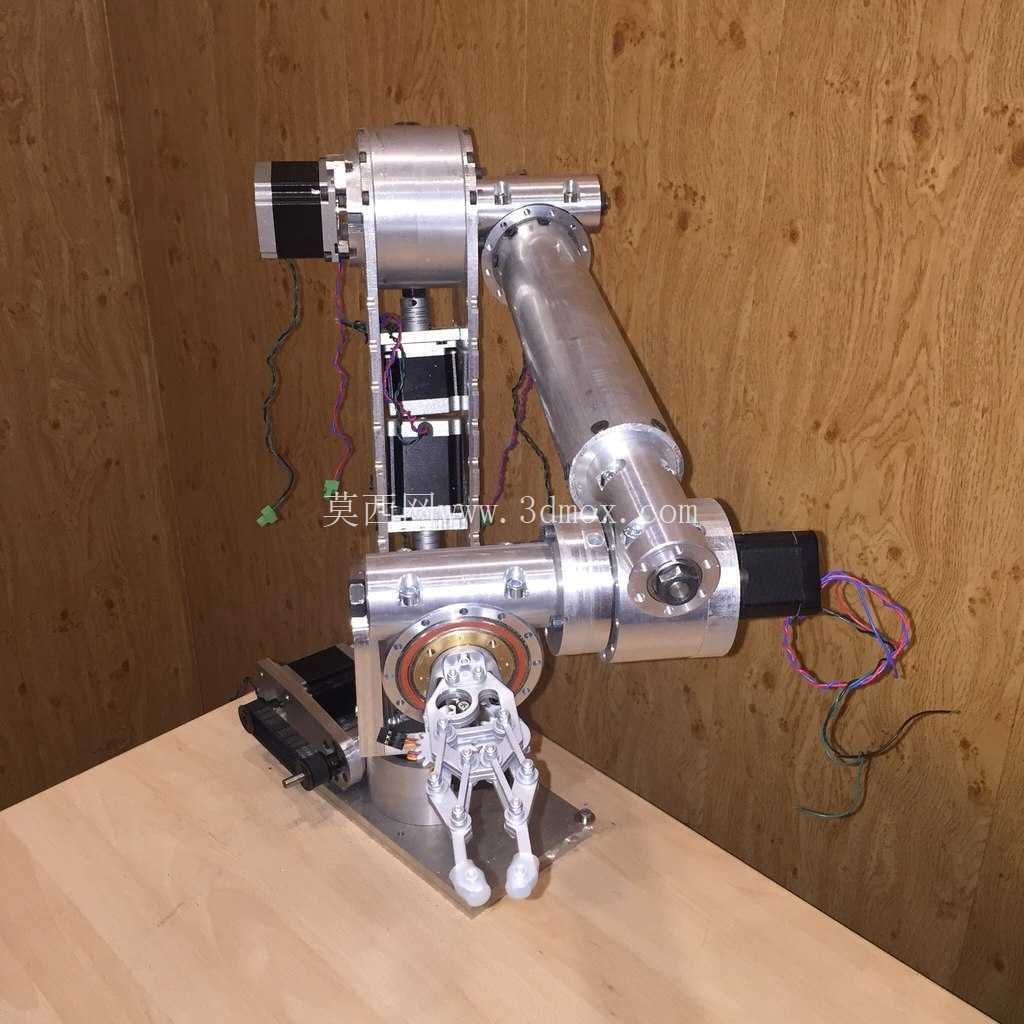

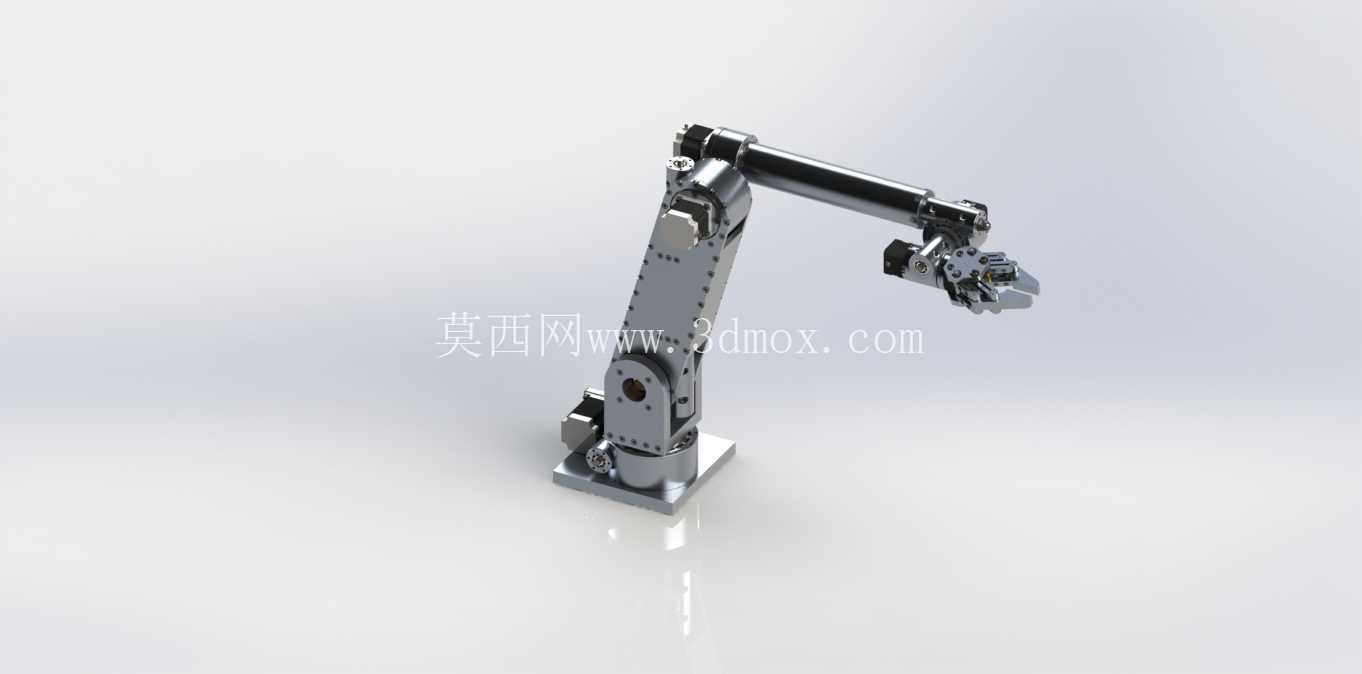

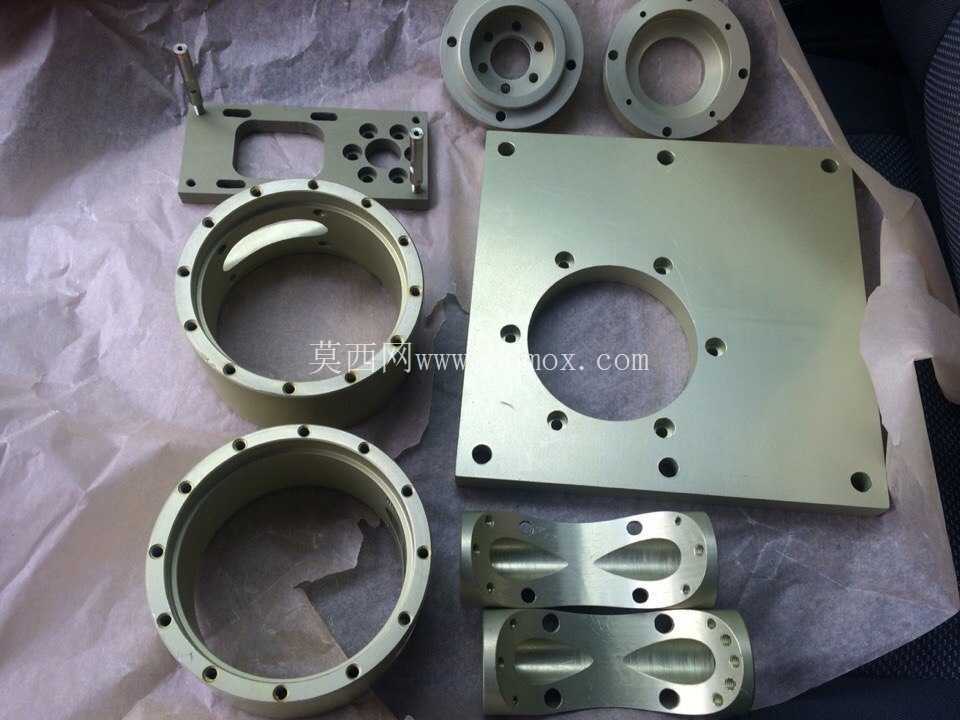

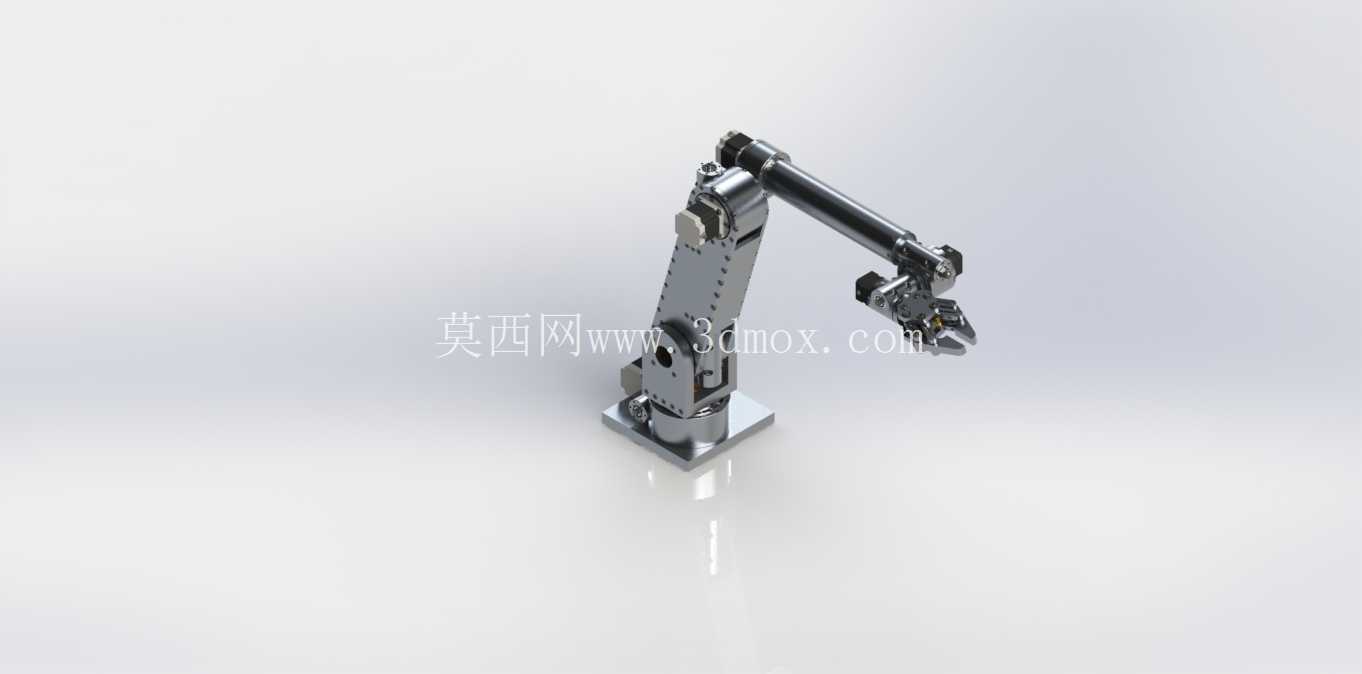

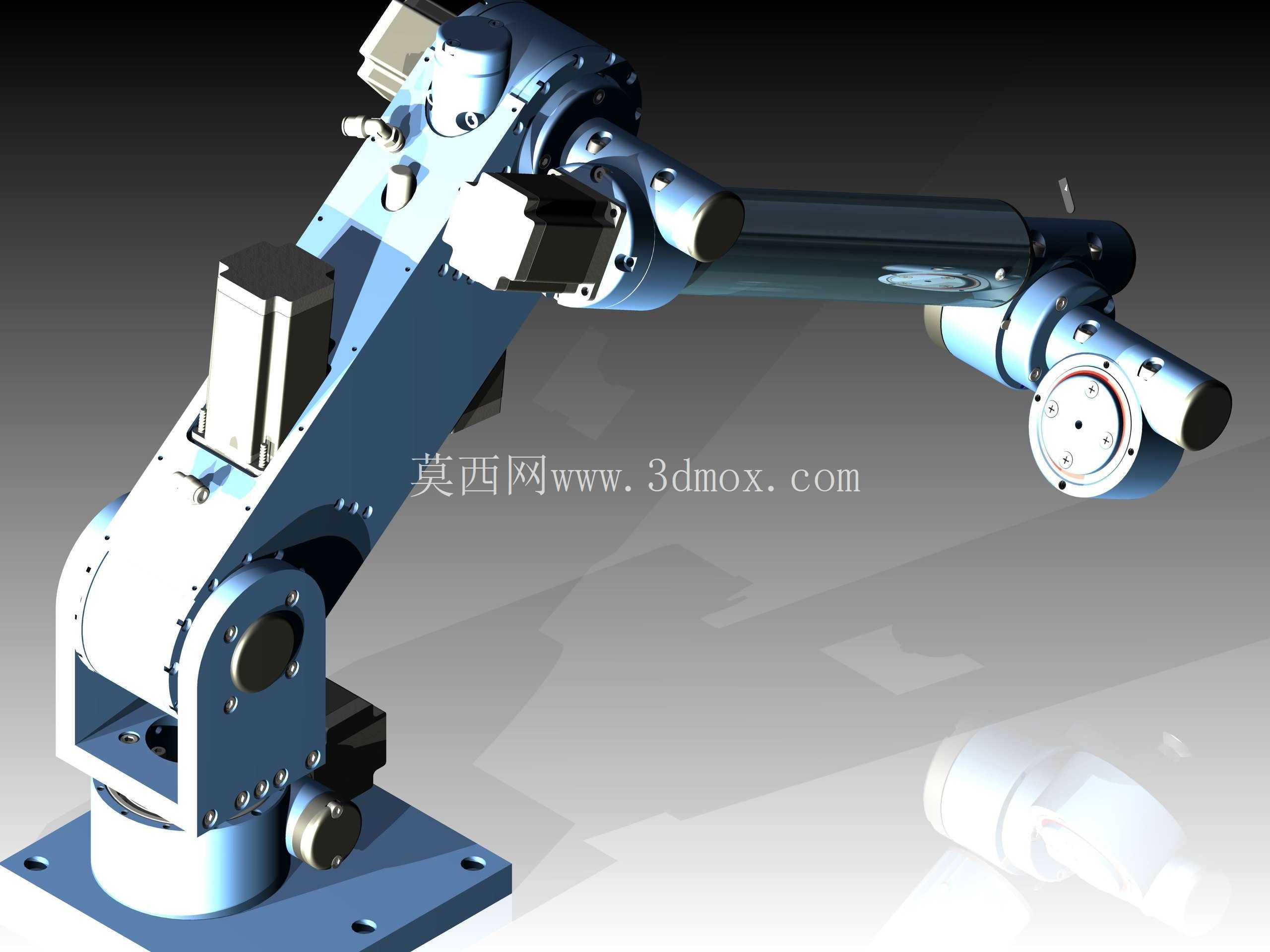

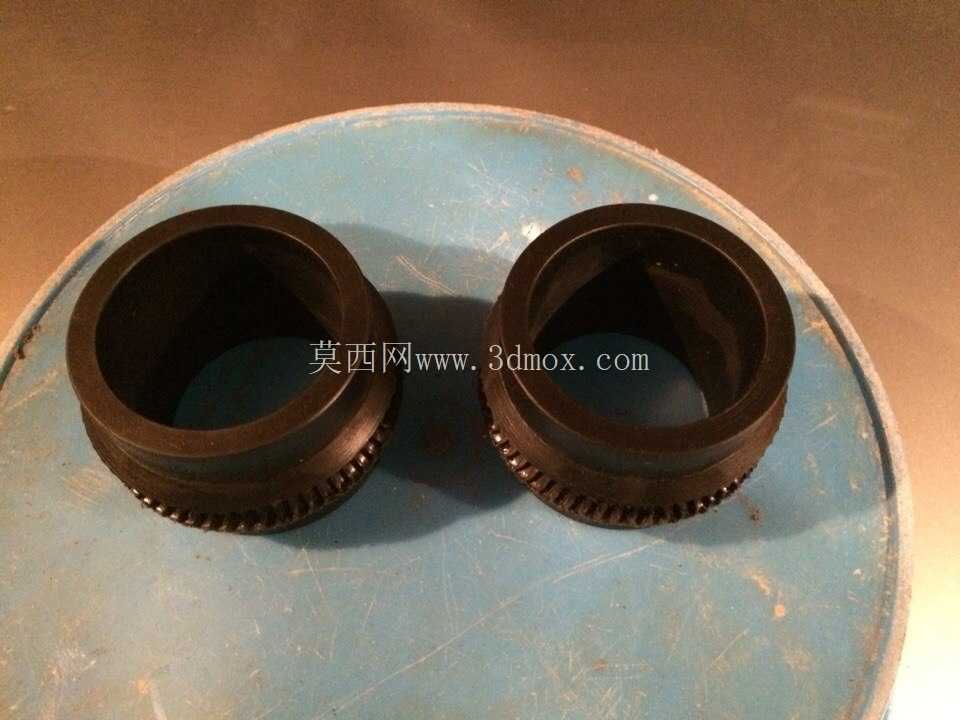

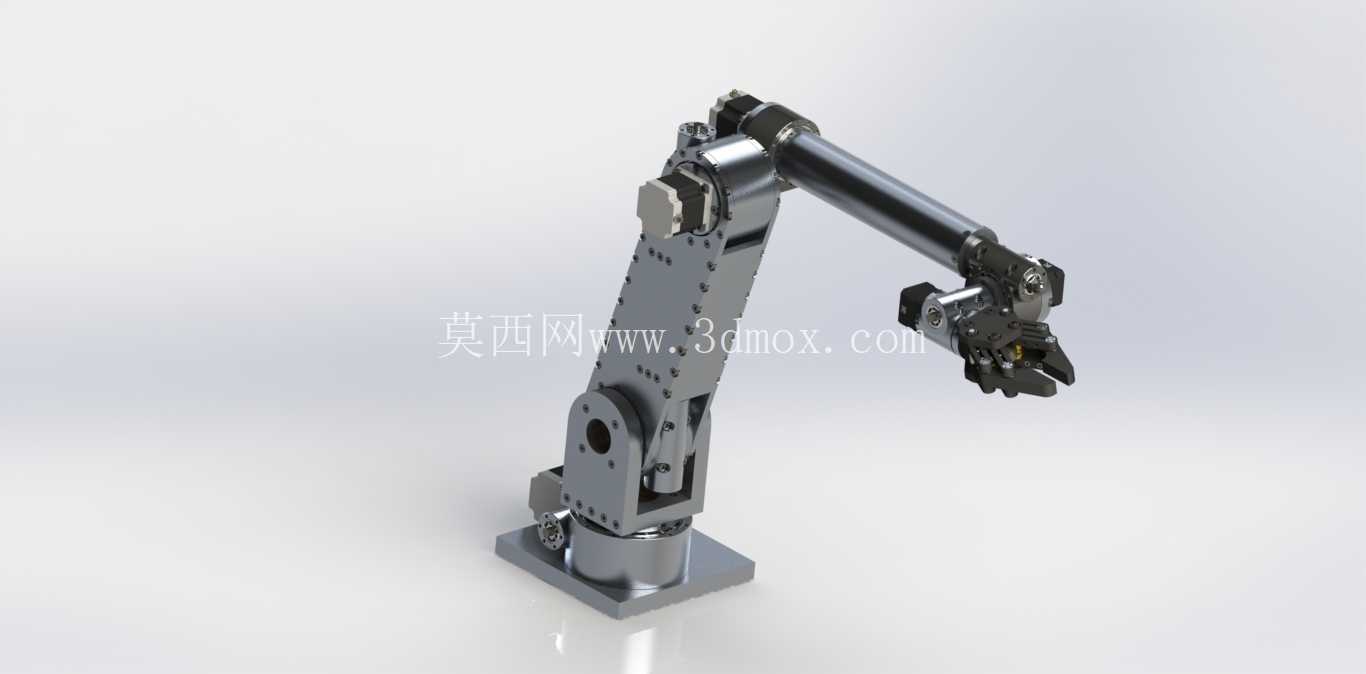

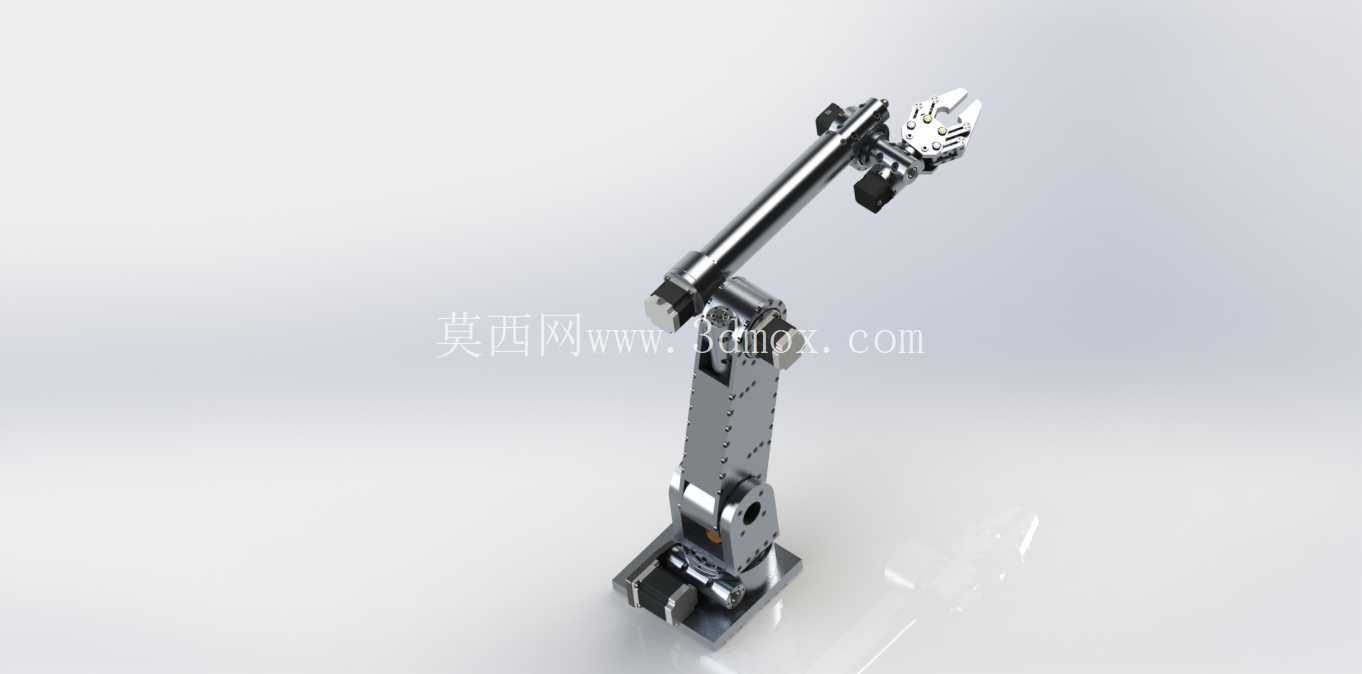

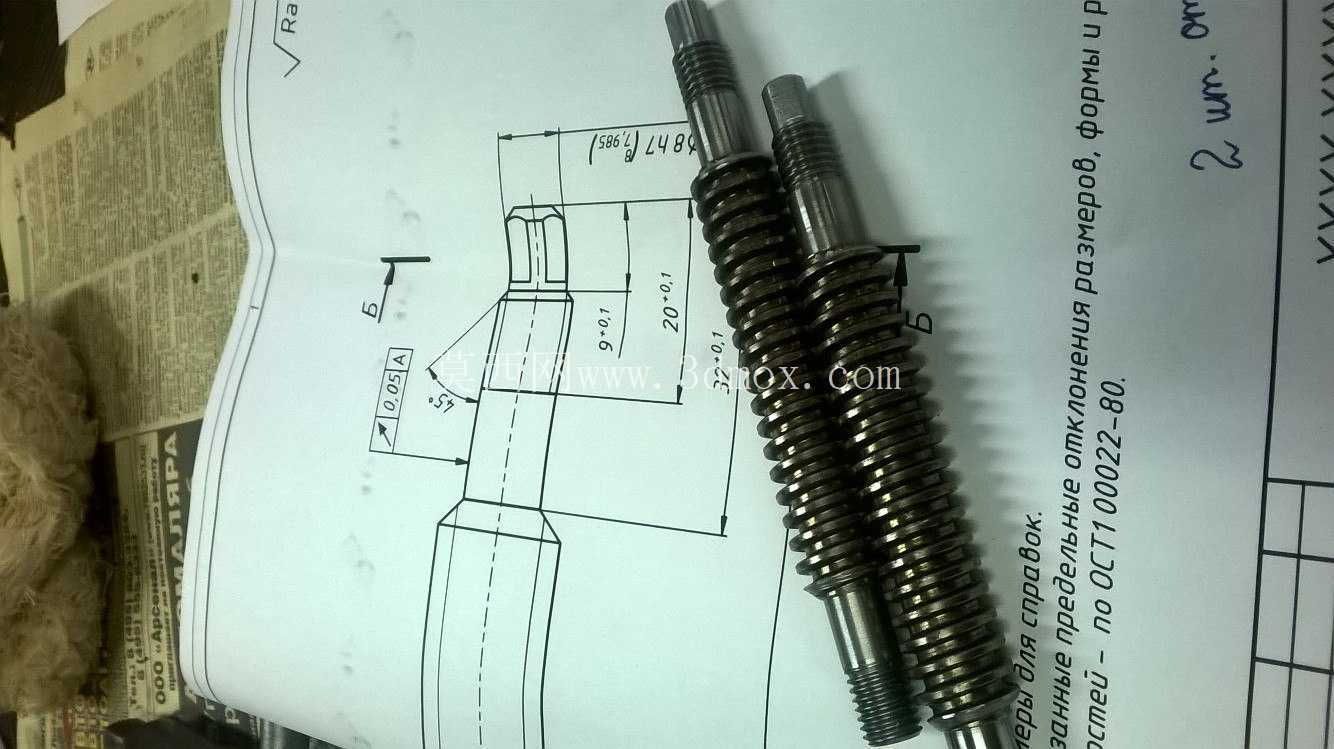

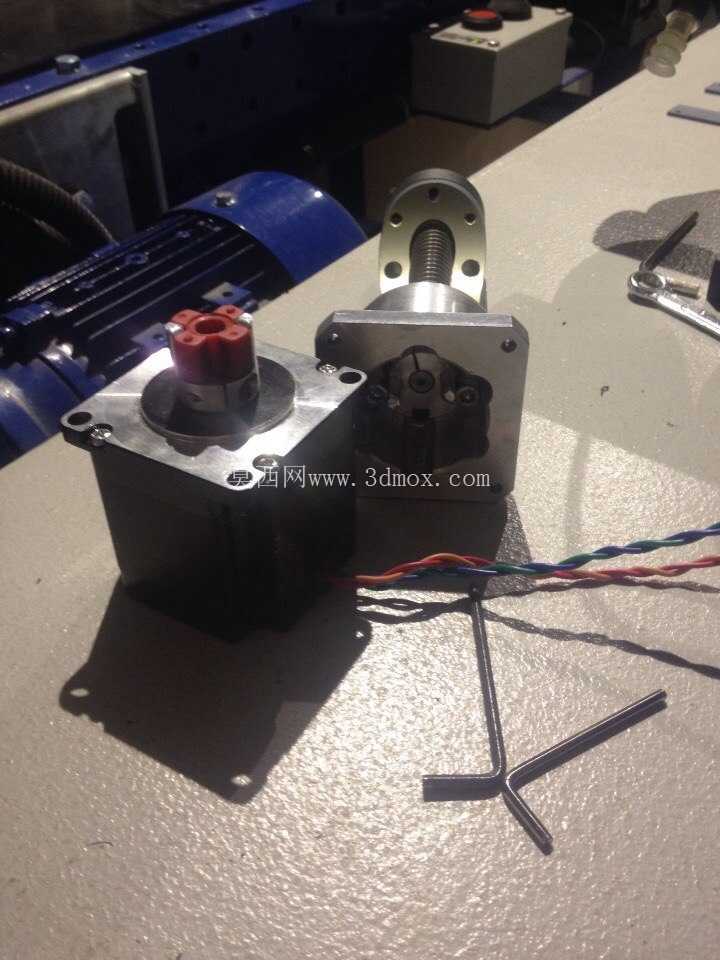

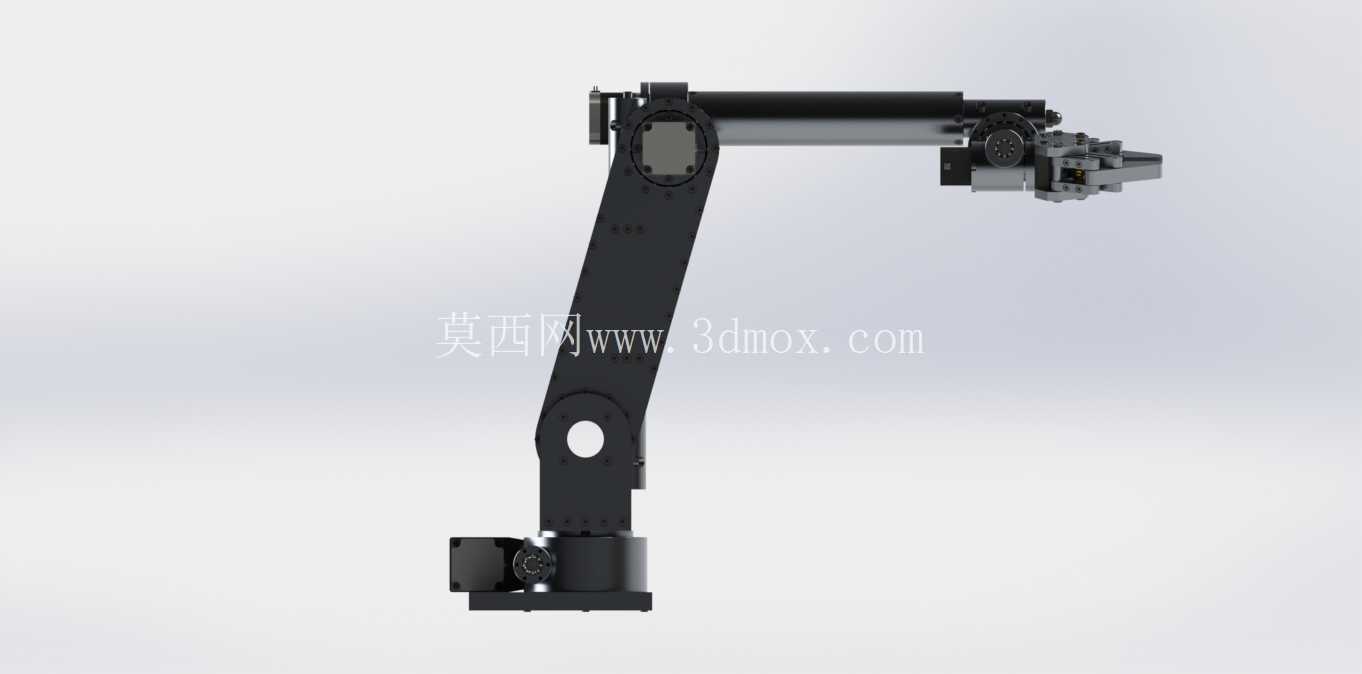

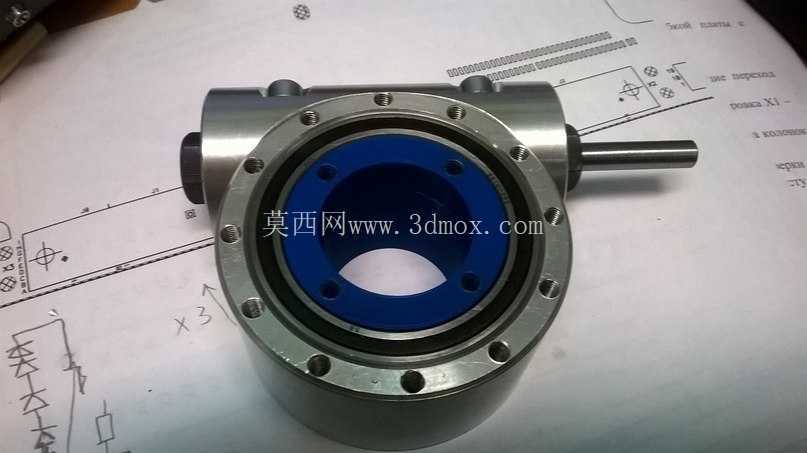

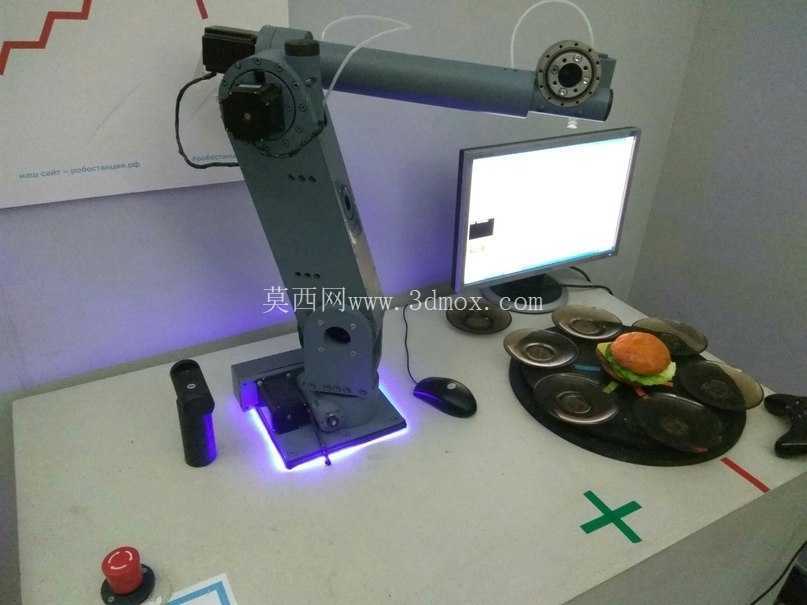

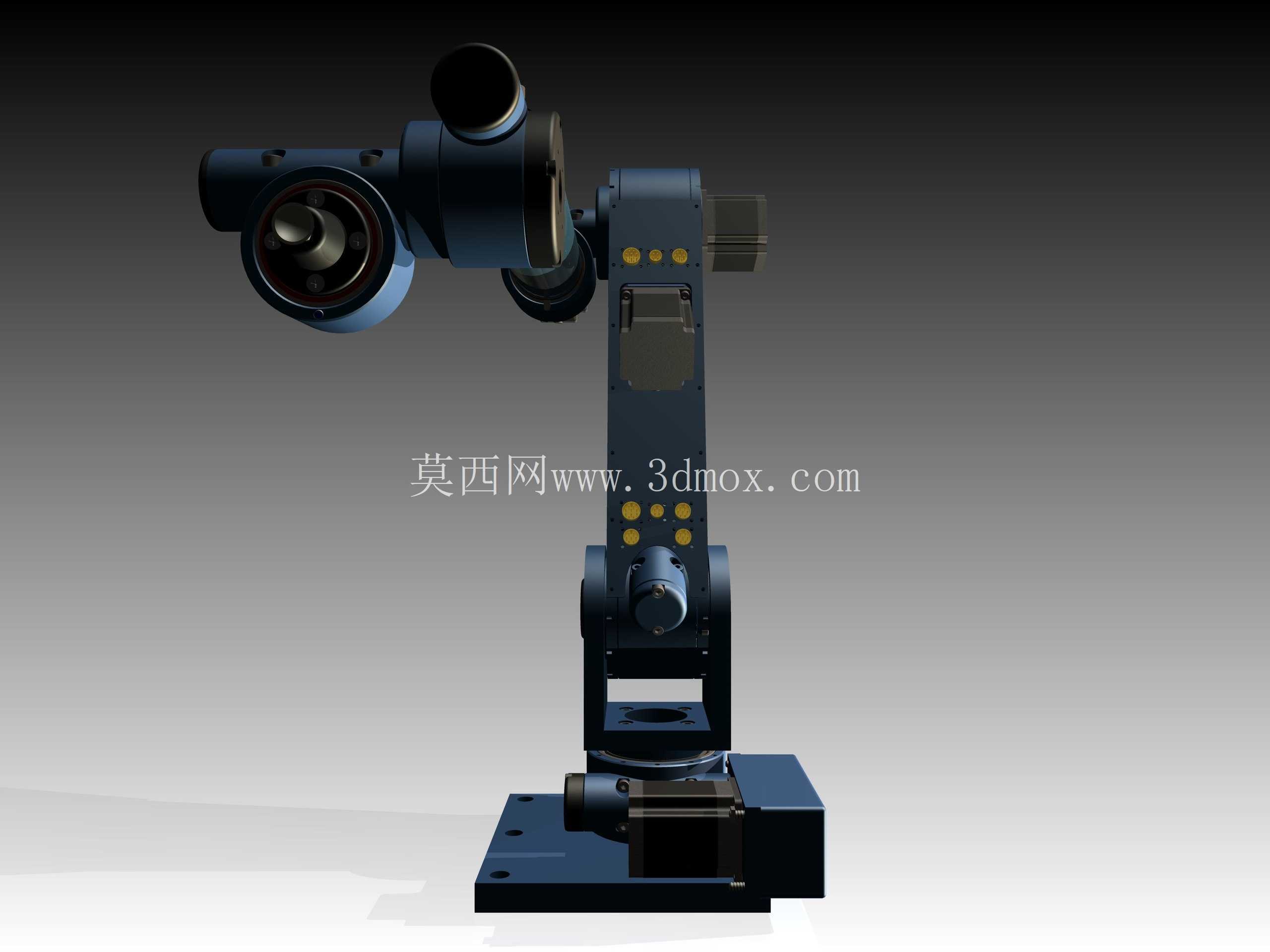

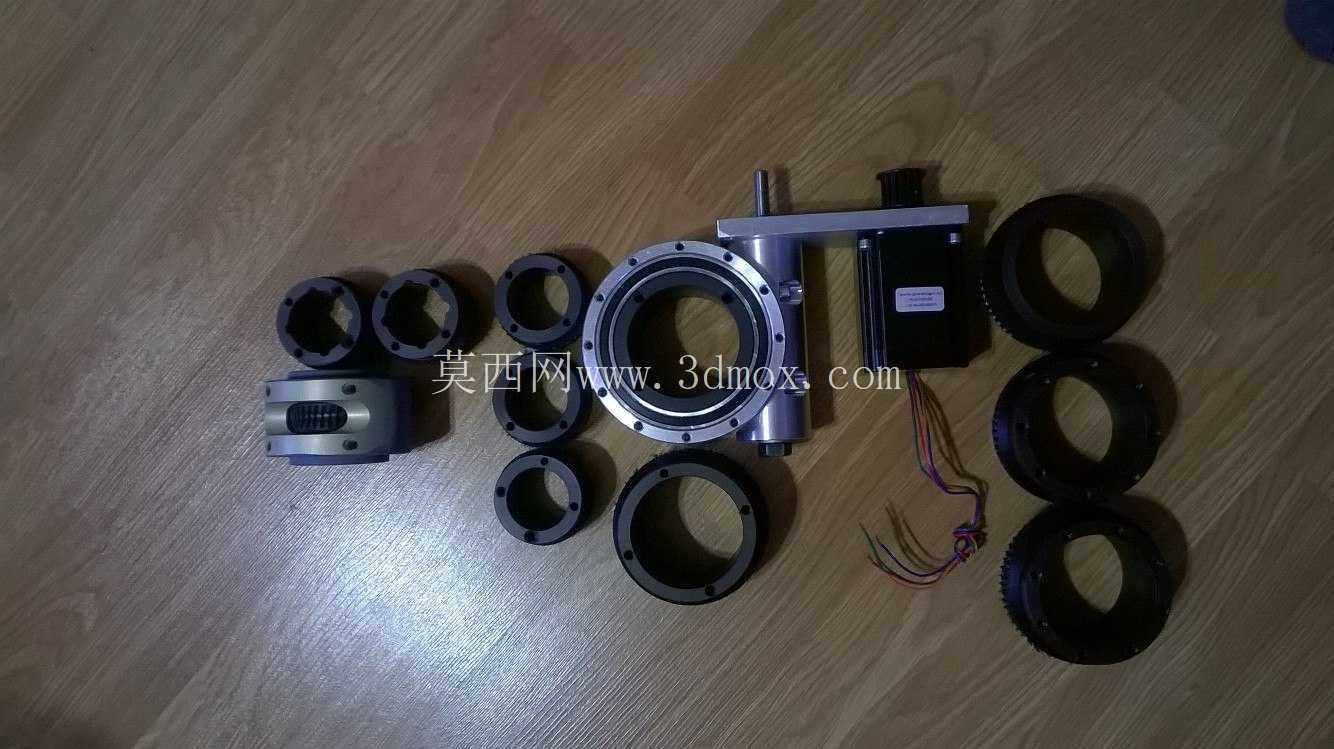

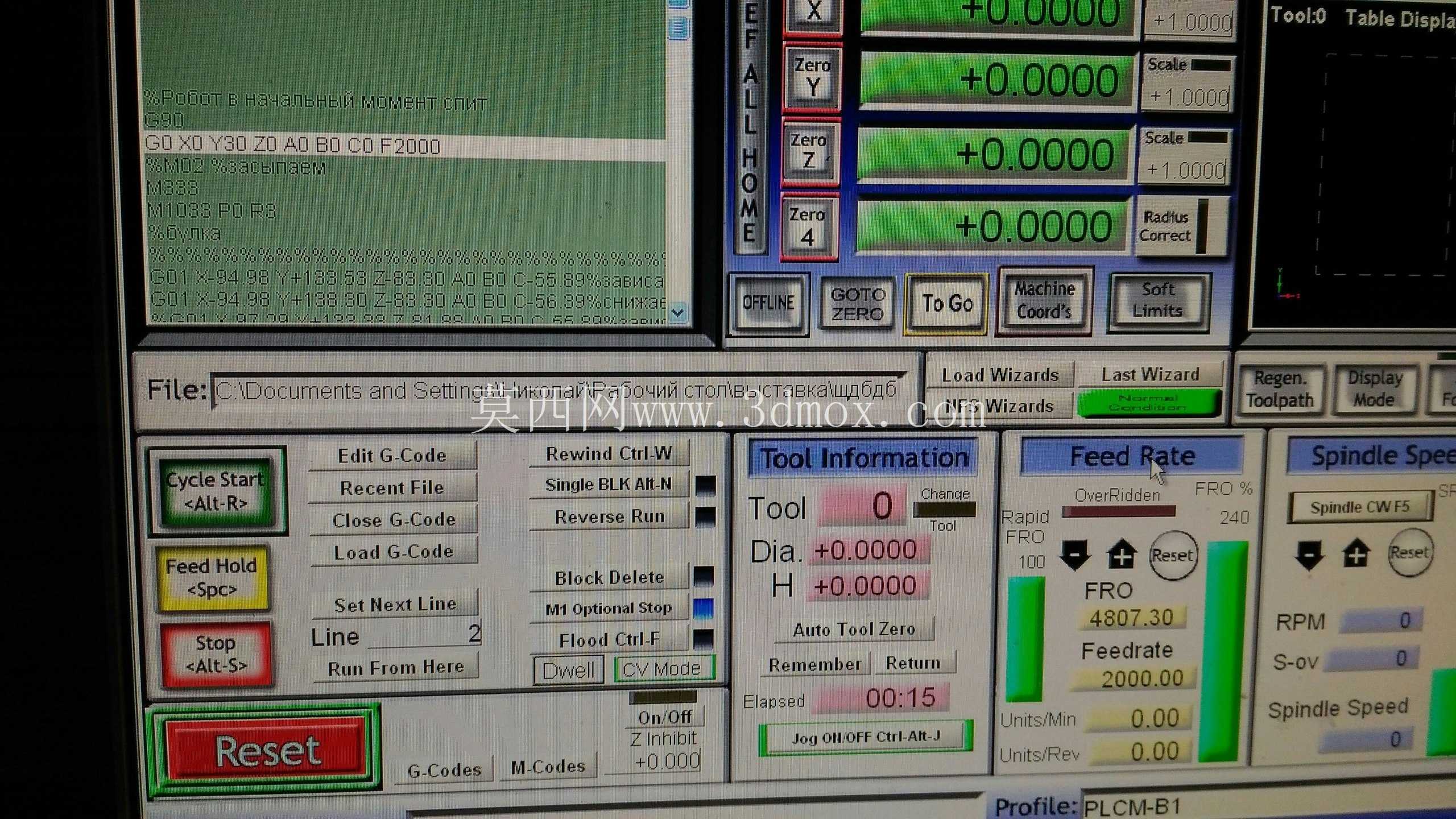

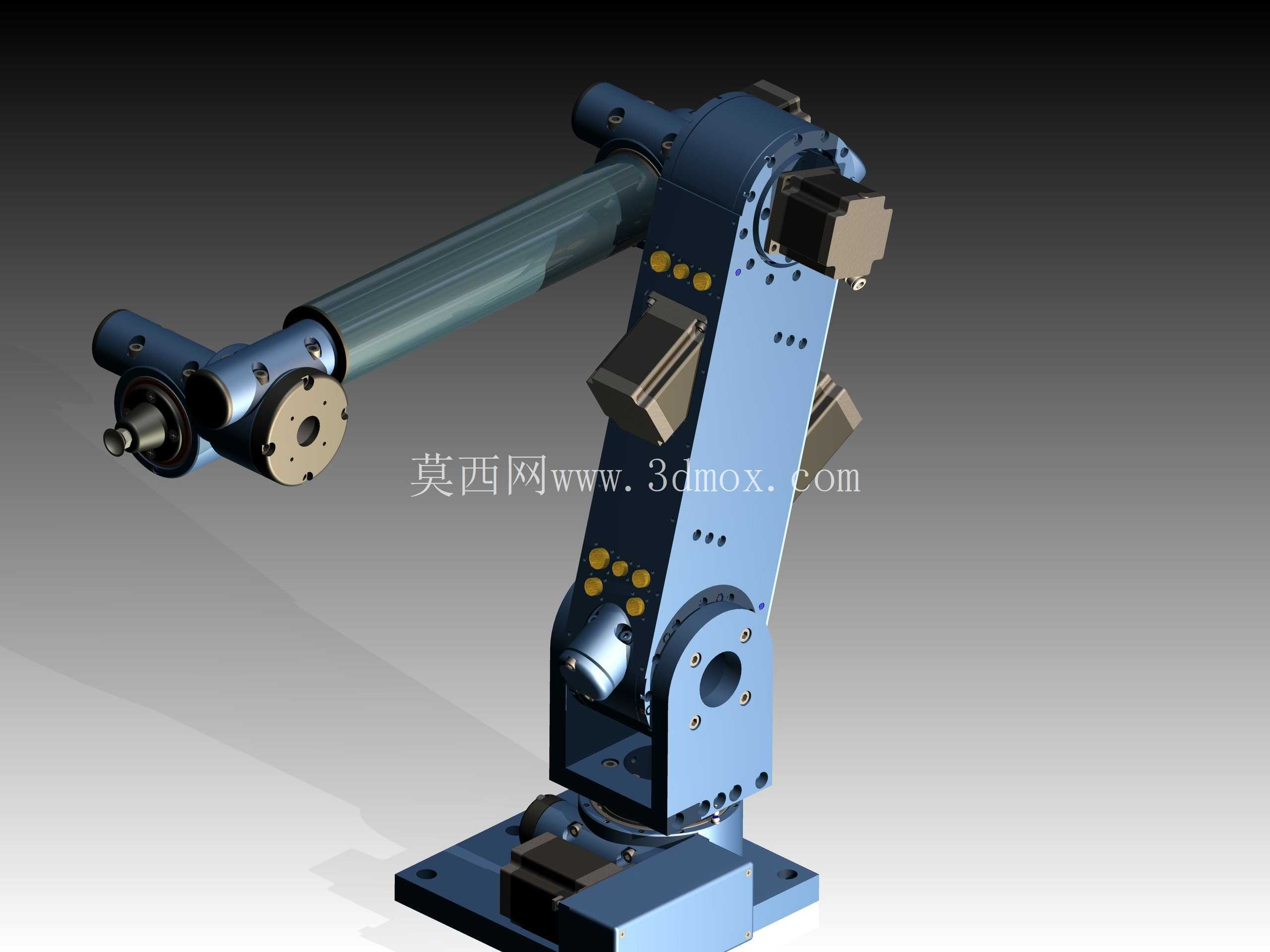

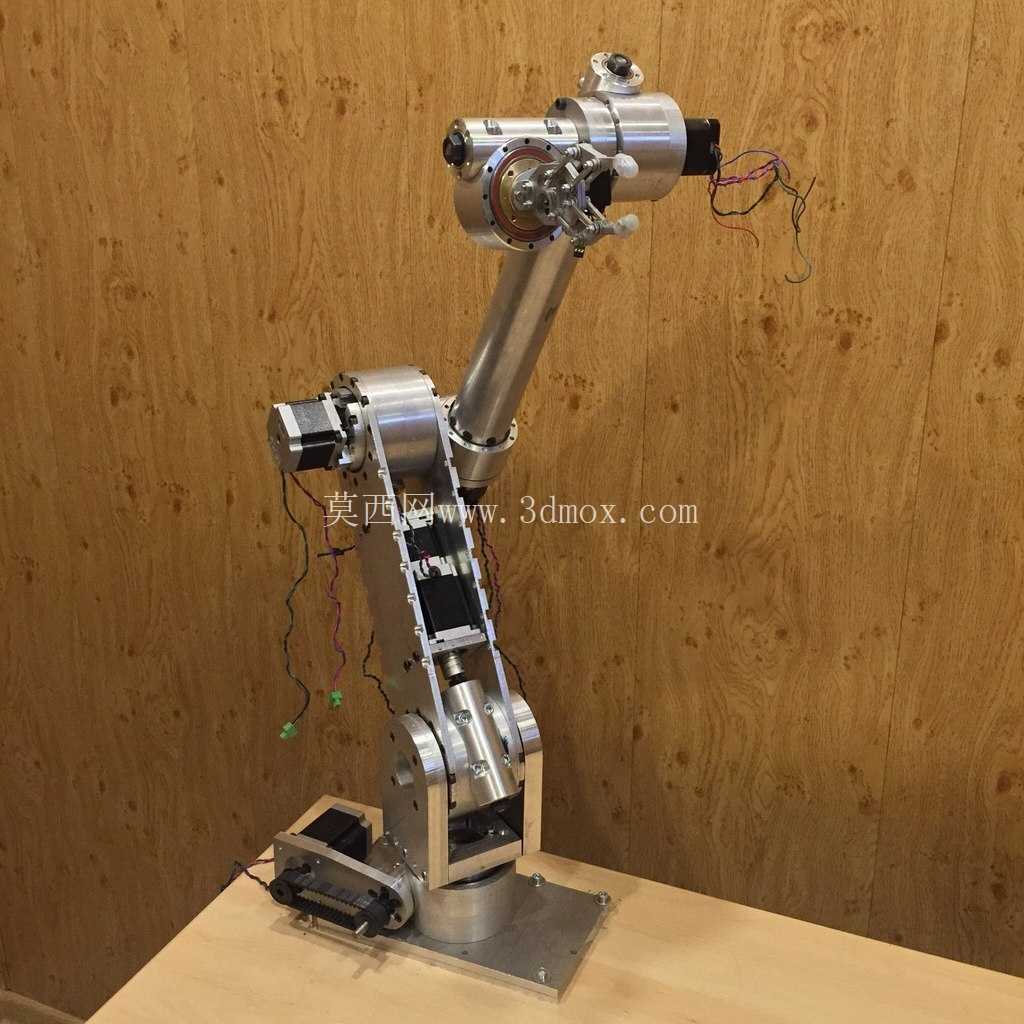

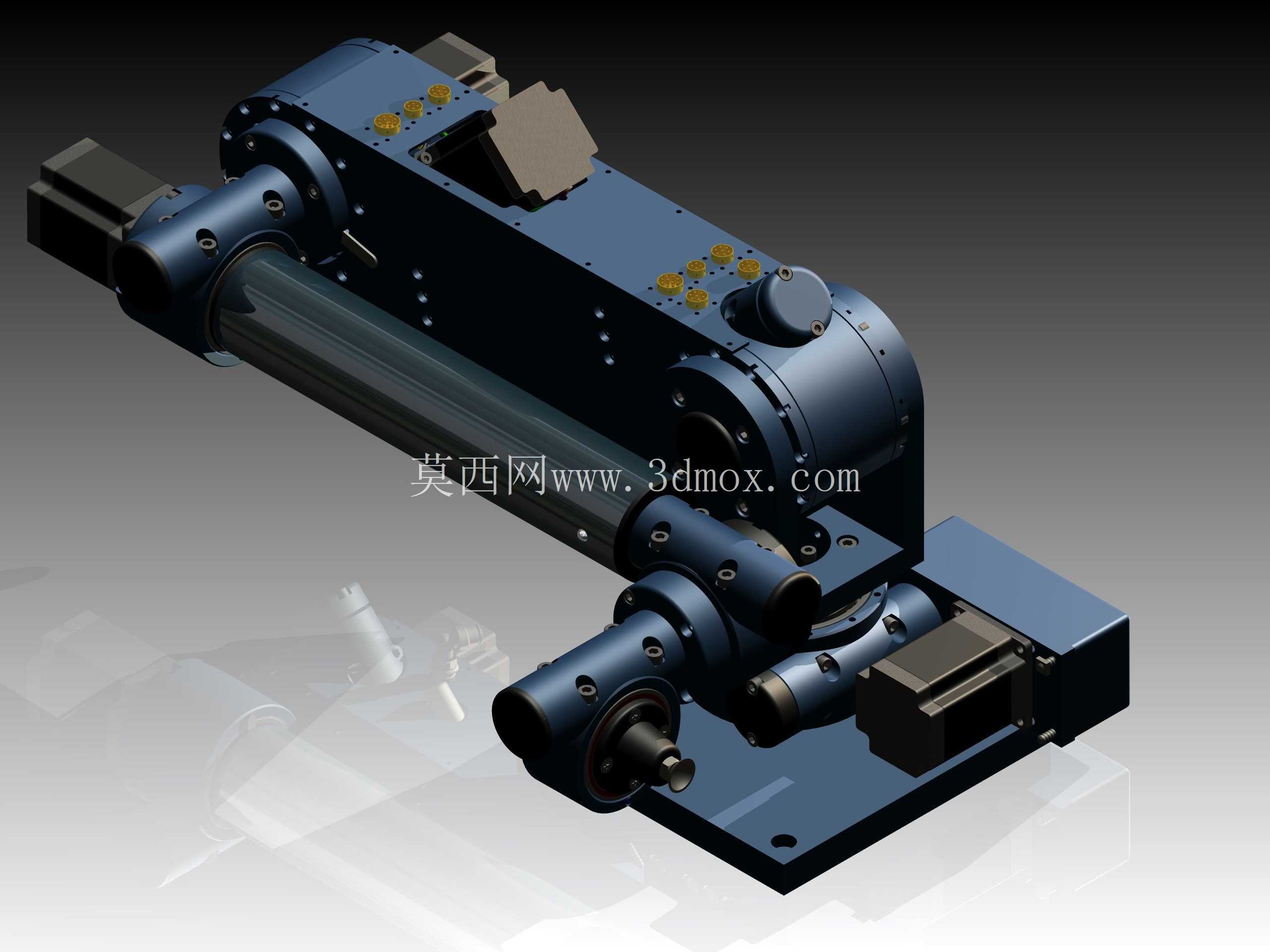

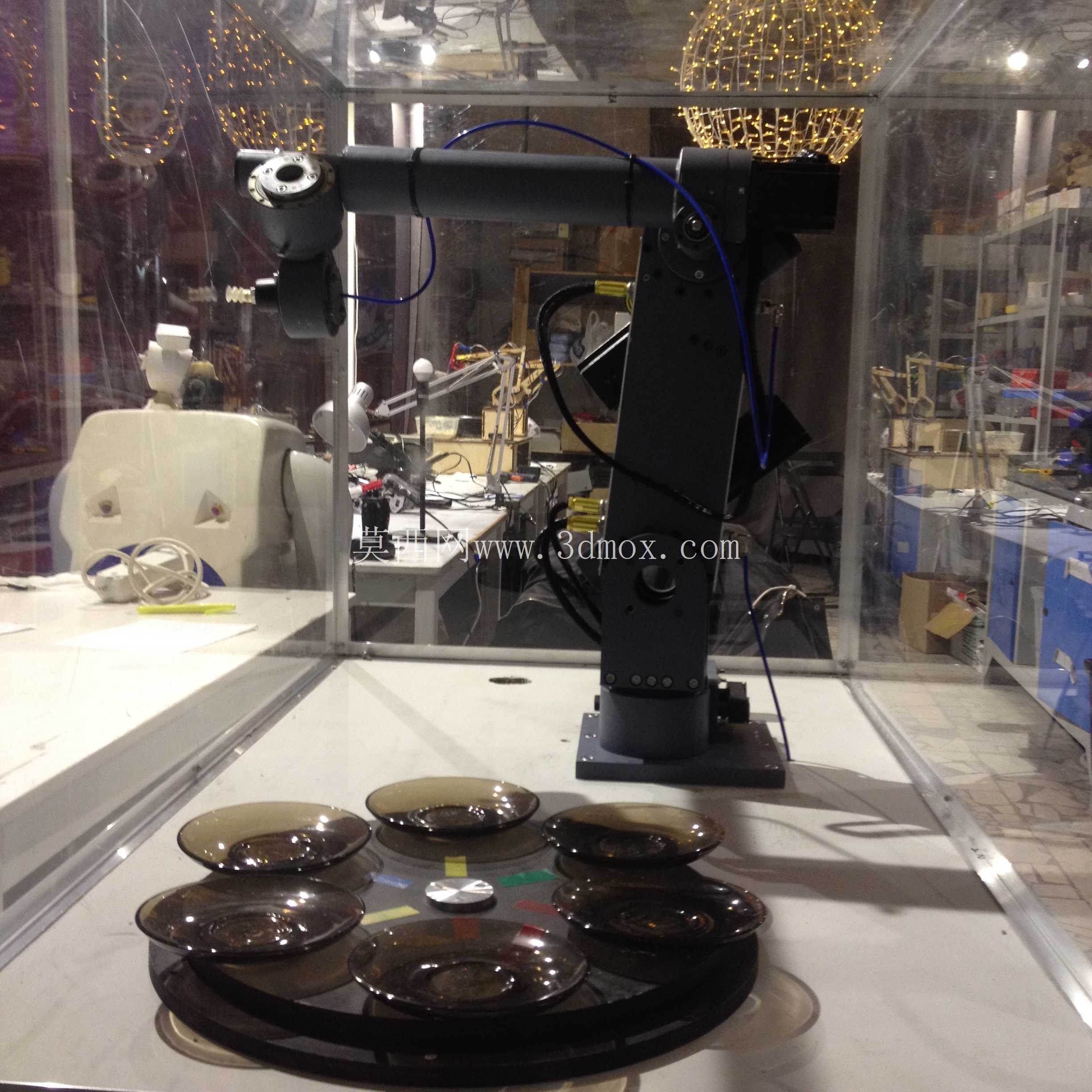

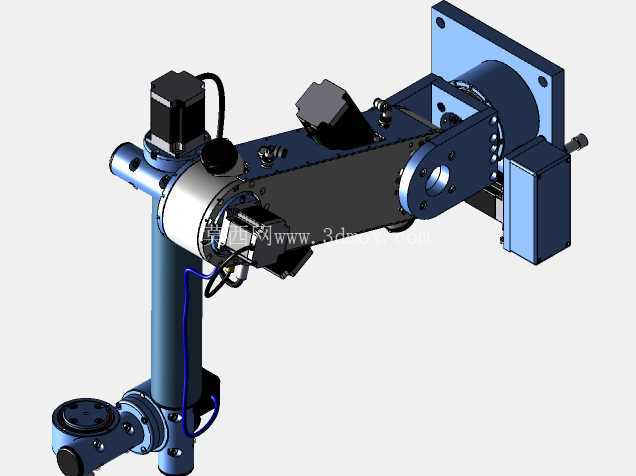

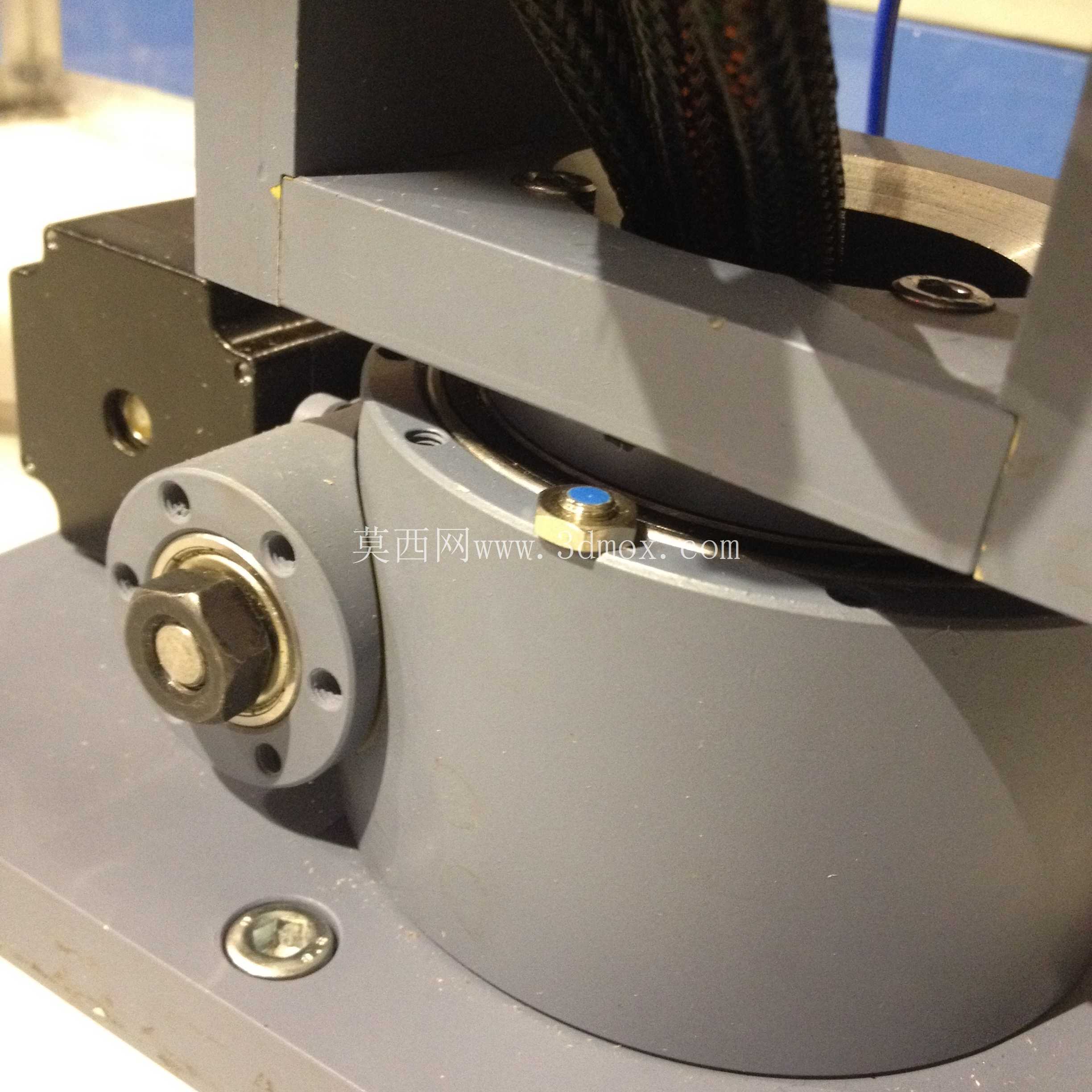

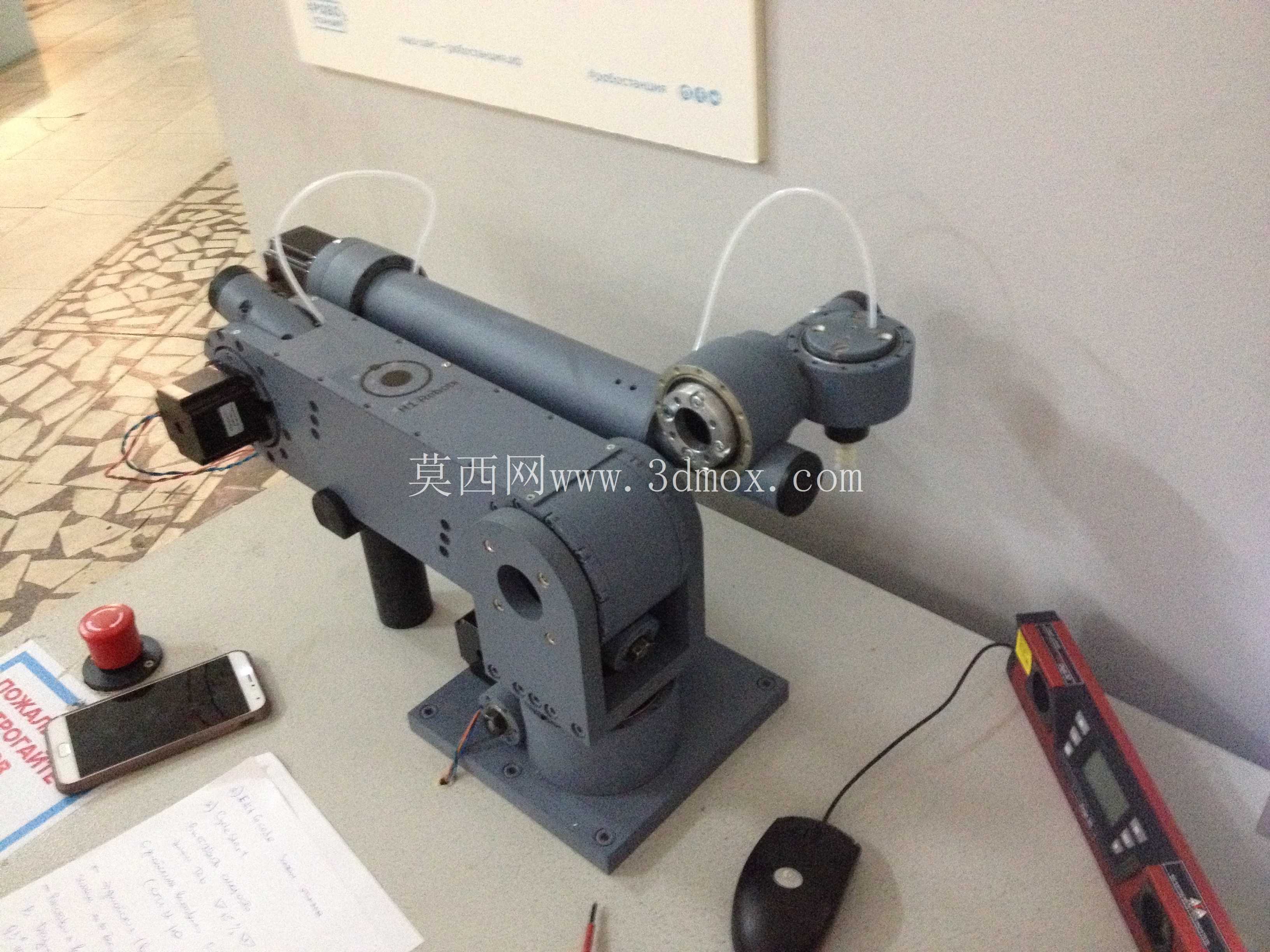

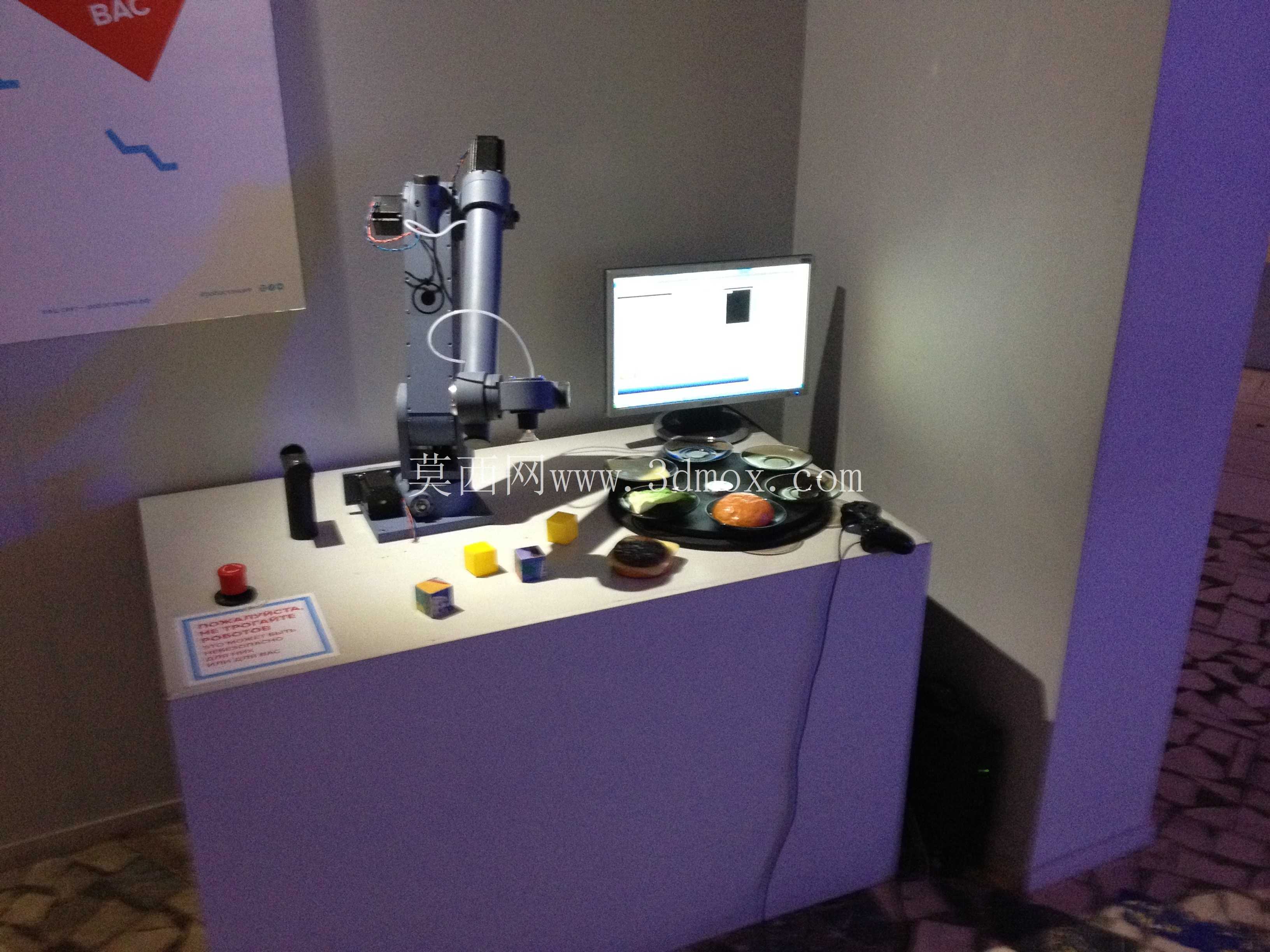

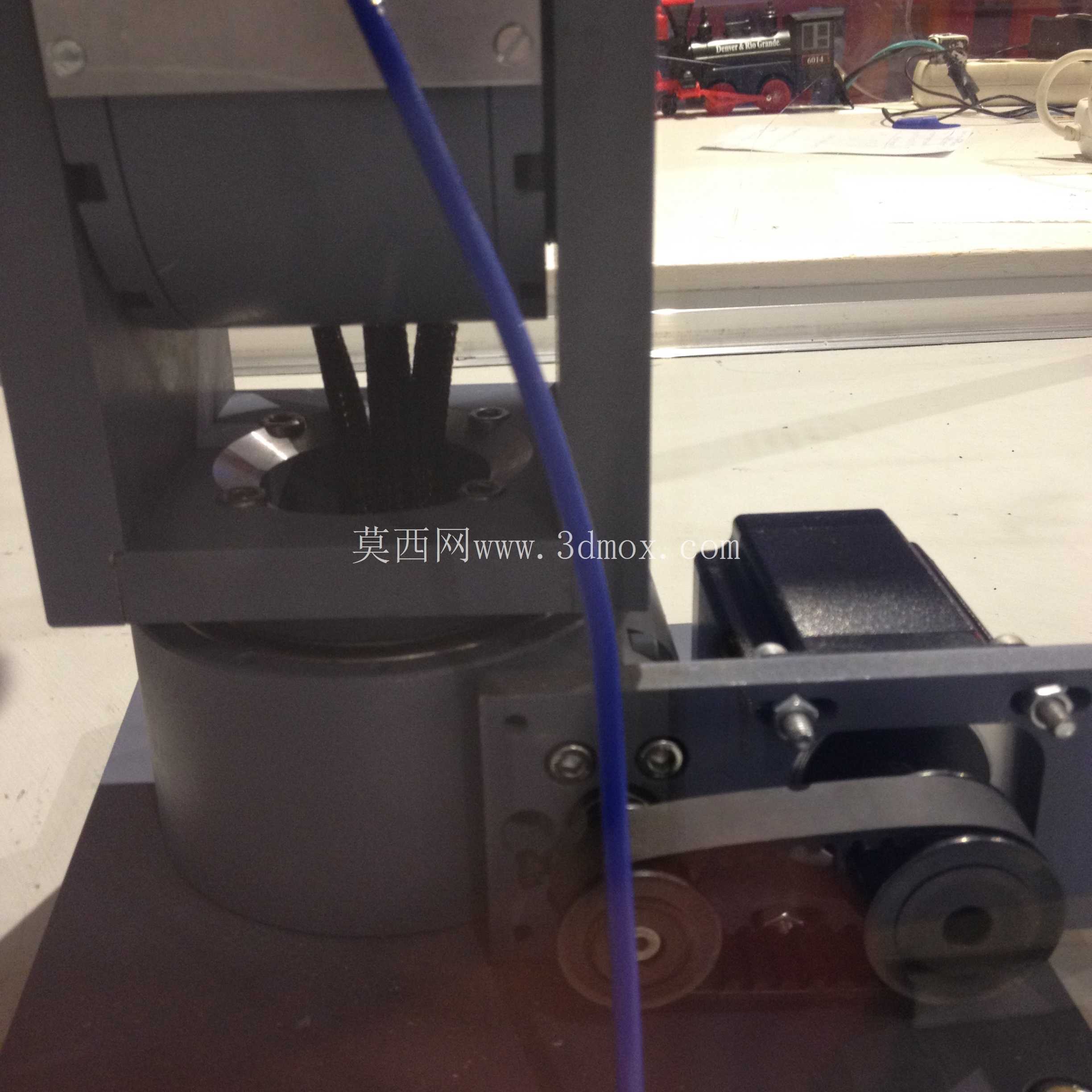

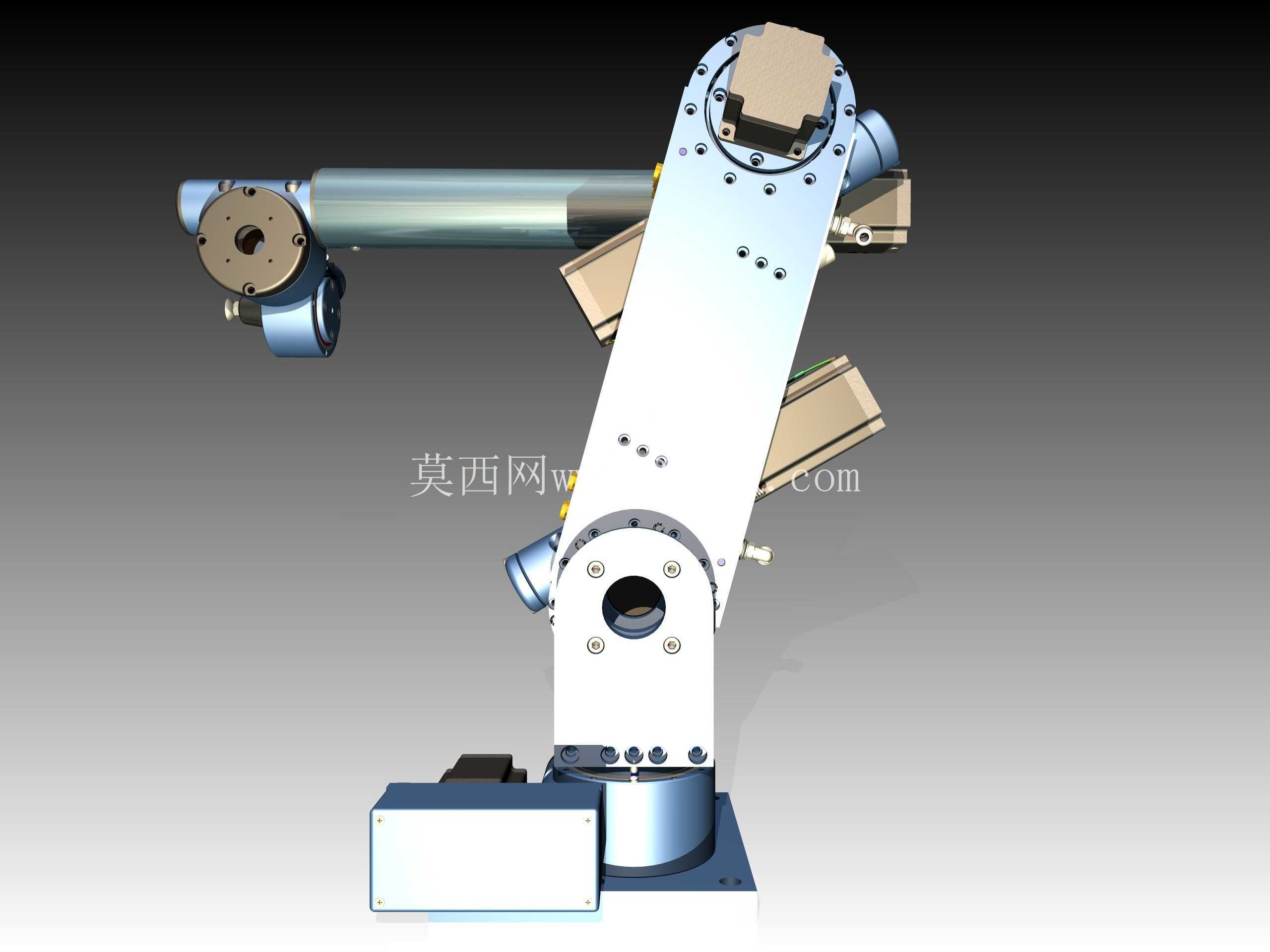

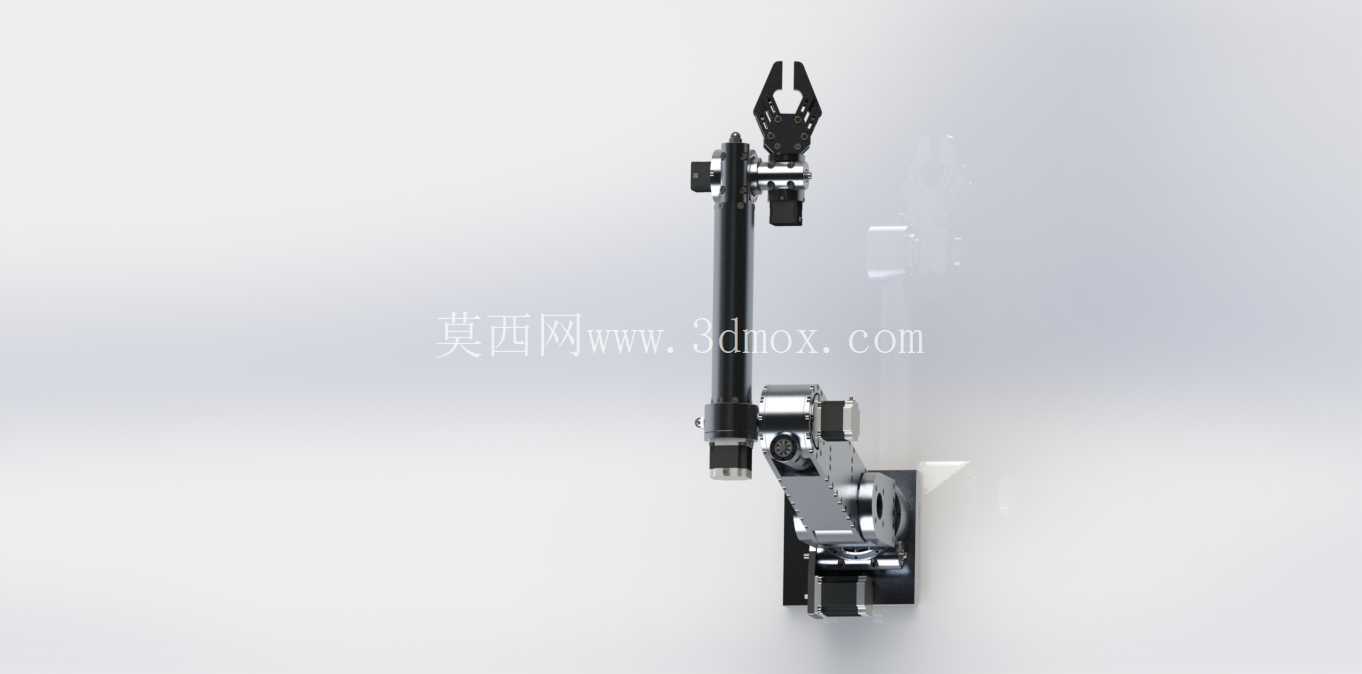

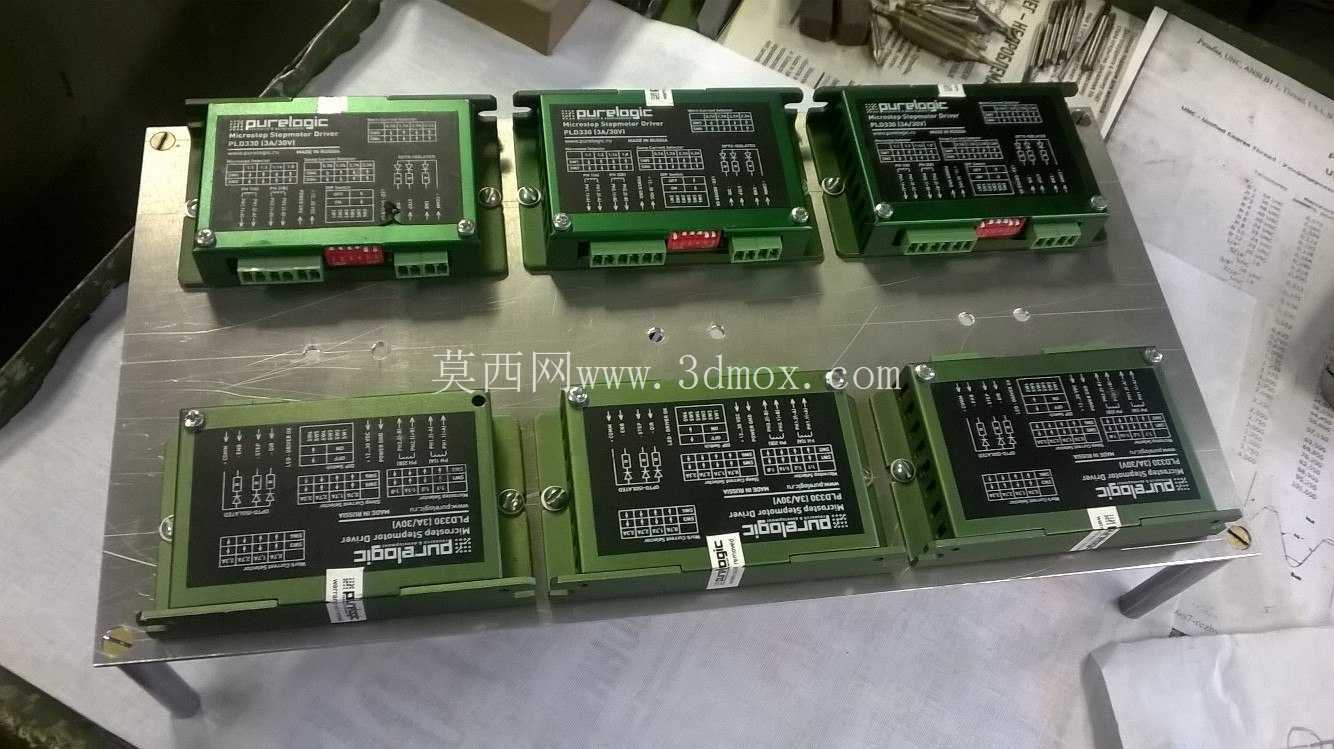

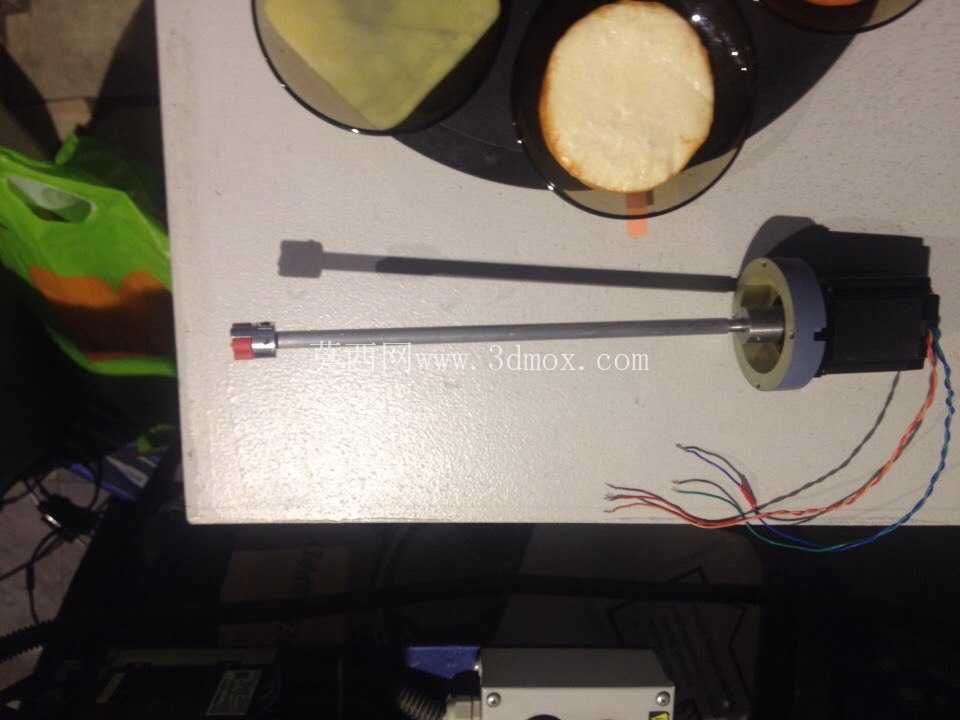

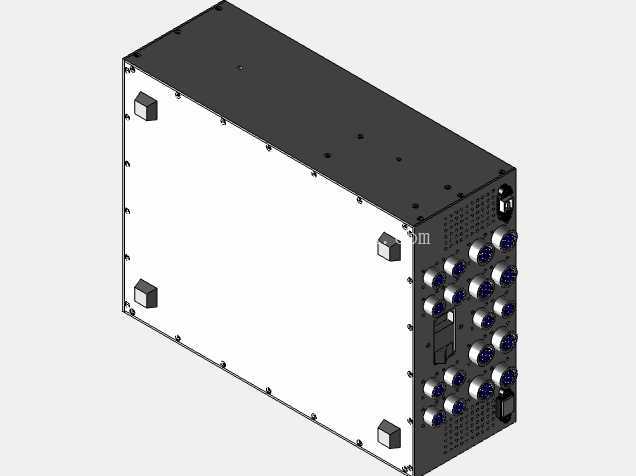

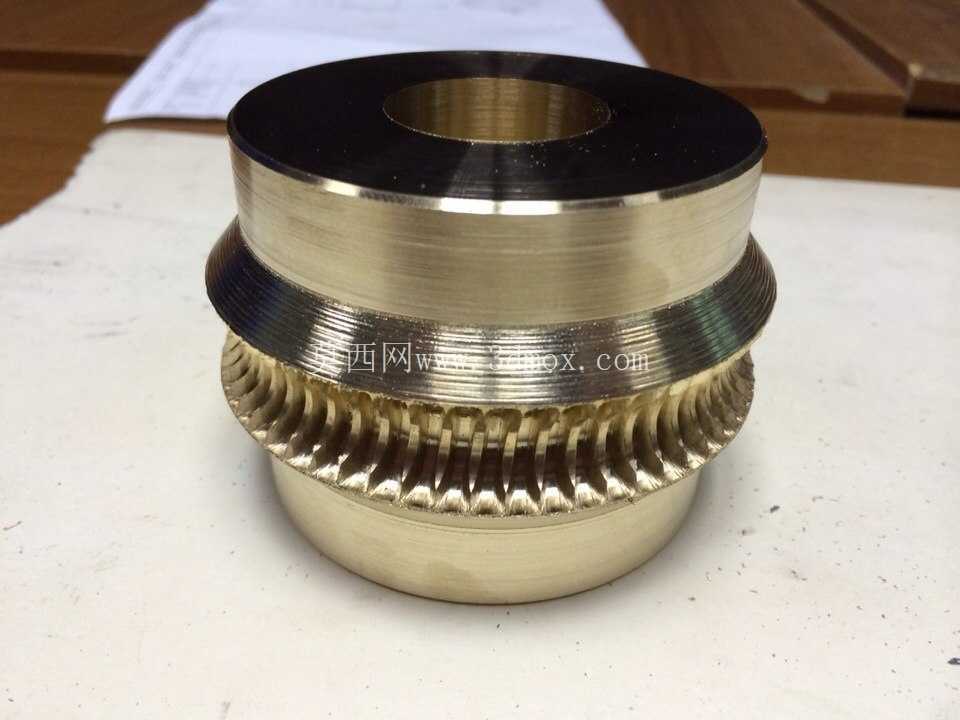

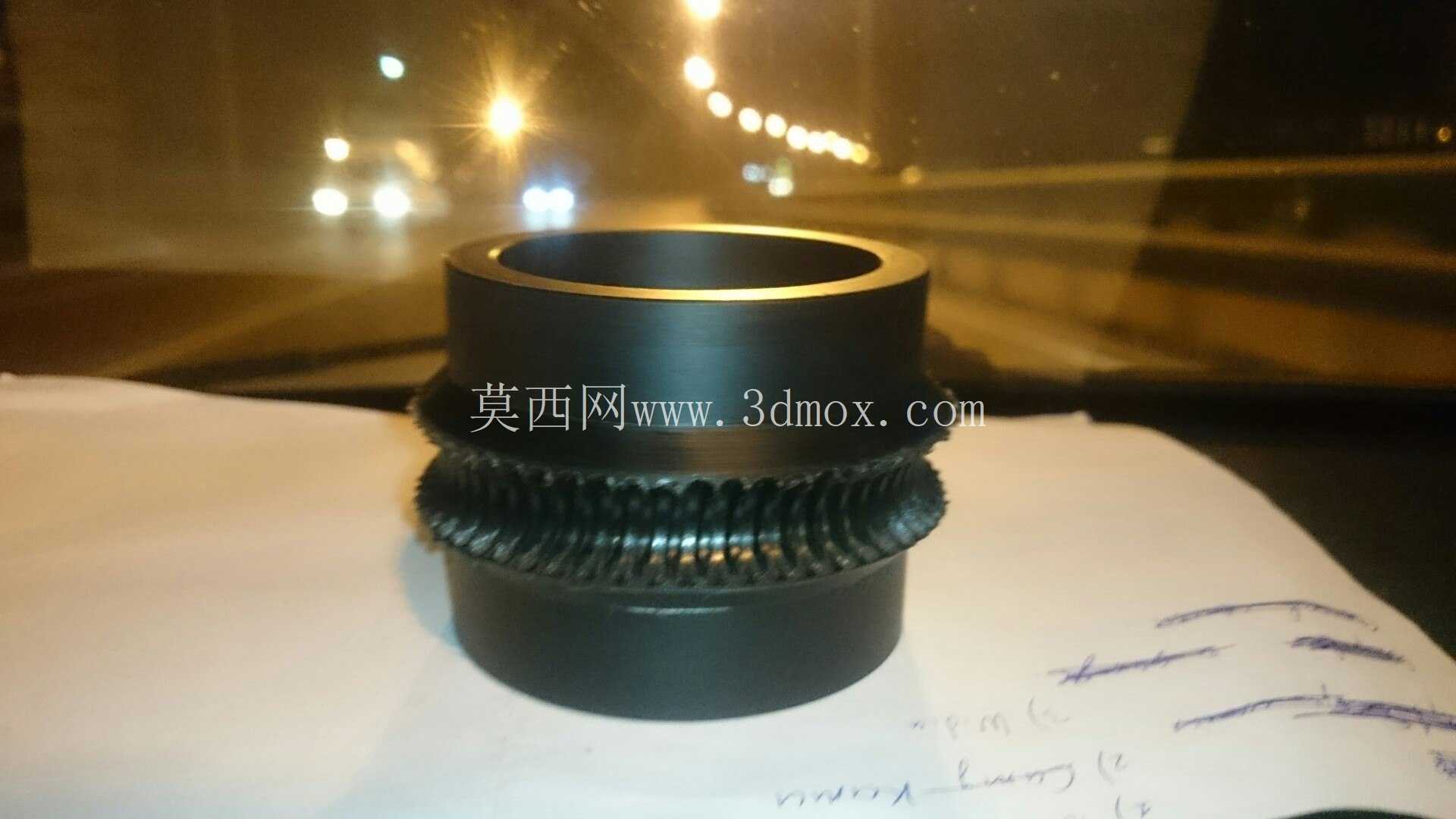

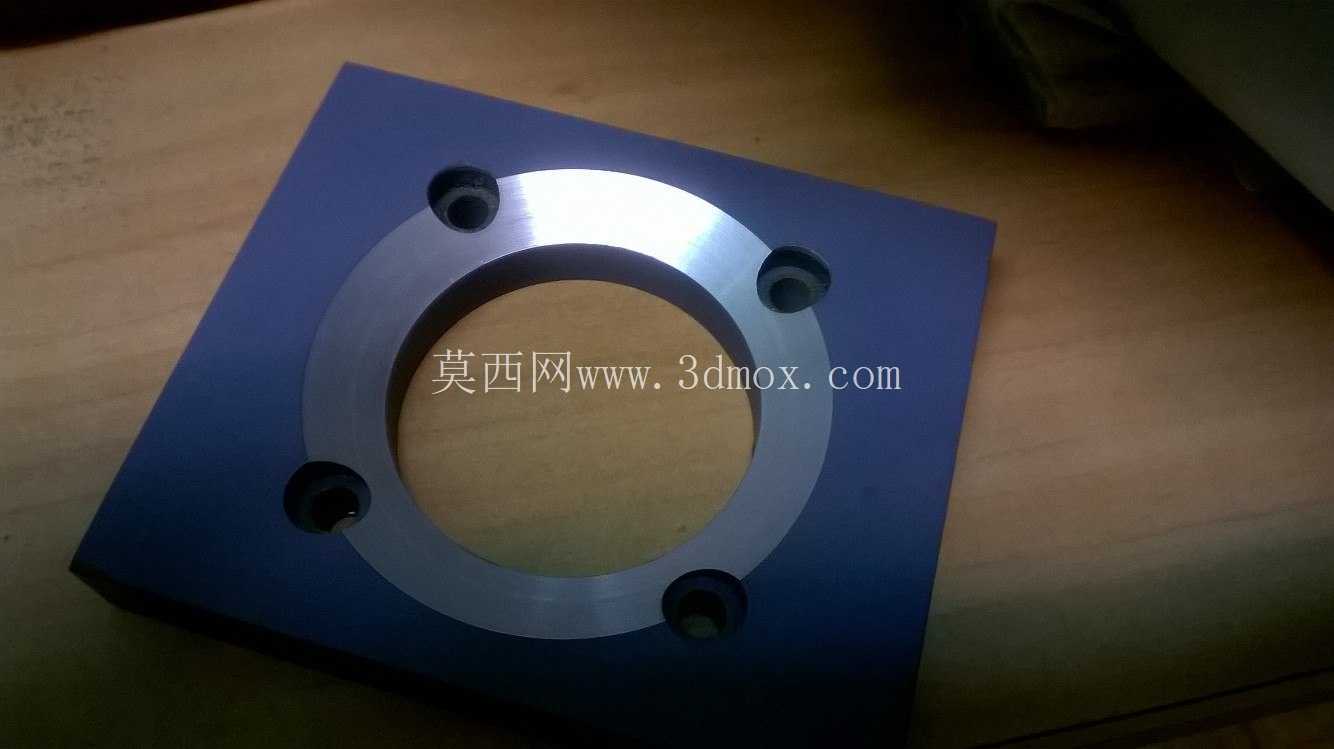

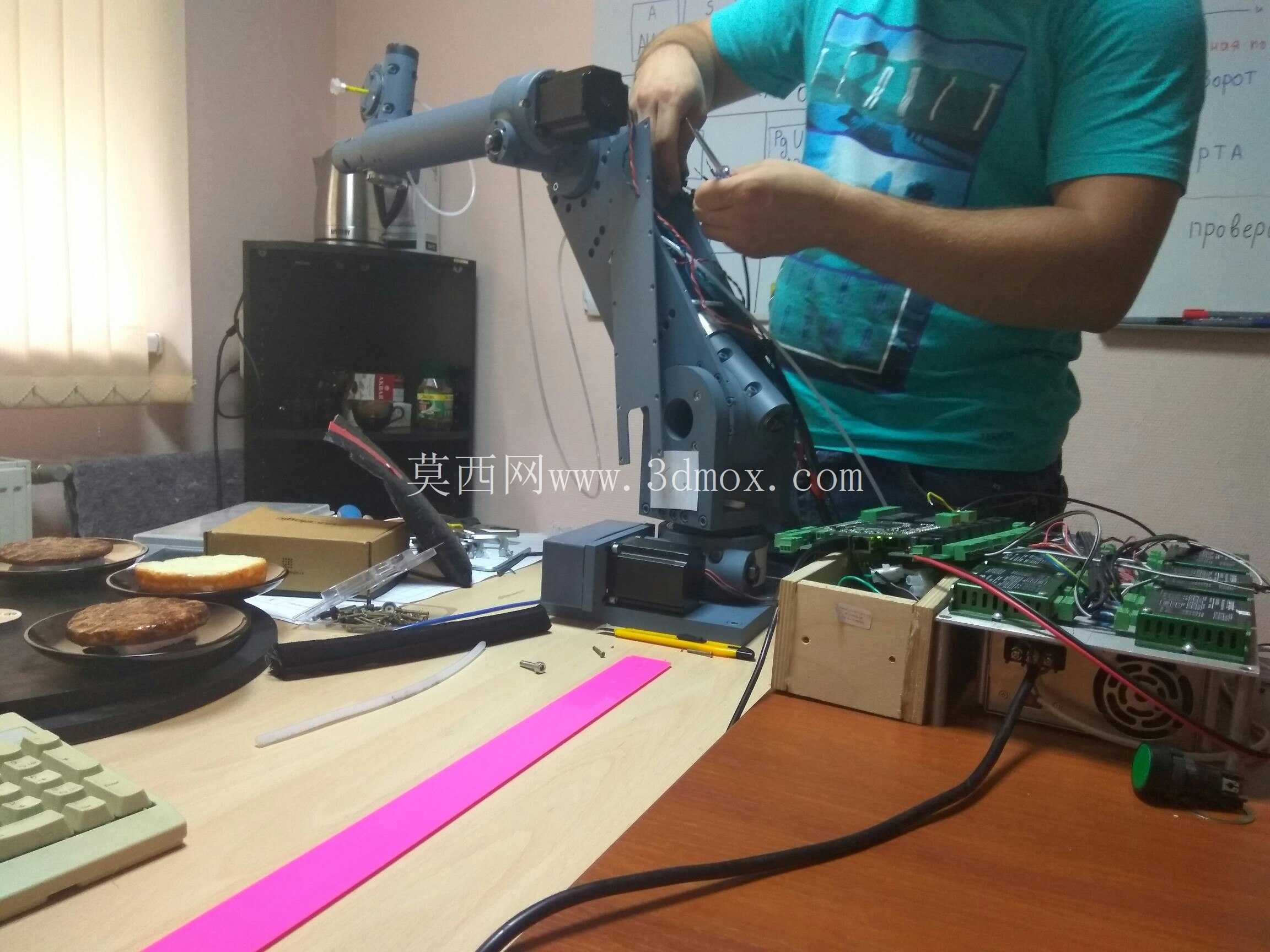

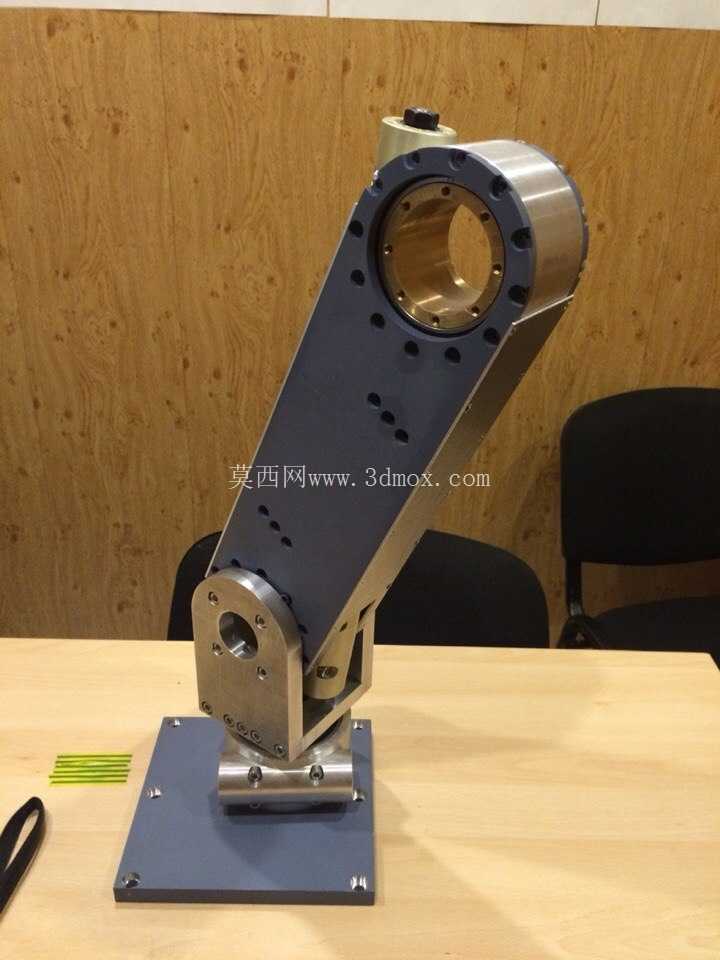

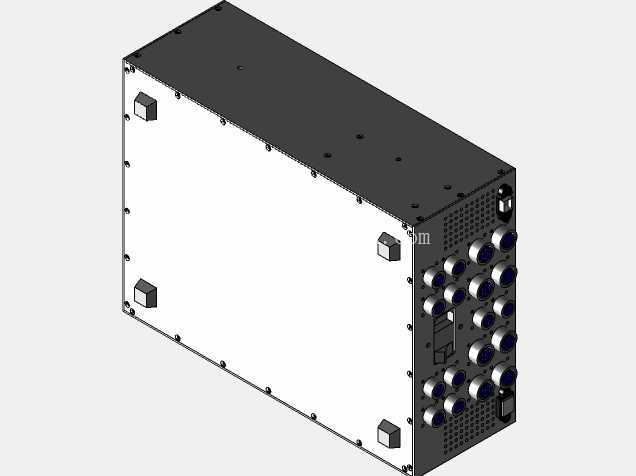

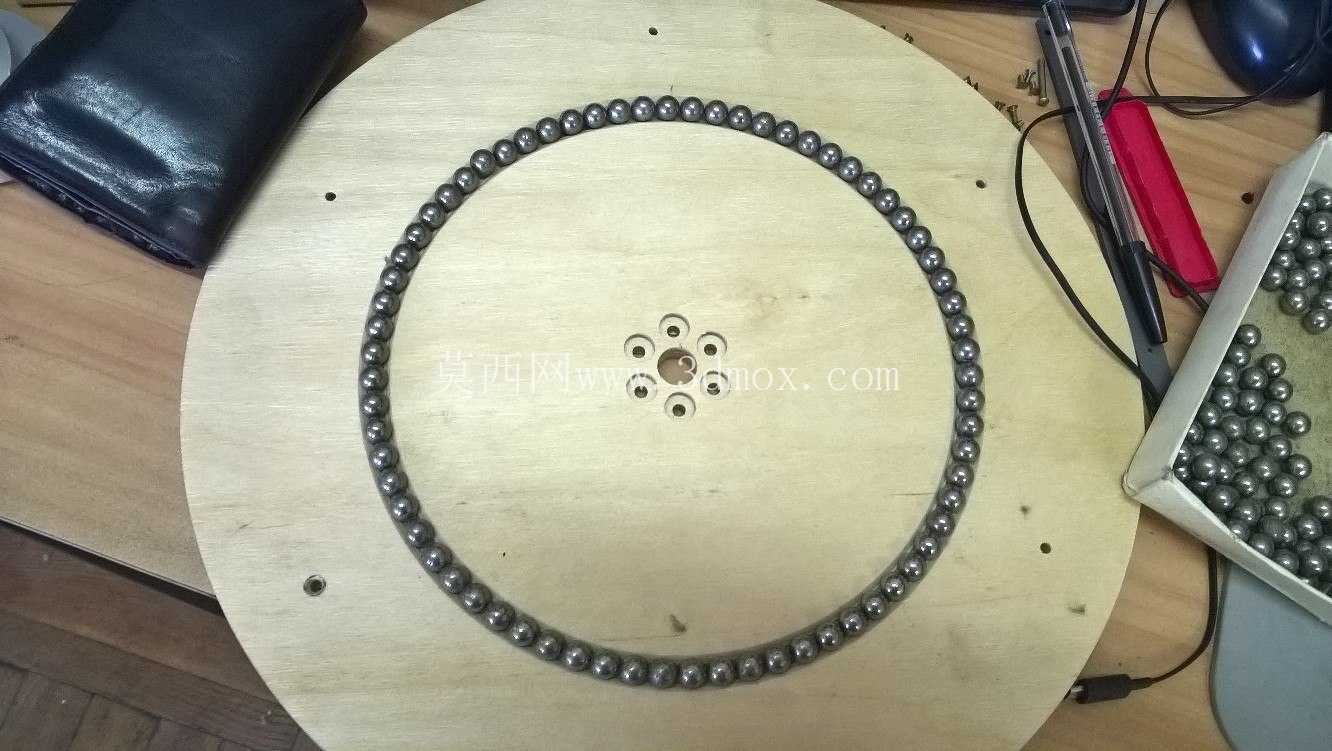

　　从结构设计逻辑来看，这款臂体采用经典的六轴串联构型，从基座回转关节开始，依次布置肩俯仰关节、肘俯仰关节、腕部三个回转俯仰关节，每个关节的传动结构都做了集成化设计，关节驱动元件内嵌在臂体的铸件腔体内部，没有外露的走线或者突兀的驱动安装凸台，一方面减少了臂体运动过程中的干涉风险，另一方面也能降低车间粉尘、切削液对传动部件的侵蚀，适配普通机加工车间、电子组装车间的常规工况，不需要额外做复杂的外防护结构就能稳定运行。这款多关节串联机械臂的结构设计，核心面向中小负载的工位自动化作业场景，在3C电子零部件上下料、小型工件装配、实验室样本转运、轻型加工工位辅助上下料这类场景中适配性极强，区别于大负载重载机械臂的厚重结构，这款臂体的设计更偏向紧凑空间内的灵活作业，能在占地不足0.2平方米的安装基座上覆盖半径800毫米左右的作业范围，适配多数桌面级、工位级的自动化改造需求，不需要对原有产线布局做大规模调整就能完成部署。在安装边界的设计上，基座采用方形法兰安装结构，四个安装孔的孔位按照标准工业安装间距设计，既可以直接通过膨胀螺栓固定在混凝土地面，也可以通过转接板安装在铝型材工作台、移动AGV平台上，基座的出线口设计在侧面偏下位置，预留了足够的线缆弯曲半径，不管是走底部穿线的暗装布线，还是走侧面走线的明装布线，都不会出现线缆弯折半径过小导致的寿命折损问题，基座的总高度控制在180毫米以内，不会占用过多的垂直方向安装空间，对于净高有限的车间工位也能适配。

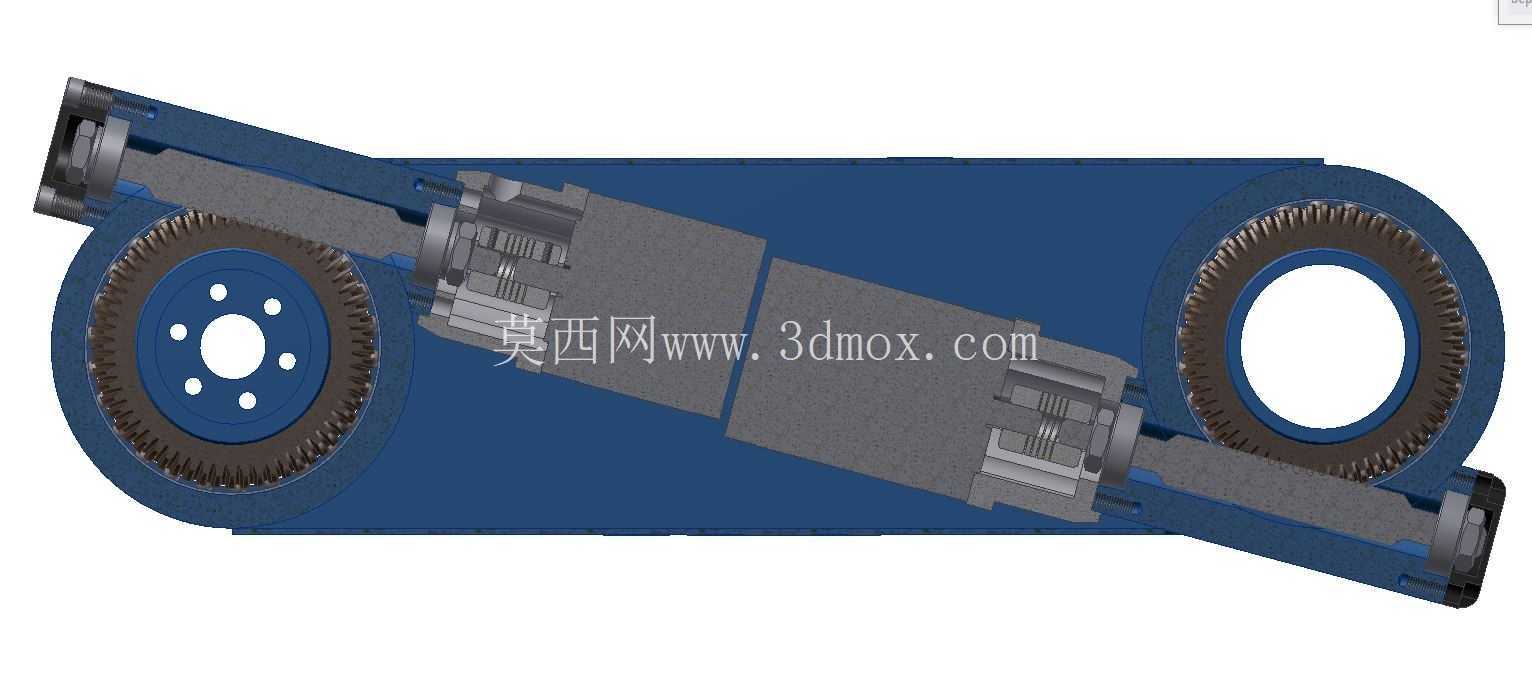

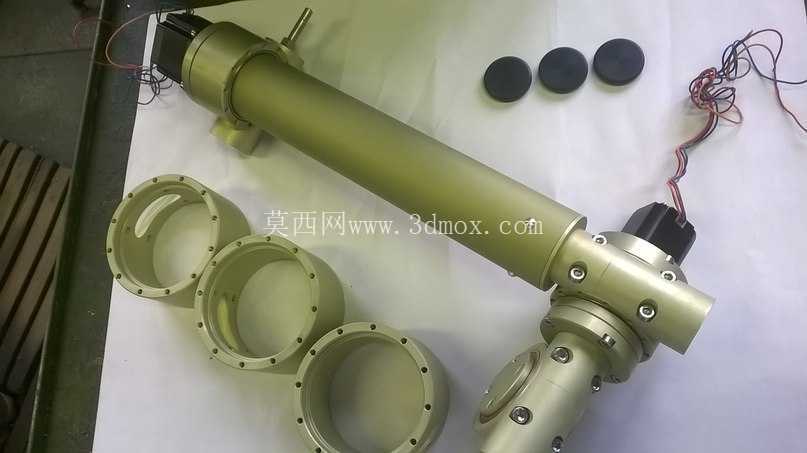

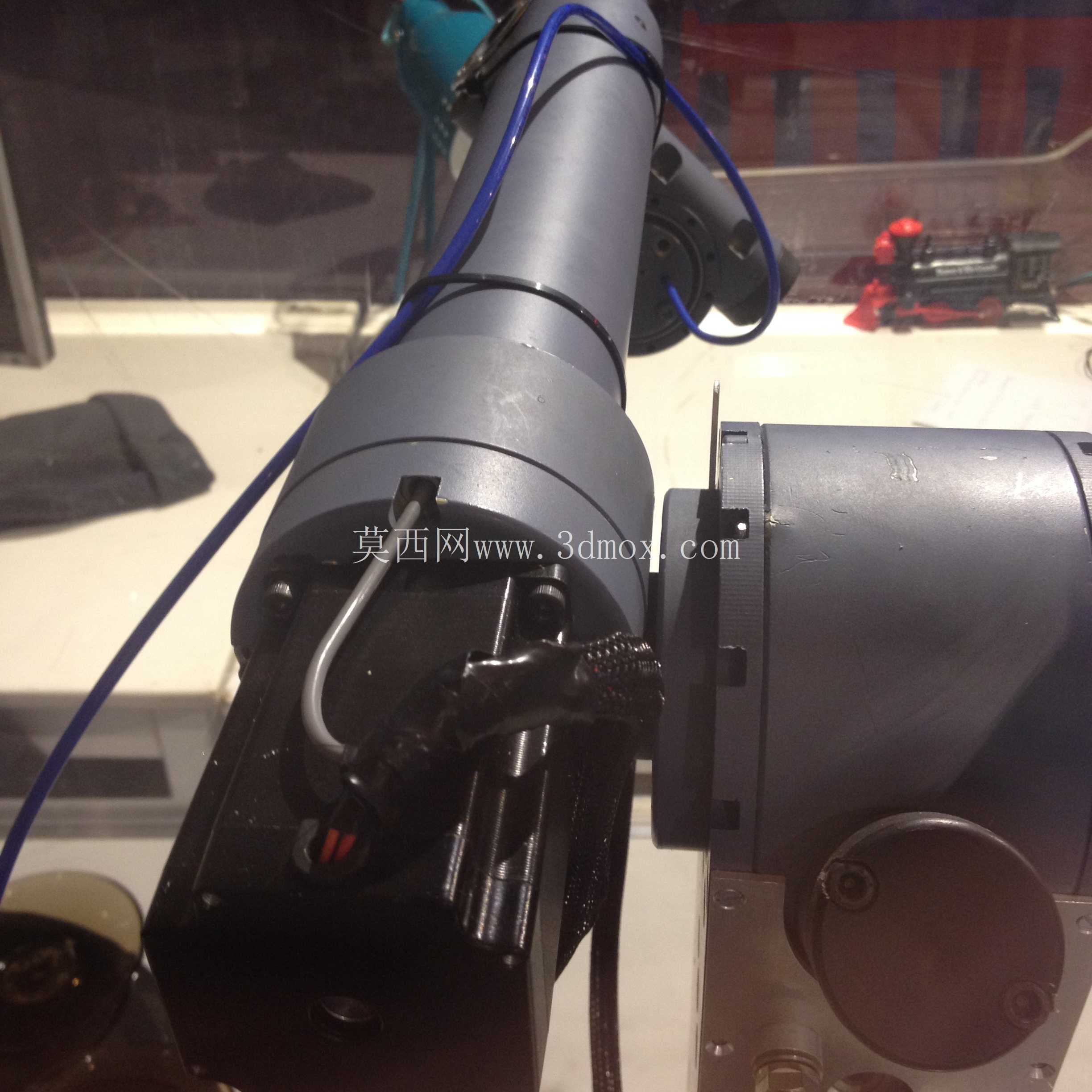

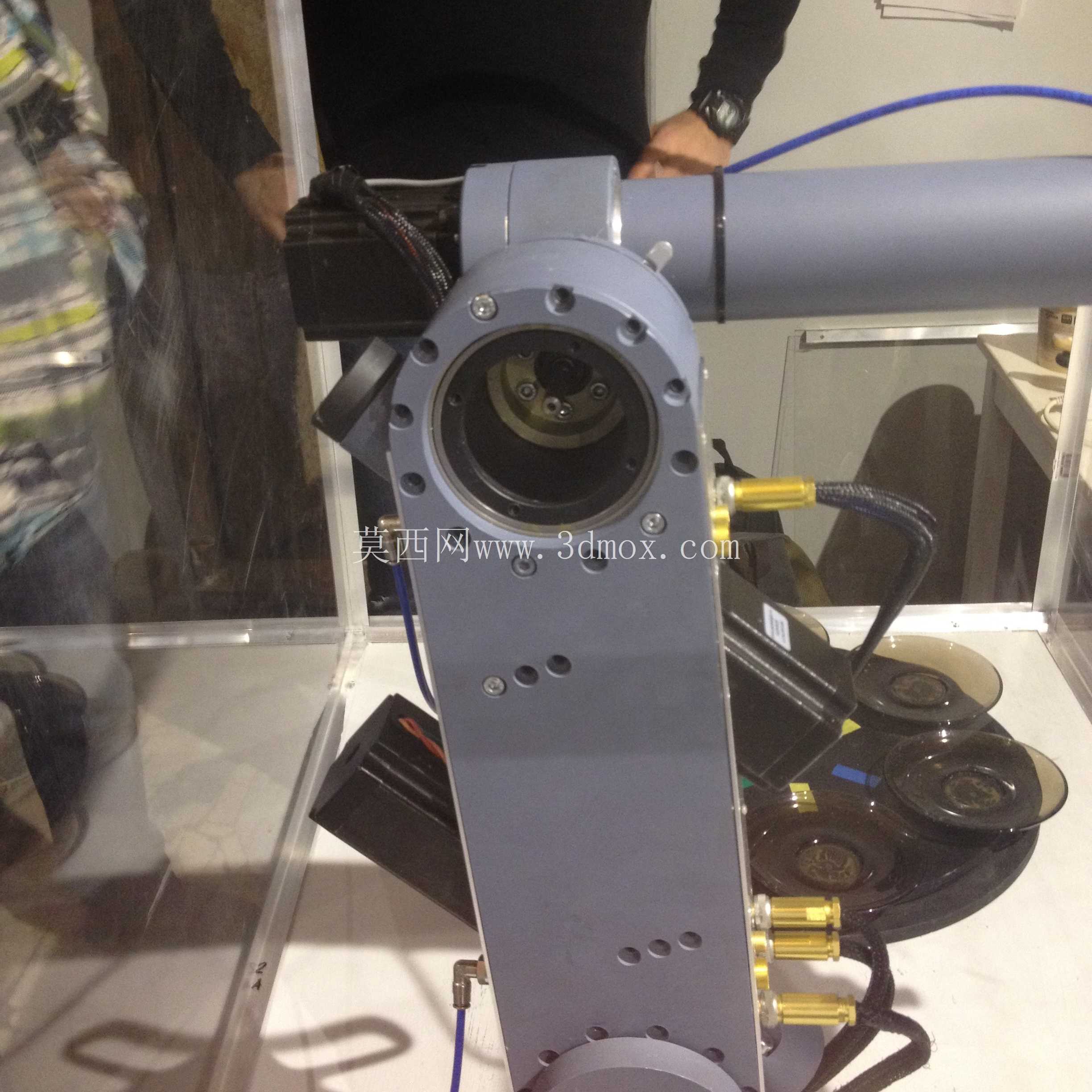

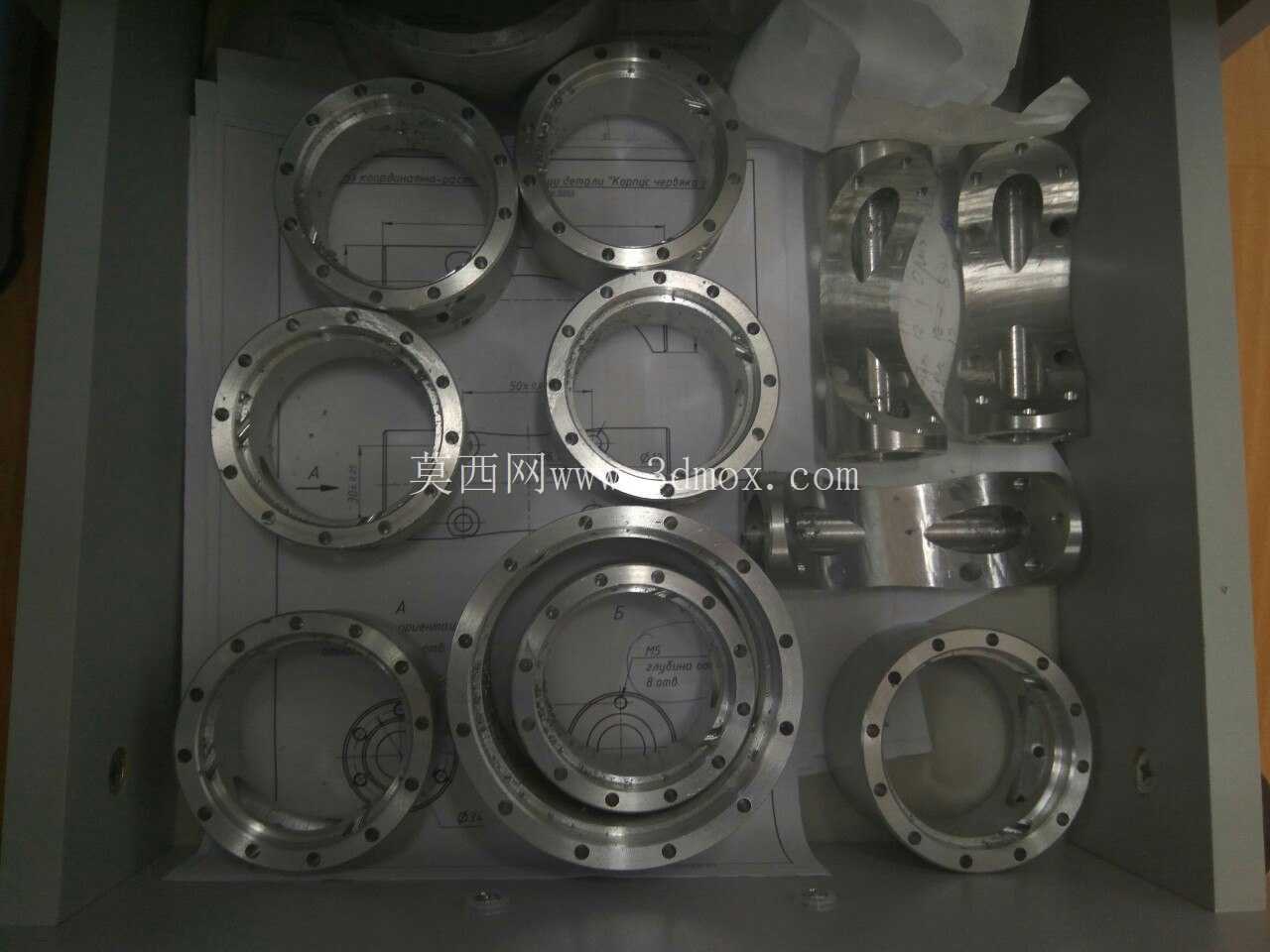

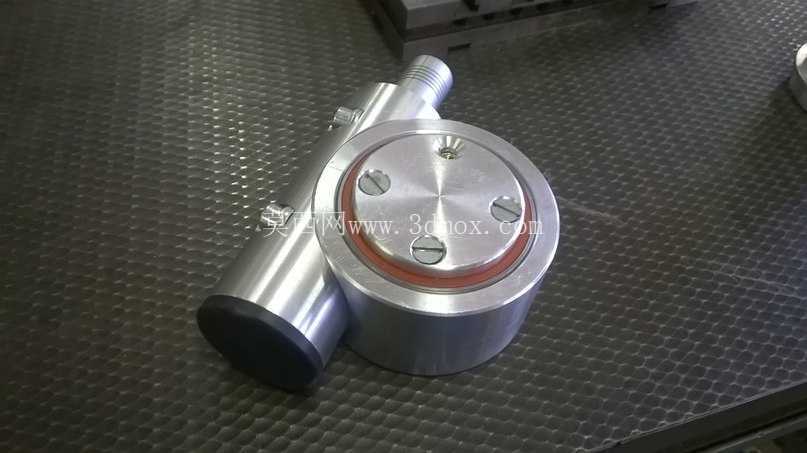

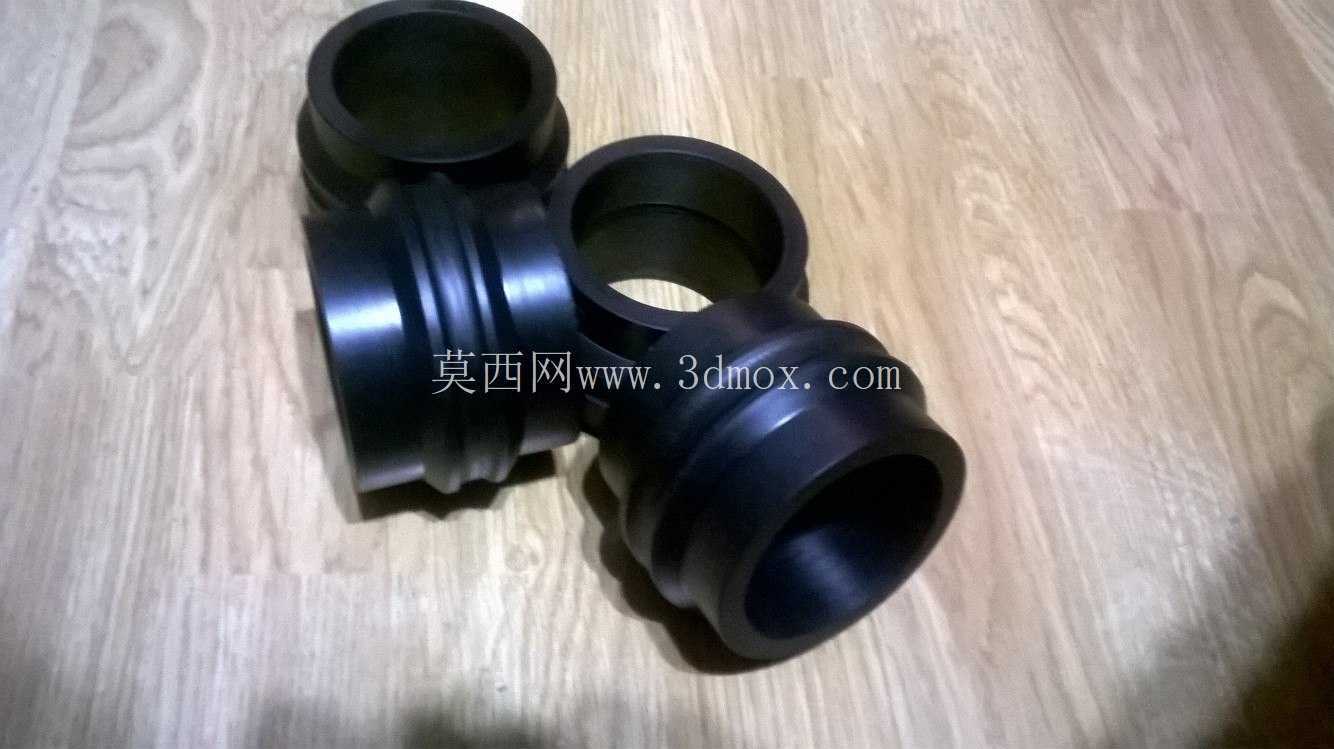

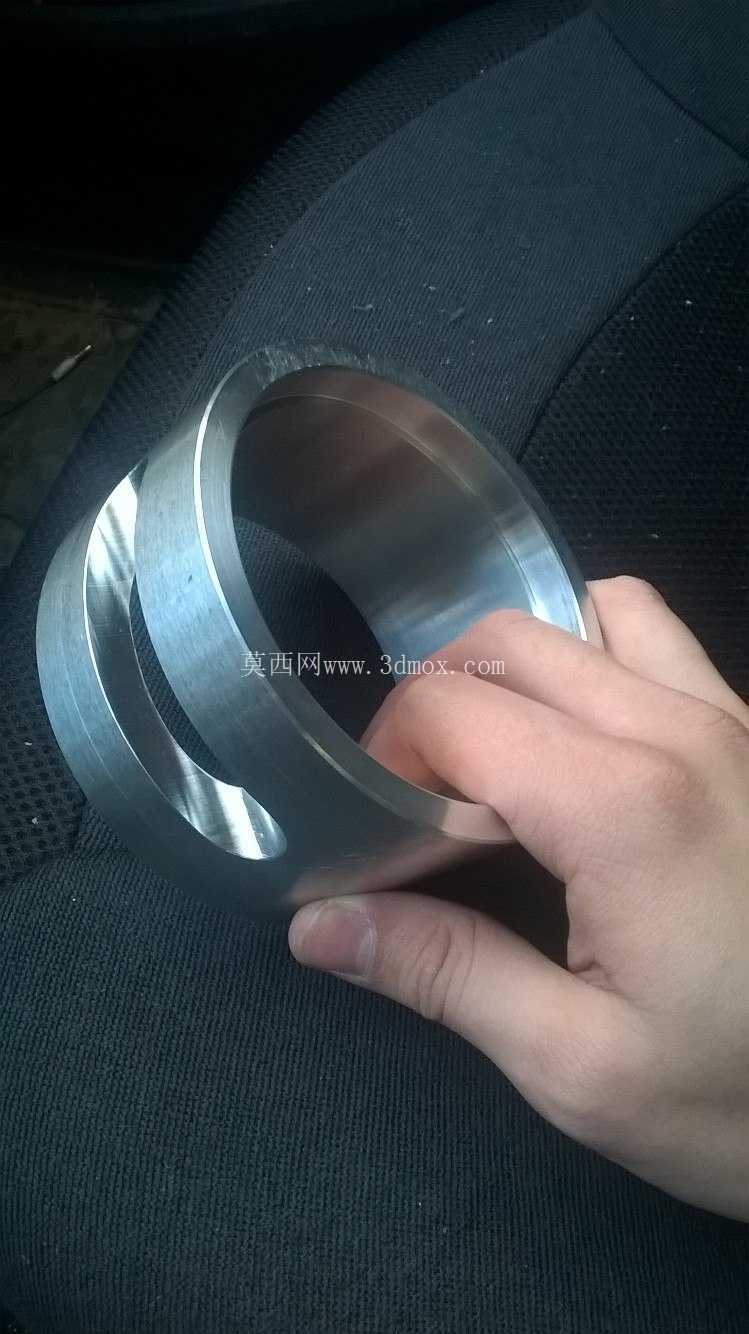

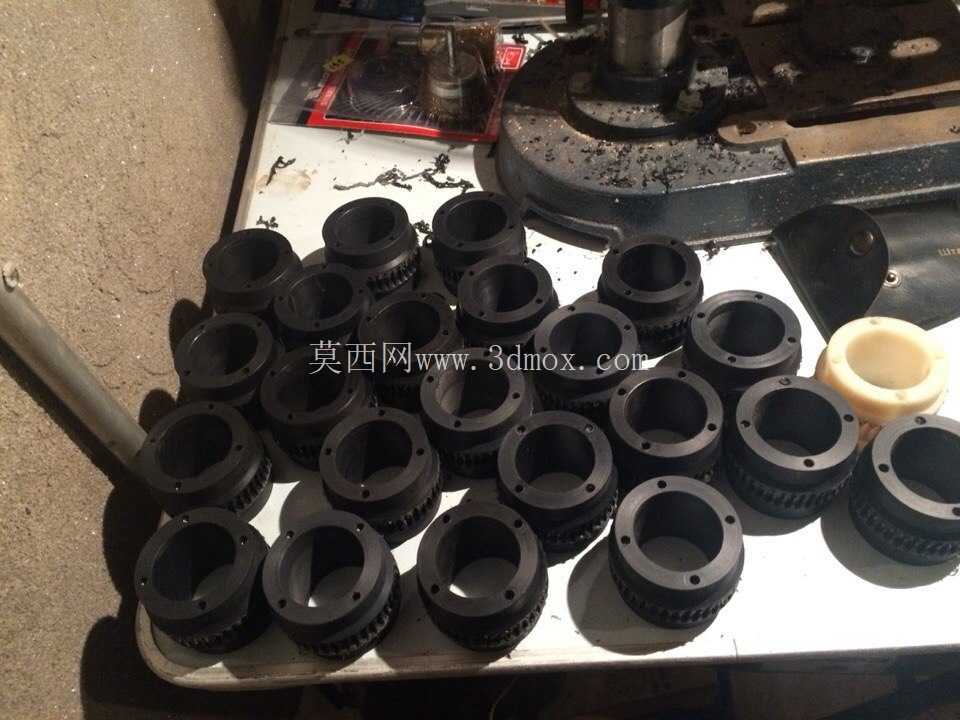

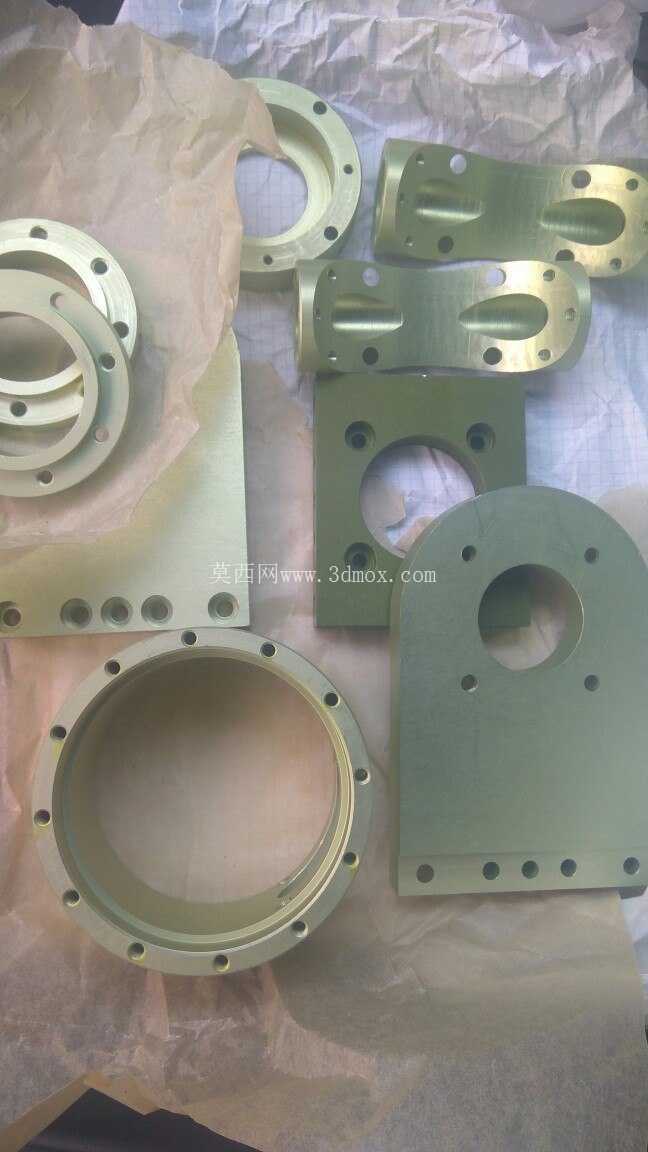

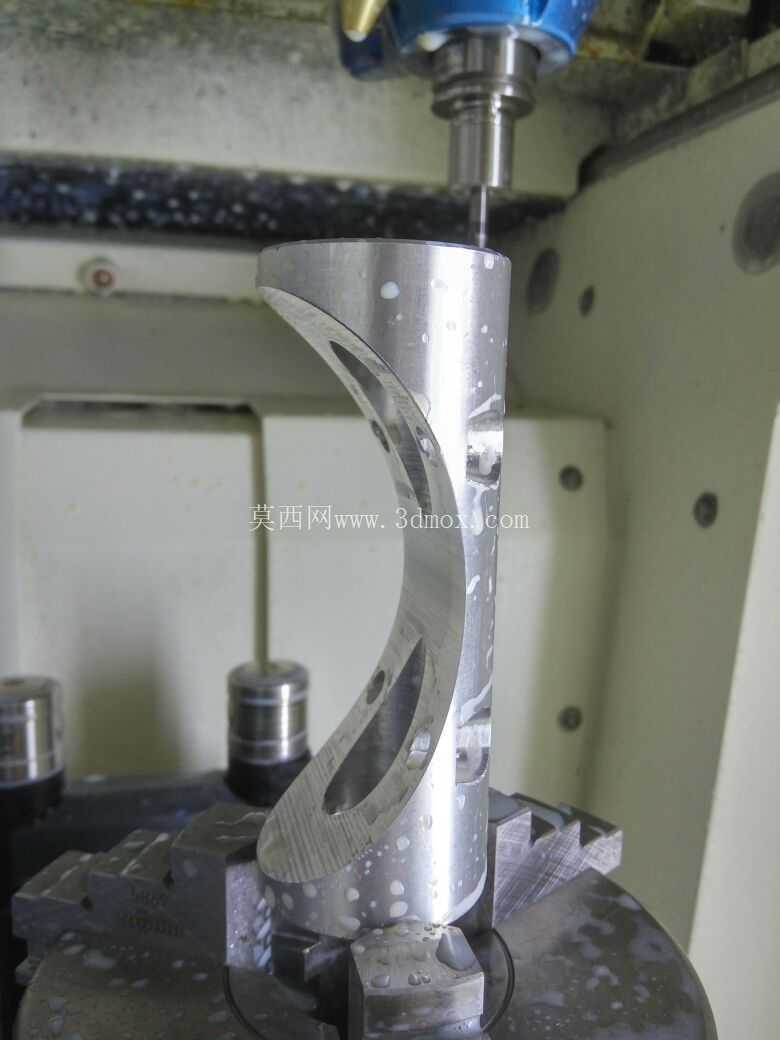

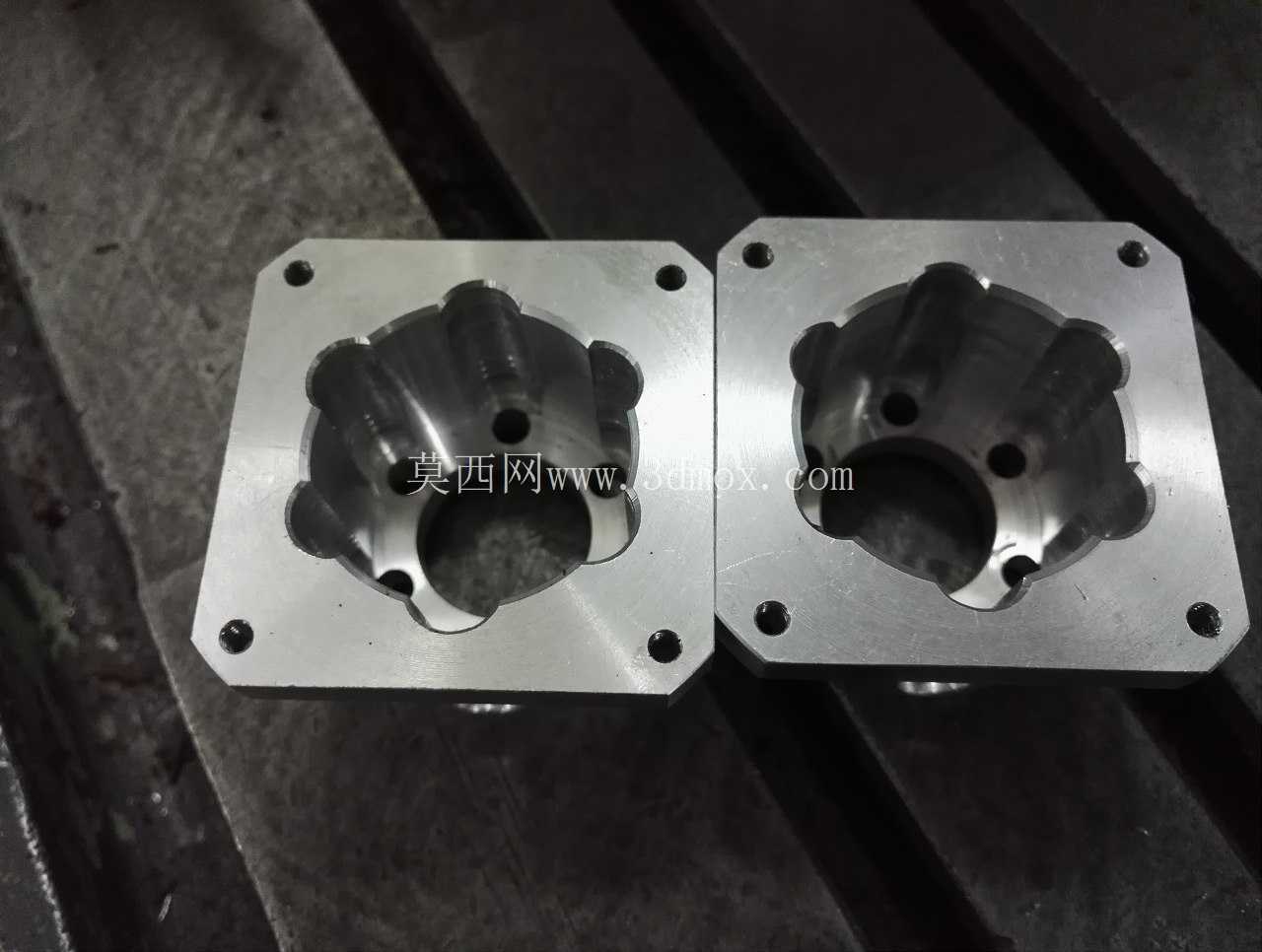

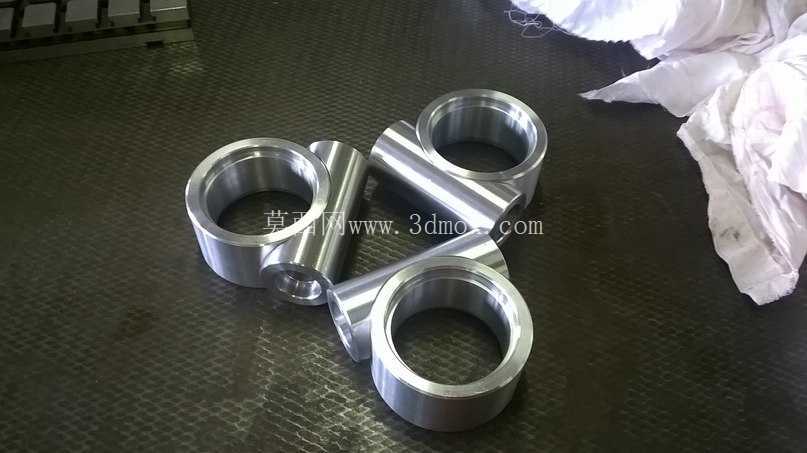

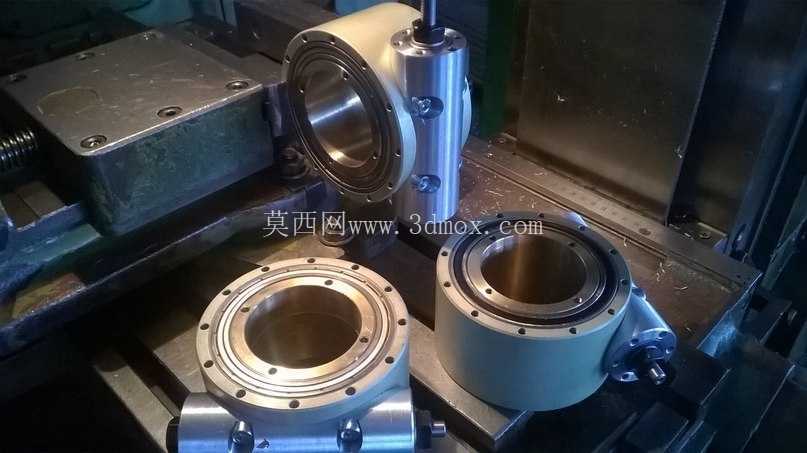

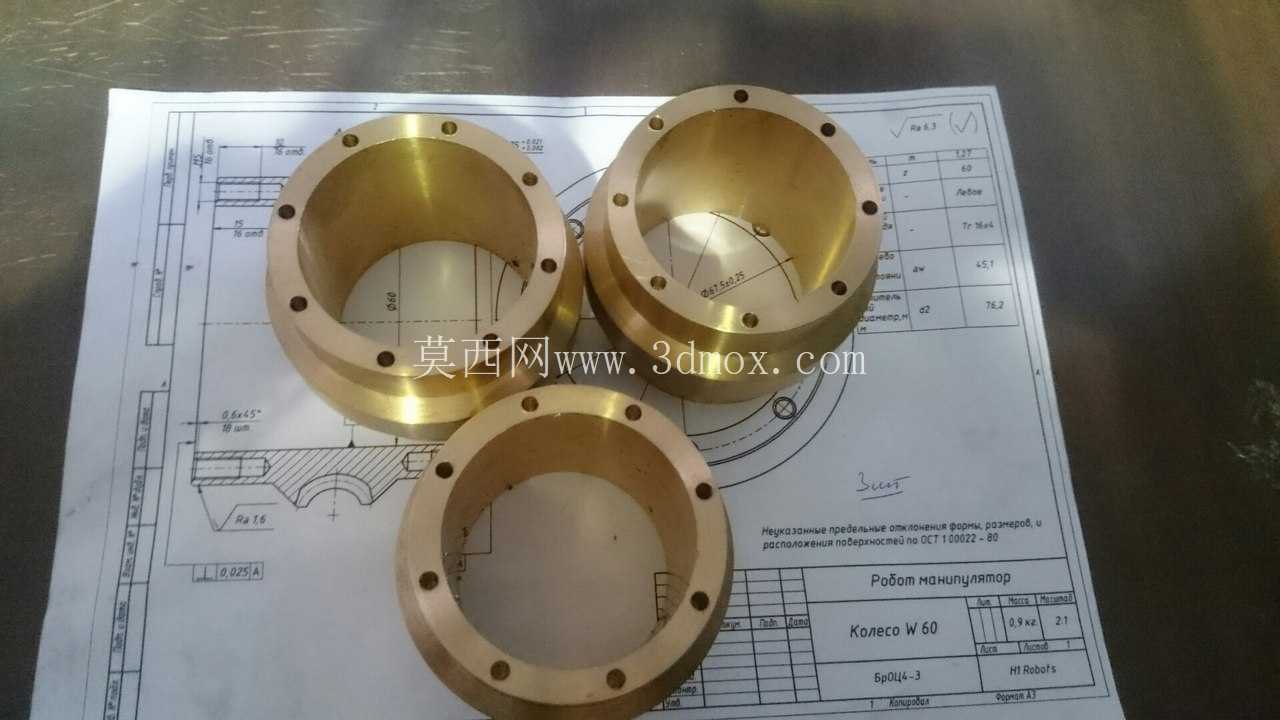

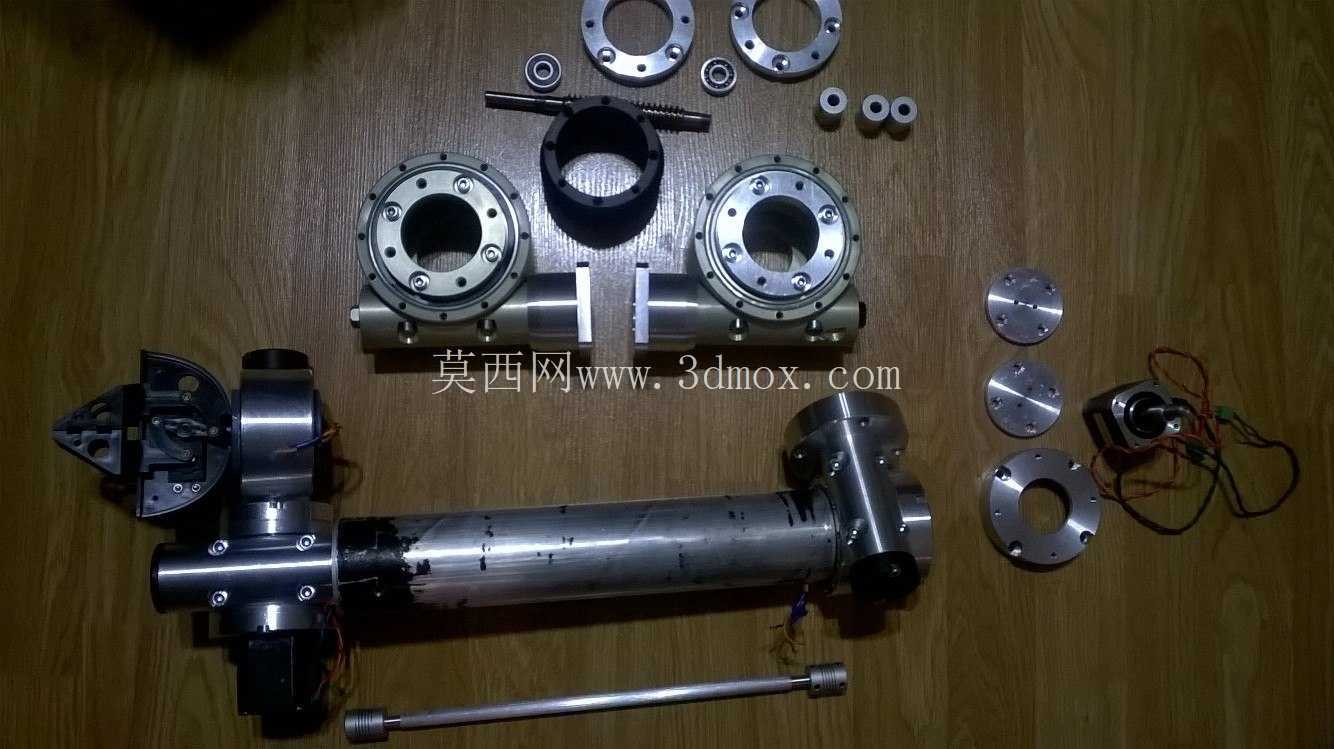

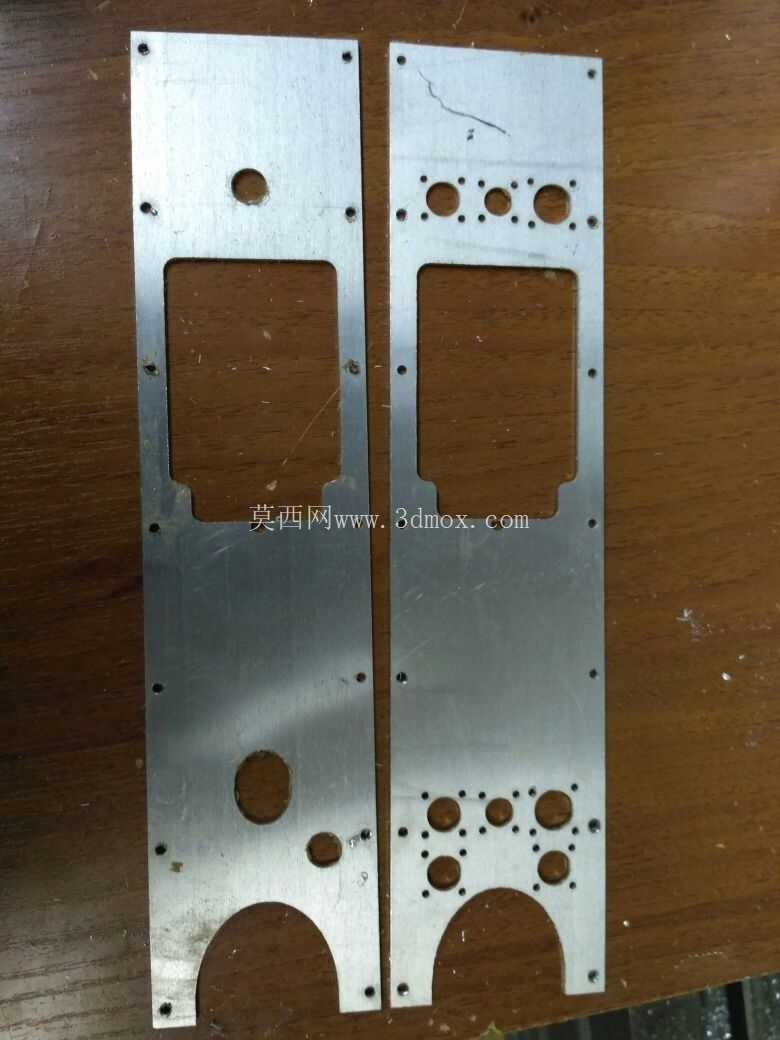

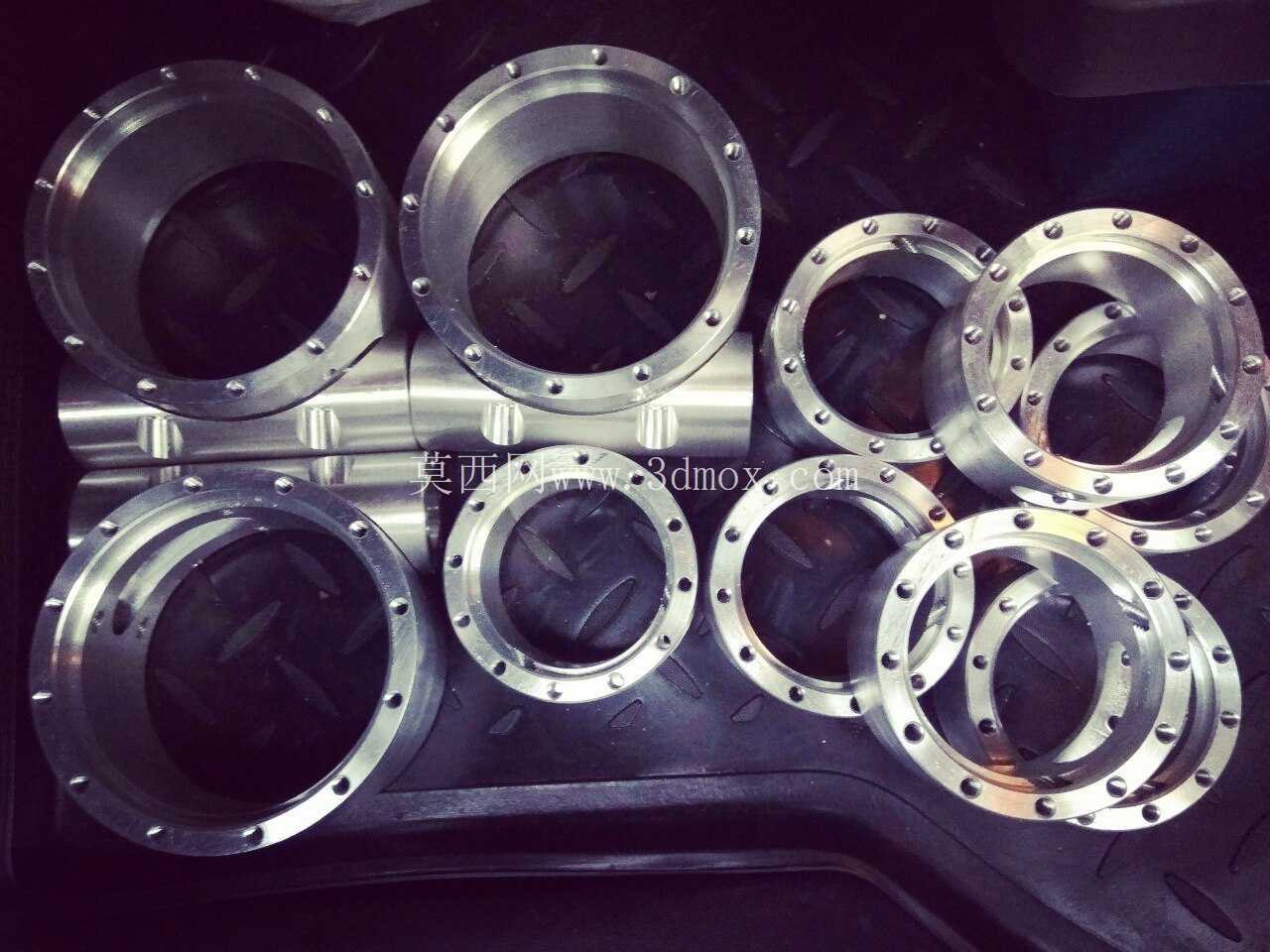

　　臂体的杆件部分采用薄壁箱型铸件结构，在保证整体刚性的前提下尽可能降低臂体自重，大臂和小臂的长度比例经过运动学仿真优化，在常规作业高度区间内，关节不会出现奇异位形，运动过程中各关节的力矩分配更均匀，不会出现某一个关节长期处于高负载工况的问题，能有效延长关节传动部件的使用寿命。关节处的连接法兰采用止口定位设计，装配时不需要反复调整同轴度，靠加工精度就能保证关节的回转精度，后期维护拆解之后重新装配也不会损失原有精度，关节处的密封采用嵌套式迷宫密封加接触式密封圈的组合结构，既能阻挡常规的粉尘飞溅，也能在有少量切削液飞溅的工位上使用，不会出现液体渗入关节腔体损坏轴承和驱动元件的问题。

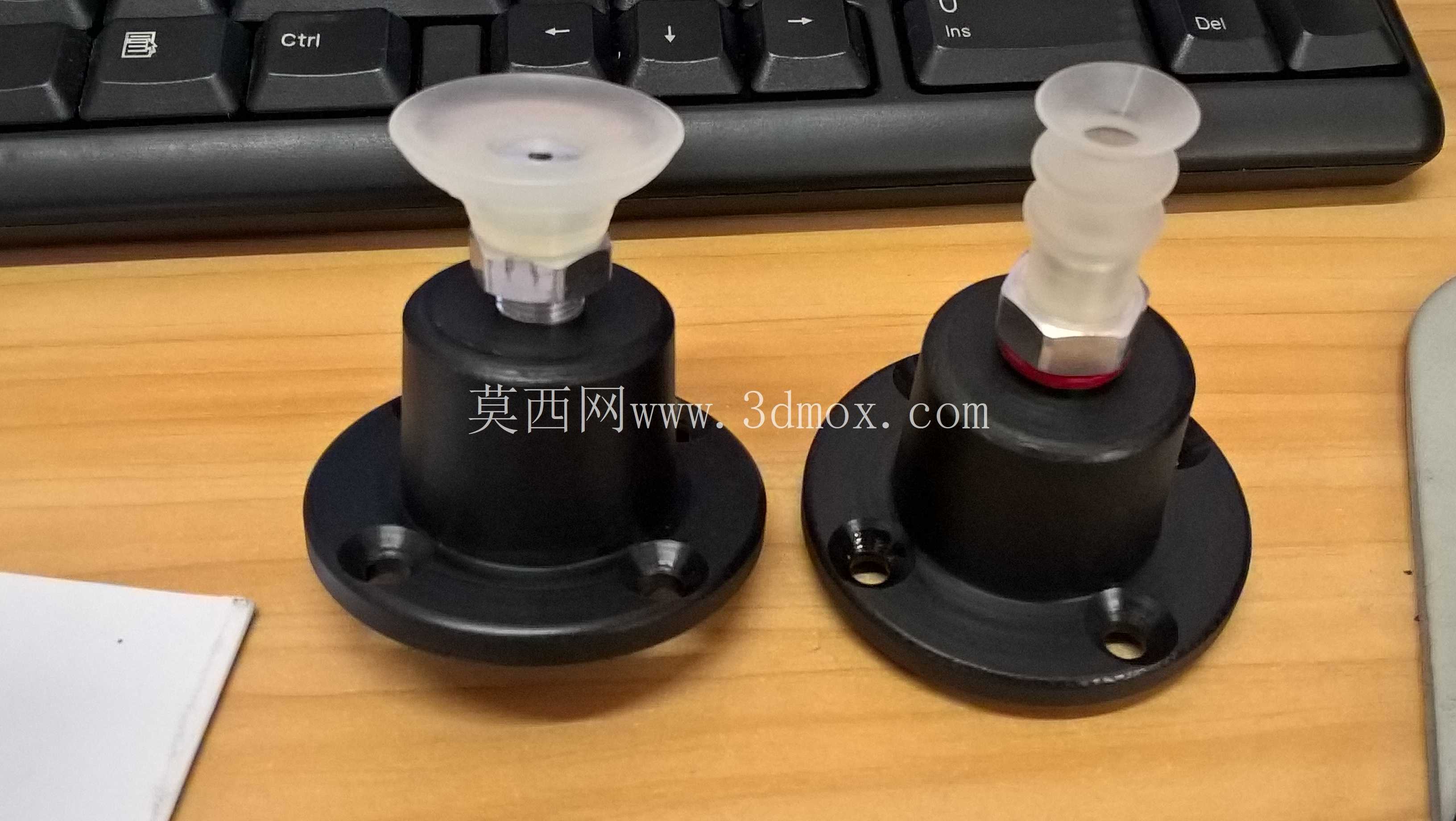

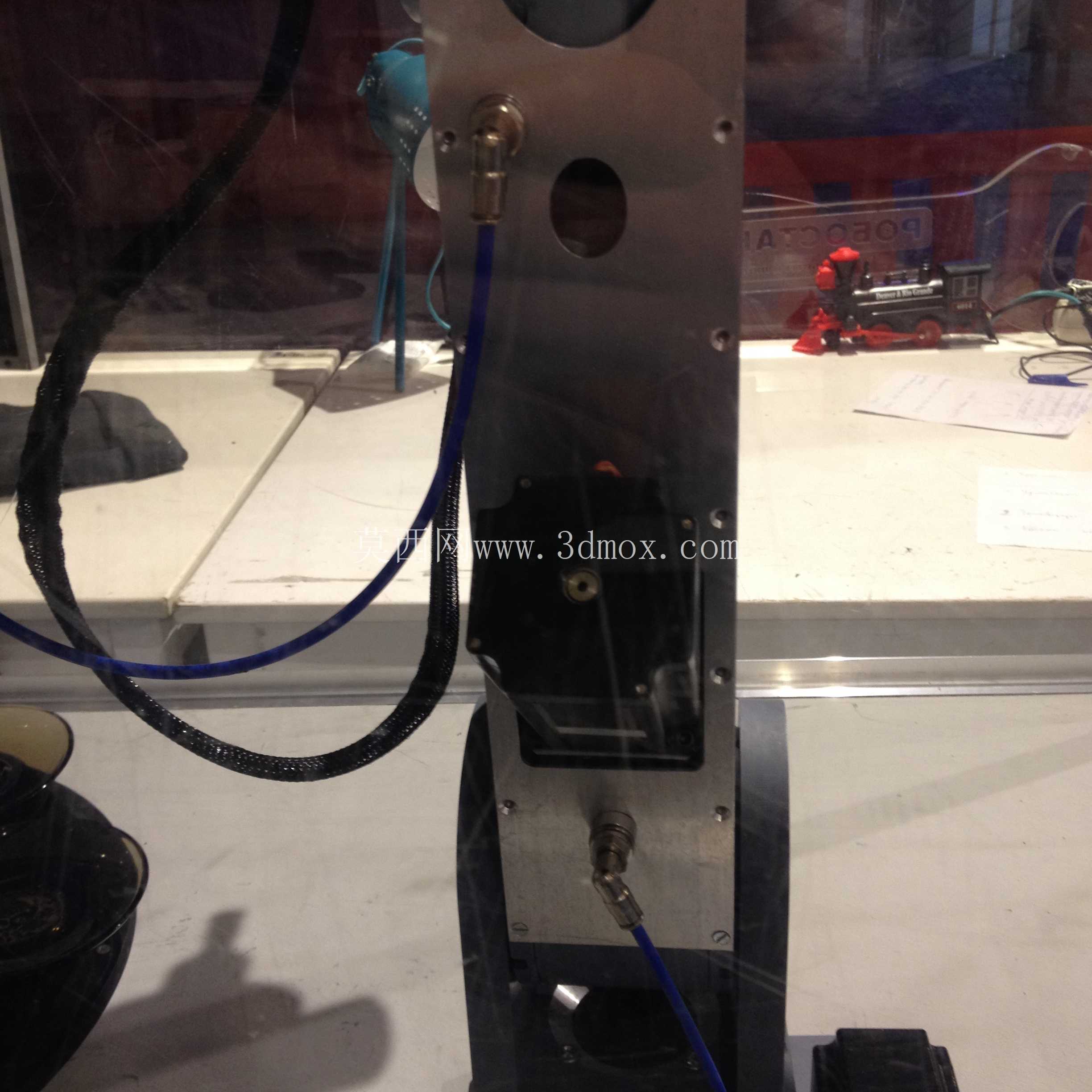

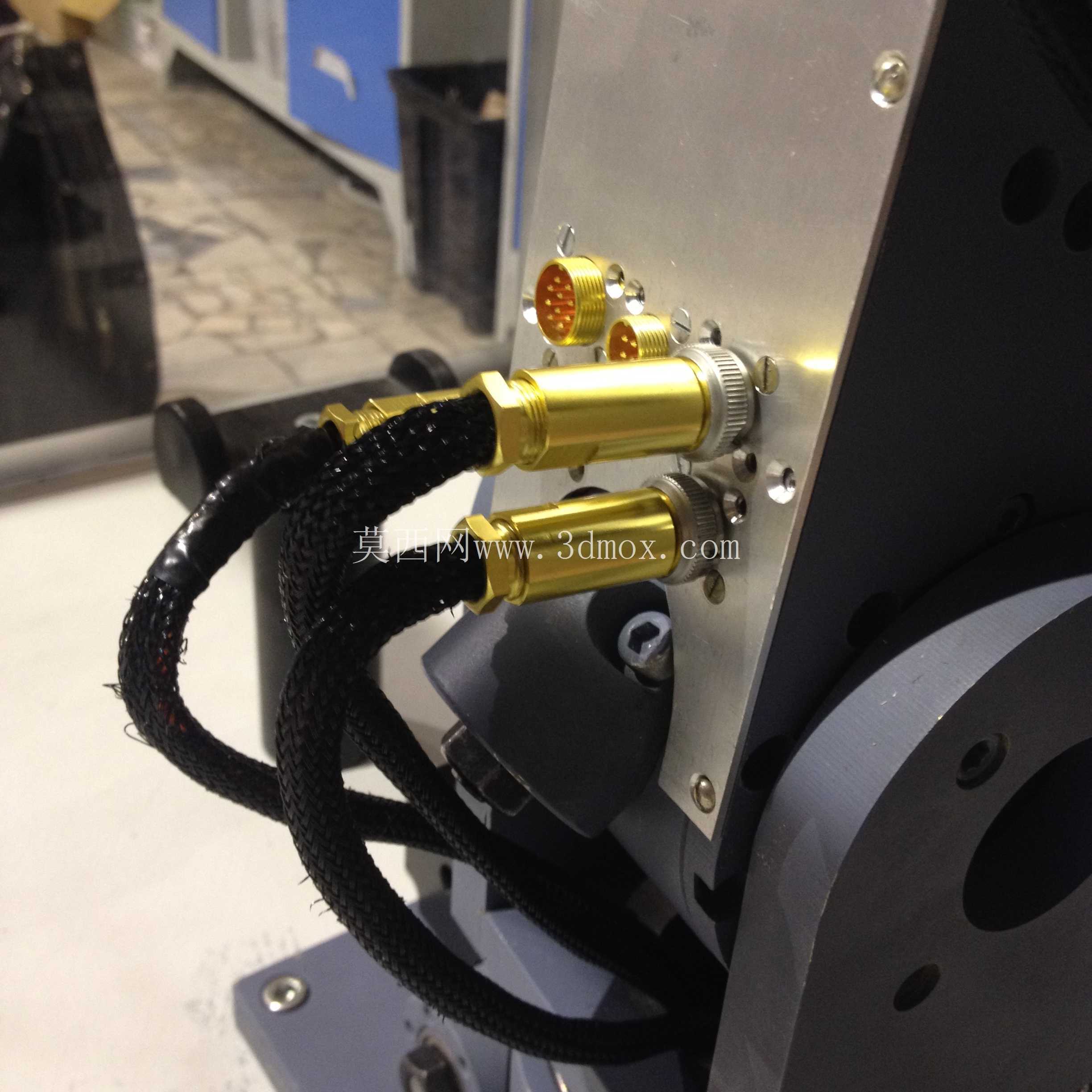

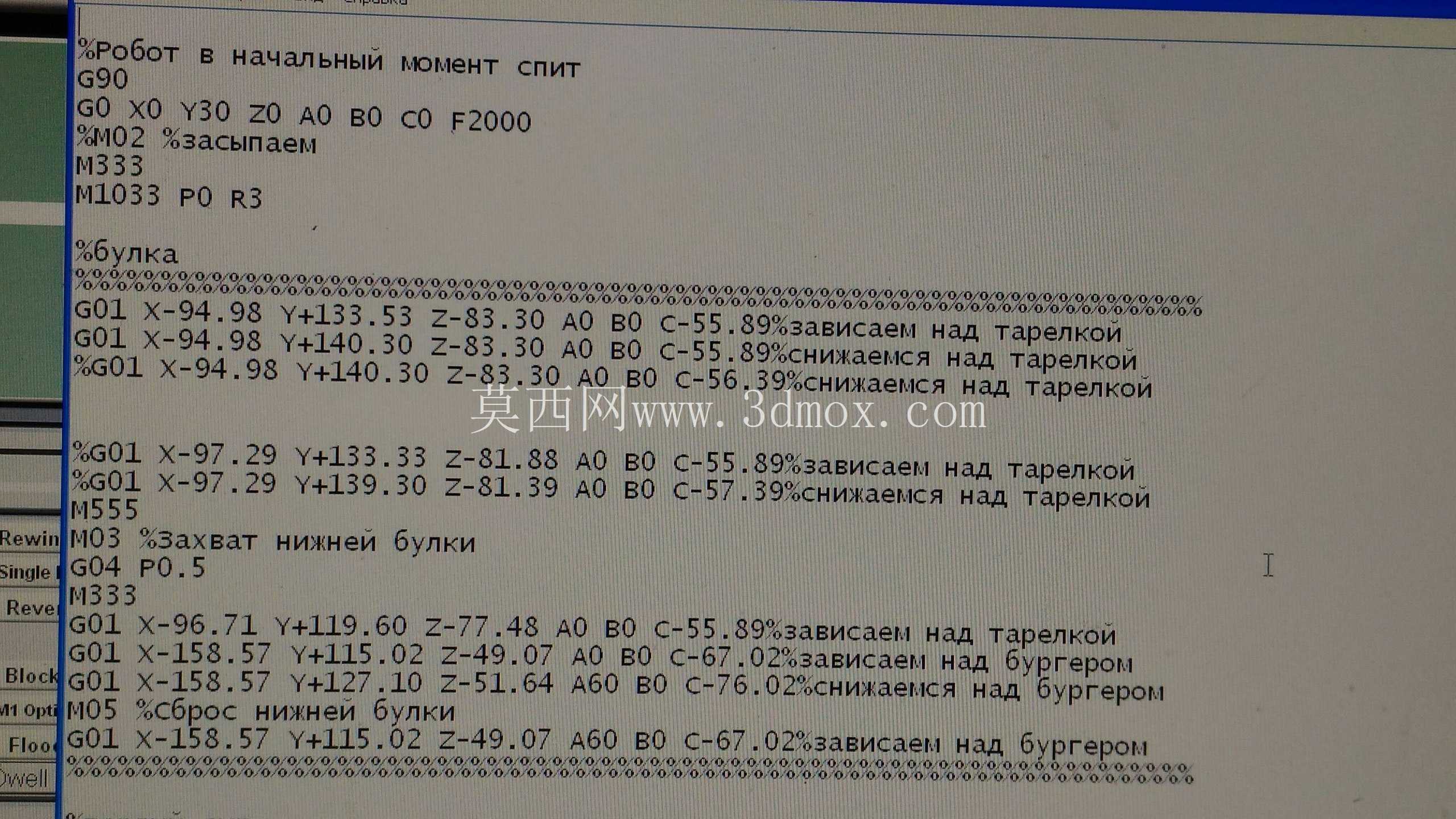

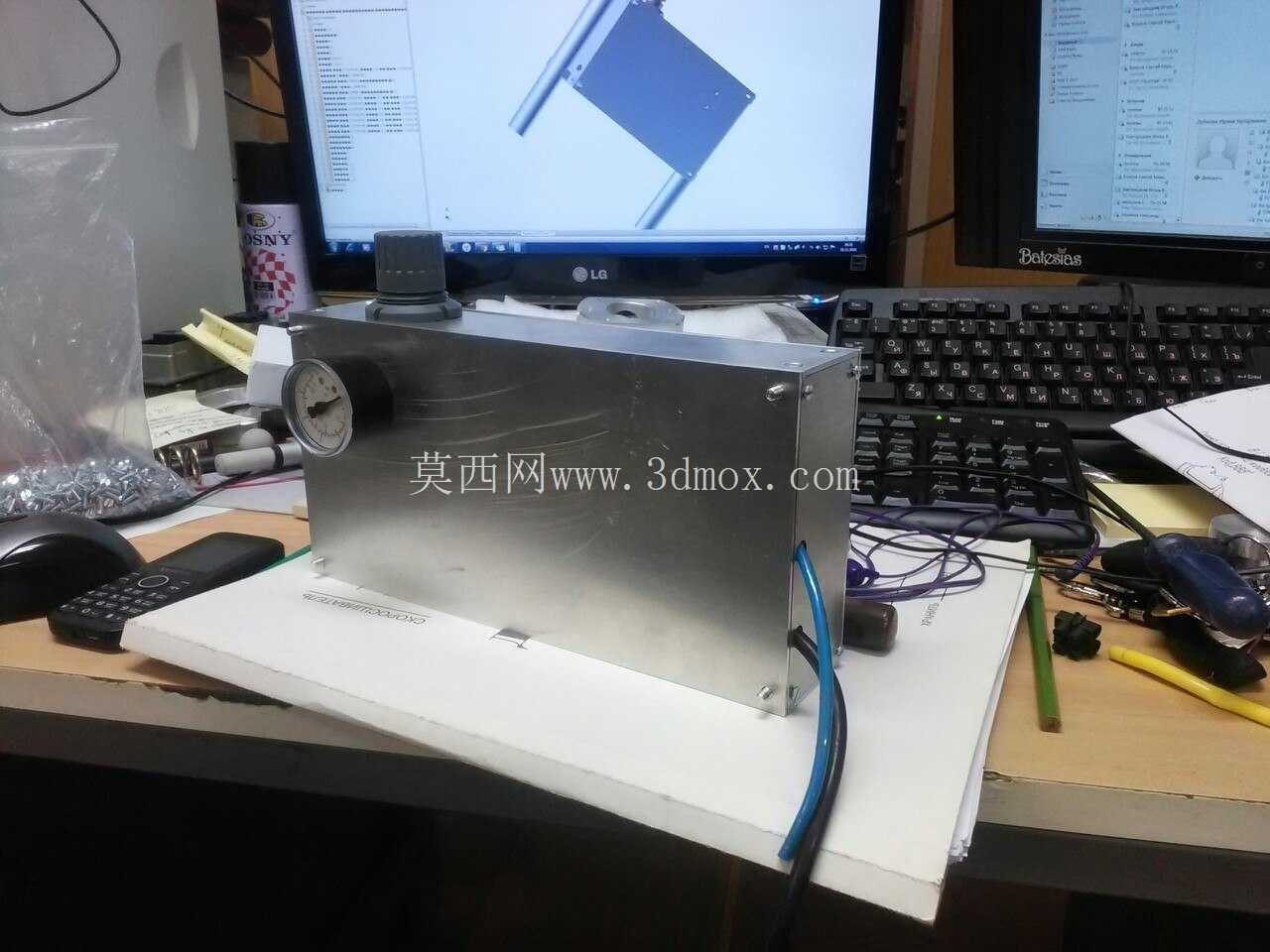

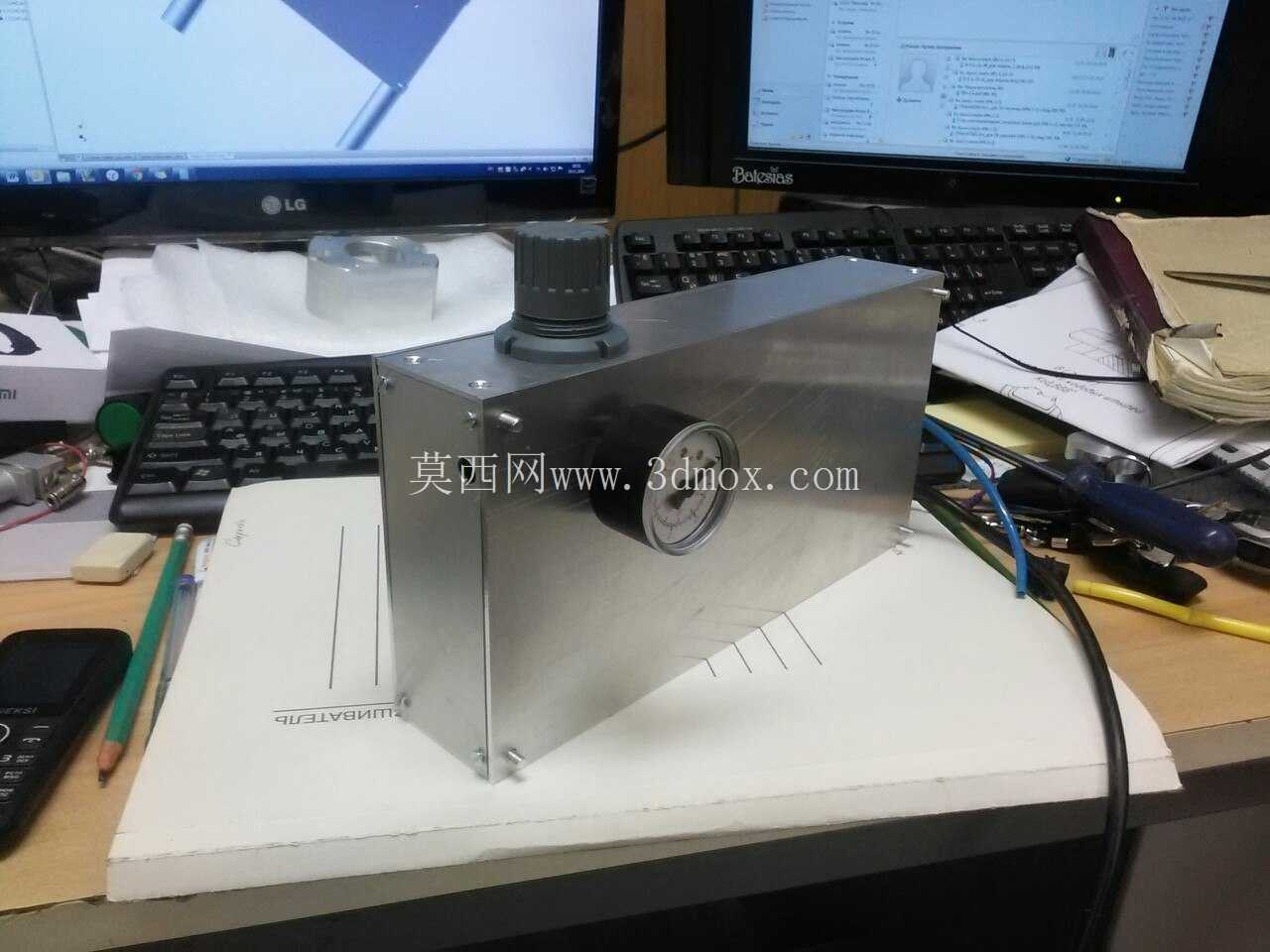

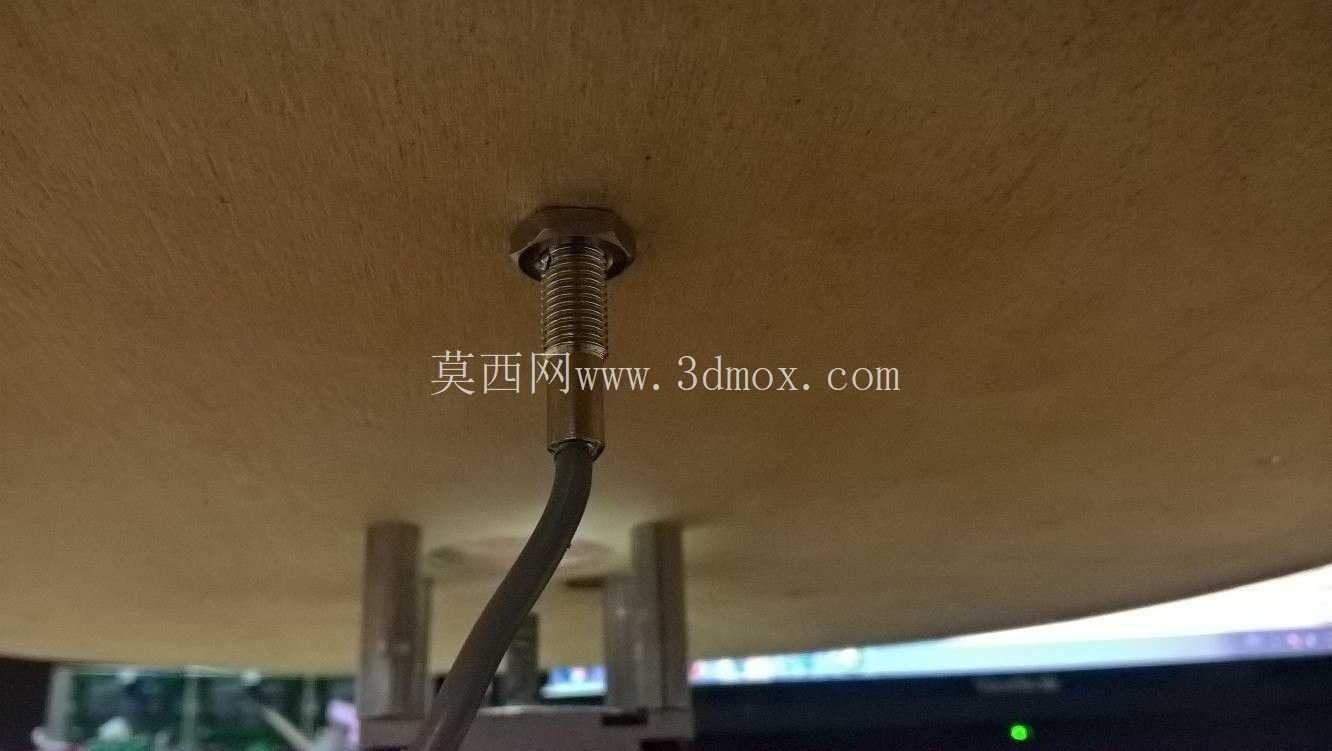

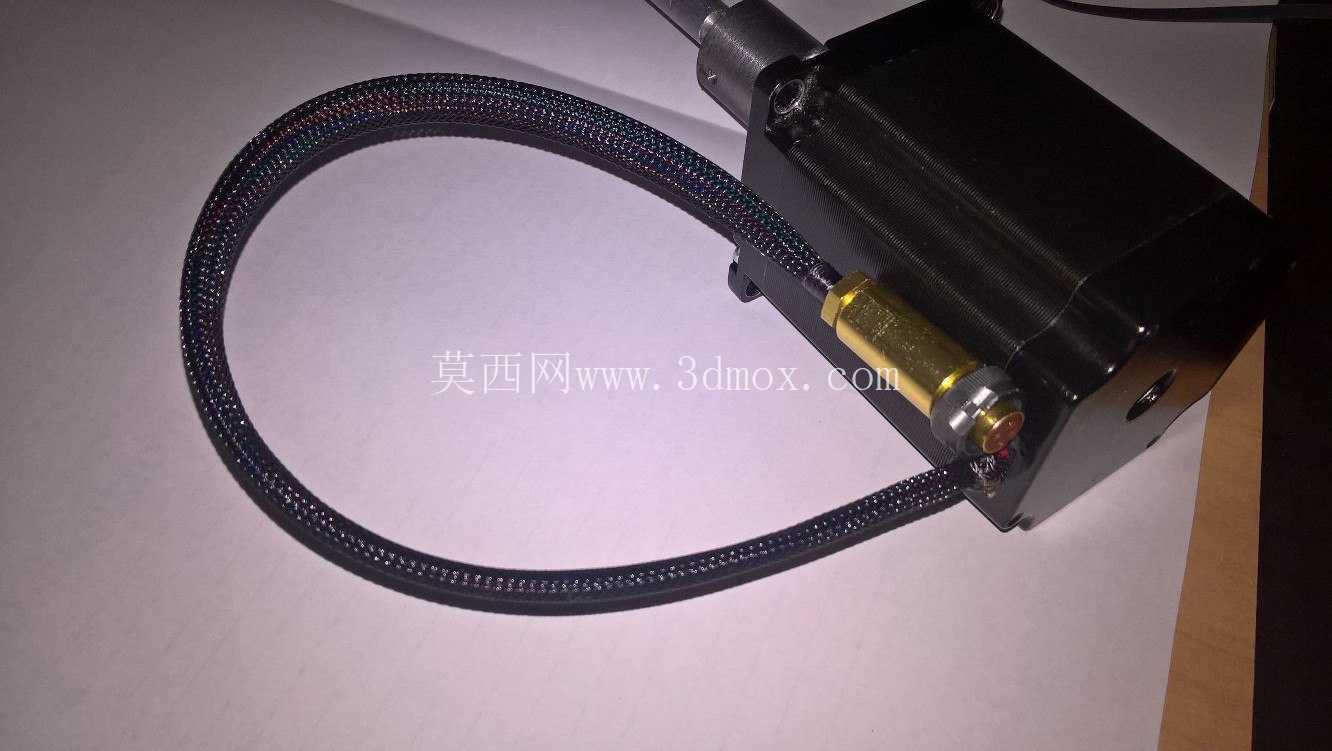

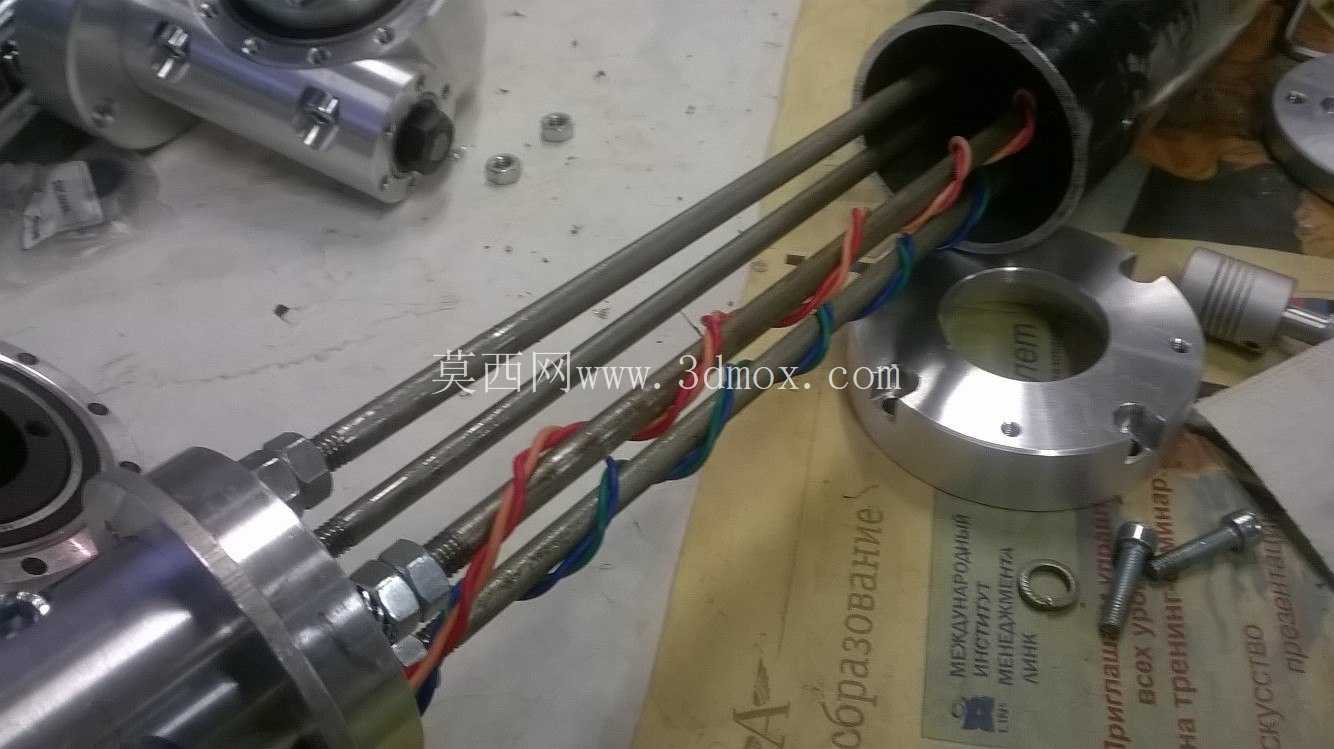

　　腕部末端采用标准的工业机器人末端法兰接口，能直接适配市面上主流的气动夹爪、电动夹爪、吸盘夹具、小型拧紧轴、点胶阀等末端执行器，不需要额外做转接法兰的设计，能快速切换不同的作业功能，从简单的工件搬运到精度要求稍高的螺丝拧紧、点胶作业都能适配。在运动性能的设计上，每个关节的限位都做了硬限位和软限位的双重设计，硬限位采用聚氨酯缓冲块加金属挡块的结构，即使软限位失效，臂体也不会因为超程运动撞到自身结构或者周边设备，关节内部的走线采用高柔性拖链内置的方式，线缆在关节内部随运动做小幅度的弯曲，不会出现线缆反复弯折导致的断芯问题，拖链的弯曲半径按照高柔性线缆的最小弯曲半径要求设计，能满足长期高频往复运动的使用需求。

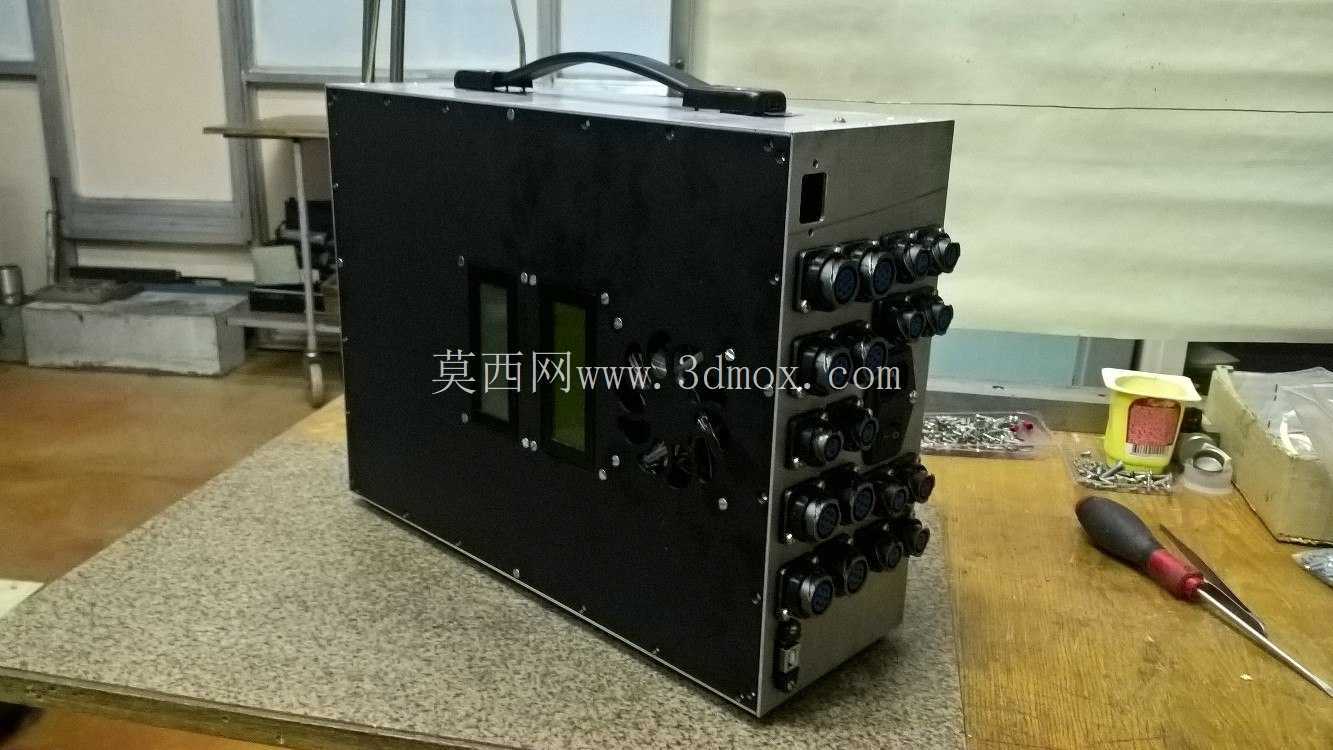

　　从实际使用的角度来看，这款臂体的结构设计没有追求极致的参数冗余，所有的结构尺寸、关节配置都围绕中小工位的实际作业需求展开，没有多余的结构设计，整体的加工工艺性也较好，臂体的铸件都是规则的分型面，不需要复杂的铸造模具就能生产，关节处的轴承、紧固件都是标准件，后期维护更换配件的成本较低，对于中小制造企业的工位自动化改造来说，这类结构的机械臂不管是前期部署成本还是后期维护成本都处于较低区间，同时能覆盖绝大多数轻型作业的需求，在小批量多品种的生产场景下，还可以通过快速更换末端执行器来适配不同产品的生产需求，不需要对臂体本身做结构改动，柔性适配能力较强。
