Radxa零3e单板计算机结构三维建模

　　做嵌入式项目选型时，常碰到需要把主控板整合进定制外壳、配套载板的场景，这时候精准的单板三维模型能省掉大量反复测绘、核对安装孔位的时间，这款Radxa零3e的三维结构模型，就是针对这类嵌入式集成需求搭建的，能直接导入结构设计软件完成干涉检查、安装适配。从实际使用场景来看，这类紧凑型单板常被用在边缘计算节点、小型智能硬件主控、便携式数据采集终端、物联网网关这类对安装空间有严格限制的设备里，很多做小型智能设备的团队，在结构设计阶段如果没有精准的板卡模型，很容易出现外壳预留接口错位、排针干涉、安装孔对不上的问题，甚至会因为板上元件高度估算错误，导致外壳内部空间不足，后期开模后才发现问题就会造成不小的成本损失。

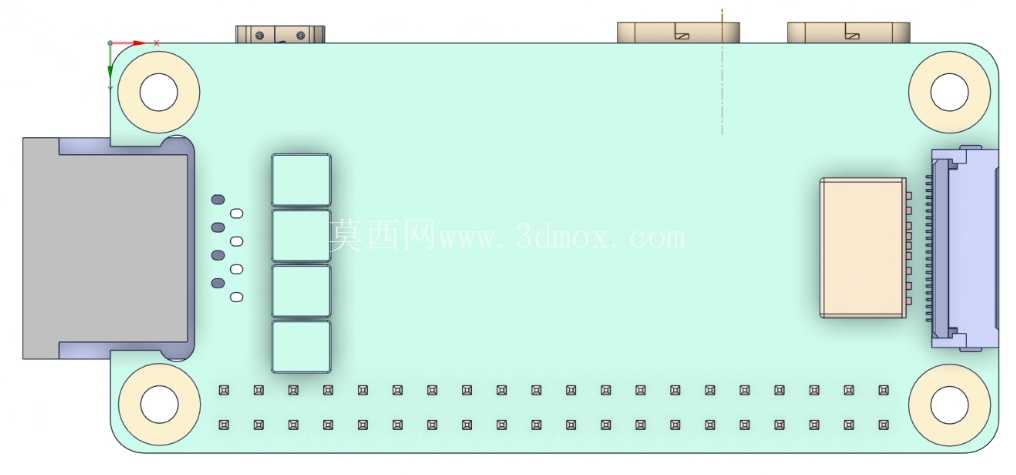

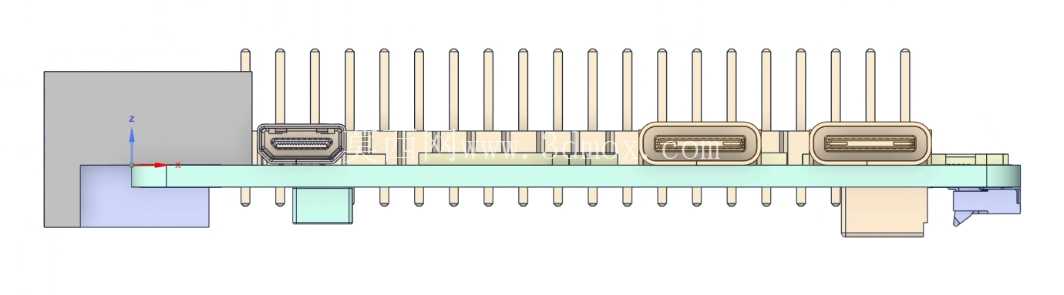

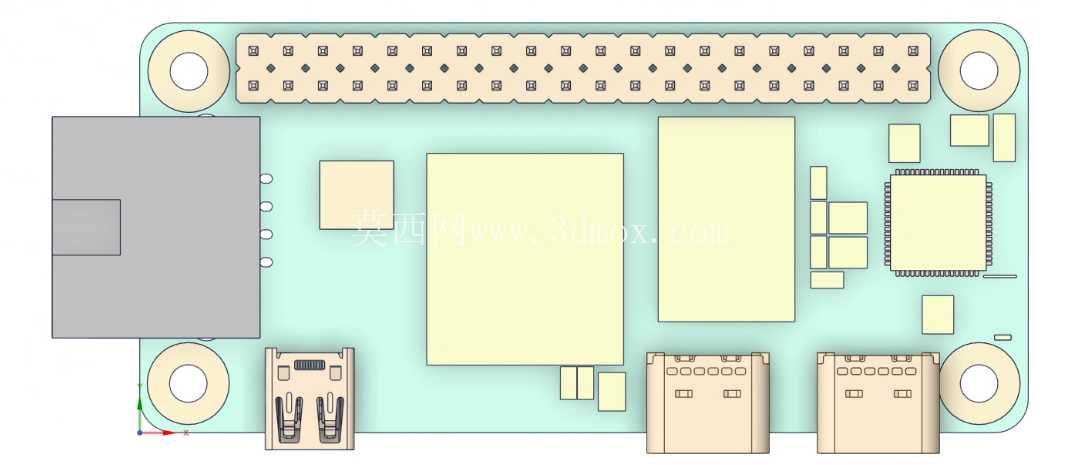

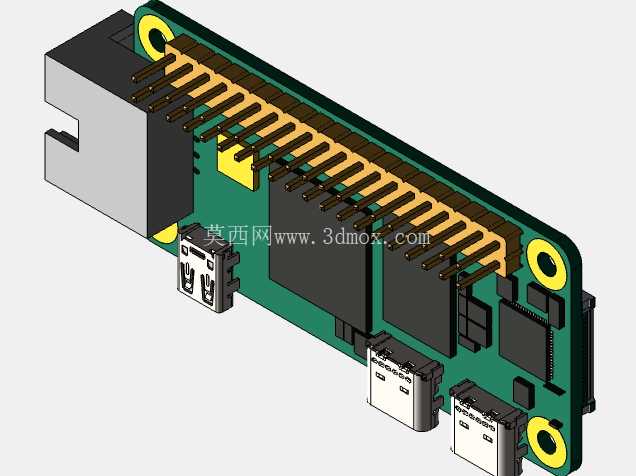

　　这款模型完整还原了板卡的所有外形特征，包括板体的整体轮廓、四个角的安装固定孔位置与孔径，板上排针的排布高度、每一个外接接口的凸台尺寸与位置，比如板载的USB接口、HDMI接口、供电接口的突出高度与开口尺寸，还有板上核心芯片、电容、接插件的高度轮廓，都做了精准的还原，完全能满足结构设计阶段的空间校核需求。设计建模的时候，首先是基于官方公开的板卡尺寸规范做基准定位，先确定PCB板的整体长宽厚参数，再以板边的定位基准为原点，逐一排布所有板载元件的位置，对于排针这类长条形接插件，不仅还原了针脚的排布间距，也还原了塑料基座的高度与针脚伸出长度，避免设计外壳时排针与外壳开孔出现错位。

　　对于板上的金属屏蔽罩、接口的金属外壳部分，也按照实际的外形轮廓做了建模，没有做过度简化，因为这些部分的尺寸直接影响到外壳内部的净空要求，比如网口接口的金属外壳突出PCB板的高度，直接决定了外壳上网口开孔的下沉深度，如果模型简化了这部分结构，很容易导致后期外壳装配时接口被挡住。安装边界方面，模型完整保留了四个安装孔的中心距参数，孔位的倒角、沉台尺寸也和实物一致，设计固定铜柱的时候可以直接匹配模型的孔位尺寸，不需要再反复核对实物。板卡两侧的接口位置都做了精准的定位，包括接口距离板边的距离、接口自身的长宽尺寸，在设计设备外壳的接口开孔时，可以直接从模型上提取轮廓线，保证开孔位置和尺寸完全匹配，不会出现插头插不到位、接口和外壳干涉的问题。

　　另外板上最高元件的高度位置也在模型里有明确体现，设计外壳内部的加强筋、固定柱的时候，可以避开这些高元件的位置，同时预留足够的安全间隙，避免装配时压到板上元件造成短路或者元件损坏。很多工程师在做这类单板的集成设计时，容易忽略板底元件的高度，导致板卡安装到底板或者外壳上时，背面的元件和底板发生干涉，这款模型也还原了PCB板背面的元件突出高度，在设计安装支撑柱的高度时，可以直接参考模型的背面净空要求，选择合适高度的铜柱，保证板卡安装后背面元件不会和安装面接触。对于排针的排布，模型里每一根针脚的位置都和实物一致，在设计配套的扩展板、外接排线的时候，可以直接匹配排针的位置，不需要重新绘制排针封装，能大幅缩短配套硬件的设计周期。从建模的细节处理来看，对于板上的丝印标识没有做冗余的建模，只保留了结构相关的几何特征，既保证了模型的轻量化，不会因为过多细节导致装配体卡顿，又完全覆盖了结构设计需要的所有尺寸信息，不管是做外壳设计、安装支架设计，还是做整机的装配干涉检查，都能直接使用。这类紧凑型单板的应用场景往往对体积要求很高，很多时候设备内部的空间都是毫米级的余量，精准的三维模型能让结构设计师在软件里就完成所有空间校核，不需要反复打样测试，能大幅缩短产品的开发周期，减少试错成本。比如在做便携式采集终端的时候，需要把板卡和电池、显示屏、传感器都整合在一个很小的外壳里，每一个部件的位置都需要精准排布，这时候板卡的模型精度直接决定了整体结构设计的可行性，如果模型尺寸有偏差，很可能导致所有部件排布完之后外壳合不上，或者某个接口被挡住无法使用。另外在做工业级嵌入式设备的时候，往往需要考虑板卡的固定方式，除了四个角的安装孔，有时候还需要增加辅助固定点，这时候模型上的板体轮廓、元件位置就能帮设计师找到合适的固定点位置，避开板上的走线和元件，保证固定结构不会损伤板卡。
