多规格拨码开关系列工业电子元件

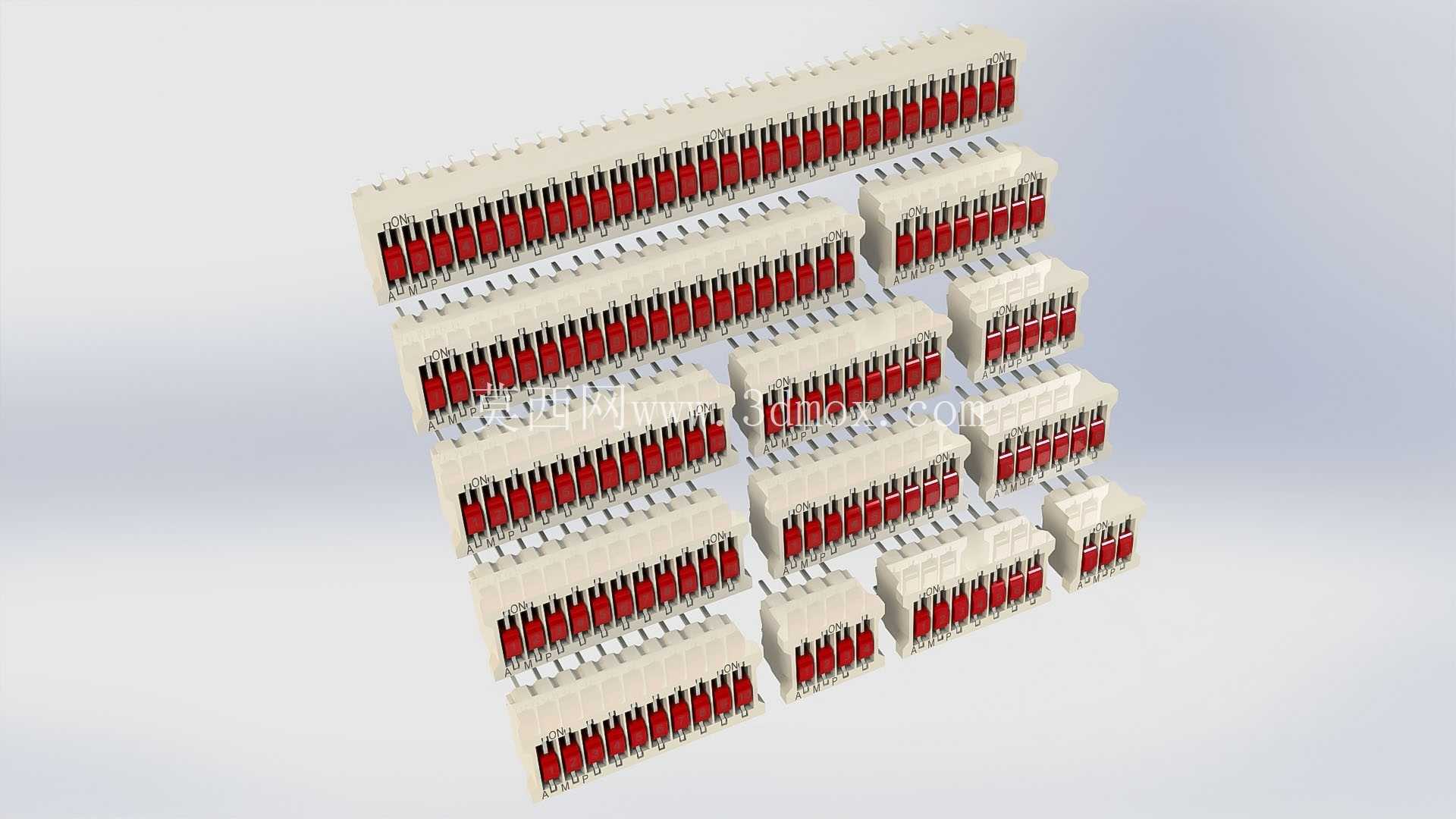

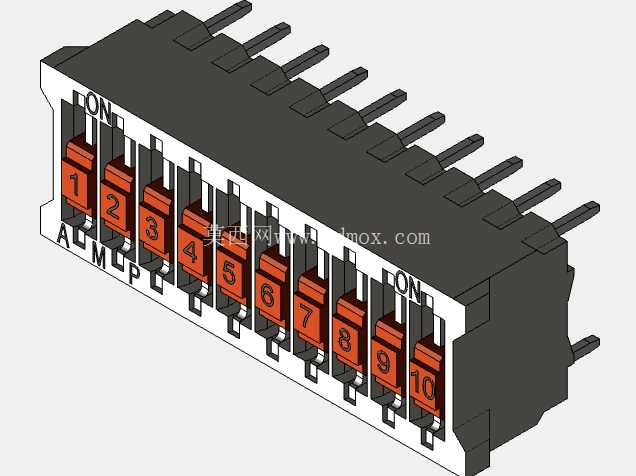

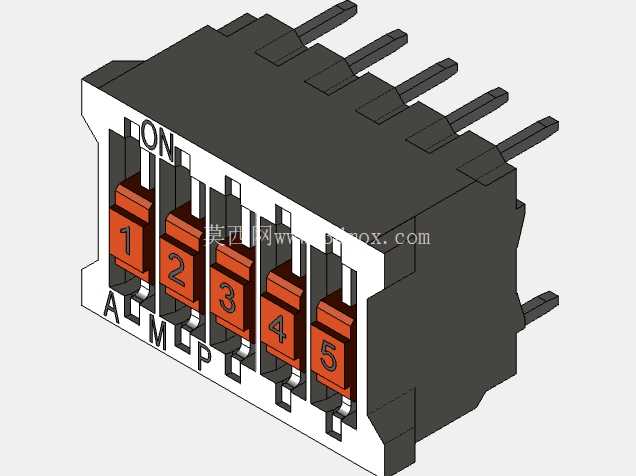

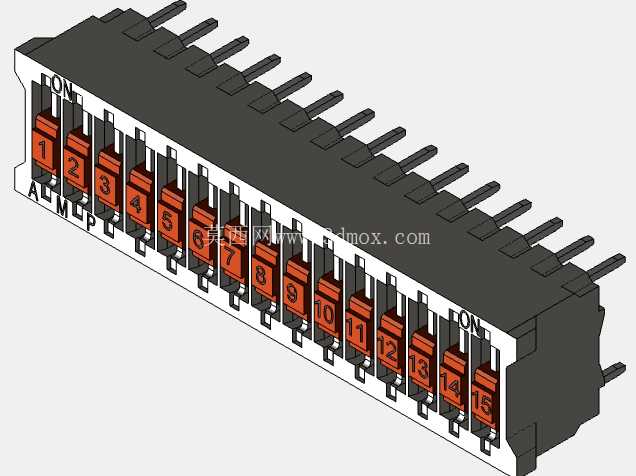

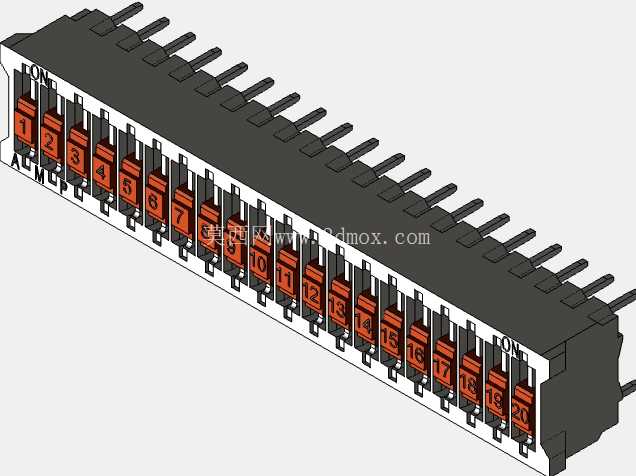

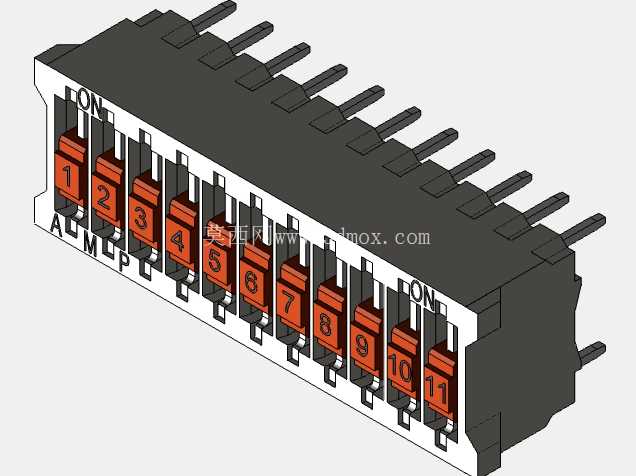

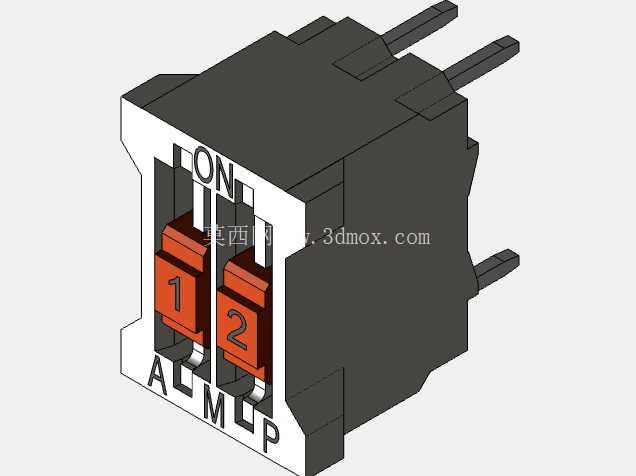

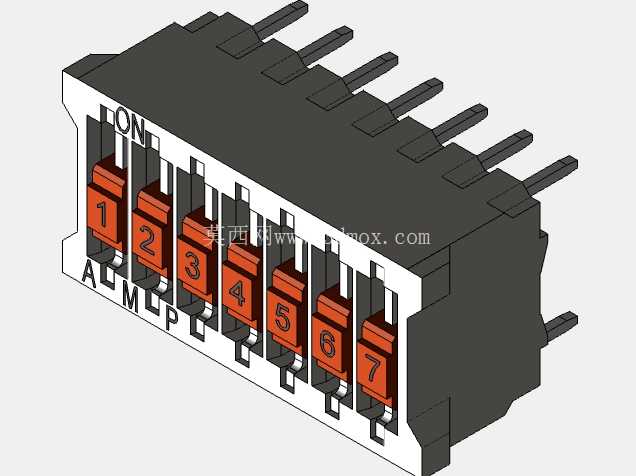

这套拨码开关系列覆盖了从2位到20位的全规格段，包含DIP-2、DIP-12、DIP-15、DIP-20等常用位数型号，同时涵盖单刀单掷等不同电路配置，能满足绝大多数工业控制板卡、电子设备的地址设置、参数配置需求。在实际工业场景里，这类拨码开关常被用在PLC扩展模块、工控机IO板、伺服驱动器参数设置面板、安防设备地址拨码区、老旧数控系统的参数配置端，不需要外接编程器，直接通过手动拨码就能完成设备地址、波特率、工作模式的硬配置，相比软件配置，硬拨码的设置状态不会因为设备掉电、程序重置丢失，可靠性更高，在强电磁干扰的工业现场，这种纯机械接触的配置方式抗干扰能力远高于软设置。

从设计角度看，该系列拨码开关统一采用标准DIP直插封装，引脚间距遵循行业通用的2.54mm标准，能直接匹配通用万用板、标准PCB焊盘，不需要额外定制封装库，结构工程师在画板时直接调用标准封装即可完成布局。开关本体采用耐高温阻燃的工程塑料基座，拨柄部分采用高耐磨工程材质，拨动手感清晰，每个档位有明确的到位反馈，避免出现拨码半到位导致的接触不良问题。内部接触片采用镀金铜材，能保证在-40℃到85℃的工业温域内保持稳定接触电阻，不会因为长期氧化出现接触失效，单路额定电流能满足常规弱电信号回路的通断需求，适配绝大多数工控信号回路的载流要求。

安装边界上，不同位数的拨码开关本体宽度随位数增加线性递增，高度统一为标准DIP器件高度，不会在PCB上占用过多垂直空间，适合在板卡空间紧凑的设备内使用，比如分布式IO模块、小型传感器采集终端这类板卡面积有限的场景，可根据需要的拨码位数选择对应型号，不需要预留多余安装空间。直插式引脚设计兼容波峰焊、手工焊两种焊接工艺，生产端不需要调整焊接工艺参数就能完成组装，拨柄顶部的红色标识区清晰标注ON/OFF档位，现场调试人员不需要查阅手册就能快速识别当前拨码状态，降低现场调试的出错概率。

在实际选型过程中，结构设计人员可根据设备需要的配置项数量选择对应位数的型号，比如需要设置8位地址就选用8位型号，需要设置16位地址就选用16位型号，全系列引脚排布统一，横向扩展时只需要调整PCB上的封装长度，不需要重新设计外围电路，能大幅缩短板卡开发周期。开关的机械寿命能满足万次以上的拨动需求，即使是需要频繁调整参数的设备，也不会因为拨码磨损导致接触故障，基座的阻燃等级符合UL94-V0要求，在设备出现异常过流时，不会成为起火点，满足工业设备的安全规范要求。

不同于贴片式拨码开关，直插式的该系列型号焊接强度更高，在有振动的设备场景下，比如工程机械车载控制板、移动设备控制端，不会因为长期振动出现引脚脱焊的问题，接触可靠性更有保障。拨码的操作力度设计适中，既不会因为太松导致设备运输过程中震动移位改变拨码状态，也不会因为太紧导致现场调试时拨动困难，每个档位的锁定力经过调校，能在持续振动环境下保持档位稳定。
