红色香蕉插头接插件结构设计

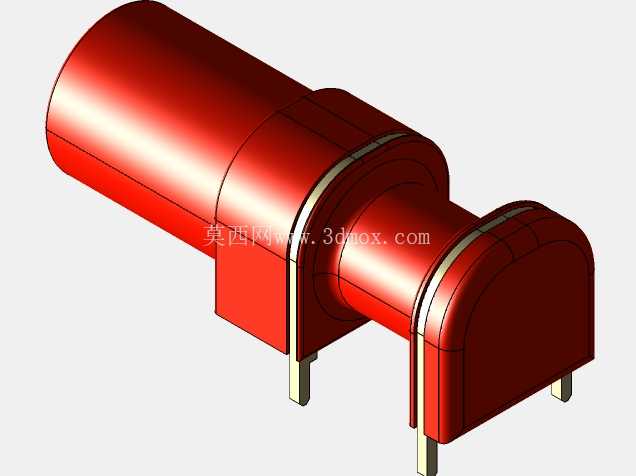

　　在低压测试接线、实验台线路接驳、小型电子设备电源连接场景里，这类香蕉插头是使用频率极高的接驳元件，日常做电路调试、教学实验接线、小型电源输出端转接时，都需要依靠这类插头实现快速插拔的线路导通，不需要拧线、焊线就能完成临时或固定的线路连接，大幅提升接线作业的效率。这款红色款的香蕉插头，整体采用同轴阶梯轴的主体结构，最外侧的大直径圆柱段是手持插拔的施力部位，表面做光滑圆弧过渡，没有尖锐棱角，插拔时手指握持不会产生硌手的问题，表面的绝缘包覆层采用红色标识，对应电源正极的接线定义，现场布线时可以通过颜色快速区分线路极性，避免接反正负极造成设备烧毁的问题。中间的阶梯缩径段是插头的插接配合段，加工精度直接决定插接后的接触稳定性，设计时需要匹配标准香蕉插座的内孔公差，保证插入后既不会因为过松出现接触不良、打火的问题，也不会因为过紧导致插拔力过大，多次插拔后出现镀层磨损、接触电阻上升的情况。尾部伸出的两个平行插脚是接线端，用于和导线或者PCB板上的焊盘进行固定连接，插脚的厚度、伸出长度都经过匹配设计，既可以满足常规多股铜芯导线的压接或者焊接需求，也能够直接插入对应间距的PCB安装孔进行波峰焊固定，适配不同的安装场景。

　　从设计思路上看，这款插头的主体采用压铸成型的结构，金属基体部分采用导电性能优异的铜合金材质，外部包覆绝缘层，绝缘层和金属基体之间采用过盈配合加定位卡槽的结构固定，避免多次插拔后绝缘层和金属内芯出现松动、错位的问题，绝缘层的壁厚经过核算，能够满足常规低压场景下的绝缘耐压要求，不会出现击穿、漏电的安全隐患。安装边界方面，插头整体的轴向总长度、最大外径都符合通用香蕉插头的安装尺寸规范，可以直接替换同规格的常规香蕉插头使用，不需要对原有安装孔位、插座结构进行修改，尾部插脚的中心间距符合行业通用的接线间距标准，不管是手工接线还是PCB板自动化焊接都能适配。

　　实际使用过程中，这类插头的接触电阻稳定性是核心性能指标，设计时在插接段的金属部分做了弹性开槽结构，插入插座时金属片会产生弹性形变，和插座内壁保持持续的正压力，保证大电流通过时不会因为接触面积不足出现发热的情况，同时弹性结构也能抵消多次插拔带来的磨损量，延长产品的使用寿命。在工业测试设备、教学实验仪器、民用音响设备、小型电源适配器的线路连接场景中，这类结构的香蕉插头都有广泛应用，不同颜色的绝缘层对应不同的线路定义，除了红色代表正极，还有黑色代表负极、黄色代表信号端等常规配色，现场布线时辨识度极高，能够大幅降低接线错误的概率。

　　结构设计过程中，需要重点考量插拔力、接触电阻、绝缘耐压、耐温等级这几个核心参数，金属基体的材质选择、表面镀层厚度、绝缘层的材质选型都会直接影响最终的使用性能，比如表面镀镍或者镀金可以提升抗氧化能力，避免长期使用后接触表面氧化导致电阻上升，绝缘层采用耐温阻燃的工程塑料，可以满足大电流通过时的温升要求，不会出现绝缘层软化、融化的安全问题。这款红色香蕉插头的结构设计完全贴合通用接驳场景的使用需求，没有多余的冗余结构，整体结构紧凑，握持部位的直径符合人体工程学设计，插拔时手指可以轻松施力，即使是戴薄劳保手套操作也能顺利完成插拔动作，尾部的接线插脚做了倒角导向设计，不管是穿入导线压接还是插入PCB孔焊接，都能快速对位，提升装配效率。
