五寸嵌入式工业显示模组结构设计

　　做设备电控部分选型的时候，五寸规格的LED显示模组是绕不开的常用部件，不管是小型台架式测试设备、分布式工业控制终端、便携检测仪器的人机交互端，还是自助终端的副显示区域，这个尺寸的显示单元刚好平衡了信息展示容量和安装空间占用，不会像三寸以下的小屏那样挤不下参数曲线、多状态指示灯的排布，也不会像七寸以上大屏那样挤占设备操作区的布局空间，很多做小型专机的结构工程师在电控面板布局阶段，都会优先预留五寸屏的安装位做方案迭代。

　　从实际使用场景来看，这类显示模组的核心作用是把设备内部采集的电压、电流、温度、运行节拍、故障代码这类数字量、模拟量信号转化为可视化的图文信息，一线操作人员不需要连接上位机就能直接读取设备运行状态，部分带触控层的同规格模组还能直接完成参数修改、工序切换的操作，省去了外接物理按键的面板空间。在工业现场使用时，这类屏的安装方式基本都是嵌入式卡装，前面板和设备外表面齐平，背面通过金属压片或者螺丝柱固定在电控仓的安装钣金上，所以建模的时候必须把安装边界的尺寸卡准，不能只做屏幕本身的外观。

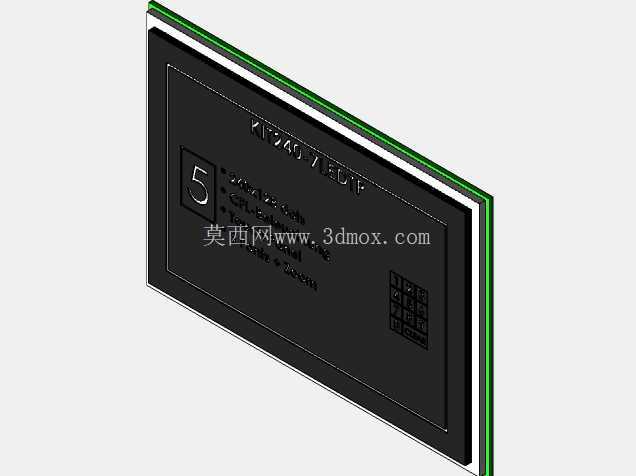

　　这次的三维结构设计，首先是还原了屏体的分层结构：最外层是带防眩光处理的保护玻璃层，边缘做了0.3mm的倒角处理，避免安装时和面板安装孔的锐边磕碰产生崩边；中间是LED显示的核心发光层，建模时保留了屏体边缘的走线封胶区域，这个区域在实际装配时是要藏在面板安装孔的内侧，不能外露，否则长期受车间油污、粉尘侵蚀会出现封胶老化脱落的问题；最内层是PCB驱动背板，背板上预留了FPC排线的出线位，出线方向做了下置的避让设计，不会和电控仓内的走线槽、安装螺柱产生干涉。

　　尺寸设计上，屏体的有效显示区域严格按照五寸规格的16:9比例做了还原，整体外轮廓的长宽尺寸控制在121mm*73mm，整体厚度控制在8.7mm，这个厚度刚好适配市面上绝大多数1.5mm厚度的冷轧钢电控面板，安装时不需要在面板背面额外做沉台来避让屏体厚度。安装孔位的设计参考了行业通用的开孔规范，面板开孔尺寸留了0.2mm的安装间隙，四个角的R角做了R2的过渡，和屏体本身的外轮廓R角匹配，安装后不会出现边缘缝隙不均的问题；屏体背面的四个固定螺柱位置距离外边缘6mm，M2.5的螺柱深度3mm，刚好适配标准的金属固定压片，装配时不需要额外做攻丝处理，直接用手拧螺丝就能完成固定，后期维护拆屏的时候也不需要把整个电控面板拆下来，从正面就能完成屏体的更换。

　　设计过程中还特意考虑了现场使用的防护需求，屏体前面板的边缘预留了1mm宽的密封胶条安装槽，装配时可以嵌入2mm直径的硅胶密封条，和设备面板压紧后能达到IP54的防护等级，完全适配车间多粉尘、偶尔有切削液飞溅的使用场景。另外屏体侧面的散热边条也做了细节还原，0.8mm厚的金属散热边条和背板PCB贴合，能把长时间点亮产生的热量传导到设备面板上，避免屏体内部积热导致的显示发黄、寿命缩短问题，建模时特意把散热边条的表面做了细微的齿状纹理还原，这个细节在做热仿真的时候是要计入散热面积计算的，不能直接做成光滑平面忽略掉。

　　很多新手建模的时候容易忽略屏体背面的排线弯折半径，这次的结构里特意在排线出线位置预留了5mm的避让空间，保证FPC排线的弯折半径不小于3mm，不会出现排线折损导致的显示缺线、接触不良问题；同时在屏体供电引脚的位置做了绝缘挡片的结构，避免装配时排线接头和金属面板接触造成短路。另外屏体表面的标识区域也做了准确还原，包括型号丝印、引脚定义标识的位置，都和实际量产部件的位置一致，在做整机BOM导出和装配工艺文件编制的时候，能直接对应上实物的标识位置，不会出现装配时排线接反的低级错误。

　　从结构适配性来说，这个五寸LED显示模组的模型可以直接适配绝大多数小型工业设备的电控面板设计，不管是做塑料外壳的注塑模具设计，还是做钣金外壳的折弯展开，都能直接提取安装孔位、开孔轮廓的参数，不需要二次测量尺寸；模型的分层结构也做了独立的实体划分，在做干涉检查的时候，可以单独隐藏玻璃层、显示层，检查背面的螺柱、排线和其他电控部件的间隙，比单纯的外观模型实用性强很多。在做设备方案评审的时候，把这个模型导入整机装配体里，能直观看到屏幕和周围按钮、指示灯、急停开关的位置关系，提前规避操作时的视线遮挡、误触问题，比如之前做一款小型交流稳压电源的面板设计时，一开始把急停开关放在了屏幕右侧30mm的位置，导入模型后发现操作急停的时候手腕会挡住屏幕的故障代码显示区域，后来把开关移到了屏幕下方，就是靠三维模型的装配检查提前发现的布局问题，避免了后期开模后再改模的成本损失。
